基于STC12C5A60S2系列1T 8051单片机的LCD1602显示IIC总线器件AT24C02记录单片机上电次数应用

该博客介绍了如何使用STC12C5A60S2单片机通过IIC通信与AT24C02芯片进行交互,以记录单片机的上电次数,并在LCD1602显示器上显示。内容涵盖了STC12C5A60S2的I/O口配置、LCD1602的工作原理以及IIC通信的基础知识。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

STC12C5A60S2系列1T 8051单片机管脚图

在这里插入图片描述在这里插入图片描述

STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式及配置

在这里插入图片描述

STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式介绍

在这里插入图片描述在这里插入图片描述

液晶显示器LCD1602简单介绍

在这里插入图片描述在这里插入图片描述
DDRAM : 数据显示随机存储器 液晶显示器显示数据是来于数据显示随机存储器
在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述
CGRAM:字符生成随机存储器 用户自定义字符会存储在字符生成存储器
在这里插入图片描述
CGROM:字符库只读存储器 只提供字符 用液晶显示器显示这些字符

总结:不管是CGRAM(字符生成随机存储器)自定义的字符 还是CGROM(字符库只读存储器)原有的字符 写进DDRAM(数据显示随机存储器)内存地址上 才能在液晶显示器屏幕显示出来
在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

IIC通信简单介绍

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

掉电保存数据芯片AT24C02简单介绍

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

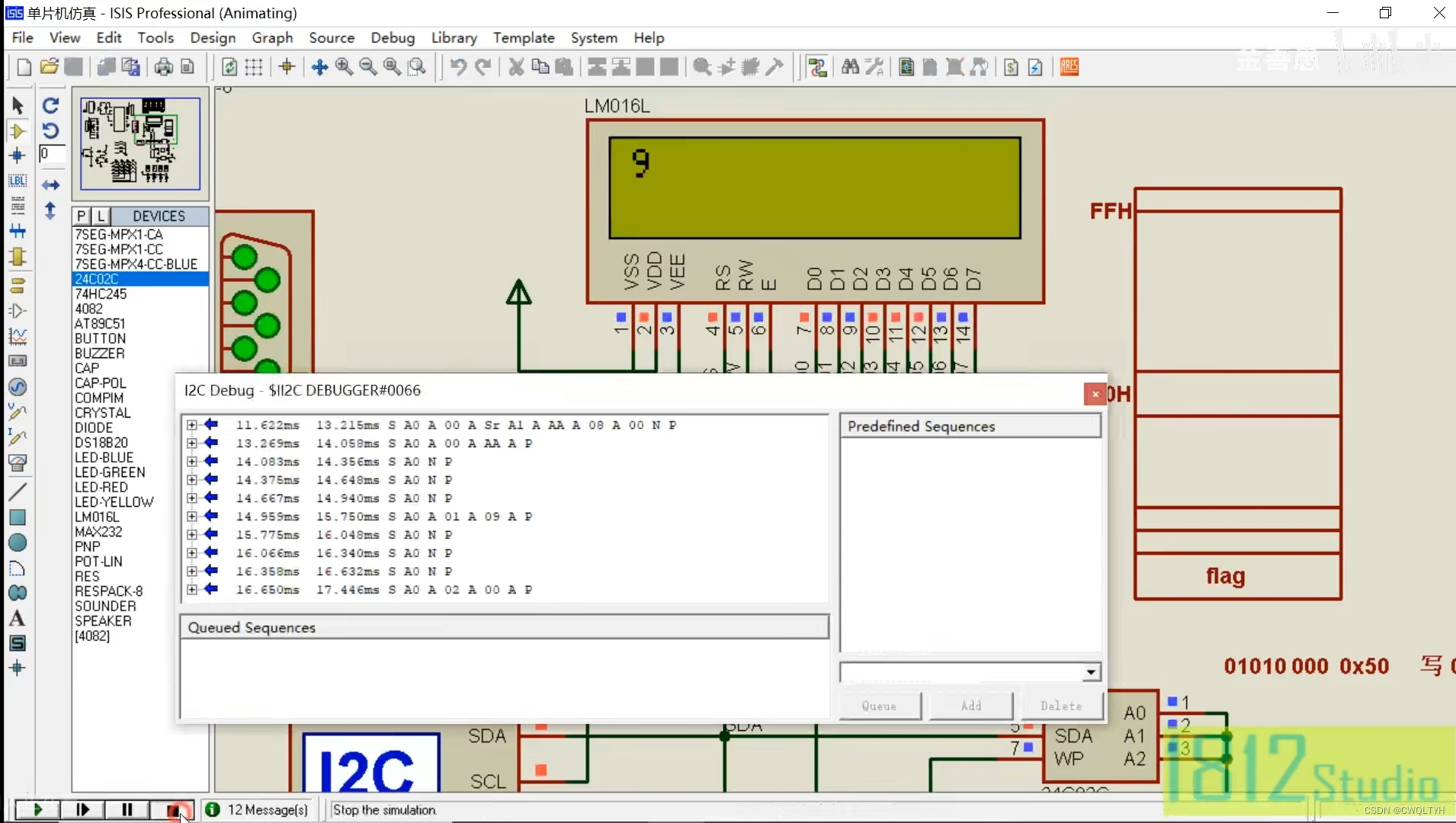

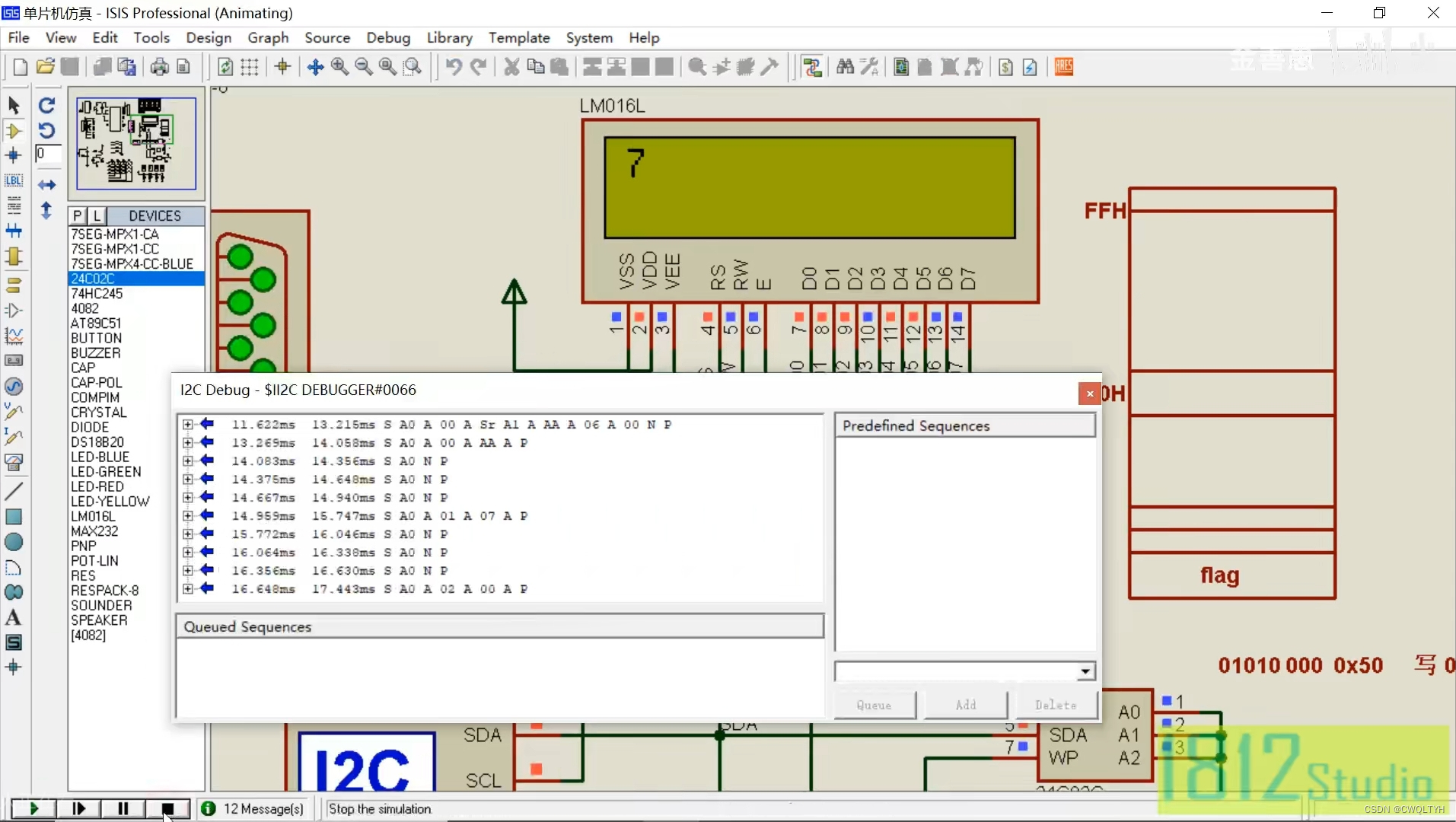

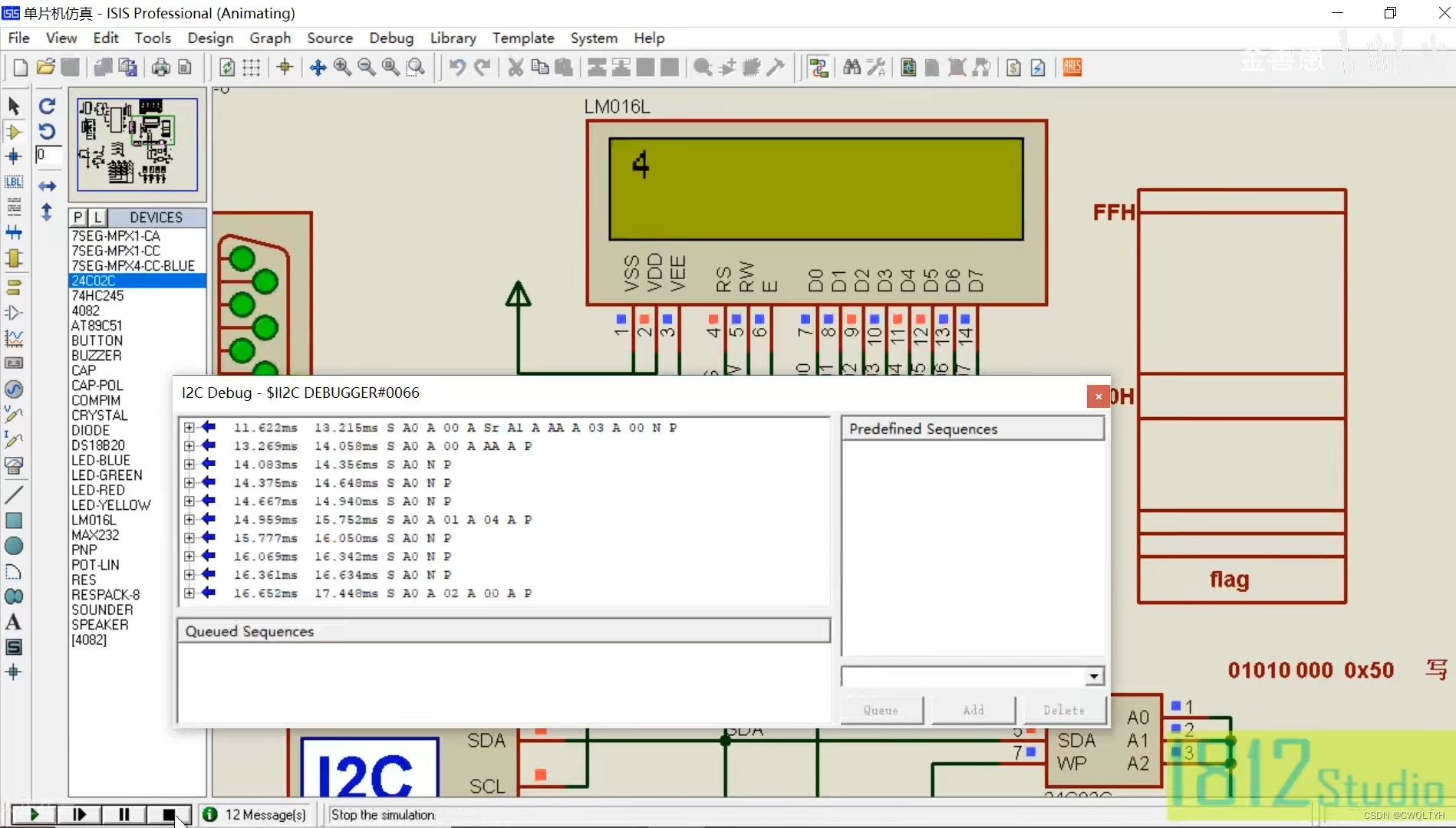

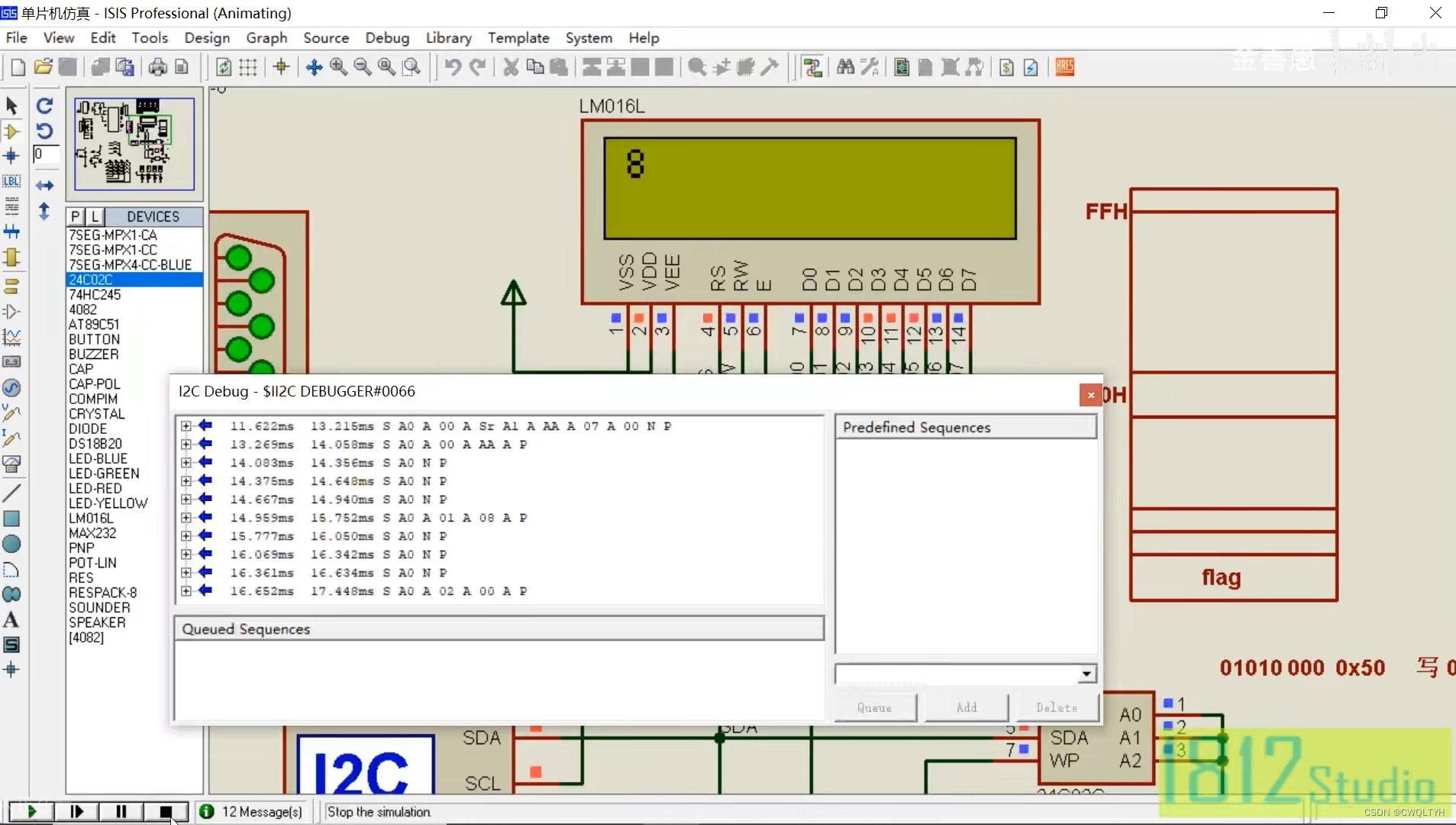

通过液晶显示器LCD1602显示掉电保存数据芯片AT24C02内存地址上记录单片机上电次数

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述
main.c

#include "AT24C02.h"
//#include "Timer0.h"
#include "AT24C02OfI2C.h"
//#include "Digitron.h"
#define uchar unsigned char//自定义无符号字符型为uchar
#define uint unsigned int//自定义无符号整数型为uint
uchar StringCache[3];//引用外部字符串缓存数组变量
//extern uchar StringCache[3];//引用外部字符串缓存数组变量
//extern uint PowerOnCount;//引用外部开机计数变量
// uchar ReadByteFromAT24C02(uchar IcAddress,uchar Address)//读AT24C02字节函数
//{


//  uchar Data;//声明数据变量
//  I2CStar();//I2C启动函数
//  I2CWriteByte(IcAddress << 1);//I2C写字节函数 单片机通过I2C通信写匹配通信地址给AT24C02
//  I2CWriteByte(Address);//I2C写字节函数 单片机通过I2C通信写AT24C02的地址
//  I2CStar();//I2C启动函数
//  I2CWriteByte((IcAddress << 1) | 0x01);//I2C写字节函数 单片机通过I2C通信写入读AT24C02
//  Data = I2CReadByte();//I2C读字节函数含有的数据赋给数据变量
//  SendAck(1);//I2C发送应答函数 单片机作为主机通过I2C通信只读AT24C02内存地址上的一个字节
//  I2CStop();//I2C停止函数
//  return Data;//返回数据变量含有的数据
// }

  void ReadMultiByteFromAT24C02(uchar IcAddress,uchar Address,uchar *StringCache,uchar StringLength)//读AT24C02多字节函数
{



  //I2CStar();//I2C启动函数
  //I2CWriteByte(IcAddress << 1);//I2C写字节函数 单片机通过I2C通信写匹配通信地址给AT24C02
   do
  {


    I2CStar();//I2C启动函数
    if(!(I2CWriteByte(IcAddress << 1)))//I2C写字节函数 单片机通过I2C通信写匹配通信地址给AT24C02
   {


     break;
    }
    I2CStop();//I2C停止函数
   }while(1);
  I2CWriteByte(Address);//I2C写字节函数 单片机通过I2C通信写AT24C02的地址
  I2CStar();//I2C启动函数
  I2CWriteByte((IcAddress << 1) | 0x01);//I2C写字节函数 单片机通过I2C通信写入读AT24C02
  while(StringLength > 1)//判断字节长度是否大于1
 {


   *StringCache++ = I2CReadByte();//I2C读字节函数含有的数据赋给字符串缓存变量
   SendAck(0);//I2C发送应答函数 单片机作为主机通过I2C通信连读AT24C02内存地址上的字节
   StringLength--;//字符串长度自减
  }
  *StringCache = I2CReadByte();//I2C读字节函数含有的数据赋给字符串缓存变量
  SendAck(1);//I2C发送应答函数 单片机作为主机通过I2C通信只读AT24C02内存地址上的一个字节
  I2CStop();//I2C停止函数
 }

// void WriteByteToAT24C02(uchar IcAddress,uchar Address,uchar Data)//写字节给AT24C02函数
//{


//  I2CStar();//I2C启动函数
//  I2CWriteByte(IcAddress << 1);//I2C写字节函数 单片机通过I2C通信写匹配通信地址给AT24C02
//  I2CWriteByte(Address);//I2C写字节函数 单片机通过I2C通信写AT24C02的地址
//  I2CWriteByte(Data);//I2C写字节函数
//  I2CStop();//I2C停止函数
// }


 void WriteMultiByteToAT24C02(uchar IcAddress,uchar Address,uchar *StringCache,uchar StringLength)//写多个字节给AT24C02函数
{


  while(StringLength > 0)//判断字节长度是否大于0
 {


   do
  {


    I2CStar();//I2C启动函数
    if(!(I2CWriteByte(IcAddress << 1)))//I2C写字节函数 单片机通过I2C通信写匹配通信地址给AT24C02
   {


     break;
    }
//    I2CStop();//I2C停止函数
   }while(1);
   I2CWriteByte(Address++);//I2C写字节函数 单片机通过I2C通信写AT24C02的地址
   I2CWriteByte(*StringCache++);//I2C写字节函数
   I2CStop();//I2C停止函数
   StringLength--;//字符串长度自减
  }
 }


// uchar PageWriteByteToAT24C02(uchar IcAddress,uchar Address,uchar *StringCache,uchar StringLength)//按页写字节给AT24C02函数
//{


//  if((AT24C02MaximumStorageSpace - Address) < StringLength)//判断写入字节数储存量是否大于AT24C02剩余储存空间
// {


//   return 0;
//  }
//  while(StringLength > 0)//判断字节长度是否大于0
// {


//   do
//  {


//    I2CStar();//I2C启动函数
//    if(!(I2CWriteByte(IcAddress << 1)))//I2C写字节函数 单片机通过I2C通信写匹配通信地址给AT24C02
//   {


//     break;
//    }
//    I2CStop();//I2C停止函数
//   }while(1);
//   I2CWriteByte(Address);//I2C写字节函数 单片机通过I2C通信写AT24C02的地址
//   while(StringLength > 0)//当字符串长度大于0
//  {


//    I2CWriteByte(*StringCache++);//I2C写字节函数
//    Address++;//地址变量自加
