基于STC12C5A60S2系列1T 8051单片读写掉电保存数据IIC总线器件AT24C02多字节并显示在液晶显示器LCD1602上应用

STC12C5A60S2系列1T 8051单片机管脚图

STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式及配置

STC12C5A60S2系列1T 8051单片机I/O口各种不同工作模式介绍

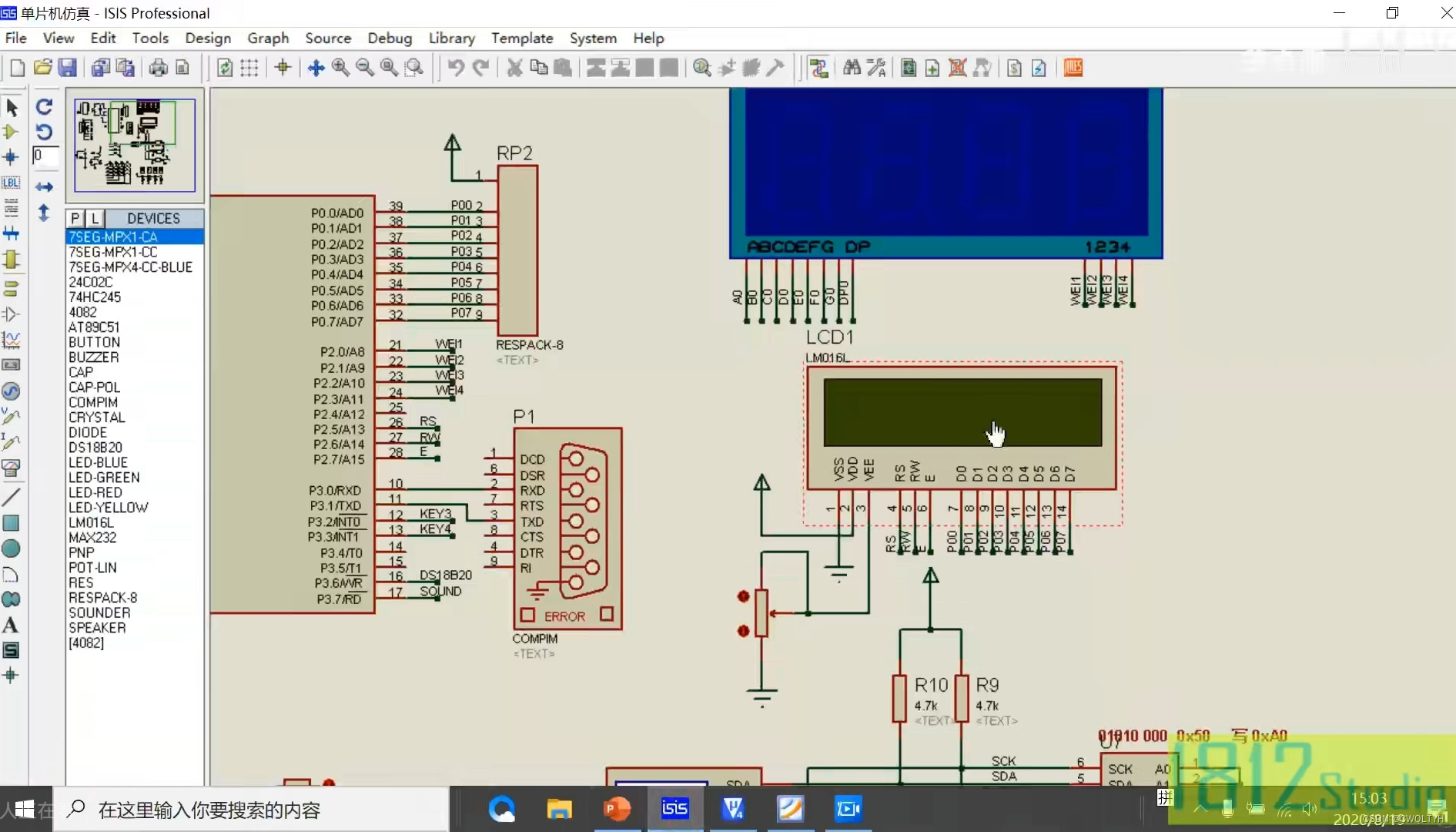

液晶显示器LCD1602简单介绍

DDRAM : 数据显示随机存储器 液晶显示器显示数据是来于数据显示随机存储器

CGRAM：字符生成随机存储器 用户自定义字符会存储在字符生成存储器

CGROM：字符库只读存储器 只提供字符 用液晶显示器显示这些字符

总结:不管是CGRAM(字符生成随机存储器)自定义的字符 还是CGROM(字符库只读存储器)原有的字符 写进DDRAM(数据显示随机存储器)内存地址上 才能在液晶显示器屏幕显示出来

IIC通信简单介绍

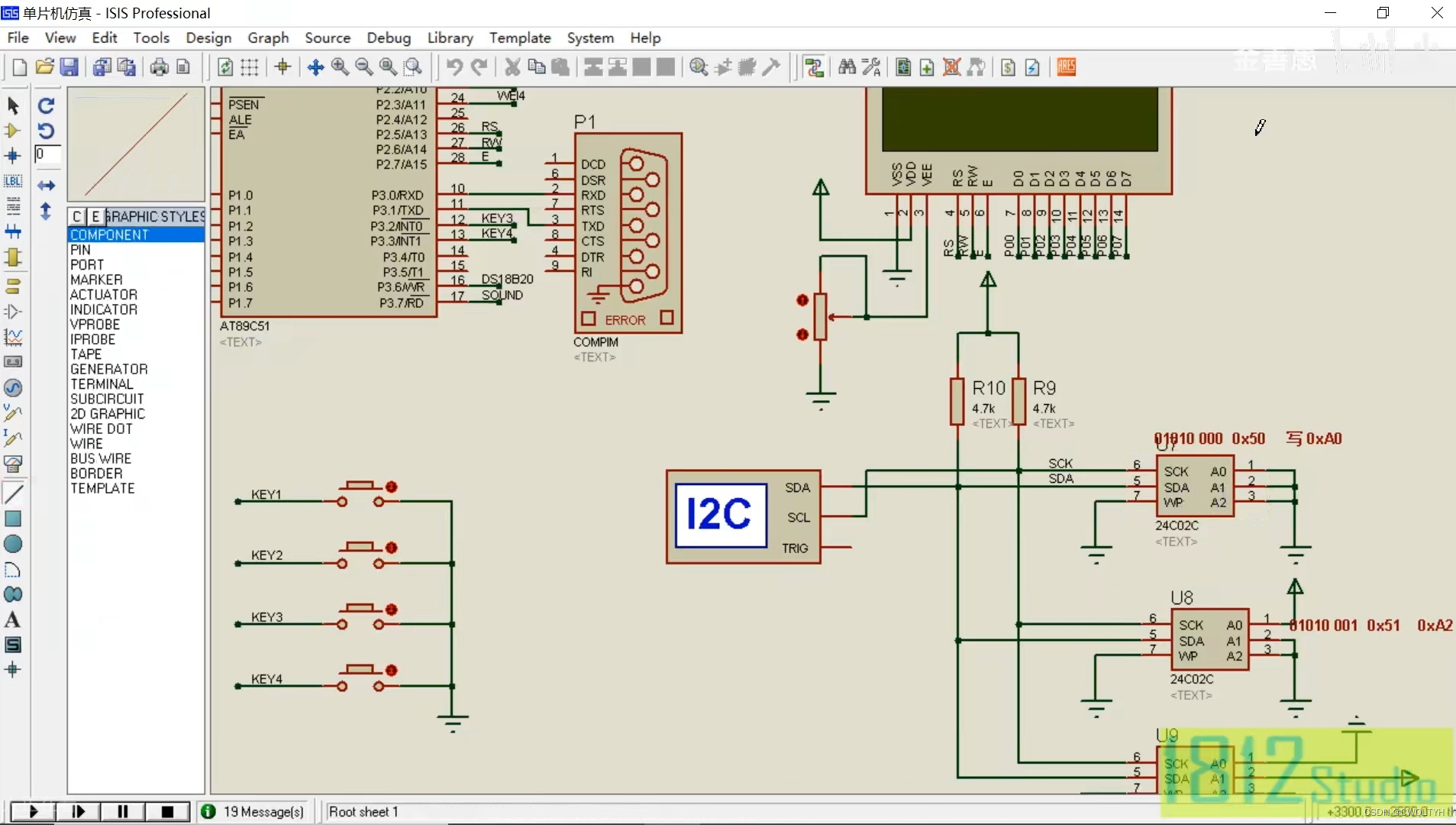

掉电保存数据芯片AT24C02简单介绍

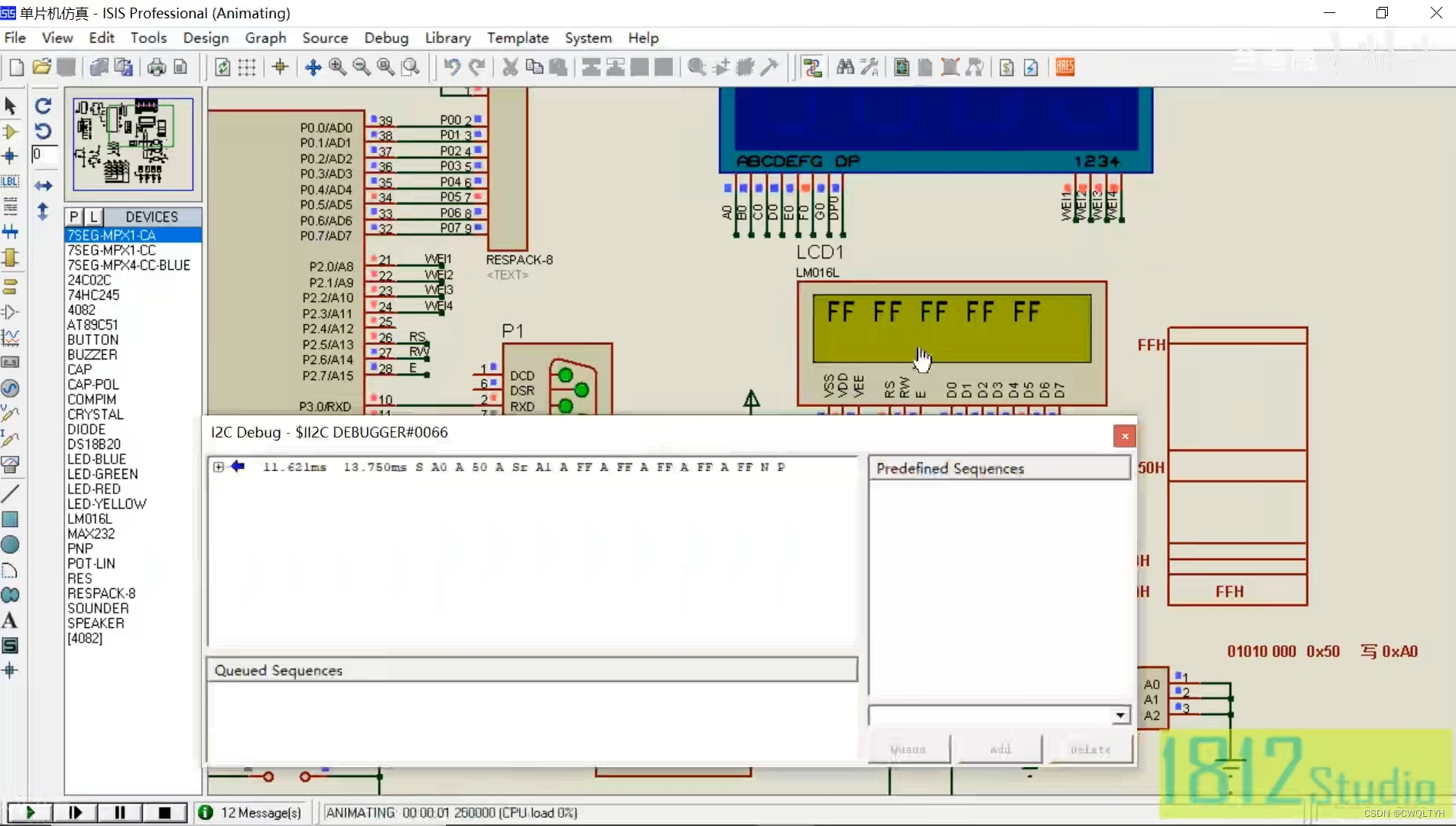

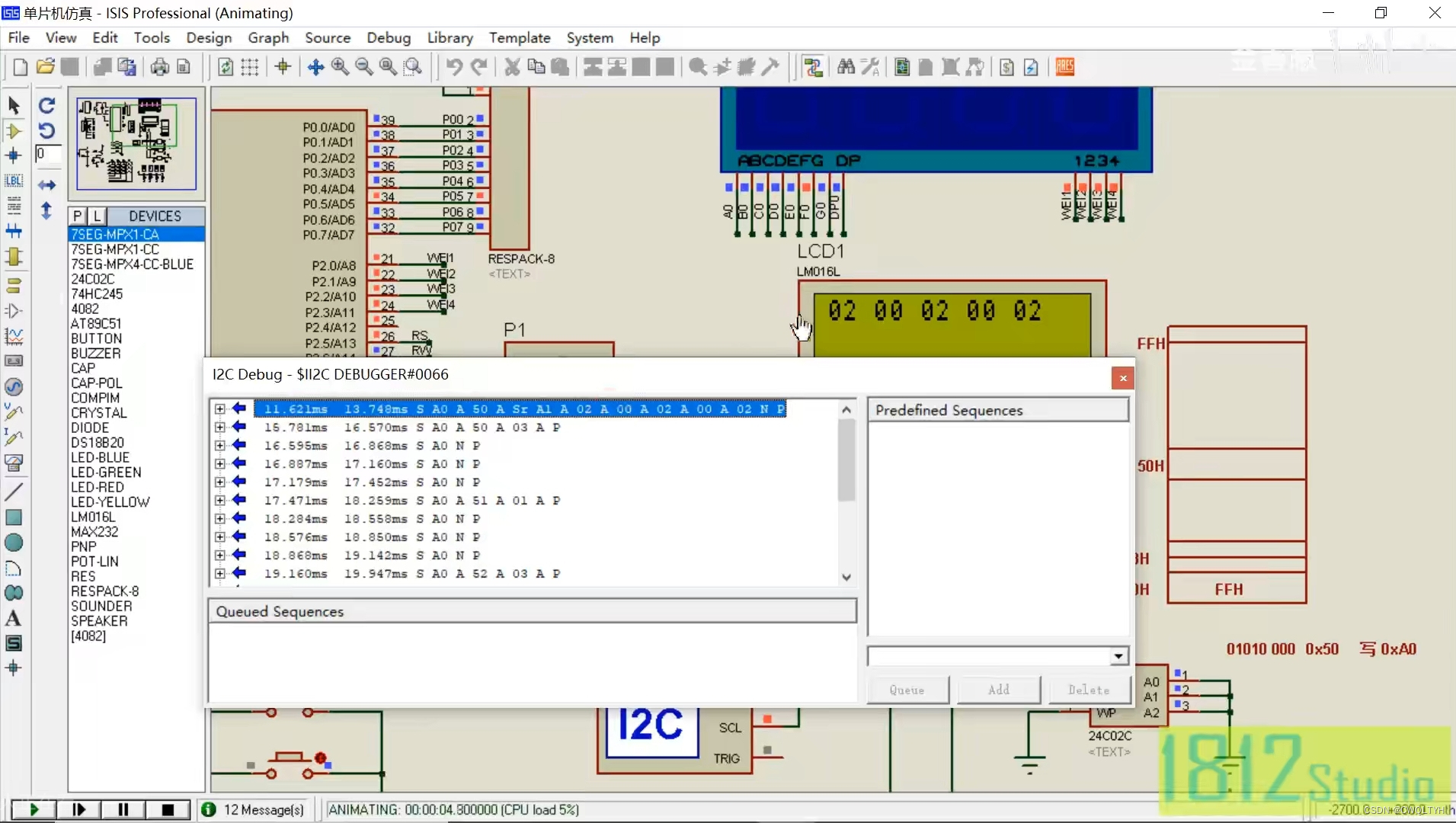

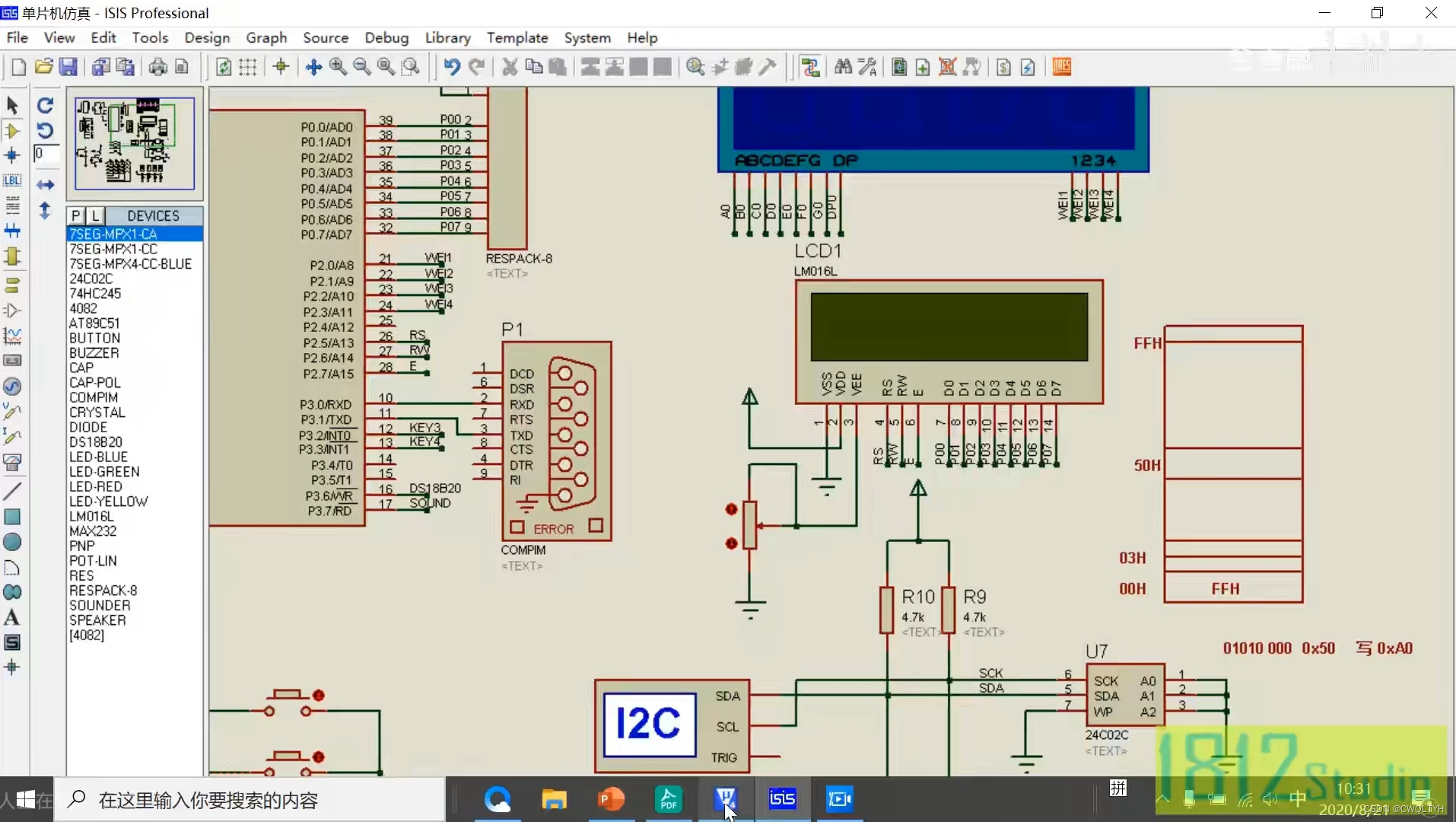

通过液晶显示器LCD1602显示掉电保存数据芯片AT24C02内存地址上的多个数据

main.c

#include "STC12C5A60S2.h"
#include "AT24C02.h"
#include "AT24C02OfI2C.h"
#include "LCD1602.h"
#define uchar unsigned char//自定义无符号字符型为uchar
#define uint unsigned int//自定义无符号整数型为uint
 void main()//主函数
{


//  uchar Data;//声明数据变量
//	uchar String[10];//声明字符串数组变量
//	LCD1602Init();//液晶显示器初始化函数
  uchar i;//声明循环变量
  uchar String[20];//声明字符串数组变量
  uchar StringCache[5];//声明字符串缓存数组变量
  LCD1602Init();//液晶显示器初始化函数
//  Data = ReadByteFromAT24C02(0x50,0x20);//单片机作为主机通过I2C通信从AT24C02内存地址0x20上读取一个字节
//  LCD1602SetDisplayPosition(0,0);//液晶显示器LCD1602第一行第一个位置显示字符串

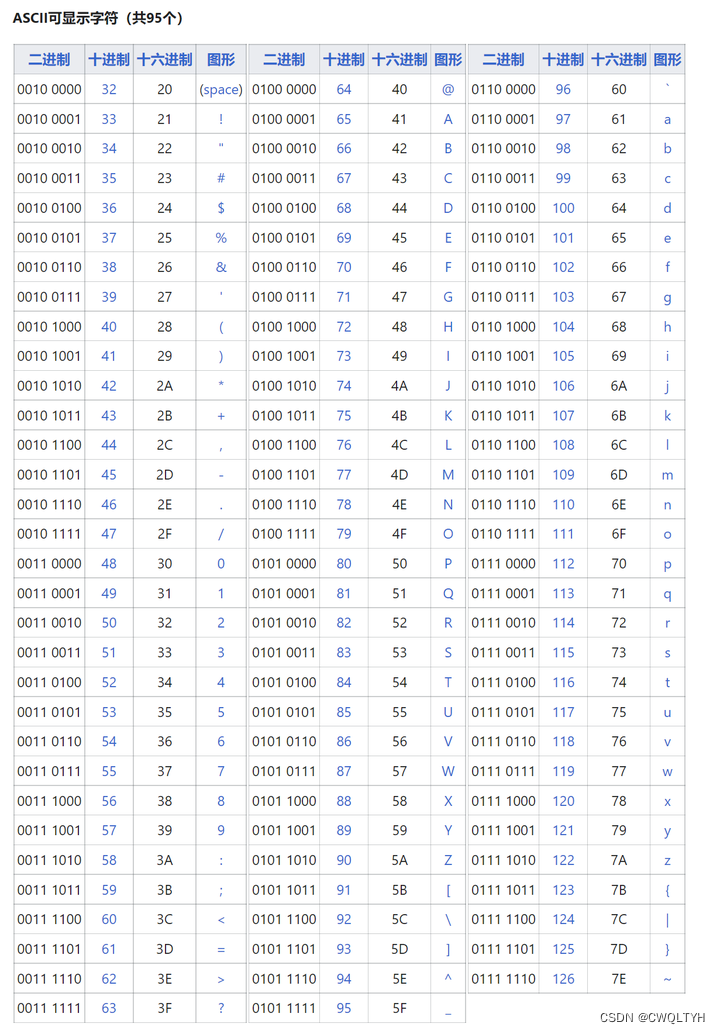

//  LCD1602WriteData(Data/100 + '0');//液晶显示器LCD1602写数据函数 显示百位数据 为什么数据分解后+'0'？ 因为液晶显示器LCD1602要显示数据的字符串 而单片机运算字符串的字符是字符对应的ASCII码的二进制数值或十进制数值或十六进制数值 这里取单片机运算字符串的字符对应的ASCII码十进制数值 如：字符'0'的ASCII码十进制数是48 字符'1'的ASCII码十进制数是49 字符'2'的ASCII码十进制数是50 .... 字符'9'的ASCII码十进制数是57 而编译器对于'0'会自动视为是'0'的ASCII码 即ASCII码十进制数是48 举例：拿Data = 251来分解 则有：Data/100=2 Data/10%10=5 data%10=1 要把数据251转化成字符串为"251" 可拆开看成字符'2' '5' '1' 它们对应的ASCII码十进制数分别为50 53 49 而Data/100=2+'0'=2+48=50 Data/10%10=5+'0'=5+48=53 data%10=1+'0'=1+48=49 算出50 53 49这三个ASCII码十进制数分别对上字符'2' '5' '1'的ASCII码十进制数为50 53 49 这就是为什么数据分解后+'0'的原因
//  LCD1602WriteData(Data/10%10 + '0');//液晶显示器LCD1602写数据函数 显示十位数据
//  LCD1602WriteData(Data%10 + '0');//液晶显示器LCD1602写数据函数 显示个位数据
//  NumberTransformedToHexString(Data,String);//无符号字符型数据转化为十六进制数的字符串函数 无符号字符型数据要转化为十六进制数的字符串 可以把无符号字符型数据拆成高四位与低四位来分别转化成表示十六进制数的字符串两位数字符
//  LCD1602ShowString(5,0,String);//液晶显示器LCD1602第一行第六个位置显示字符串
//  Data++;//数据变量自加
//  WriteByteToAT24C02(0x50,0x20,Data);//写字节给AT24C02函数 单片机作为主机通过I2C通信在AT24C02内存地址0x20上写一个字节
//  LCD1602SetDisplayPosition(0,1);//液晶显示器LCD1602第二行第一个位置显示字符串
//  LCD1602WriteData(Data/100 + '0');//液晶显示器LCD1602写数据函数 显示百位数据 为什么数据分解后+'0'？ 解释同上
//  LCD1602WriteData(Data/10%10 + '0');//液晶显示器LCD1602写数据函数 显示十位数据
//  LCD1602WriteData(Data%10 + '0');//液晶显示器LCD1602写数据函数 显示个位数据
//  NumberTransformedToHexString(Data,String);//无符号字符型数据转化为十六进制数的字符串函数 无符号字符型数据要转化为十六进制数的字符串 可以把无符号字符型数据拆成高四位与低四位来分别转化成表示十六进制数的字符串两位数字符
//  LCD1602ShowString(5,1,String);//液晶显示器LCD1602第二行第六个位置显示字符串
  ReadMultiByteFromAT24C02(0x50,0x50,StringCache,5);//单片机作为主机通过I2C通信从AT24C02内存地址0x50上连续读取五个字节
  StringCacheTransformedToHexString(StringCache,5,String);//字符串缓存数组中的无符号字符型数据转化为十六进制数的字符串函数
  LCD1602ShowString(0,0,String);//液晶显示器LCD1602第一行第一个位置显示字符串
  for(i = 0;i < sizeof(StringCache);i++)
 {


   StringCache[i] = StringCache[i] + 1;//字符串缓存数组中的数据变量自加
  }
  WriteMultiByteToAT24C02(0x50,0x50,StringCache,5);//单片机作为主机通过I2C通信从AT24C02内存地址0x50上连续写入五个字节
  while(1);//主循环
 }

AT24C02.c

#include "AT24C02.h"
#include "AT24C02OfI2C.h"
#define uchar unsigned char//自定义无符号字符型为uchar
#define uint unsigned int//自定义无符号整数型为uint
// uchar ReadByteFromAT24C02(uchar IcAddress,uchar Address)//读AT24C02字节函数
//{


//  uchar Data;//声明数据变量
//  I2CStar();//I2C启动函数
//  I2CWriteByte(IcAddress << 1);//I2C写字节函数 单片机通过I2C通信写匹配通信地址给AT24C02
//  I2CWriteByte(Address);//I2C写字节函数 单片机通过I2C通信写AT24C02的地址
//  I2CStar();//I2C启动函数
//  I2CWriteByte((IcAddress << 1) | 0x01);//I2C写字节函数 单片机通过I2C通信写入读AT24C02
//  Data = I2CReadByte();//I2C读字节函数含有的数据赋给数据变量
//  SendAck(1);//I2C发送应答函数 单片机作为主机通过I2C通信只读AT24C02内存地址上的一个字节
//  I2CStop();//I2C停止函数
//  return Data;//返回数据变量含有的数据
// }

  void ReadMultiByteFromAT24C02(uchar IcAddress,uchar Address,uchar *StringCache,uchar StringLength
