碰撞检测最新算法!OBCA公式详尽推导(泊车必备)

作者 | 论文推土机  编辑 | 汽车人

原文链接:https://zhuanlan.zhihu.com/p/667368813

点击下方卡片,关注“自动驾驶之心”公众号

ADAS巨卷干货,即可获取

点击进入→自动驾驶之心技术交流群

本文只做学术分享,如有侵权,联系删文

最近在推进一些非常屌的工作,还处于严格保密阶段。涉及到一些基础算法的回顾,这里包括很经典的一个OBCA算法,这个之前整理过论文推土机:使用混合A* 和Optimization-based method进行泊车规划的算法整理, 不过就是整理了一些论文,既然还没整理过其公式推导,不如顺便回顾完就在这里记录下。

OBCA的核心就是将碰撞检测这个非凸非光滑的问题转变成非凸的光滑问题,如果我们不考虑轨迹已经发生碰撞,必须要优化出一条尽量减少碰撞的轨迹的话,原来这个非凸非光滑问题可以直接别转化为凸的光滑问题。那么怎么做这个转变呢,基本思路就是使用对偶性质。这个对偶性质在geometry方面的应用在convex optimization中其实已经给出很多例子了。事实上,本文从两个问题的构造形式上,都给出了最后的对偶问题的转化结论。一个是将自车作为质点,障碍物进行膨胀这个前提下的对偶问题转化;另一个则是自车和障碍物都是full dimension的,比如都给包裹成多边形或多面体,然后进行问题转化。前者不好的地方是没法establish the approximation error,后面则是精准描述了碰撞,但是最大的问题是引入了大量对偶变量,如果有N个状态点和M个障碍物,则会引入M* N个对偶变量,这个优化问题规模就显著增加了不少,求起来自然会慢很多。

b4f90c8c5342bfe31b4792fd67309693.png edb1594c6e08a6ff3e98809e2d96acc7.png 1c24b5177da981b30a5d7975822a50ff.png 43bfdaababeffcc8383c0f879d80554f.png 240fe330b92a89b8386ebab7949fe701.png

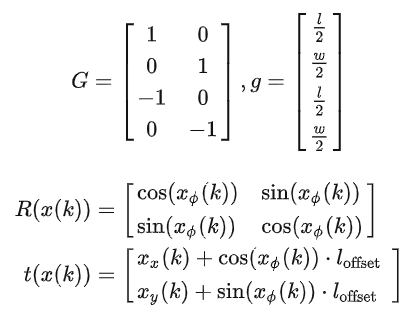

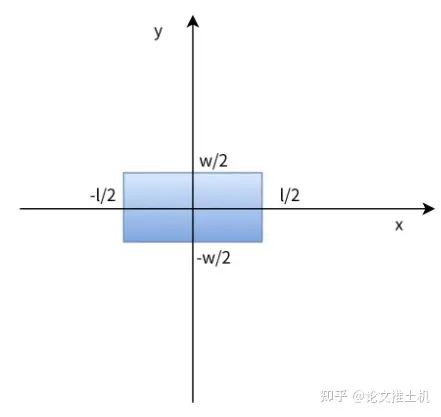

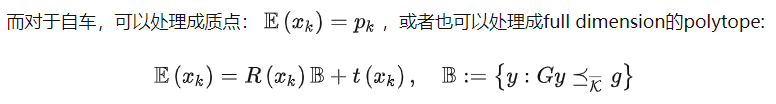

所以这里的自车空间,以及旋转平移矩阵写成:

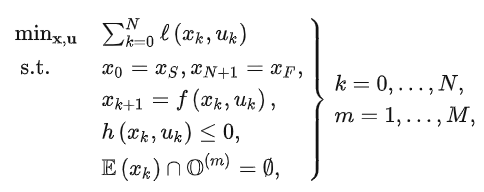

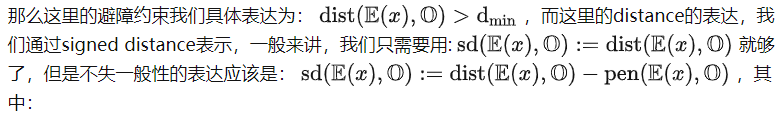

回到优化问题本身,其基本形式为:

19aad69124211f748f1c7a8cf66c9878.png 1fa6cea5b1e5a9d7332c31a3a594a98c.png 6c6a29b23ebfa08a0a8ebf02fa822e36.png

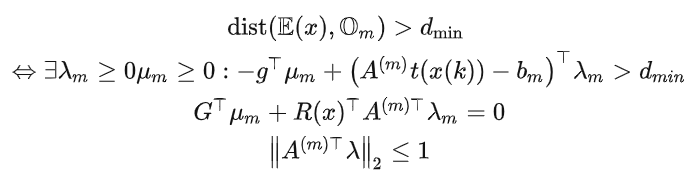

然后通过对偶性质,我们可以获得如下的等价关系:


这里的证明如下,原问题是:

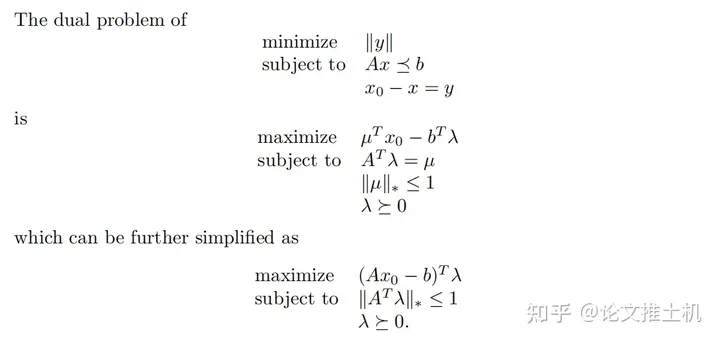

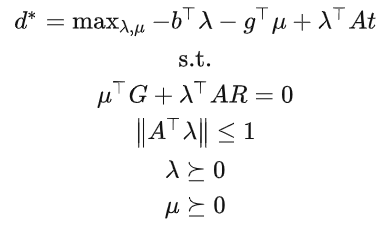

原问题的对偶问题是:


由于强对偶成立,所以这里没有对偶间隙,我们可得:

29bda5f61e16a33ced1d6407d3cde6b3.png 25f31e83ce97e8ba4e5570a5fe968833.png f833e715482922c858e981681d46363e.png

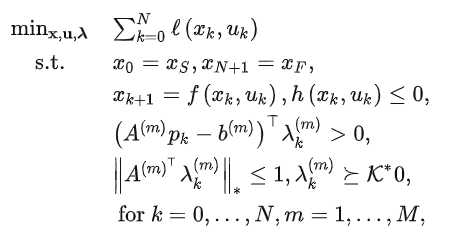

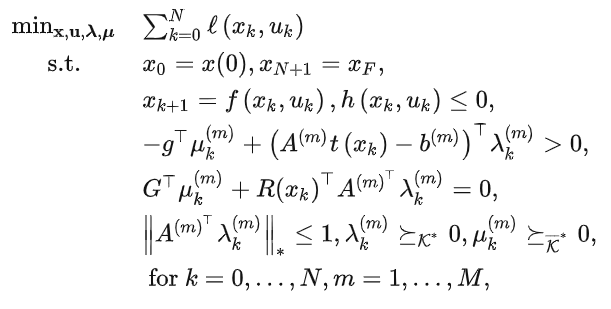

有了对碰撞检测部分约束的变化,原来的优化问题就变成了:


和原来的优化问题相比,这里除了约束形式有所变化之外,还增加了非常多的优化变量:

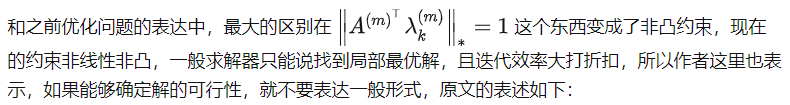

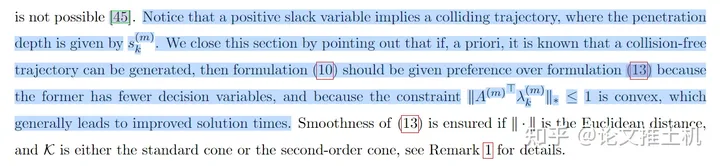

不过根据优化问题的形式可以看到,约束还是凸的非线性约束,尚且还能用IPOPT进行求解,可以考虑一般性的问题“. Indeed, in case collisions cannot be avoided, the above formulation is not able to find "least-intrusive" trajectories by softening the constraints.”如果出现了解不得不发生碰撞,没有办法避免,我们也得给出一个尽量发生最小碰撞的解,具体表达就是尽量少的侵入障碍物的解,这个东西的表达就得用到刚才distance中的penetration部分。一样的,还是利用对偶性质,把它做一个转换:

975a6770a44aa057f25f98dcc383b3dd.png 9a4d880eab24caf583e4aed27e316c21.png 11d66c583ef0e2c3d52a2c48a7c14e07.png

优化问题的general表达为:

24f04743bd587829b1e273b71675db1d.png 425d5a3b685800f615a3d278dc169525.png d094a260ed7e0e01db6658f639135ce4.png

然后我们再看full dimension形式的问题表达下面的优化问题转换,结论如下:

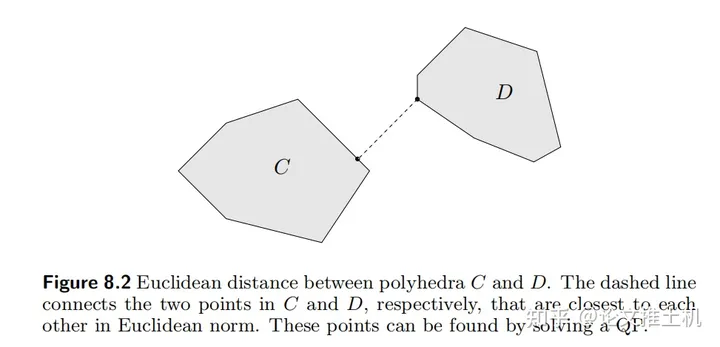

其实这个结论教材里也写了,见到8.2节(Distance between sets ) 大概意思就是在讲如下的sets的距离怎么算:

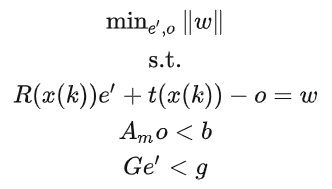

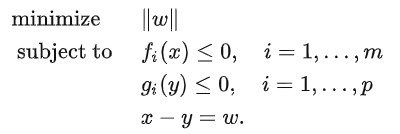

这个问题的优化表达为:

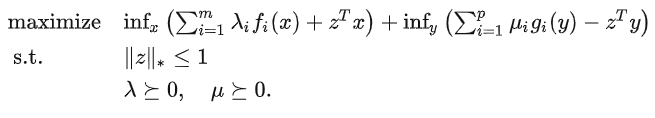

对偶函数是:


对偶问题就是:


我们用类似的思路就能证明上面的结论,现在我们也一样引入这么一个中间变量,优化问题就变成:

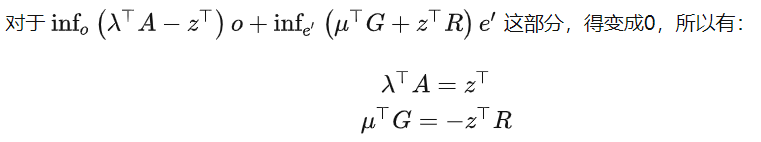

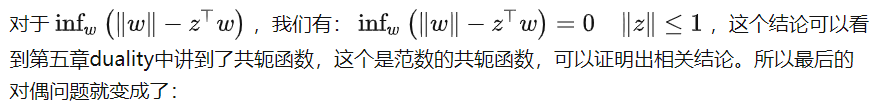

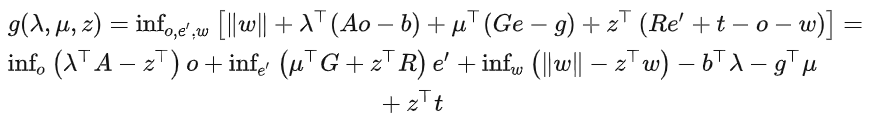

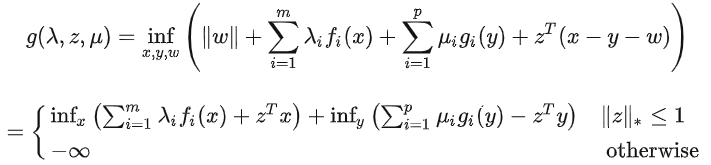

对偶函数是:

9ab2df2f7cb69c9974153fff027ab100.png ab9ae48a9d46fc8e4f243594ab88f621.png a4580f645dc1b2238855489840d48a03.png 2279e539546b9787ef26e6ea958f3ca6.png

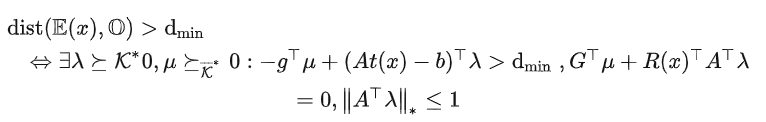

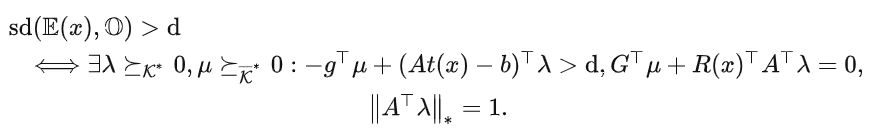

这个表达就是刚才的对偶转化的结论:


由于强对偶成立,所以只要能够找到满足条件的就可以保证安全距离约束成立:


这样当前的优化问题可以被重写成:


然后继续考虑general 的表达,把penetration也考虑进来:

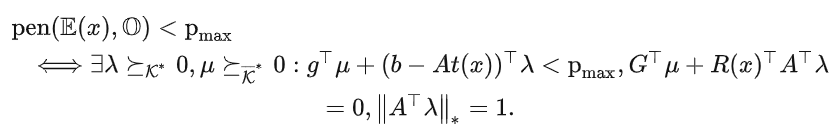

然后对偶转化部分的一般化表达就变成了:

8d28ee46cdd3a15d21b116222477f829.png 6b8d0526efbb27bc4651022a4ec1138c.png

然后在考虑一个松弛变量,将碰撞部分的约束进行一个松弛:

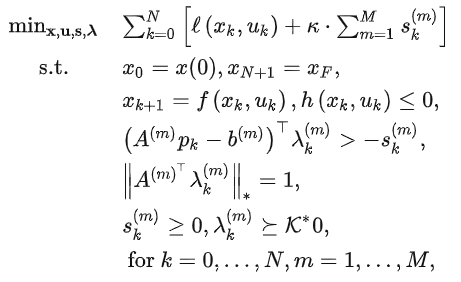

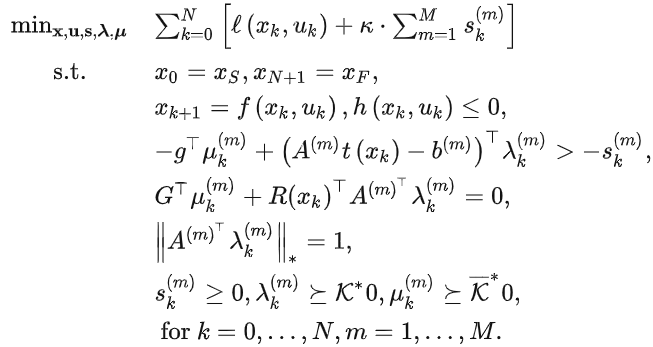

最后优化问题的表达为:


文章后面还有一个后续版本发到了CDC2018,主要是针对之前的工作再加了一些工程化的改动。
