Verilog中常见文件操作（$readmemb，$fopen，$fwrite，$fclose）

目录



一、$readmemb/$readmemh

二、$fopen，$fwrite，$fclose

三、仿真验证

四、参考

---

一、$readmemb/$readmemh

$readmemb和$readmemh用来从文件中读取数据到存储器中。读取的内容只包括：空白位置（空格、换行、制表格(tab和form-feeds),注释行、二进制或十六进制的数字。

数字中不能包含位宽说明和格式说明，其中readmemb要求每个数字是二进制数，readmemh要求每个数字必须是十六进制数字。数字中不定值x或X，高阻值z或Z，和下划线(_)的使用方法和代表意义与一般Verilog HDL程序中的用法一致。

在Verilog语法中，一共有以下六种用法：

• （1）$readmemb("<数据文件名>",<存储器名>);
• （2）$readmemb("<数据文件名>",<存储器名>,<起始地址>);
• （3）$readmemb("<数据文件名>",<存储器名>,<起始地址>,<终止地址>);
• （4）$readmemh("<数据文件名>",<存储器名>);
• （5）$readmemh("<数据文件名>",<存储器名>,<起始地址>);
• （6）$readmemh("<数据文件名>",<存储器名>,<起始地址>,<终止地址>);

二、$fopen，$fwrite，$fclose

$fwrite用来向文件中写入数据。与文件读取不同，文件写入需要打开文件，写入，最后关闭文件。操作流程如下：

handle = $fopen（"D:/file.txt","w"）;//按照写操作打开文件，得到对应的句柄，作为文件操作标识；其中，文件路径间隔为“/”而不是“\”

$fwrite（handle,"%d\n",data）;//按照十进制格式写入数据到handle对应文件中，只能逐个写入（即data不能是数组）

$fclose（handle）;//关闭文件，至此文件操作结束

三、仿真验证

验证流程：

新建文件num.txt，存入0-10共11个二进制数；

测试文件中，将num.txt中的数据按照二进制格式读入到寄存器；

再将寄存器中的数据反序按照10进制存入num2.txt。

测试文件如下：

`timescale 1ns / 1ps

module file_test(

    );
reg [3:0]data[0:15];
reg [3:0]data2[0:15];
integer handle1;
integer i=0;
initial
begin
    $readmemb("F:/vivado_files/num.txt",data);

    handle1 = $fopen("F:/vivado_files/num2.txt","w");
    repeat(16)
    begin
        $fwrite(handle1,"%d\n",data[15-i]);
        i = i+1;
    end
    $fclose(handle1);
end
endmodule

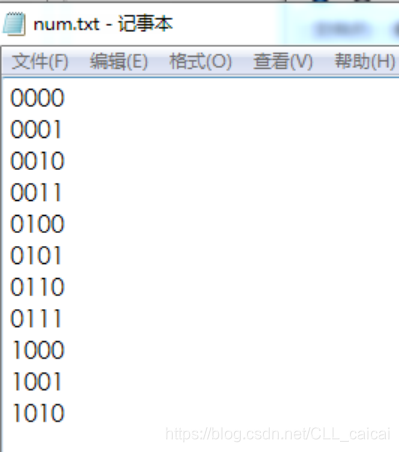

num.txt文件如下：

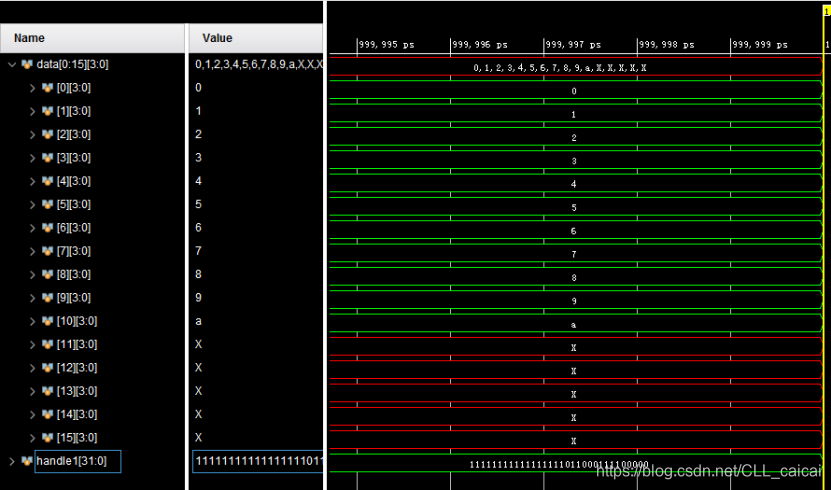

读取结果如下：

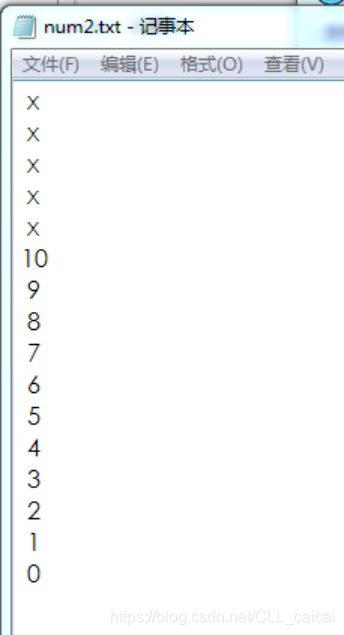

num2.txt文件如下：
