基于IMX6ULL_Pro音乐播放器 (一)

已于 2025-04-20 16:05:15 修改
阅读量479 收藏 3
点赞数 7
CC 4.0 BY-SA版权
分类专栏： C++ IMX6ULL_Pro音乐播放器 文章标签： linux c++ 嵌入式硬件
于 2024-10-30 20:17:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/CJ101819/article/details/143368535

一 LCD原理

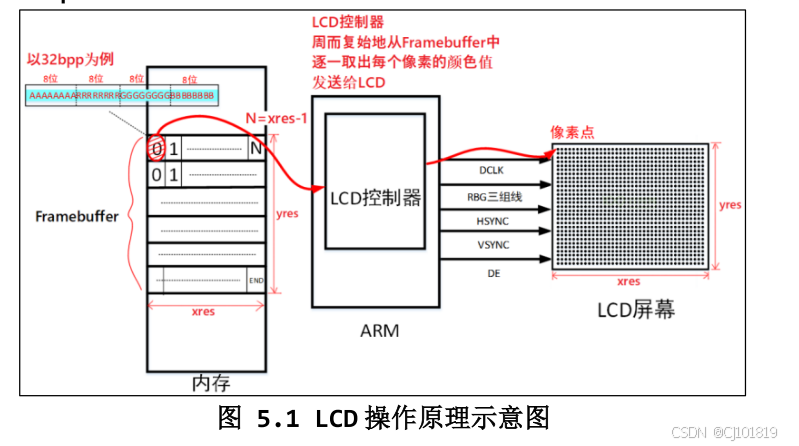

下图来自百闻网资料

Framebuffer是一块内存，把数据存进去，然后通过LCD控制器就能就行显示。

显示思路

  • 获取LCD设备节点，分辨率等参数，映射到Framebuffer，最后描点实现

修改屏幕上某一个像素（x,y）颜色，首先需要找到其在Framebuffer里面的内存，其中需要确定像素是第几个。

坐标：(y*xres+x) 其中（xres表示x方向上的分辨率）

对应地址：(x，y)像素起始地址=fb_base+(xres*bpp/8)*y + x*bpp/8

二 LCD屏幕显示

首先在头文件里面定义变量

static int lcd_fb; // 显示屏文件描述符
static struct fb_var_screeninfo var; // 显示屏信息
static int screen_size; // 显示屏大小
static unsigned char *lcd_p; // 显示屏映射地址
static unsigned int line_width;
static unsigned int pixel_width;

首先定义了三个函数，分别用于以下功能

//
