Packet Tracer - 调查操作中的 OSI 模型

第 1 部分：检查 HTTP Web 流量

第 2 部分：显示 TCP/IP 协议簇的元素

本模拟练习旨在为理解 TCP/IP 协议簇及其与 OSI 模型的关系奠定基础。模拟模式使您能够查看在网络间发送的每一层的数据内容。

数据在网络中传递时，将其分割成较小片段并进行标识，以便在数据到达目的地时重新组合这些片段。每个片段会指定一个特定名称（协议数据单元 [PDU]），并将其与 TCP/IP 和 OSI 模型中的特定层相关联。Packet Tracer 模拟模式使您能够查看各层及相关 PDU。以下步骤引导用户通过使用客户端 PC 上可用的 web 浏览器应用程序从 web 服务器上请求网页。

虽然这里显示的许多信息后面会有更详细的讨论，但这仍是一次探索 Packet Tracer 功能并亲眼观察封装过程的机会。

• 1 部分: 检查 HTTP Web 流量

本练习的第 1 部分，您将使用 Packet Tracer (PT) Simulation（模拟）模式生成 Web 流量并检查 HTTP。

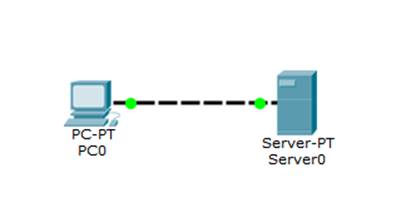

• 1 步： 根据拓扑图，构建PC机与服务器的网络环境

1. 创建PC机PC0，创建服务器Server0
2. 使用交叉铜缆连接PC机与服务器
3. PC机配置IP地址为192.168.1.<你的学号后两位>，例如192.168.1.10
4. 服务器配置IP地址为192.168.1.100
5. 在PC机的Command Prompt中，测试与服务器是否连通。我们输入的命令应该是什么？

ping 192.168.1.100。

测试结果是否确认网络已经连通？_是（或 “已连通”）。

• 2 步： 从 Realtime（实时）模式切换到 Simulation（模拟）模式。

Packet Tracer 界面的右下角是用于在 Realtime（实时）与 Simulation（模拟）模式之间切换的选项卡。PT 始终以 Realtime（实时）模式启动，在此模式中，网络协议采用实际时间运行。不过，Packet Tracer
