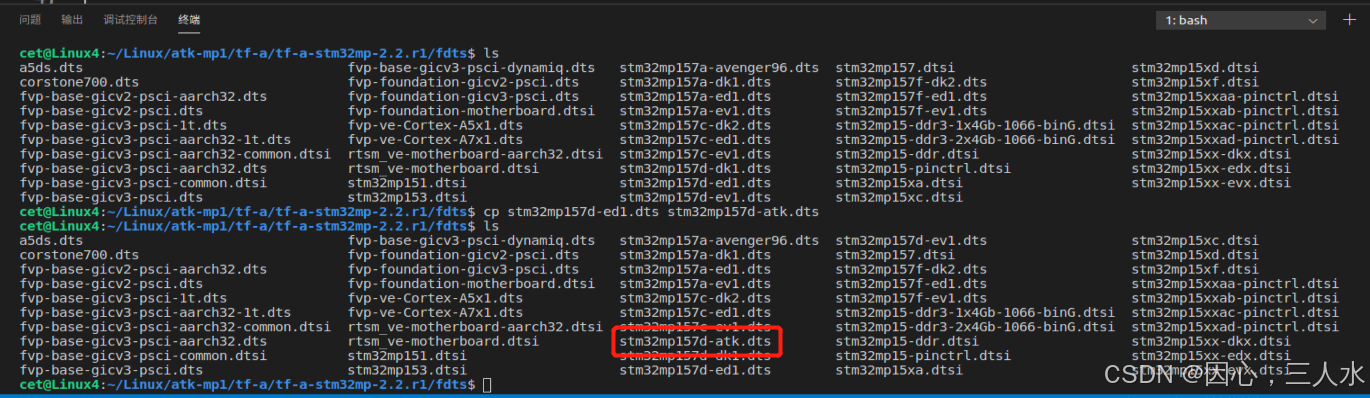

拷贝一份stm32mp157d-ed1.dts文件，重命名为stm32mp157d-atk.dts

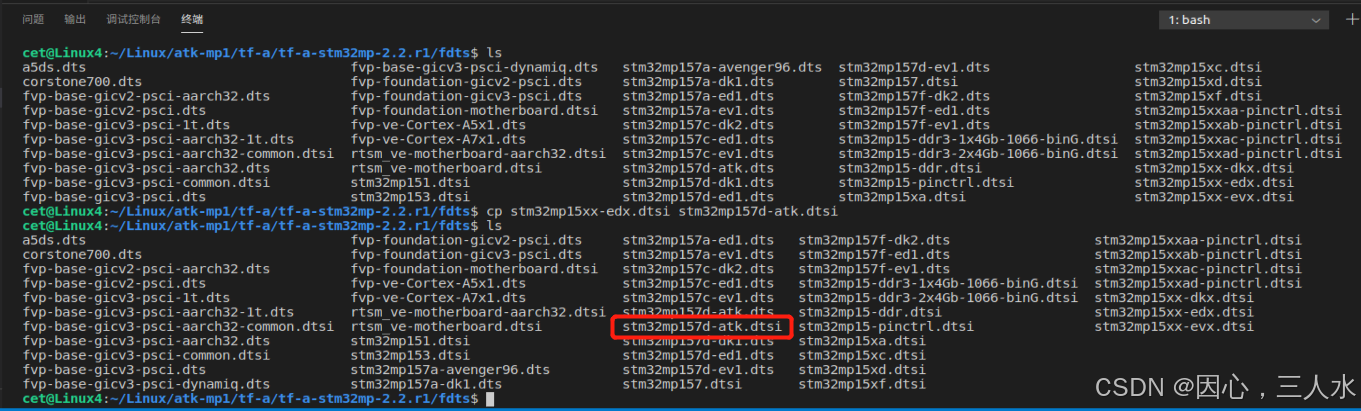

拷贝一份stm32mp15xx-edx.dtsi文件，重命名为stm32mp157d-atk.dtsi

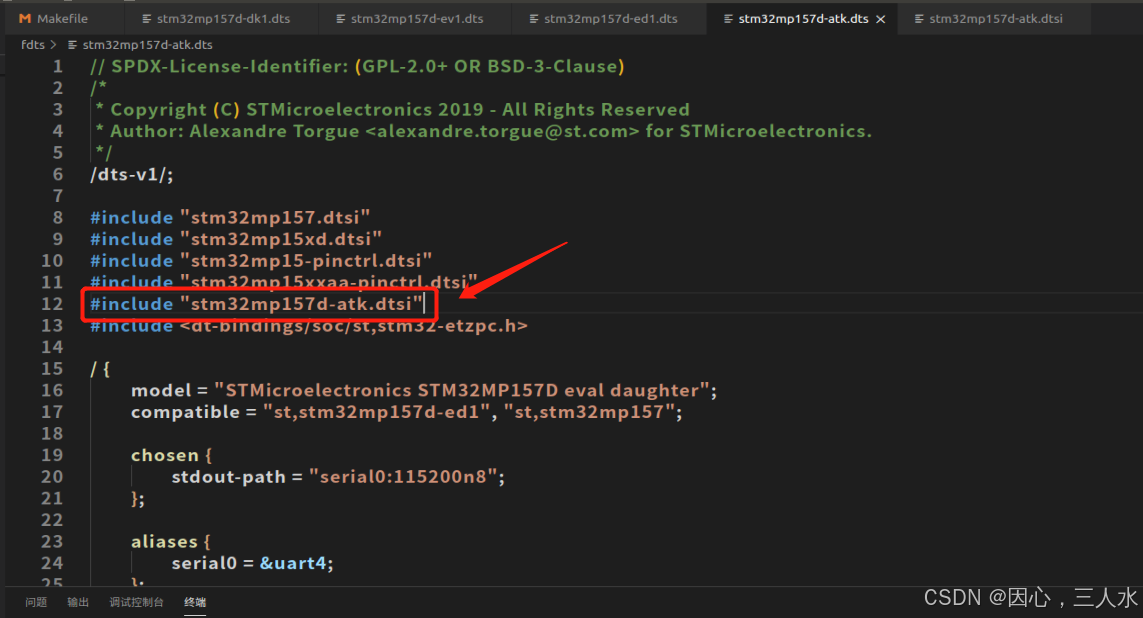

修改stm32mp157d-atk.dts文件，将12行原有的内容改为

#include "stm32mp157d-atk.dtsi"

打开Makefile.sdk文件

添加dts文件到编译列表，将刚刚修改的stm32mp157d-atk.dts文件进行添加，只需添加文件名，无需添加后缀，如果不添加，将不会对其进行编译

进入源码目录，进行编译

make -f ../Makefile.sdk all		//编译，采用上一级目录的Makefile.sdk文件

make -f ../Makefile.sdk all -j8		//编译，采用上一级目录的Makefile.sdk文件，采用8个内核进行进行编译

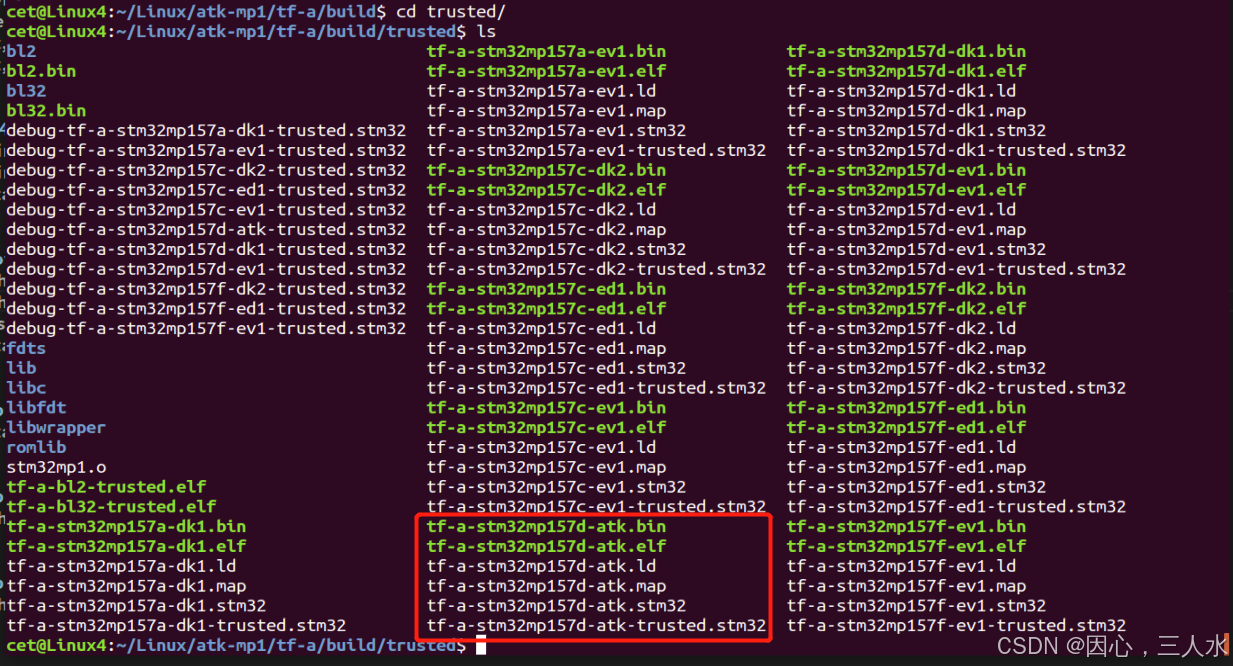

在build/trusted目录下，就出现了atk的文件，但是这部分文件是没有用的，源码部分完全没有修改

修改dtsi文件

修改设备树电源管理

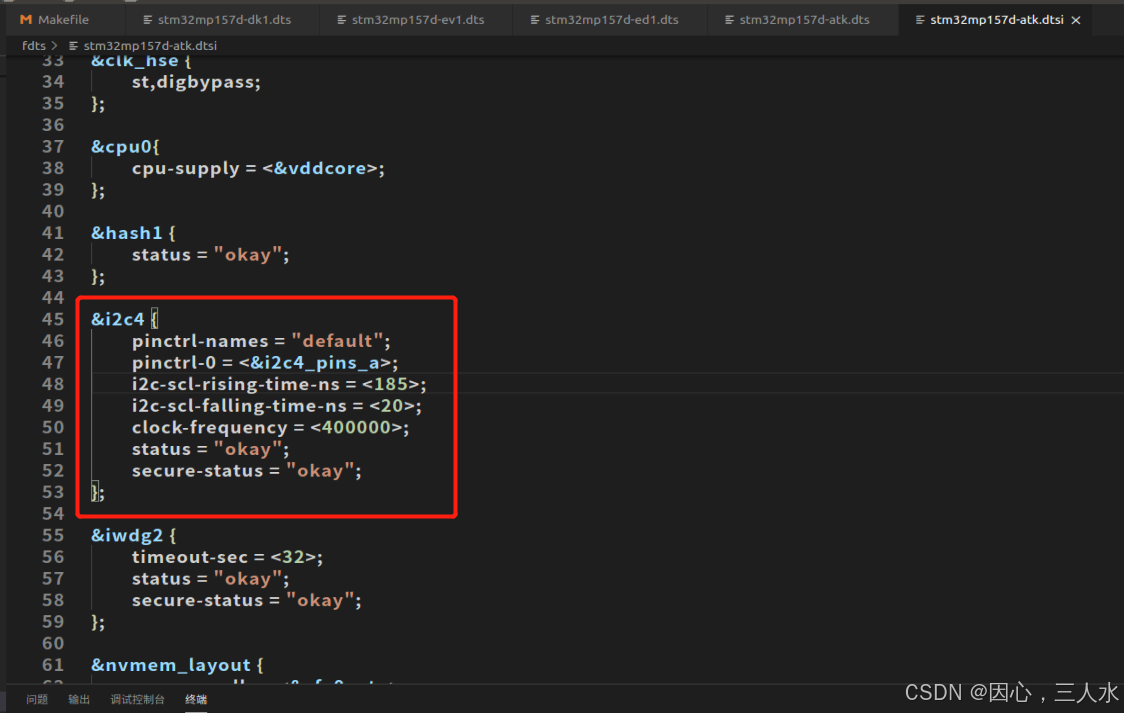

找到i2c4设备信息，把pmic的内容全部删除，仅留下下列信息

更换其他设备的电源信息

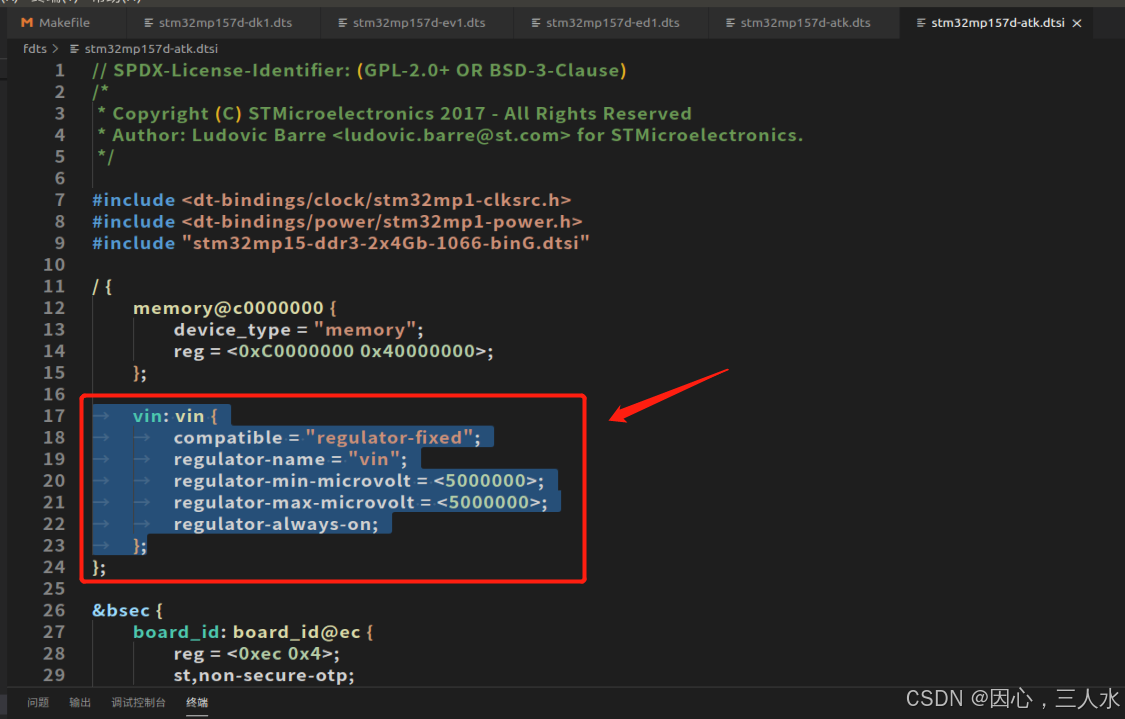

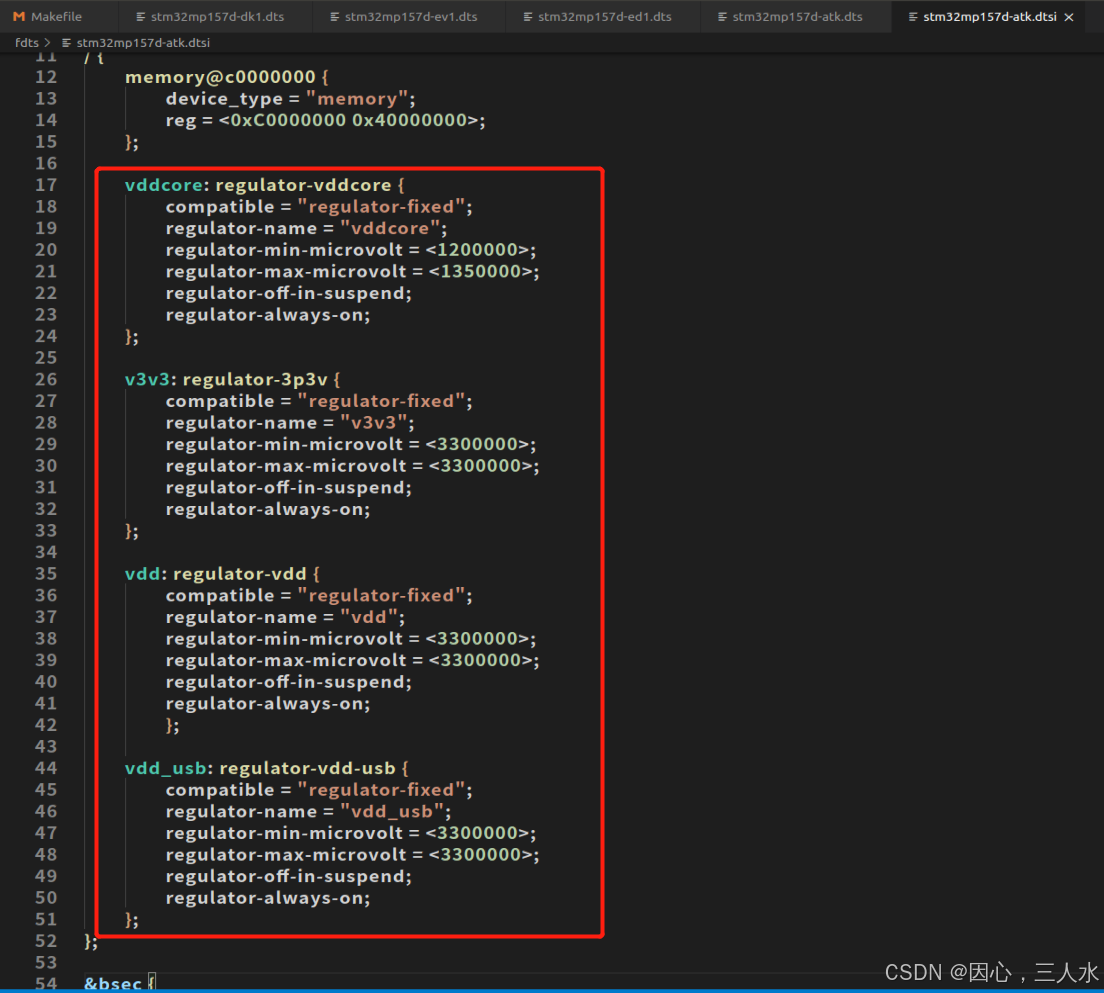

把vin信息更换为下列电源信息

vddcore: regulator-vddcore {
		compatible = "regulator-fixed";
		regulator-name = "vddcore";
		regulator-min-microvolt = <1200000>;
		regulator-max-microvolt = <1350000>;
		regulator-off-in-suspend;
		regulator-always-on;
	};

	v3v3: regulator-3p3v {
		compatible = "regulator-fixed";
		regulator-name = "v3v3";
		regulator-min-microvolt = <3300000>;
		regulator-max-microvolt = <3300000>;
		regulator-off-in-suspend;
		regulator-always-on;
	};

	vdd: regulator-vdd {
		compatible = "regulator-fixed";
		regulator-name = "vdd";
		regulator-min-microvolt = <3300000>;
		regulator-max-microvolt = <3300000>;
		regulator-off-in-suspend;
		regulator-always-on;
		};

	vdd_usb: regulator-vdd-usb {
		compatible = "regulator-fixed";
		regulator-name = "vdd_usb";
		regulator-min-microvolt = <3300000>;
		regulator-max-microvolt = <3300000>;
		regulator-off-in-suspend;
		regulator-always-on;
	};

修改TF卡和EMMC设备树

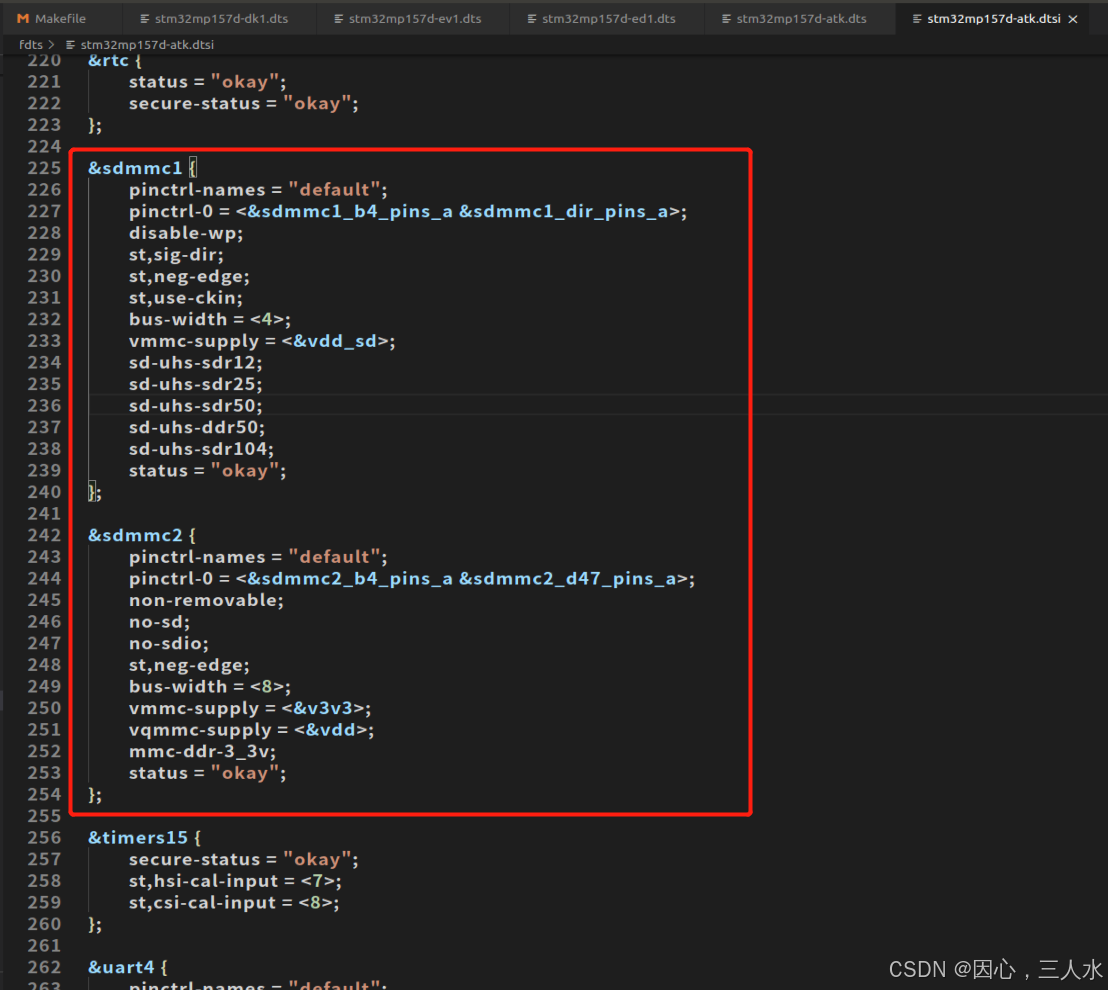

修改sdmmc1、sdmmc2信息

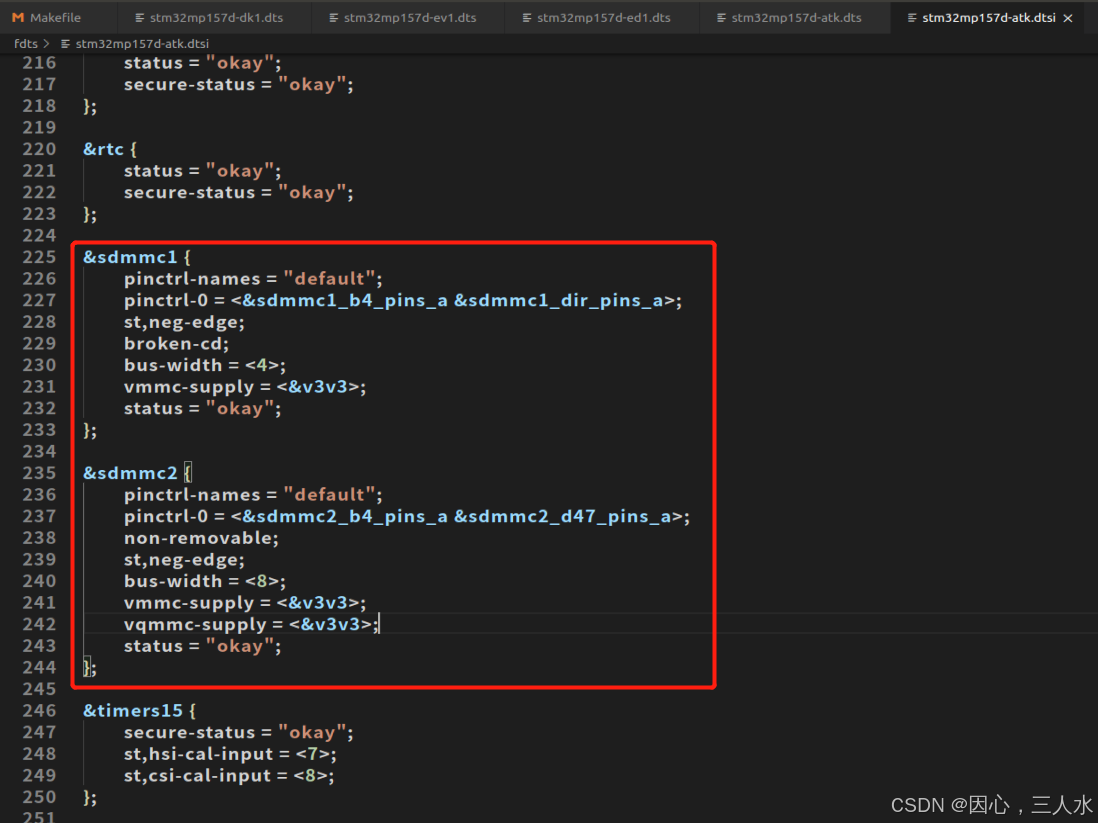

修改为下面的信息

&sdmmc1 {
	pinctrl-names = "default";
	pinctrl-0 = <&sdmmc1_b4_pins_a &sdmmc1_dir_pins_a>;
	st,neg-edge;
	broken-cd;
	bus-width = <4>;
	vmmc-supply = <&v3v3>;
	status = "okay";
};

&sdmmc2 {
	pinctrl-names = "default";
	pinctrl-0 = <&sdmmc2_b4_pins_a &sdmmc2_d47_pins_a>;
	non-removable;
	st,neg-edge;
	bus-width = <8>;
	vmmc-supply = <&v3v3>;
	vqmmc-supply = <&v3v3>;
	status = "okay";
};

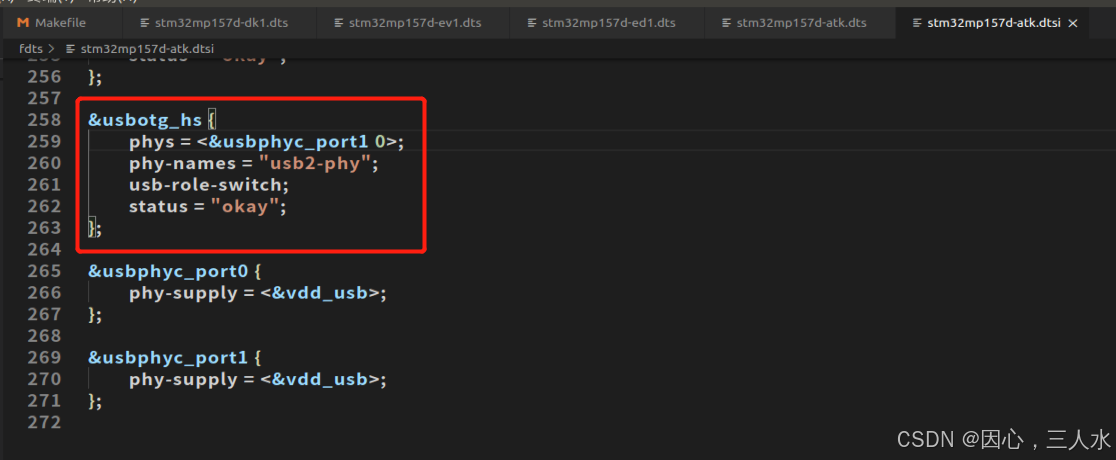

修改USB OTG设备树

修改为下面的内容

&usbotg_hs {
	phys = <&usbphyc_port1 0>;
	phy-names = "usb2-phy";
	usb-role-switch;
	status = "okay";
};

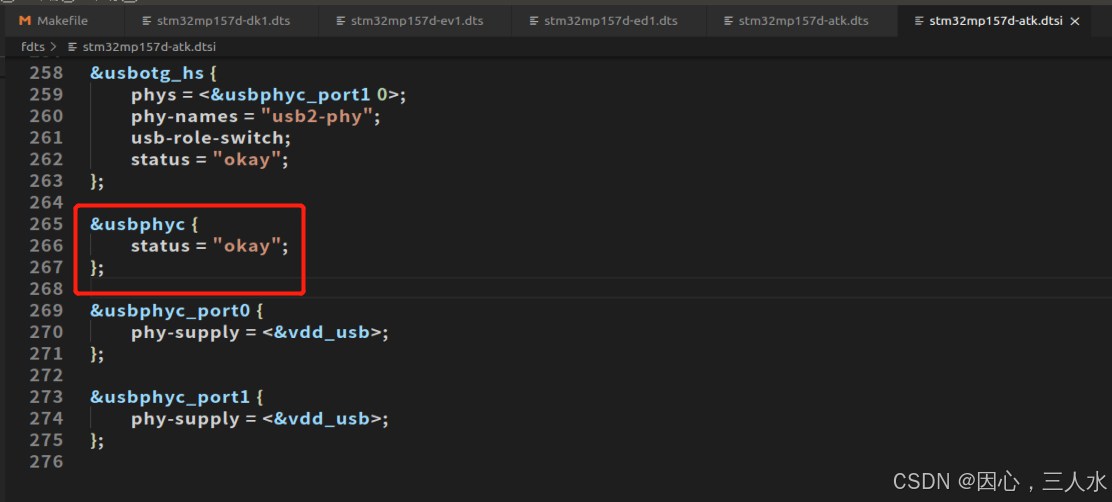

再在下面添加一个设备信息

&usbphyc {
	status = "okay";
};

编译

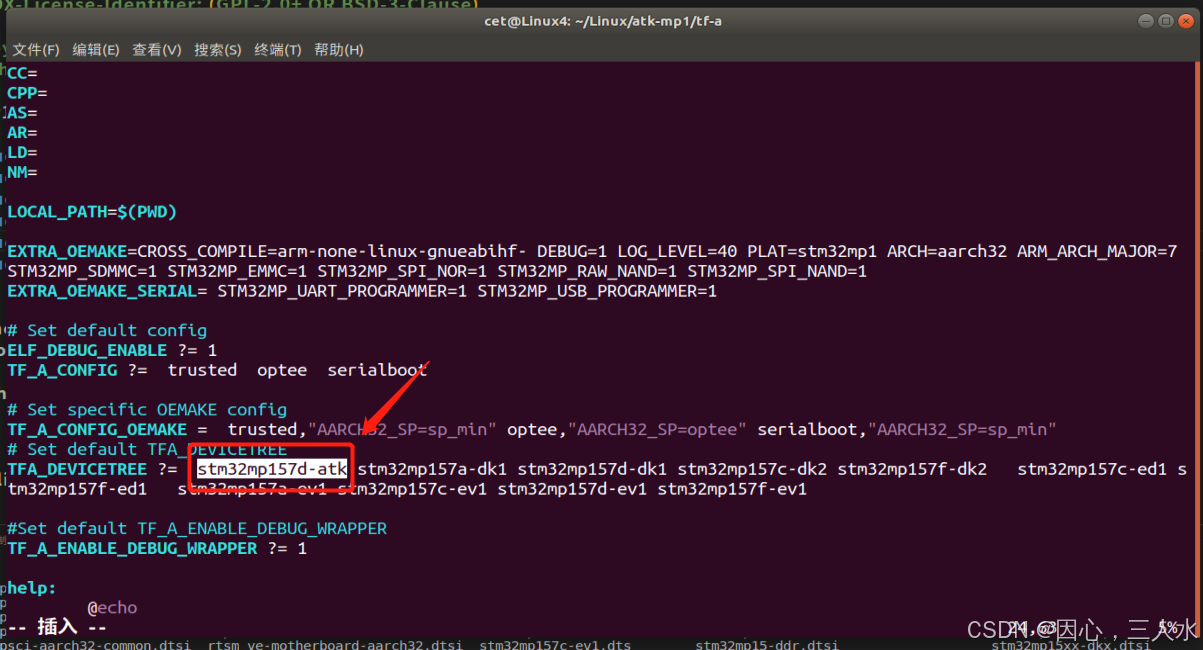

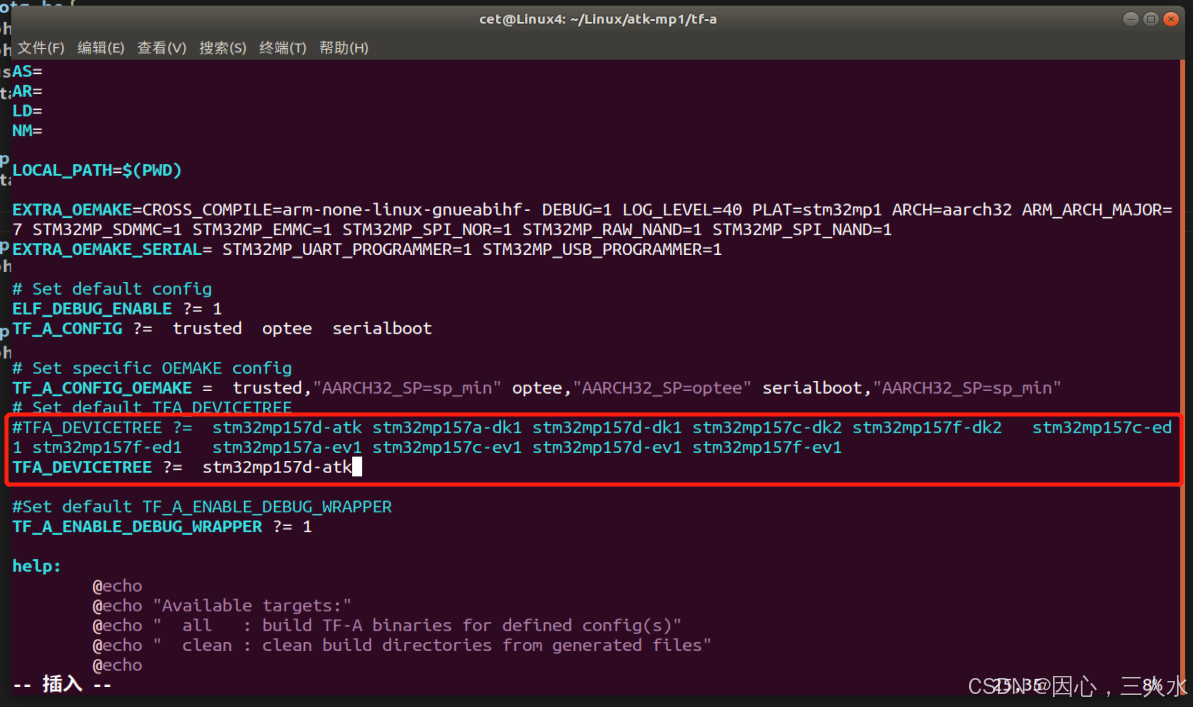

修改Makefile.sdk文件

只需要编译atk文件，同时可以减少编译时间

将编译的文件改为stm32mp157d-atk

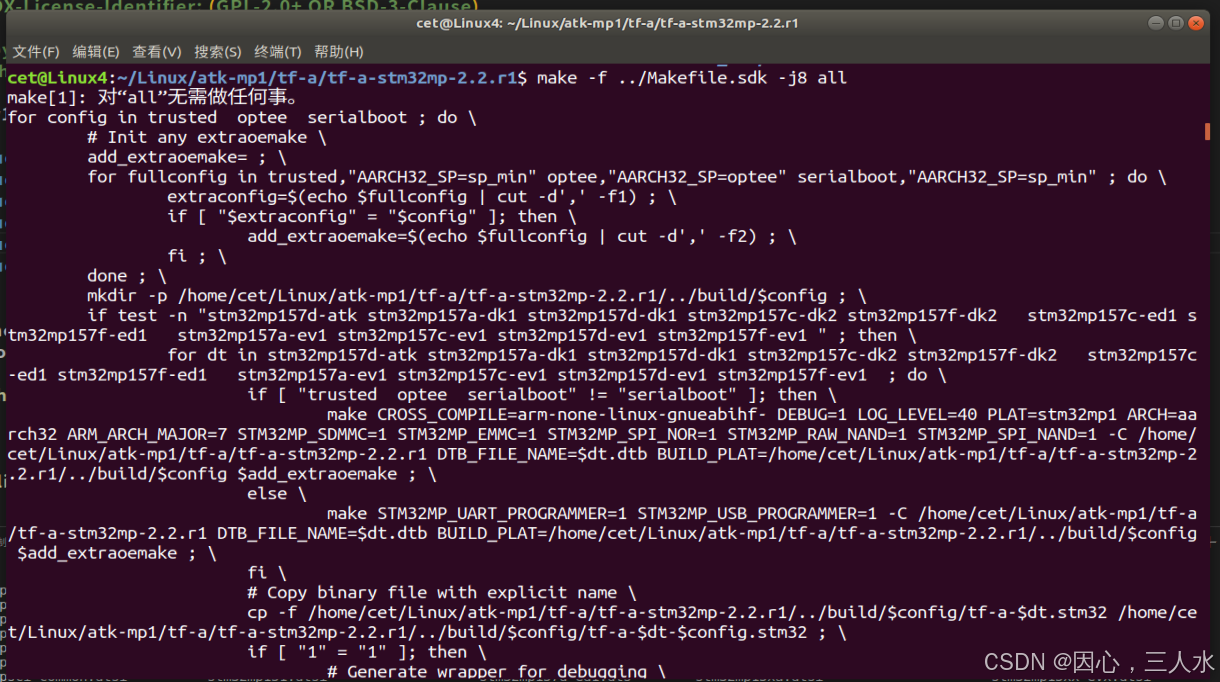

开始编译

make -f ../Makefile.sdk all		//编译，采用上一级目录的Makefile.sdk文件

make -f ../Makefile.sdk all -j8		//编译，采用上一级目录的Makefile.sdk文件，采用8个内核进行进行编译

这个时候的atk文件才是有用的

烧录

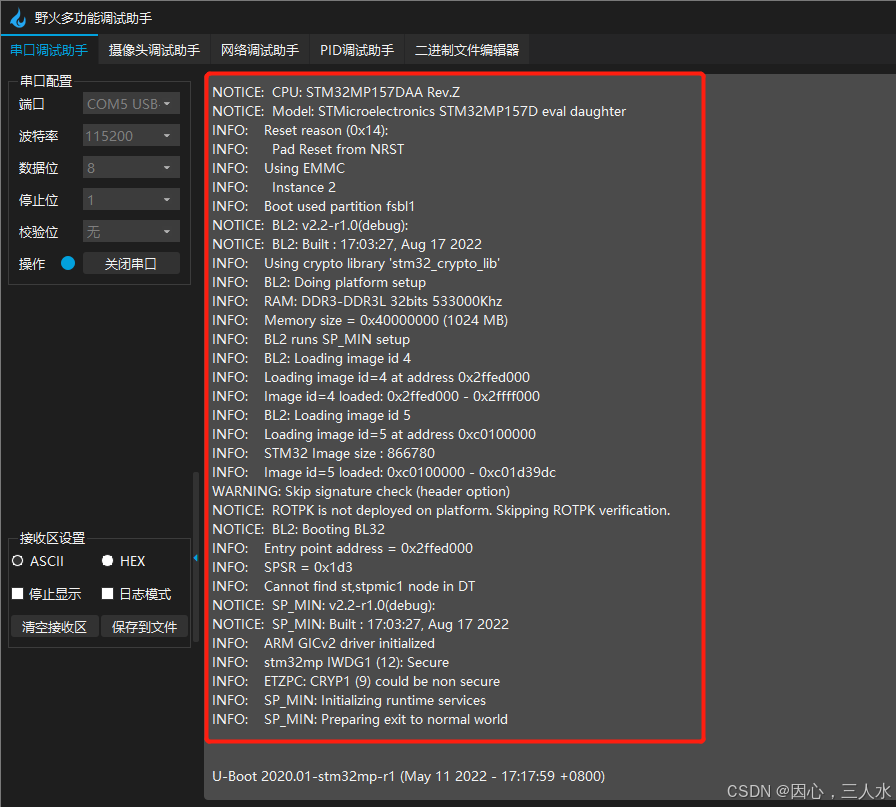

将编译好的tf-a-stm32mp157d-atk-trusted.stm32烧写进STM32MP157DAA开发板，重启开发板，串口输出TF-A信息，TF-A移植成功。
