4-基于stm32单片机温湿度MQ4天然气检测云平台数据显示程序代码原理图PCB元件清单

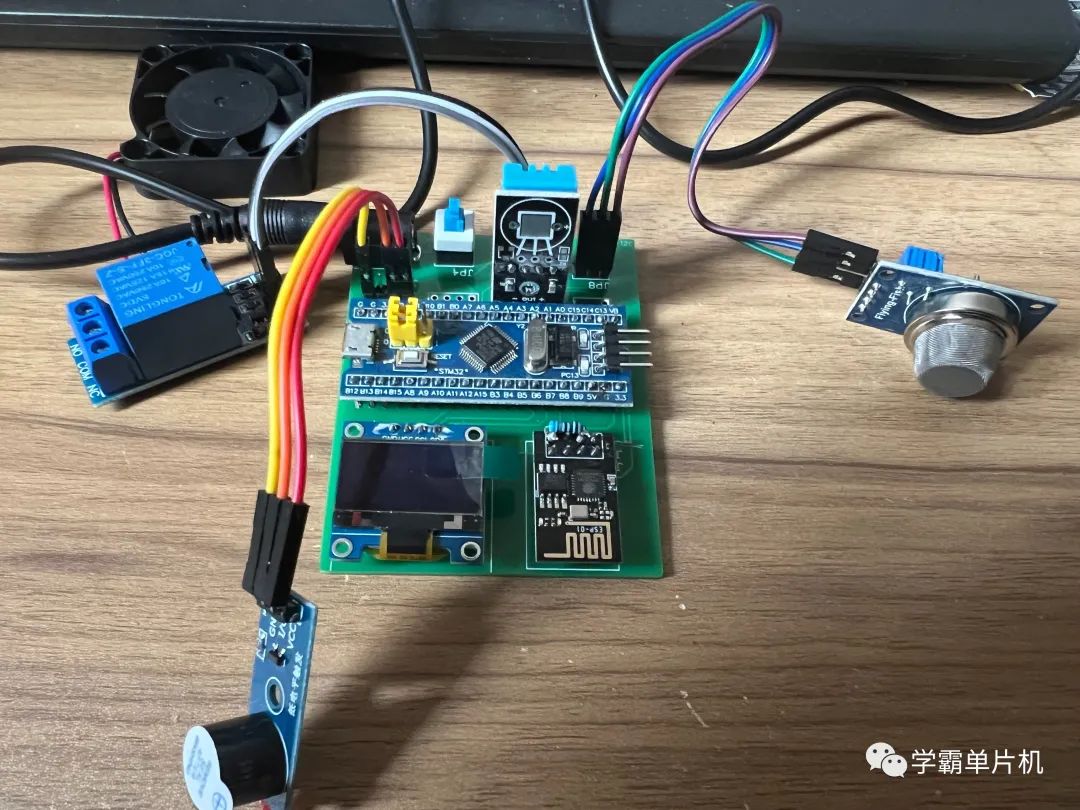

功能介绍：采用stm32单片机+DHT11温湿度+MQ4天然气+继电器风扇+蜂鸣器+ESP8266模块+OLED显示屏，通过MQ4传感器采集天然气浓度，采用DHT11温湿度采集温湿度，分别显示到OLED屏幕上，如果温度超过上限值或者浓度大于上限值，继电器会驱动风扇进行排气，上限值可以在程序中进行更改，并且通过ESP8266的WIFI模块 上传到onenet云平台，可在云平台网页端或者手机APP进行查看相关数据，全部资料都经过实物验证，程序有中文注释，新手容易看懂，资料分享下载链接：设计资料合集

4-基于stm32单片机温湿度MQ4天然气检测云平台数据显示（程序+原理图+PCB+元件清单+全套资料）

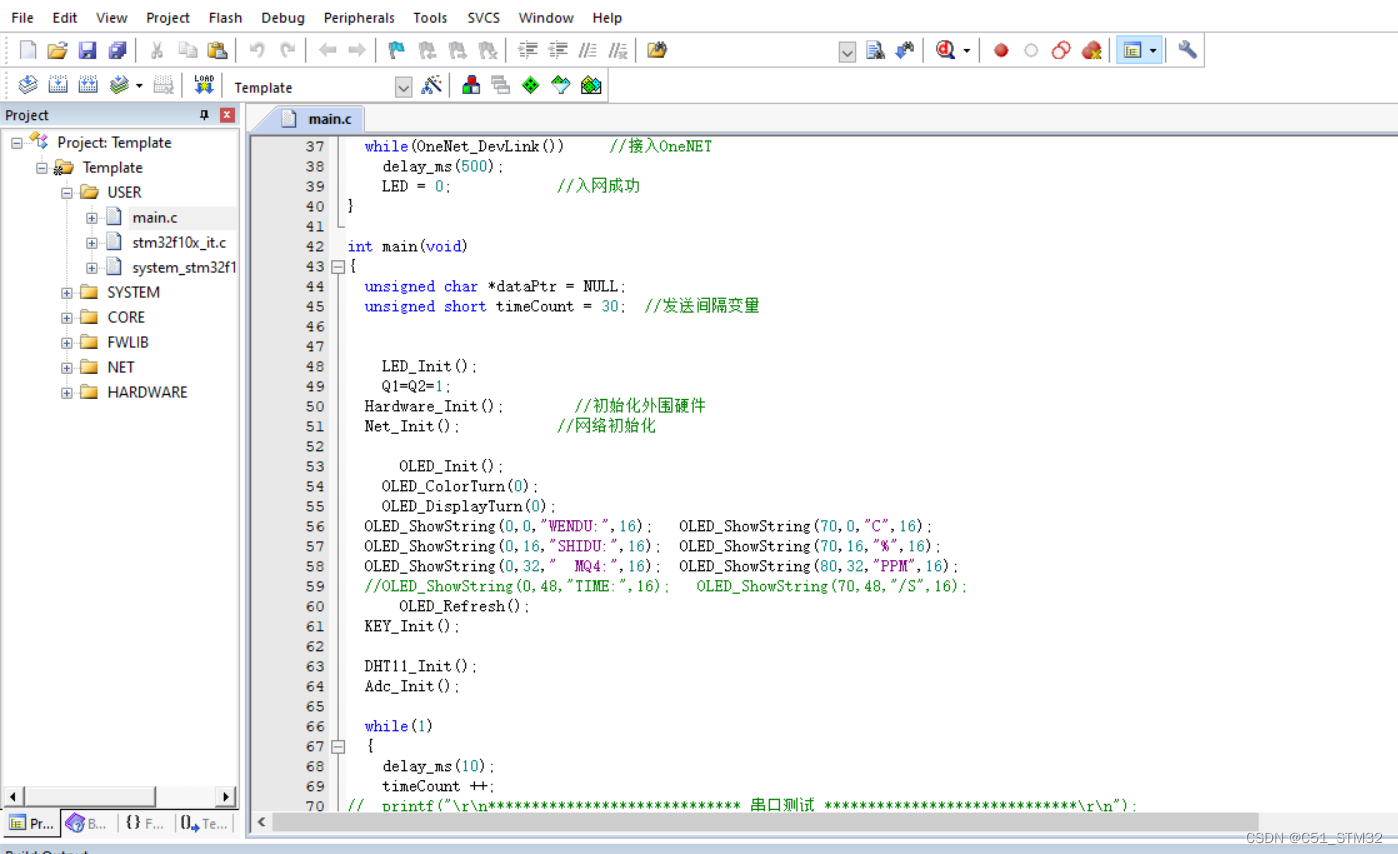

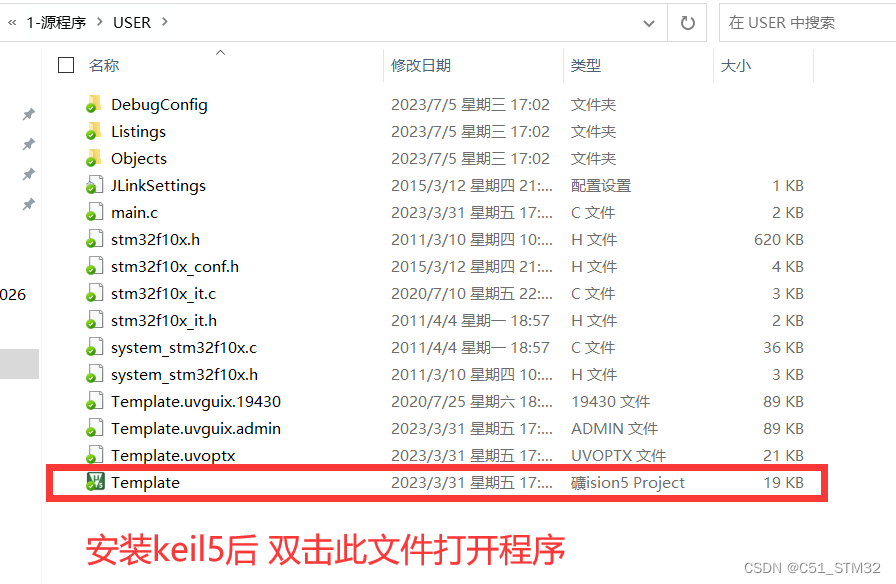

//程序中文注释，新手容易看懂
//硬件驱动
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "oled.h"
#include "key.h"
#include "adc.h"
#include "bsp_dht11.h"
//硬件初始化
void Hardware_Init(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级

	delay_init();			//延时函数初始化

	Usart1_Init(115200);	//串口1初始化为115200
	Usart2_Init(115200); 	//串口2，驱动ESP8266用
	LED_Init();				//LED初始化
}

void Net_Init()
{
	ESP8266_Init();					//初始化ESP8266

	while(OneNet_DevLink())			//接入OneNET
		delay_ms(500);
		LED = 0;						//入网成功
}

int main(void)
{
	unsigned char *dataPtr = NULL;
	unsigned short timeCount = 30;	//发送间隔变量


		LED_Init();
		Q1=Q2=1;
	Hardware_Init();				//初始化外围硬件
	Net_Init();						//网络初始化

			OLED_Init();
		OLED_ColorTurn(0);
		OLED_DisplayTurn(0);
	OLED_ShowString(0,0,"WENDU:",16);   OLED_ShowString(70,0,"C",16);
	OLED_ShowString(0,16,"SHIDU:",16); 	OLED_ShowString(70,16,"%",16);
	OLED_ShowString(0,32,"  MQ4:",16);  OLED_ShowString(80,32,"PPM",16);
	//OLED_ShowString(0,48,"TIME:",16);   OLED_ShowString(70,48,"/S",16);
			OLED_Refresh();
	KEY_Init();

	DHT11_Init();
	Adc_Init();

	while(1)
	{
		delay_ms(10);
		timeCount ++;
//	printf("\r\n***************************** 串口测试 *****************************\r\n");
		if(timeCount >= 30)	//发送间隔
		{
			OneNet_SendData();	//发送数据

			timeCount = 0;
			ESP8266_Clear();
		}

		dataPtr = ESP8266_GetIPD(0);
		if(dataPtr != NULL)
		{
			OneNet_RevPro(dataPtr);
		}

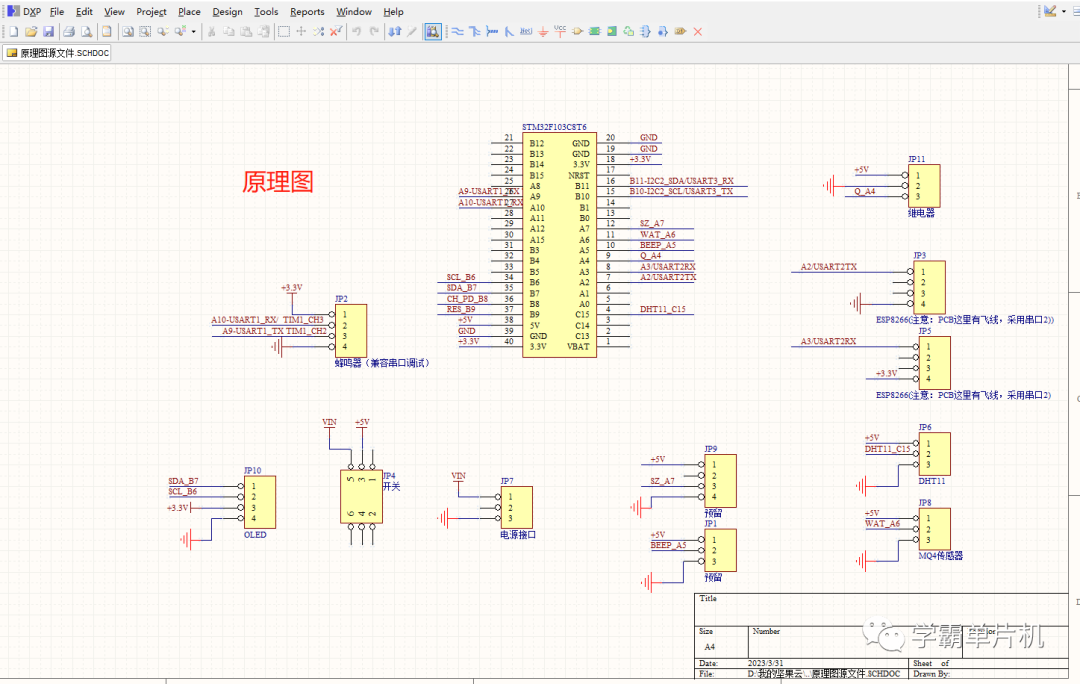

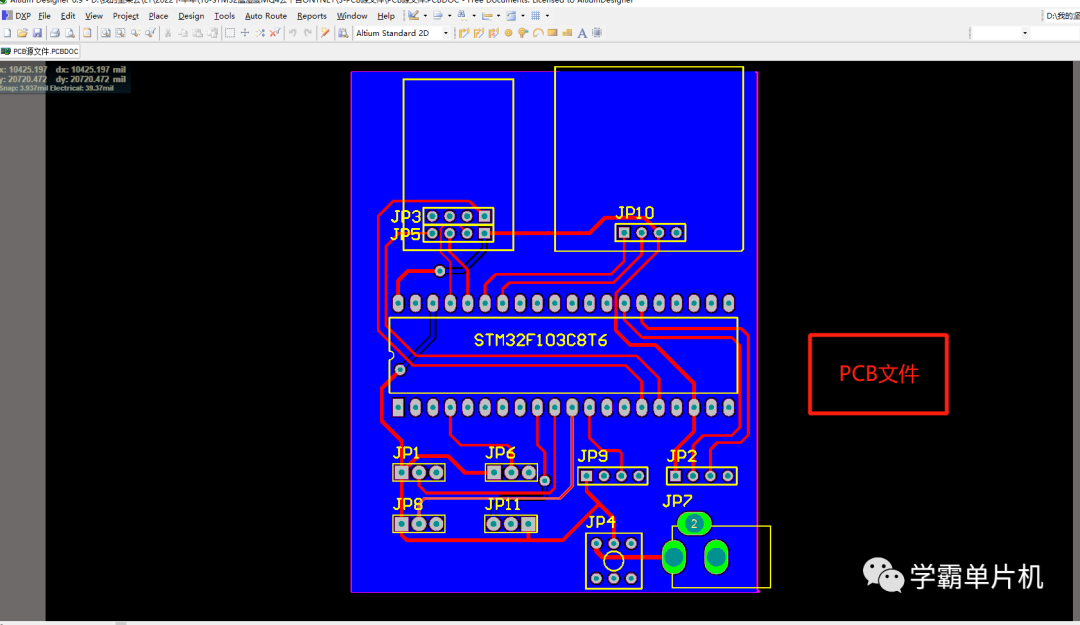

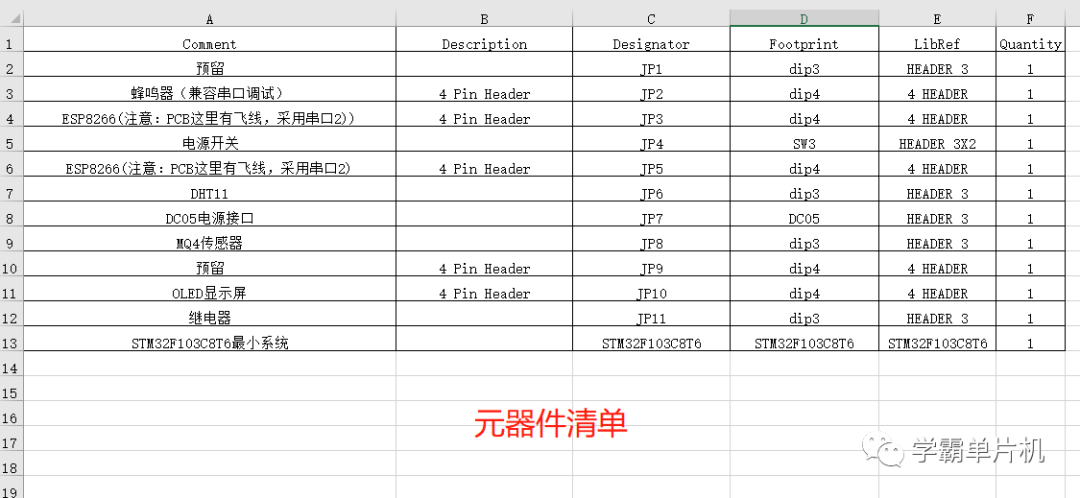

stm32单片机最小系统讲解：
电源
电就是MCU要吃的饭，不吃饭，stm32芯片肯定不能工作。
stm32最小系统板需要5v和3.3v两种电压，一般可以直接通过USB提供5v电压，也可以用电源适配器提供5V电压。而3.3v电压可以通过稳压芯片如ASM1117-3.3v等，把5v电压降为3.3v输出。

USB接口，提供的5v电压经过ASM1117-3.3v后降为3v3,(10*10^4pF=0.1u)用于电源滤波，高频滤波用小电容，低频滤波用大电容。D3是一个led用以指示电源工况，其上的510R即510.0Ω用以限流，防止led灯烧坏。
USB接口，提供5v电压，同时它也是一个模拟串口，其D-和D+引脚与ch340相应引脚连接构成一个串口设备。
stm32吃的是3v3将其VDD和VSS引脚分别连接到3v3和GND，就解决了stm32的吃饭问题。

注意：VBAT是stm32芯片的备用3.3v电源输入端，当没有备用电源是也需要将VBAT接到VDD上去。
VDDA和VSSA是模拟电源输入口，用以给stm32芯片内部ADC，复位电路供电因此必须分别接到VDD和VSS上。

复位电路
人工作久了容易自闭、精神恍惚，这时需要睡一觉就以重新焕发活力。stm32工作久了也容易“精神恍惚”————程序跑飞，也需要复位。

stm32的NRST引脚是复位信号接收引脚与RESET相连，芯片低电平复位。如上图所示，当芯片刚上电时，电容充电导通，此时RESET=0，芯片复位；当按下复位按钮时，RESET接地，芯片复位。

晶振电路
晶振是芯片的心跳，每一次脉冲激励芯片执行一条指令，因此晶振的重要性不言而喻。

stm32的晶振电路，8M无源晶振，其中（1M）用于稳定晶振的脉冲波形，(20P)和(20P)一方面构成晶振起振的必要回路，另一方面匹配电容，同时还具有调节晶振电路频率的作用。

注意：OSC32IN是外部32.768K晶振输入口，可以直接接时钟信号，也可以不洁作IO用。OSCIN是外部系统时钟输入信号，可以接时钟信号，也可以不接做IO口用，此时stm32用芯片内部的RC电路起振产生时钟信号。
