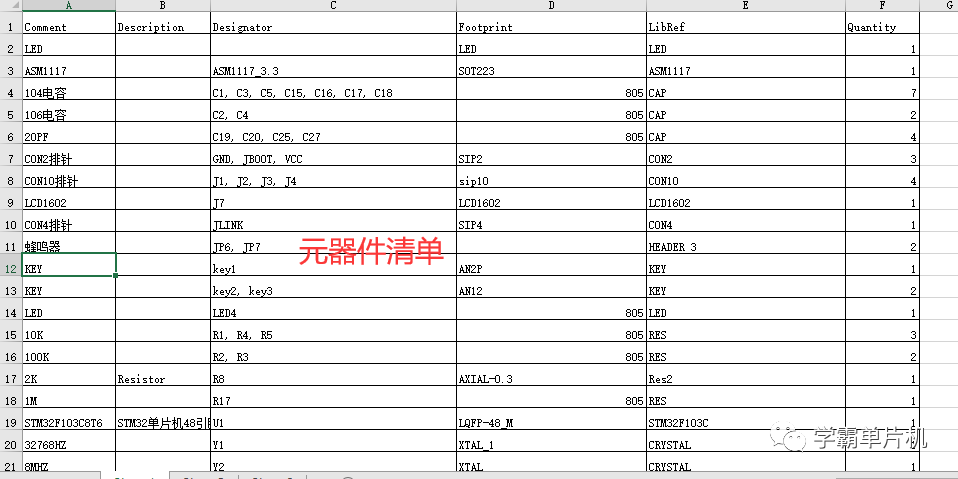

3-基于stm32单片机水位检测测量报警LCD1602显示程序源码原理图元件清单

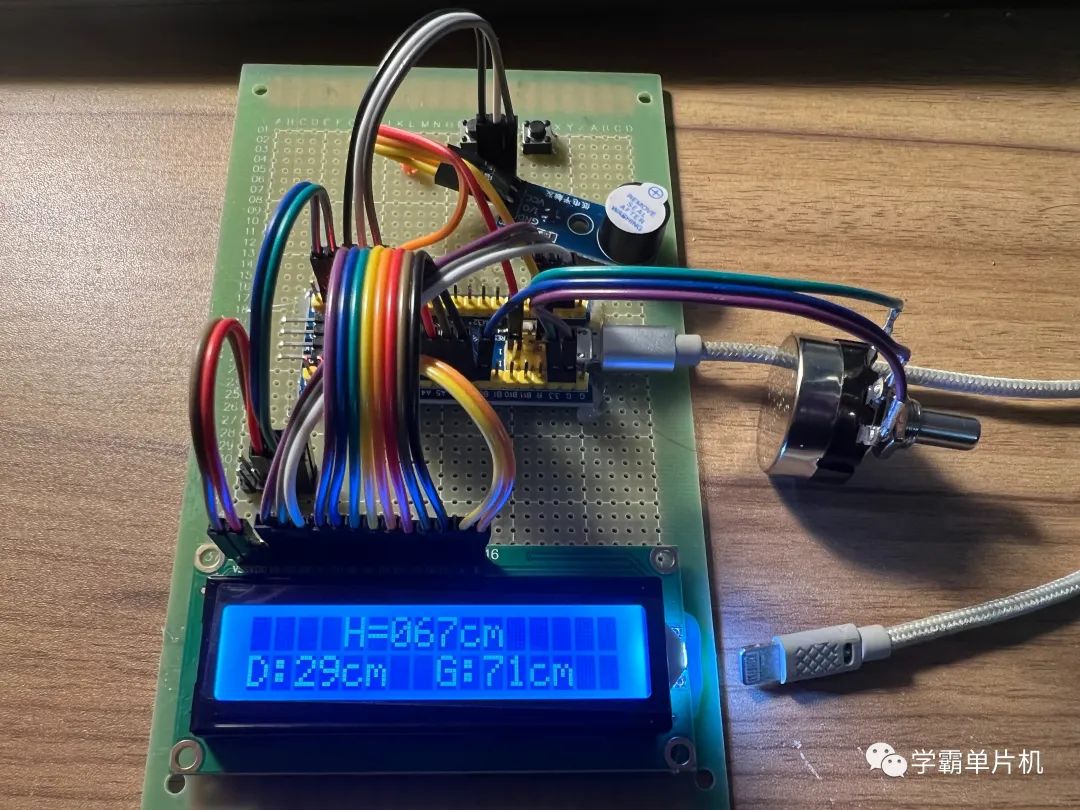

功能介绍:采用stm32单片机+电位器+LCD1602显示屏+蜂鸣器+按键,通过电位器来模拟当前的水位高度,通过扭转电位器来改变水位高度,并且显示到屏幕上,通过按键设置上限值和下限值,超过值蜂鸣器进行报警,STM32 ADC是一种高精度、高性能的模拟信号采集器。它能够将外部的模拟信号转换成数字信号,然后进行数字信号处理。STM32 ADC采用的是逐次逼近式转换(SAR)技术,这种技术的采集速度相比其他采样技术更快,动态性能更高。全部资料都经过实物验证,程序有中文注释,新手容易看懂,资料分享下载链接:设计资料合集

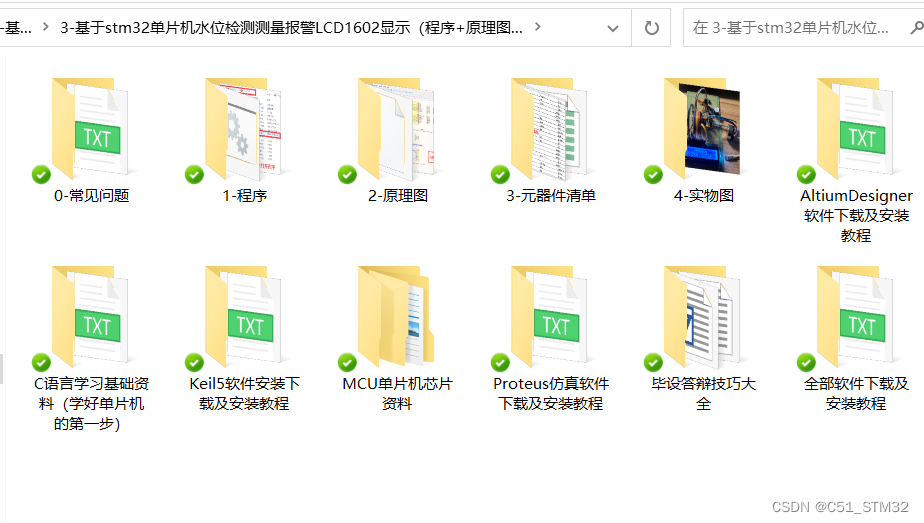

3-基于stm32单片机水位检测测量报警LCD1602显示(程序+原理图+元件清单+演示视频)

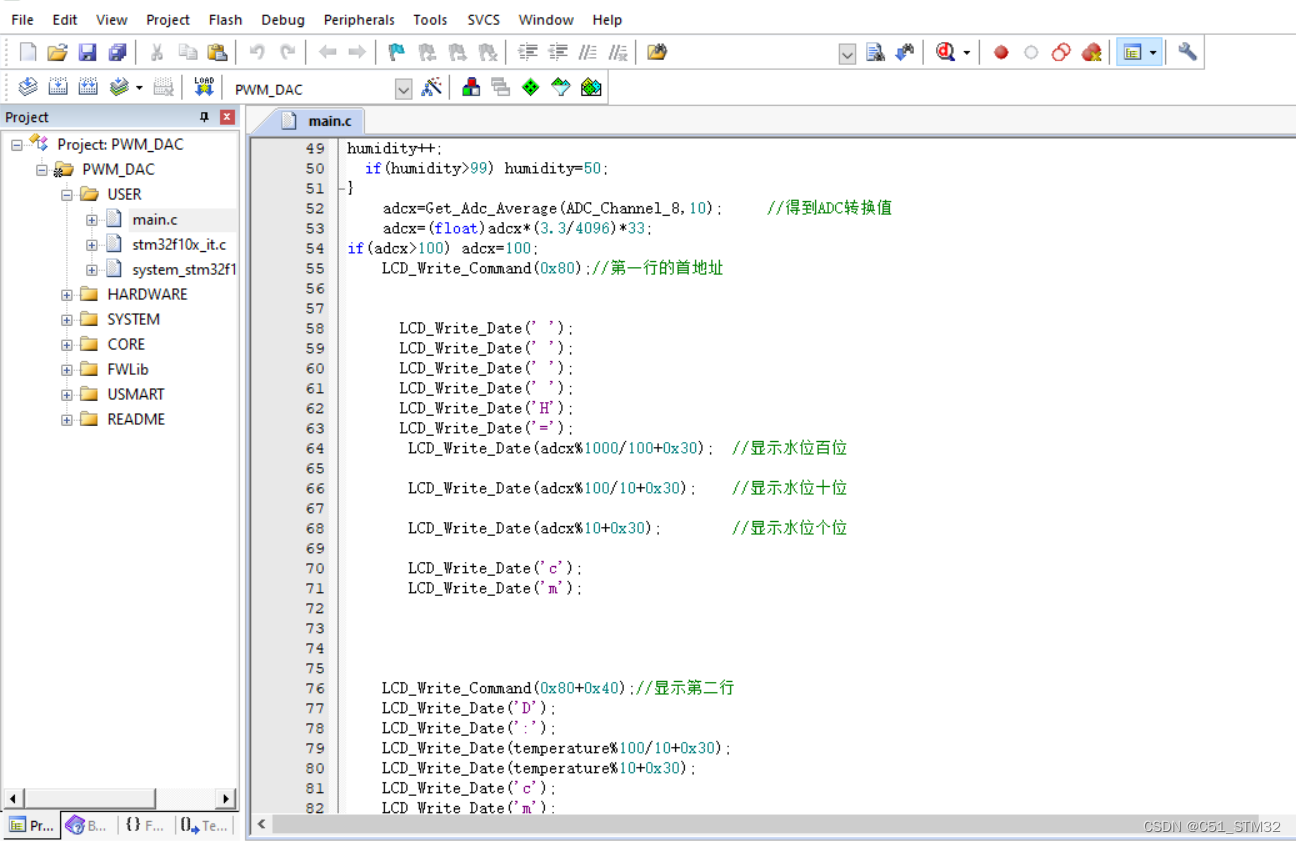

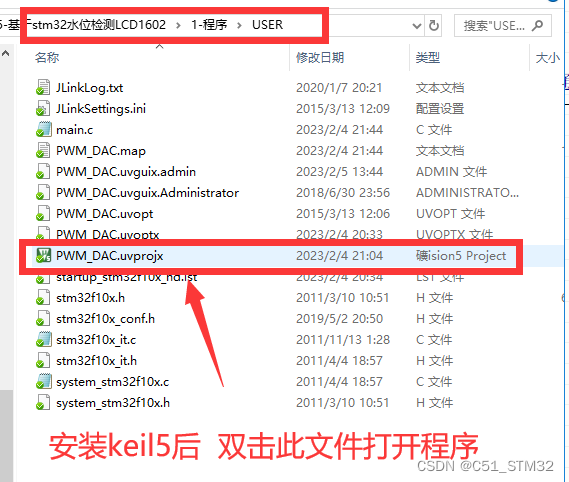

//程序中文注释,新手容易看懂
void PWM_DAC_Set(u16 vol)
{
	float temp=vol;
	temp/=100;
	temp=temp*256/3.3;
	TIM_SetCompare1(TIM1,temp);
}



 int main(void)
 {
	u16 adcx,b,adcx1;

	u8 temperature=20;
	u8 humidity=80;
		delay_init();	    	 //延时函数初始化
		LED_Init();			     //LED端口初始化
	  TIM3_Int_Init(4999,7199);
		LCD1602_Init();
	 	KEY_Init();				  //KEY初始化
		Adc_Init();		  		//ADC初始化
	while(1)
	{
if(KEY0==0)
{
temperature++;
	if(temperature>49) temperature=1;
}
if(KEY1==0)
{
humidity++;
	if(humidity>99) humidity=50;
}
		adcx=Get_Adc_Average(ADC_Channel_8,10);  		//得到ADC转换值
		adcx=(float)adcx*(3.3/4096)*33;
if(adcx>100) adcx=100;
		LCD_Write_Command(0x80);//第一行的首地址


			LCD_Write_Date(' ');
			LCD_Write_Date(' ');
			LCD_Write_Date(' ');
			LCD_Write_Date(' ');
			LCD_Write_Date('H');
			LCD_Write_Date('=');
			 LCD_Write_Date(adcx%1000/100+0x30);	//显示水位百位

			 LCD_Write_Date(adcx%100/10+0x30);    //显示水位十位

			 LCD_Write_Date(adcx%10+0x30);        //显示水位个位

			 LCD_Write_Date('c');
			 LCD_Write_Date('m');




		LCD_Write_Command(0x80+0x40);//显示第二行
		LCD_Write_Date('D');
		LCD_Write_Date(':');
		LCD_Write_Date(temperature%100/10+0x30);
		LCD_Write_Date(temperature%10+0x30);
		LCD_Write_Date('c');
		LCD_Write_Date('m');
		LCD_Write_Date(' ');
		LCD_Write_Date(' ');

		LCD_Write_Date('G');
		LCD_Write_Date(':');
		LCD_Write_Date(humidity%100/10+0x30);
		LCD_Write_Date(humidity%10+0x30);
		LCD_Write_Date('c');
		LCD_Write_Date('m');

if(adcx<temperature||adcx>humidity)
{
	LED0=1;
	BEEP=0;
}
else
{
	LED0=0;
	BEEP=1;
}

}

 }

//定时器3中断服务程序
void TIM3_IRQHandler(void)   //TIM3中断
{
	if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET) //检查指定的TIM中断发生与否:TIM 中断源
		{
		TIM_ClearITPendingBit(TIM3, TIM_IT_Update  );  //清除TIMx的中断待处理位:TIM 中断源
		buf++;
			if(buf>2)
			{
				buf=0;
				if(s==0)//1个小时计时
				{
				t++;
				}

			if(s==1)//5分钟倒计时
			{
			t--;
			if(t<0) t=0;
			}

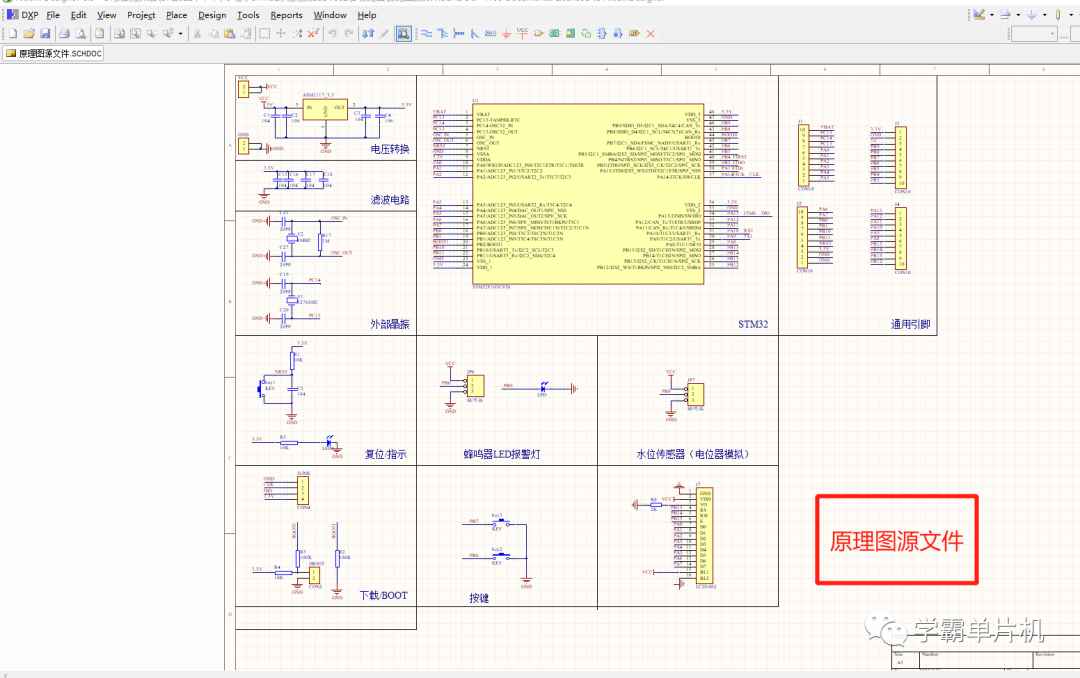

stm32单片机最小系统讲解:
电源
电就是MCU要吃的饭,不吃饭,stm32芯片肯定不能工作。
stm32最小系统板需要5v和3.3v两种电压,一般可以直接通过USB提供5v电压,也可以用电源适配器提供5V电压。而3.3v电压可以通过稳压芯片如ASM1117-3.3v等,把5v电压降为3.3v输出。


USB接口,提供的5v电压经过ASM1117-3.3v后降为3v3,(10*10^4pF=0.1u)用于电源滤波,高频滤波用小电容,低频滤波用大电容。D3是一个led用以指示电源工况,其上的510R即510.0Ω用以限流,防止led灯烧坏。
USB接口,提供5v电压,同时它也是一个模拟串口,其D-和D+引脚与ch340相应引脚连接构成一个串口设备。
stm32吃的是3v3将其VDD和VSS引脚分别连接到3v3和GND,就解决了stm32的吃饭问题。

注意:VBAT是stm32芯片的备用3.3v电源输入端,当没有备用电源是也需要将VBAT接到VDD上去。
VDDA和VSSA是模拟电源输入口,用以给stm32芯片内部ADC,复位电路供电因此必须分别接到VDD和VSS上。

复位电路
人工作久了容易自闭、精神恍惚,这时需要睡一觉就以重新焕发活力。stm32工作久了也容易“精神恍惚”————程序跑飞,也需要复位。


stm32的NRST引脚是复位信号接收引脚与RESET相连,芯片低电平复位。如上图所示,当芯片刚上电时,电容充电导通,此时RESET=0,芯片复位;当按下复位按钮时,RESET接地,芯片复位。

晶振电路
晶振是芯片的心跳,每一次脉冲激励芯片执行一条指令,因此晶振的重要性不言而喻。


stm32的晶振电路,8M无源晶振,其中(1M)用于稳定晶振的脉冲波形,(20P)和(20P)一方面构成晶振起振的必要回路,另一方面匹配电容,同时还具有调节晶振电路频率的作用。

注意:OSC32IN是外部32.768K晶振输入口,可以直接接时钟信号,也可以不洁作IO用。OSCIN是外部系统时钟输入信号,可以接时钟信号,也可以不接做IO口用,此时stm32用芯片内部的RC电路起振产生时钟信号。
