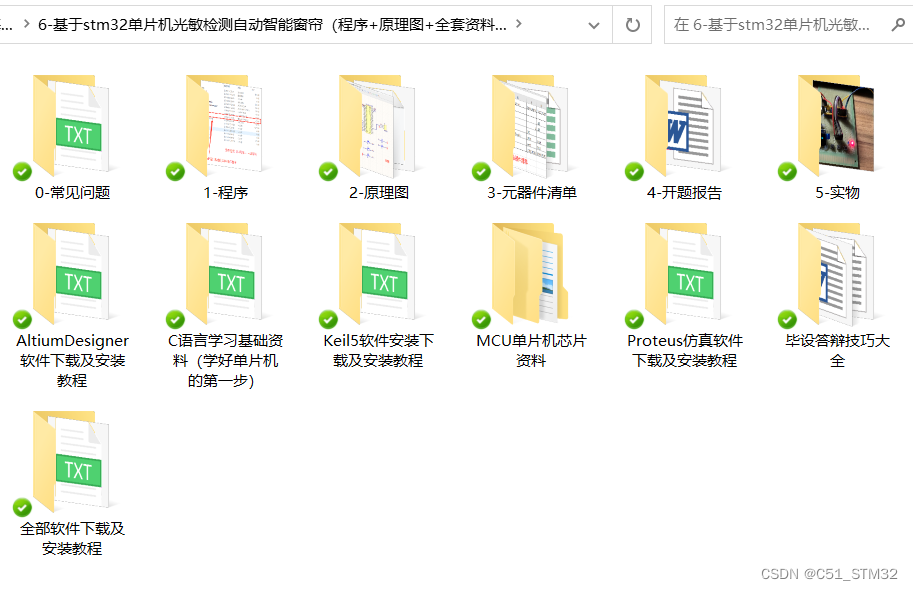

采用stm32单片机+OLED显示屏+光敏模块+LED指示灯+按键,通过光敏传感器采集当前的光照强度,显示到OLED显示屏上,按键可以进行设置光照强度的阈值,超过阈值代表是白天,窗帘自动打开,低于阈值代表是晚上,窗帘自动关闭,并且可以设置为手动模式,可以用按键打开和关闭窗帘,其中窗帘采用LED指示灯模拟代替,全部资料都经过实物验证,程序有中文注释,新手容易看懂,资料分享下载链接:设计资料合集

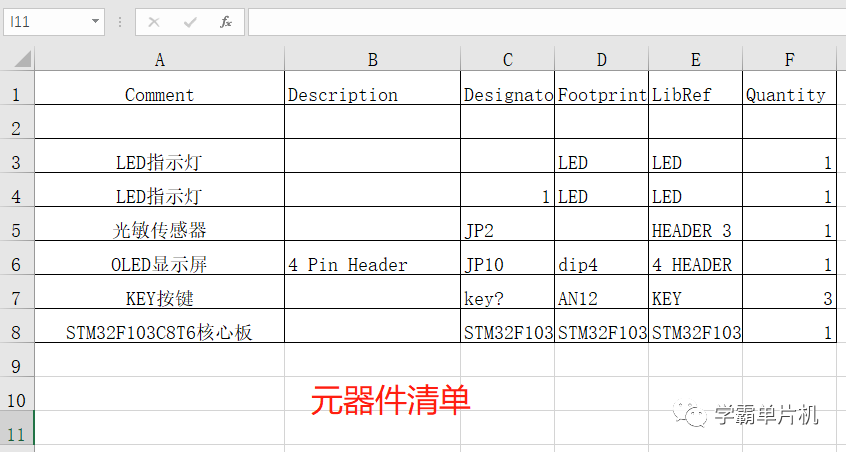

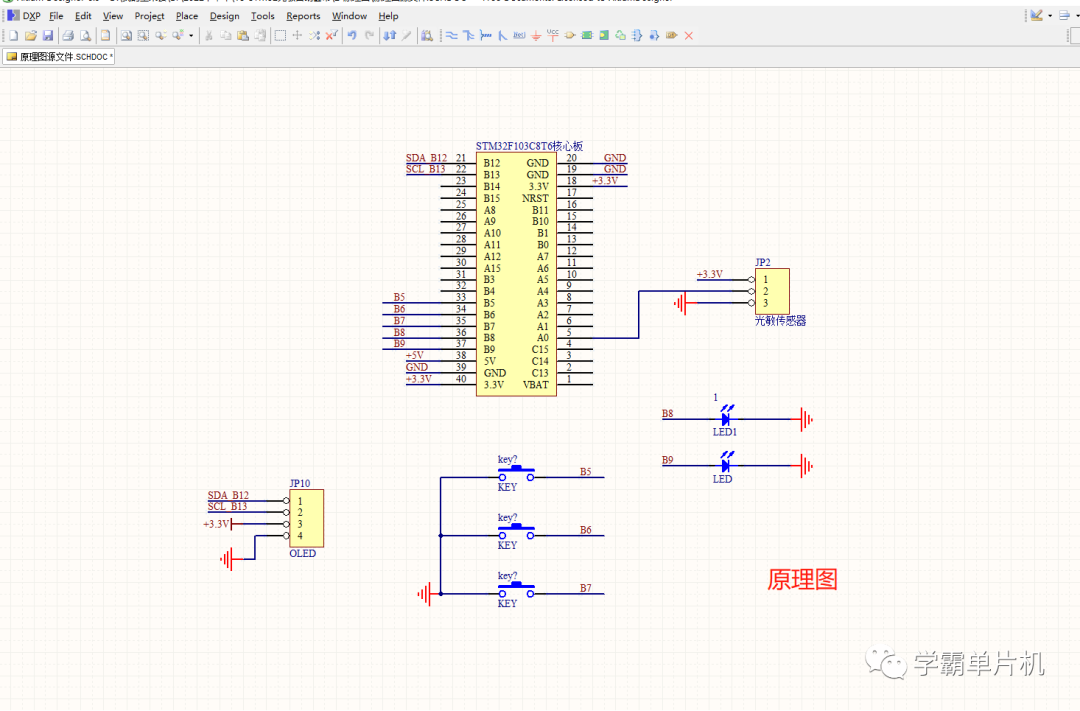

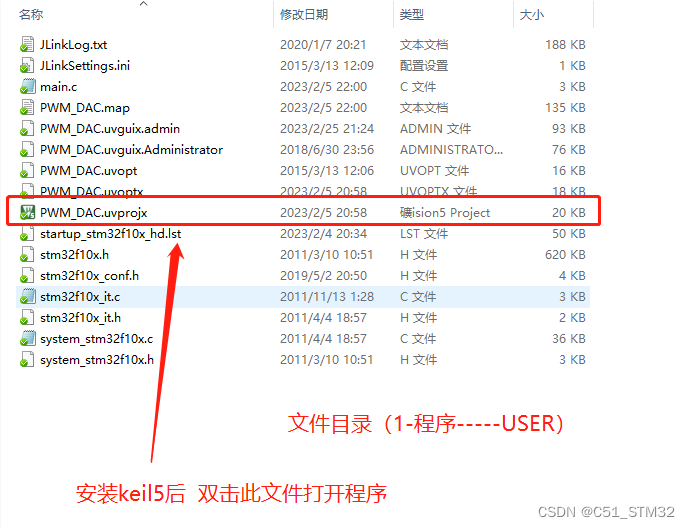

6-基于stm32单片机光敏检测自动智能窗帘(程序+原理图+全套资料)


//程序中文注释,新手容易看懂

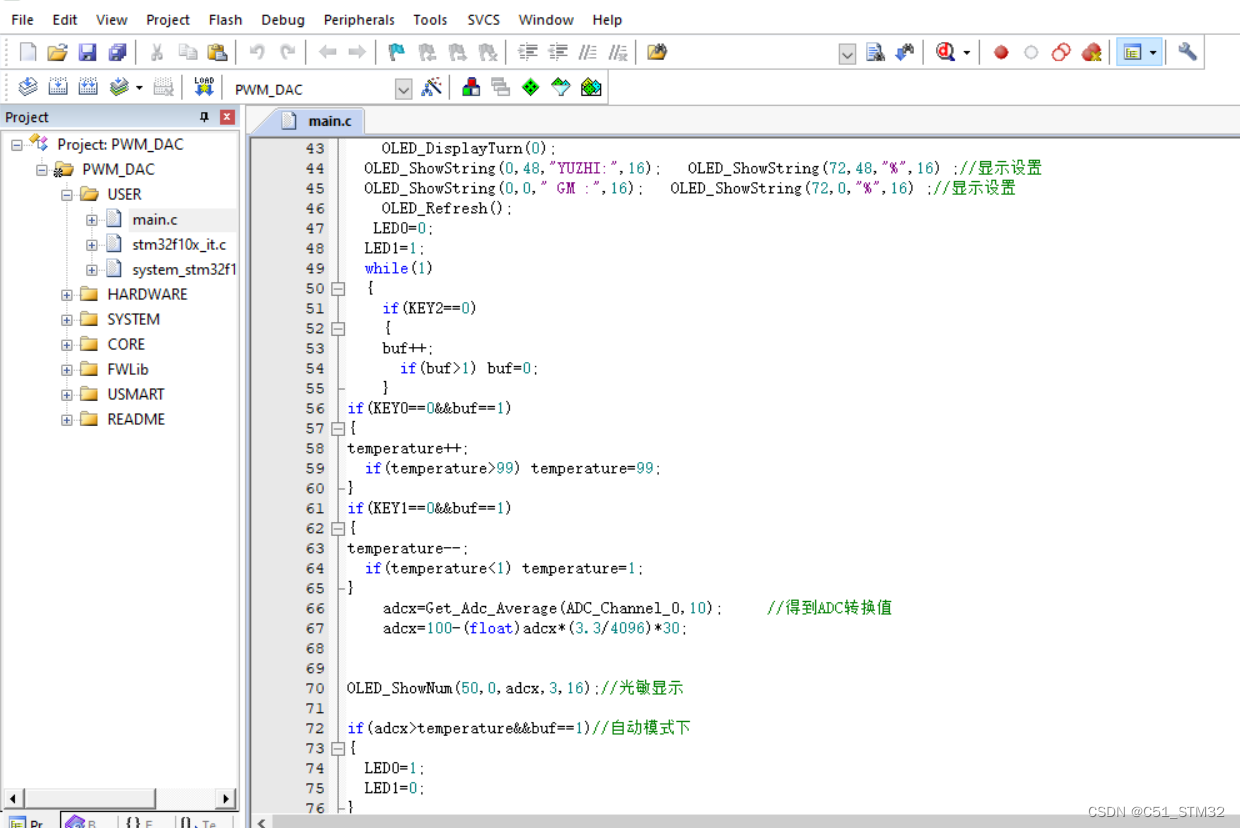

int main(void)
{
u16 adcx,b,adcx1,buf=0;
u8 temperature=20;
u8 humidity=80;
delay_init(); //延时函数初始化
LED_Init(); //LED端口初始化
// TIM3_Int_Init(4999,7199);
// LCD1602_Init();
KEY_Init(); //KEY初始化
Adc_Init(); //ADC初始化
OLED_Init();
OLED_ColorTurn(0);
OLED_DisplayTurn(0);
OLED_ShowString(0,48,"YUZHI:",16); OLED_ShowString(72,48,"%",16) ;//显示设置
OLED_ShowString(0,0," GM :",16); OLED_ShowString(72,0,"%",16) ;//显示设置
OLED_Refresh();
LED0=0;
LED1=1;
while(1)
{
if(KEY2==0)
{
buf++;
if(buf>1) buf=0;
}
if(KEY0==0&&buf==1)
{
temperature++;
if(temperature>99) temperature=99;
}
if(KEY1==0&&buf==1)
{
temperature--;
if(temperature<1) temperature=1;
}
adcx=Get_Adc_Average(ADC_Channel_0,10); //得到ADC转换值
adcx=100-(float)adcx*(3.3/4096)*30;
OLED_ShowNum(50,0,adcx,3,16);//光敏显示
if(adcx>temperature&&buf==1)//自动模式下
{
LED0=1;
LED1=0;
}
if(adcx<temperature&&buf==1)//自动模式下
{
LED0=0;
LED1=1;
}
if(buf==1) OLED_ShowString(90,24,"ZD",16);
else OLED_ShowString(90,24,"SD",16);
if(KEY0==0&&buf==0)//手动模式打开
{
LED0=0;
LED1=1;
}
if(KEY1==0&&buf==0)//手动模式关闭
{
LED0=1;
LED1=0;
}
OLED_ShowNum(50,48,temperature,2,16);//阈值显示
OLED_Refresh();
}
}
//定时器3中断服务程序
void TIM3_IRQHandler(void) //TIM3中断
{
if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET) //检查指定的TIM中断发生与否:TIM 中断源
{
TIM_ClearITPendingBit(TIM3, TIM_IT_Update ); //清除TIMx的中断待处理位:TIM 中断源
buf++;
if(buf>2)
{
buf=0;
if(s==0)//1个小时计时
{
t++;
}
if(s==1)//5分钟倒计时
{
t--;
if(t<0) t=0;
}
}
if(t>3600)//大于1小时 提醒




stm32单片机最小系统讲解:
电源
电就是MCU要吃的饭,不吃饭,stm32芯片肯定不能工作。
stm32最小系统板需要5v和3.3v两种电压,一般可以直接通过USB提供5v电压,也可以用电源适配器提供5V电压。而3.3v电压可以通过稳压芯片如ASM1117-3.3v等,把5v电压降为3.3v输出。
USB接口,提供的5v电压经过ASM1117-3.3v后降为3v3,(10*10^4pF=0.1u)用于电源滤波,高频滤波用小电容,低频滤波用大电容。D3是一个led用以指示电源工况,其上的510R即510.0Ω用以限流,防止led灯烧坏。
USB接口,提供5v电压,同时它也是一个模拟串口,其D-和D+引脚与ch340相应引脚连接构成一个串口设备。
stm32吃的是3v3将其VDD和VSS引脚分别连接到3v3和GND,就解决了stm32的吃饭问题。
注意:VBAT是stm32芯片的备用3.3v电源输入端,当没有备用电源是也需要将VBAT接到VDD上去。
VDDA和VSSA是模拟电源输入口,用以给stm32芯片内部ADC,复位电路供电因此必须分别接到VDD和VSS上。
复位电路
人工作久了容易自闭、精神恍惚,这时需要睡一觉就以重新焕发活力。stm32工作久了也容易“精神恍惚”————程序跑飞,也需要复位。
stm32的NRST引脚是复位信号接收引脚与RESET相连,芯片低电平复位。如上图所示,当芯片刚上电时,电容充电导通,此时RESET=0,芯片复位;当按下复位按钮时,RESET接地,芯片复位。
晶振电路
晶振是芯片的心跳,每一次脉冲激励芯片执行一条指令,因此晶振的重要性不言而喻。
stm32的晶振电路,8M无源晶振,其中(1M)用于稳定晶振的脉冲波形,(20P)和(20P)一方面构成晶振起振的必要回路,另一方面匹配电容,同时还具有调节晶振电路频率的作用。
注意:OSC32IN是外部32.768K晶振输入口,可以直接接时钟信号,也可以不洁作IO用。OSCIN是外部系统时钟输入信号,可以接时钟信号,也可以不接做IO口用,此时stm32用芯片内部的RC电路起振产生时钟信号。
