该文介绍了一个使用STM32单片机结合BMP180气压传感器来测量海拔高度和温度的项目。程序中包含LCD1602显示屏显示功能，资料已实物验证并附有详细注释。此外，还涉及到STM32最小系统，包括电源、复位电路和晶振电路的讲解。

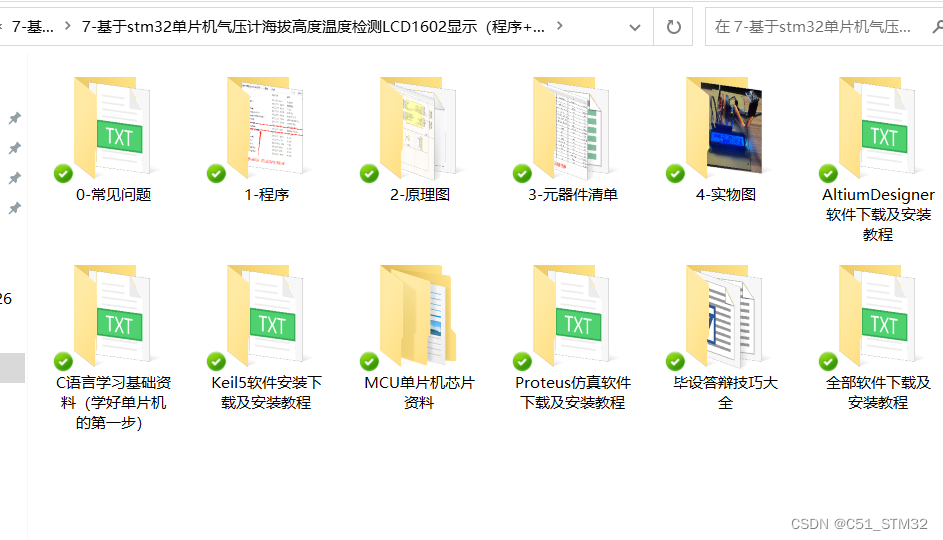

采用stm32单片机+BMP180传感器+LCD1602显示屏，采用BMP180采集当前的大气压强和温度，通过得知当前的气压经过算法计算，就可以得知当前的海拔高度，然后通过LCD1602显示屏显示当前的相关参数， BMP180气压计是新型数字气压传感器,具有非常高的性能,可用于高级移动设备,如智能手机,平板电脑和运动设备。全部资料都经过实物验证，程序有中文注释，新手容易看懂，资料分享下载链接：设计资料合集

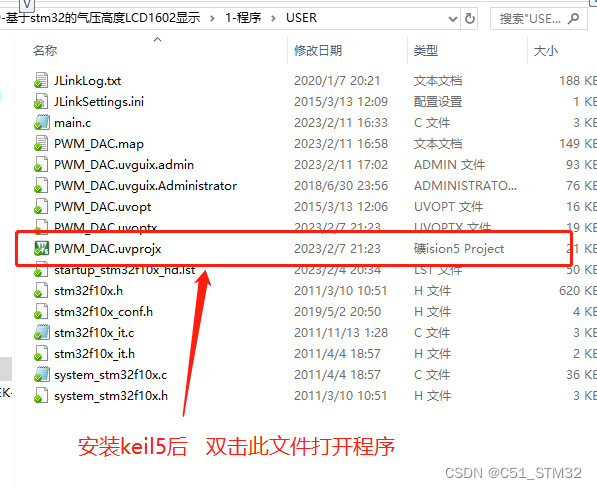

7-基于stm32单片机气压计海拔高度温度检测LCD1602显示（程序+原理图+全套资料）

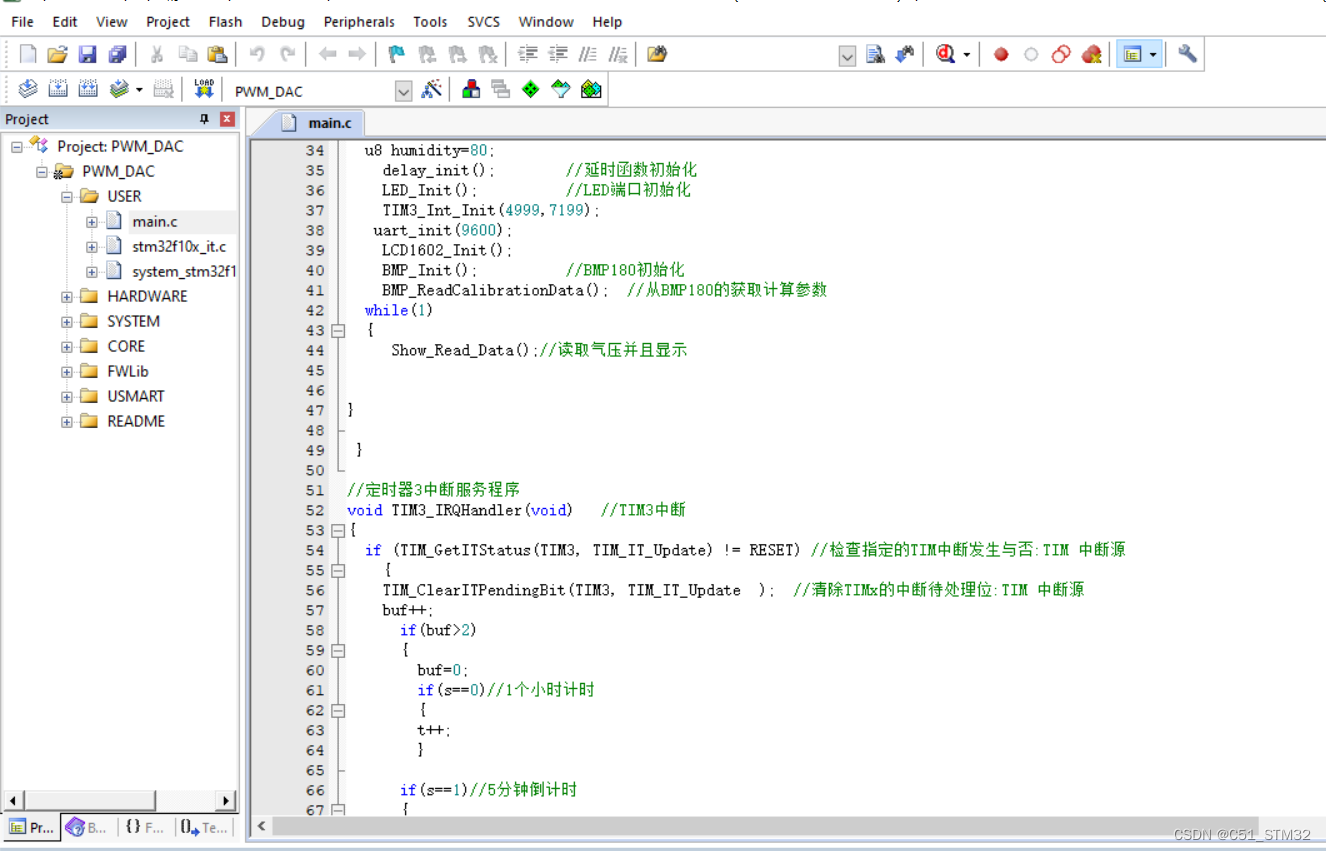

void PWM_DAC_Set(u16 vol)
{
	float temp=vol;
	temp/=100;
	temp=temp*256/3.3;
	TIM_SetCompare1(TIM1,temp);
}



 int main(void)
 {
	u16 adcx,b,adcx1;

	u8 temperature=20;
	u8 humidity=80;
		delay_init();	    	 //延时函数初始化
		LED_Init();			     //LED端口初始化
	  TIM3_Int_Init(4999,7199);
	 uart_init(9600);
		LCD1602_Init();
		BMP_Init();					 //BMP180初始化
		BMP_ReadCalibrationData();	//从BMP180的获取计算参数
	while(1)
	{
		 Show_Read_Data();//读取气压并且显示


}

 }

//定时器3中断服务程序
void TIM3_IRQHandler(void)   //TIM3中断
{
	if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET) //检查指定的TIM中断发生与否:TIM 中断源
		{
		TIM_ClearITPendingBit(TIM3, TIM_IT_Update  );  //清除TIMx的中断待处理位:TIM 中断源
		buf++;
			if(buf>2)
			{
				buf=0;
				if(s==0)//1个小时计时
				{
				t++;
				}

			if(s==1)//5分钟倒计时
			{
			t--;
			if(t<0) t=0;
			}
			}
if(t>3600)//大于1小时 提醒
{
  TIM_Cmd(TIM3, DISABLE);  //使能TIM3
	LED0=0;
}
		}

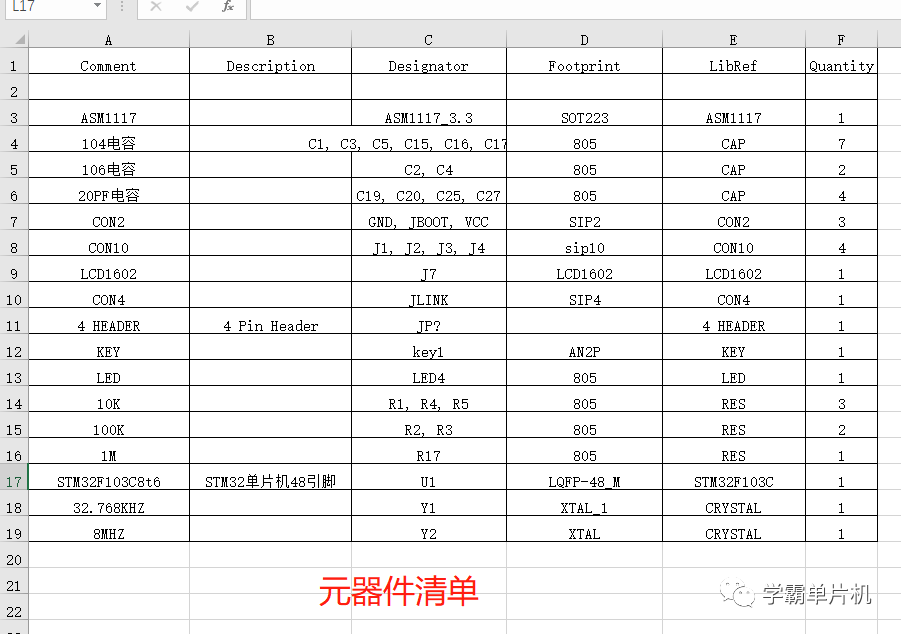

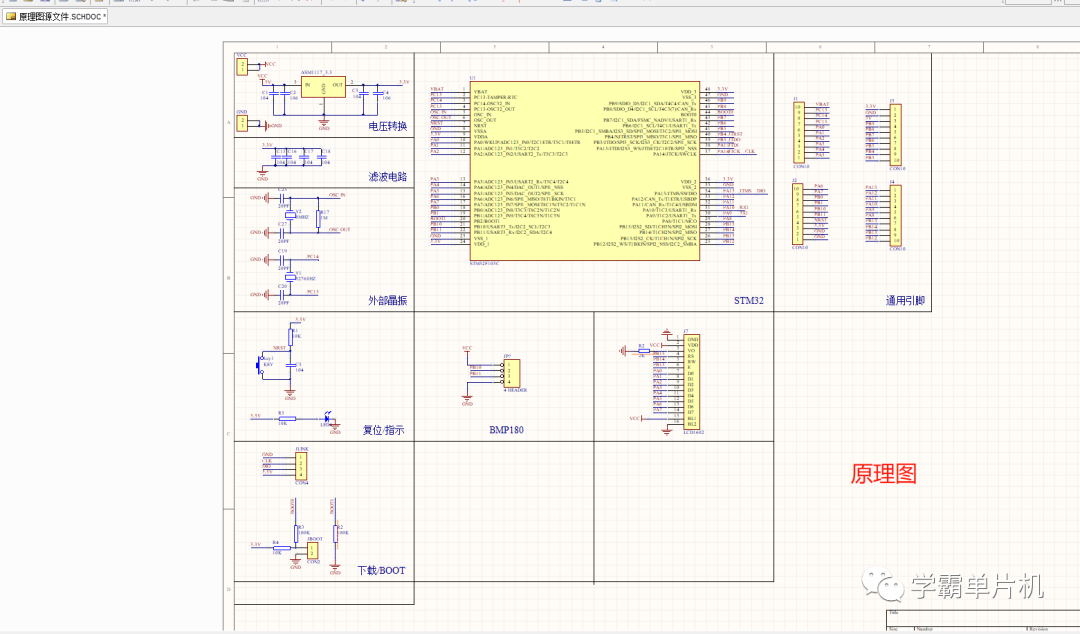

stm32单片机最小系统讲解：
电源
电就是MCU要吃的饭，不吃饭，stm32芯片肯定不能工作。
stm32最小系统板需要5v和3.3v两种电压，一般可以直接通过USB提供5v电压，也可以用电源适配器提供5V电压。而3.3v电压可以通过稳压芯片如ASM1117-3.3v等，把5v电压降为3.3v输出。

USB接口，提供的5v电压经过ASM1117-3.3v后降为3v3,(10*10^4pF=0.1u)用于电源滤波，高频滤波用小电容，低频滤波用大电容。D3是一个led用以指示电源工况，其上的510R即510.0Ω用以限流，防止led灯烧坏。
USB接口，提供5v电压，同时它也是一个模拟串口，其D-和D+引脚与ch340相应引脚连接构成一个串口设备。
stm32吃的是3v3将其VDD和VSS引脚分别连接到3v3和GND，就解决了stm32的吃饭问题。

注意：VBAT是stm32芯片的备用3.3v电源输入端，当没有备用电源是也需要将VBAT接到VDD上去。
VDDA和VSSA是模拟电源输入口，用以给stm32芯片内部ADC，复位电路供电因此必须分别接到VDD和VSS上。

复位电路
人工作久了容易自闭、精神恍惚，这时需要睡一觉就以重新焕发活力。stm32工作久了也容易“精神恍惚”————程序跑飞，也需要复位。

stm32的NRST引脚是复位信号接收引脚与RESET相连，芯片低电平复位。如上图所示，当芯片刚上电时，电容充电导通，此时RESET=0，芯片复位；当按下复位按钮时，RESET接地，芯片复位。

晶振电路
晶振是芯片的心跳，每一次脉冲激励芯片执行一条指令，因此晶振的重要性不言而喻。

stm32的晶振电路，8M无源晶振，其中（1M）用于稳定晶振的脉冲波形，(20P)和(20P)一方面构成晶振起振的必要回路，另一方面匹配电容，同时还具有调节晶振电路频率的作用。

注意：OSC32IN是外部32.768K晶振输入口，可以直接接时钟信号，也可以不洁作IO用。OSCIN是外部系统时钟输入信号，可以接时钟信号，也可以不接做IO口用，此时stm32用芯片内部的RC电路起振产生时钟信号。
