33-基于51单片机K型热电偶温度检测报警系统程序代码原理图PCB元件清单

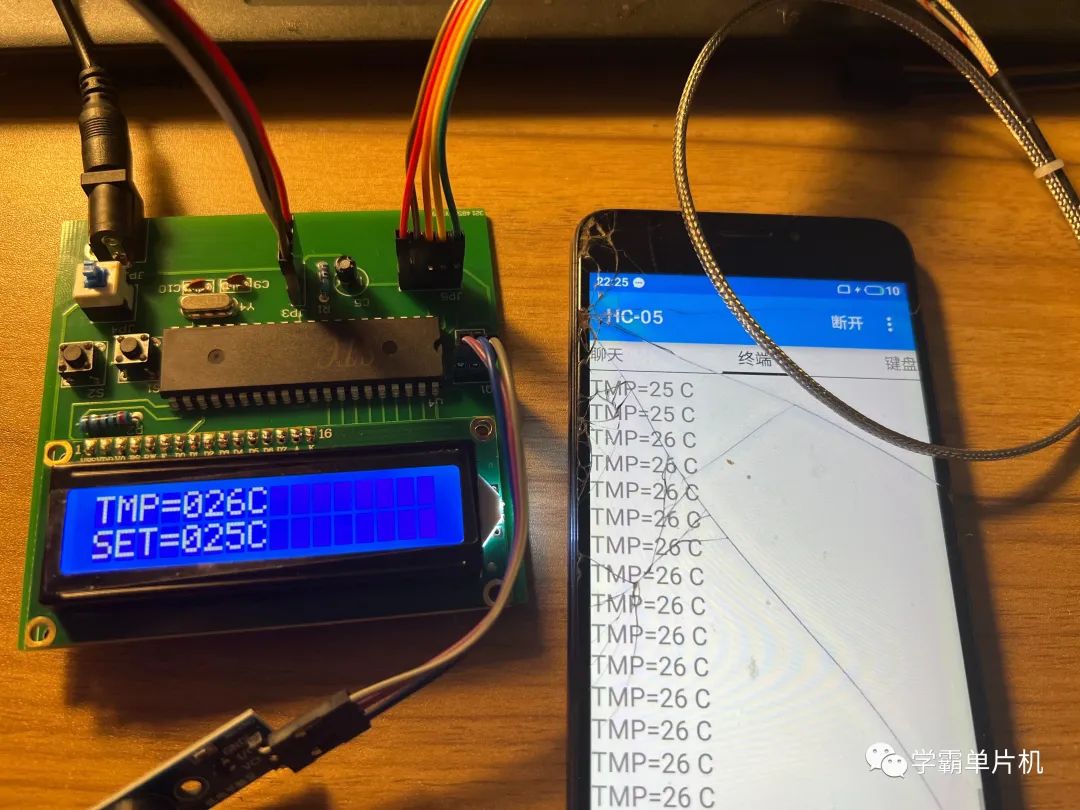

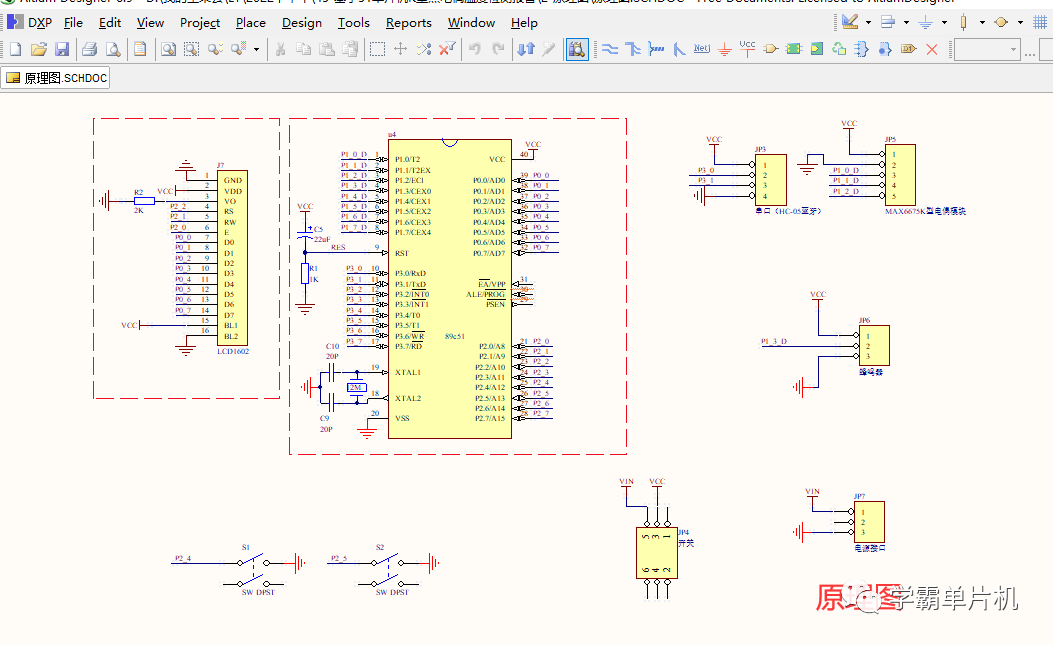

功能介绍：采用51单片机作为主控CPU，采用MAX6675的K型热电偶采集温度，通过按键设置报警值，并且将测量温度和报警值显示到LCD1602屏幕上面，当温度大于设置值，蜂鸣器产生报警，并且数据可以通过HC-05模块上传手机APP，MAX6675 进行热电偶冷端补偿和数字化 K 型热电偶信号。输出 12 位分辨率、 SPI 兼容、只读的数据。转换器的精度为 0.25℃,最高可读+1024℃,全部资料都经过实物验证，程序有中文注释，新手容易看懂，资料分享下载链接：设计资料合集

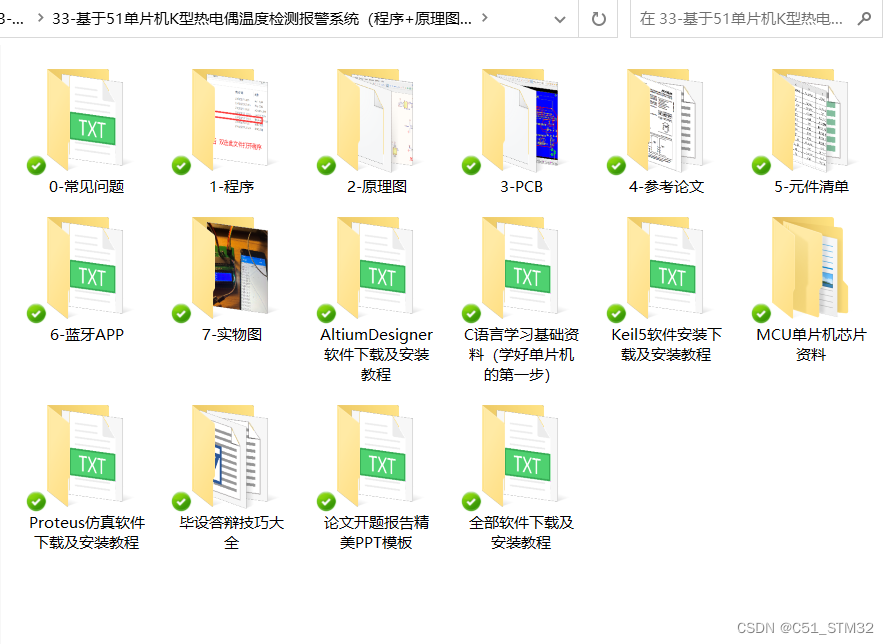

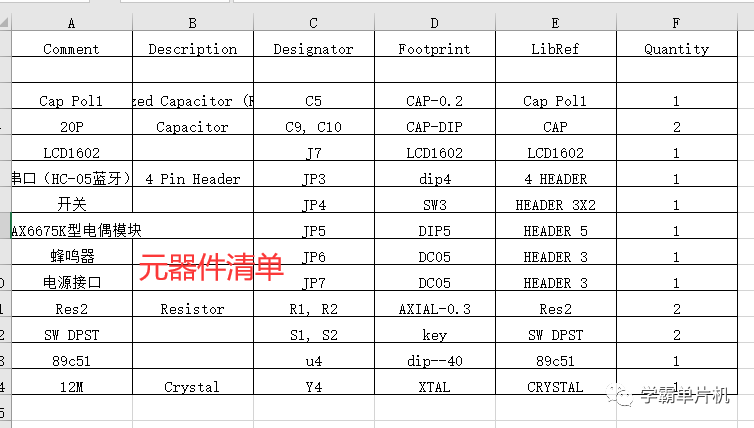

33-基于51单片机K型热电偶温度检测报警系统（程序+原理图+PCB+元件清单全套资料）

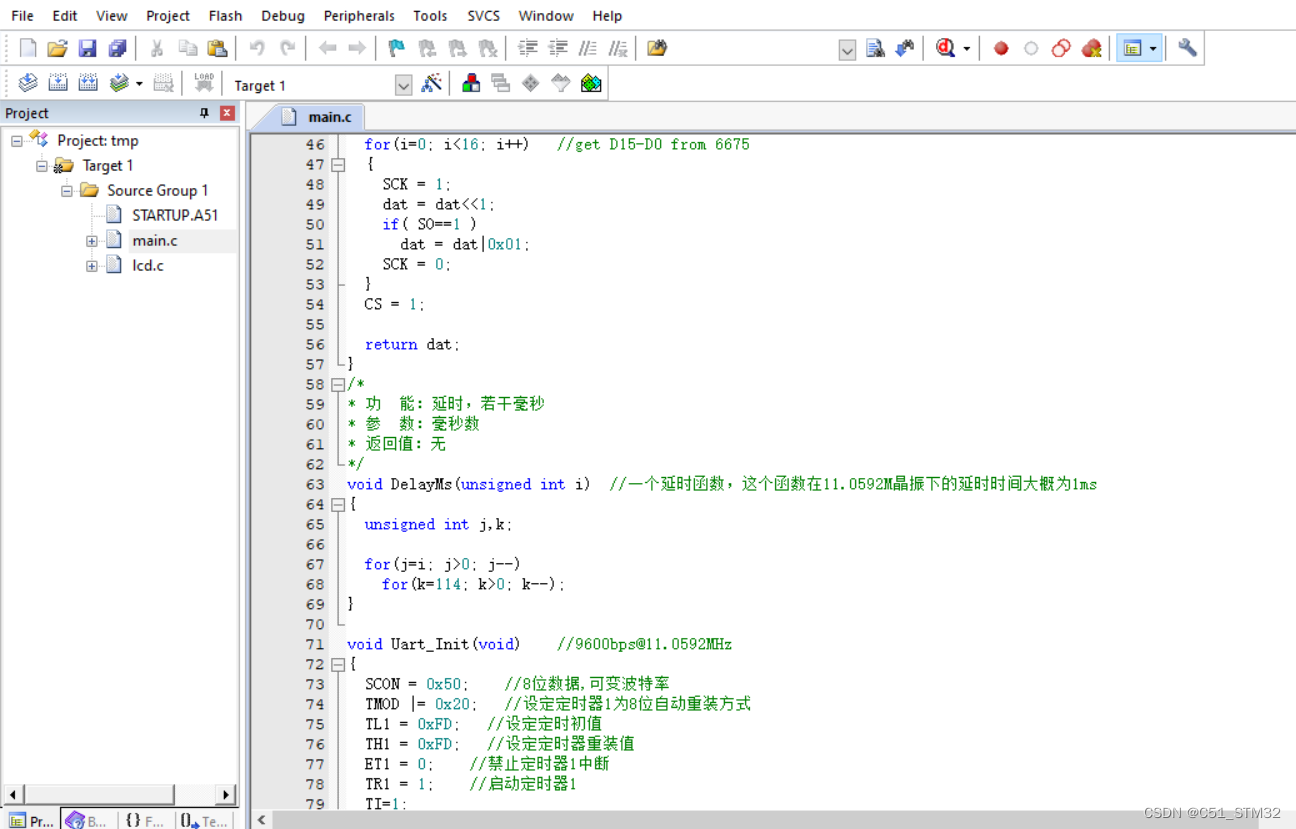

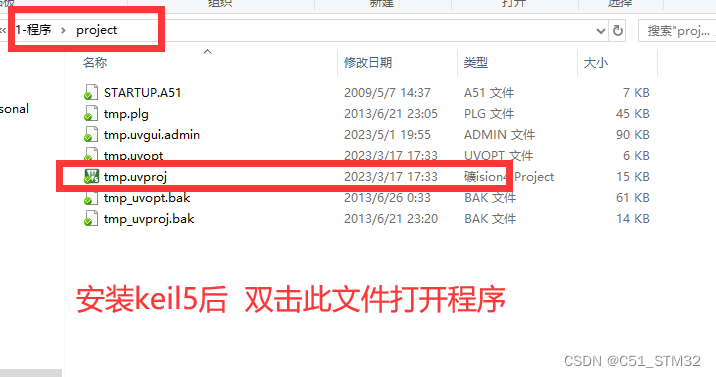

 下面是部分程序展示，有中文注释，新手容易看懂：

unsigned int MAX6675_ReadReg(void)
{
	unsigned char i;
	unsigned int dat;

	i   = 0;
	dat = 0;

	CS  = 0;
	SCK = 0;

	for(i=0; i<16; i++)		//get D15-D0 from 6675
	{
		SCK = 1;
		dat = dat<<1;
		if( SO==1 )
			dat = dat|0x01;
		SCK = 0;
	}
	CS = 1;

	return dat;
}
/*
* 功  能：延时，若干毫秒
* 参  数：毫秒数
* 返回值：无
*/
void DelayMs(unsigned int i)	//一个延时函数，这个函数在11.0592M晶振下的延时时间大概为1ms
{
	unsigned int j,k;

	for(j=i; j>0; j--)
		for(k=114; k>0; k--);
}

void Uart_Init(void)		//9600bps@11.0592MHz
{
	SCON = 0x50;		//8位数据,可变波特率
	TMOD |= 0x20;		//设定定时器1为8位自动重装方式
	TL1 = 0xFD;		//设定定时初值
	TH1 = 0xFD;		//设定定时器重装值
	ET1 = 0;		//禁止定时器1中断
	TR1 = 1;		//启动定时器1
	TI=1;
	ES = 1;
	EA = 1;
}
void main(void)
{
	unsigned char cnt = 11;
	unsigned int t;
	uchar xdata n;
	int buf=25;
   lcdinit();
   writecom(0x40);
	beep=1;
	 for(n=0;n<64;n++)
   {
      writedata(rom[n]);
   }
	 	Uart_Init();
	while(1)
	{
		t=MAX6675_ReadReg();

  		Flag_connect=t&0x04;		 	//读出数据的D2位是热电偶掉线标志位，该位为1表示掉线，该位为0表示连接
  		Flag_connect=Flag_connect>>2; 	//MAX6675是否在线

		t = t<<1;					   	//读出来的数据的D3~D14是温度值
		t = t>>4;
		MAX6675_Temp = t/4;				//测得的温度单位是0.25，所以要乘以0.25（即除以4）才能得到以度为单位的温度值
		if(k1==0)                 //设置值+
		{
		buf++;if(buf>999) buf=999;
		}
		if(k2==0)                 //设置值-
		{
		buf--;if(buf<1) buf=1;
		}

		writecom(0x80);
		 writedata('T');
		 writedata('M');
		 writedata('P');
		 writedata('=');

	  writedata(table[MAX6675_Temp%1000/100]);//显示数值 百 十 个
	  writedata(table[MAX6675_Temp%100/10]);
	  writedata(table[MAX6675_Temp%10]);
	  writedata('C');

		 writecom(0xc0);
		writedata('S');
		 writedata('E');
		 writedata('T');
		 writedata('=');
		writedata(table[buf%1000/100]);//显示设置值
	  writedata(table[buf%100/10]);
	  writedata(table[buf%10]);
		 writedata('C');
if(MAX6675_Temp>buf) beep=0;//大于预设值报警
else beep=1;

printf("TMP=%d C\r\n",MAX6675_Temp);	//蓝牙串口打印温度
DelayMs(200);
	}
}

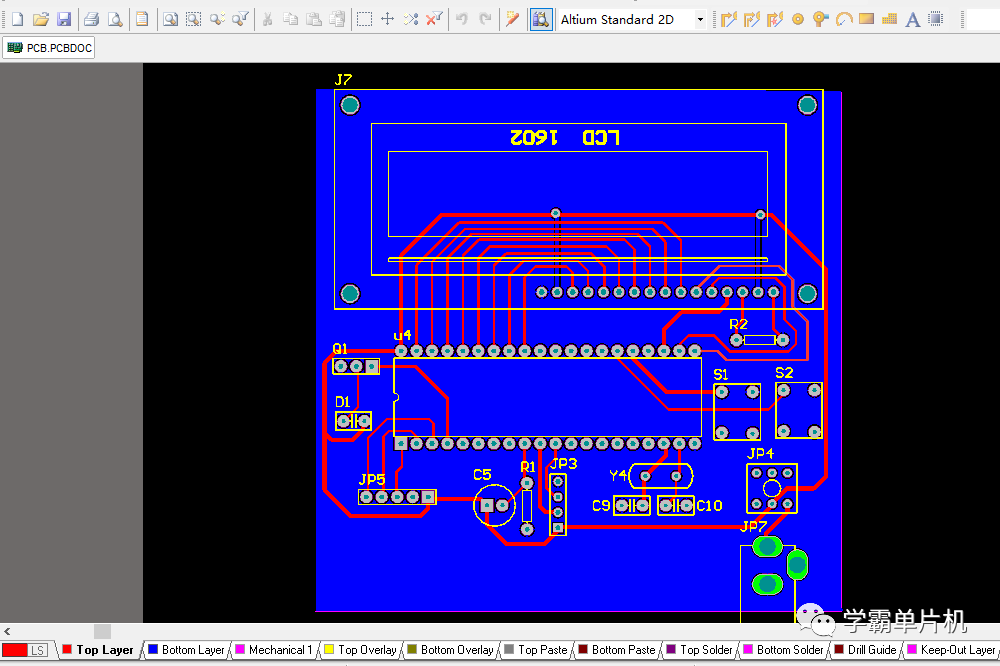

 下面是PCB展示：

51单片机最小系统介绍
单片机（Microcontrollers）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。从上世纪80年代，由当时的4位、8位单片机，发展到现在的300M的高速单片机。本文的单片机特指51单片机，具体芯片型号是 AT89C52。需注意STC89C51,STC89C52，AT89C51,AT89C52都是51单片机的一种具体芯片型号。

最小系统组成：

51单片机最小系统：单片机、复位电路、晶振（时钟）电路、电源

最小系统用到的引脚

1、主电源引脚（2根）

VCC：电源输入，接＋5V电源

GND：接地线

2、外接晶振引脚（2根）

XTAL1：片内振荡电路的输入端

XTAL2：片内振荡电路的输出端

3、控制引脚（4根）

RST/VPP：复位引脚，引脚上

复位电路
一般来说，在电路图中，电容的的大小是10uf，电阻的大小是10k。（不特指本电路，具体参数看仿真图）

在5V正常工作的51单片机中小于1.5V的电压信号为低电平信号，而大于1.5V的电压信号为高电平信号。可以算出电容充电到电源电压的0.7倍，即电容两端电压为3.5V、电阻两端电压为1.5V时，需要的时间约为T=RC=10K*10UF=0.1S。

也就是说在单片机上电启动的0.1S内，电容两端的电压从0-3.5V不断增加，这个时候10K电阻两端的电压为从5-1.5V不断减少（串联电路各处电压之和为总电压），所以RST引脚所接收到的电压是5V-1.5V的过程，也就是高电平到低电平的过程。

单片机RST引脚是高电平有效，即复位；低电平无效，即单片机正常工作。所以在开机0.1S内，单片机系统RST引脚接收到了时间为0.1S左右的高电平信号，所以实现了自动复位。

在单片机启动0.1S后，电容C两端的电压持续充电为5V，这是时候10K电阻两端的电压接近于0V，RST处于低电平所以系统正常工作。当按键按下的时候，开关导通，这个时候电容两端形成了一个回路，电容被短路，所以在按键按下的这个过程中，电容开始释放之前充的电量。随着时间的推移，电容的电压在0.1S内，从5V释放到变为了1.5V，甚至更小。根据串联电路电压为各处之和，这个时候10K电阻两端的电压为3.5V，甚至更大，所以RST引脚又接收到高电平。单片机系统自动复位。
