34-基于stm32单片机MQ4天然气温湿度检测自动排气报警系统程序代码原理图PCB元件清单

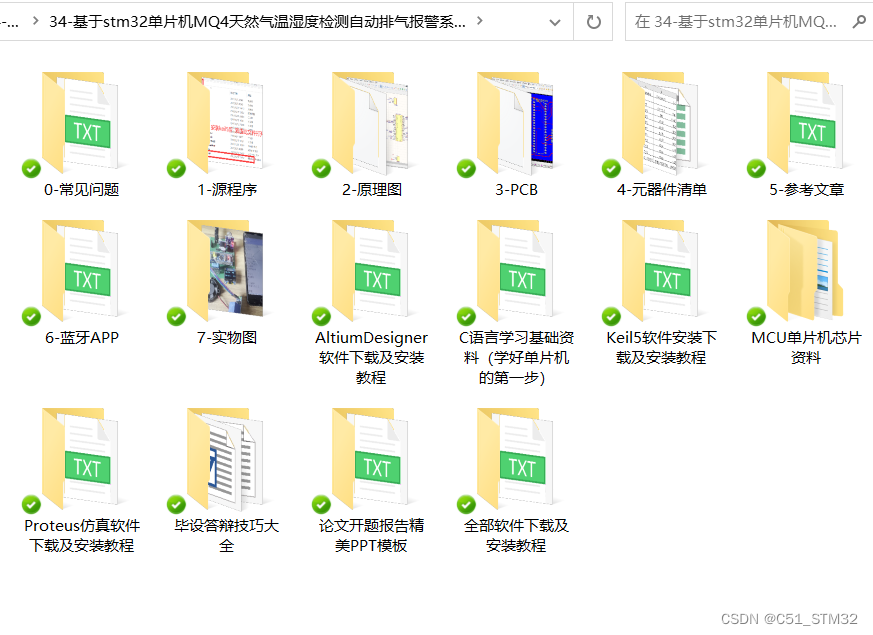

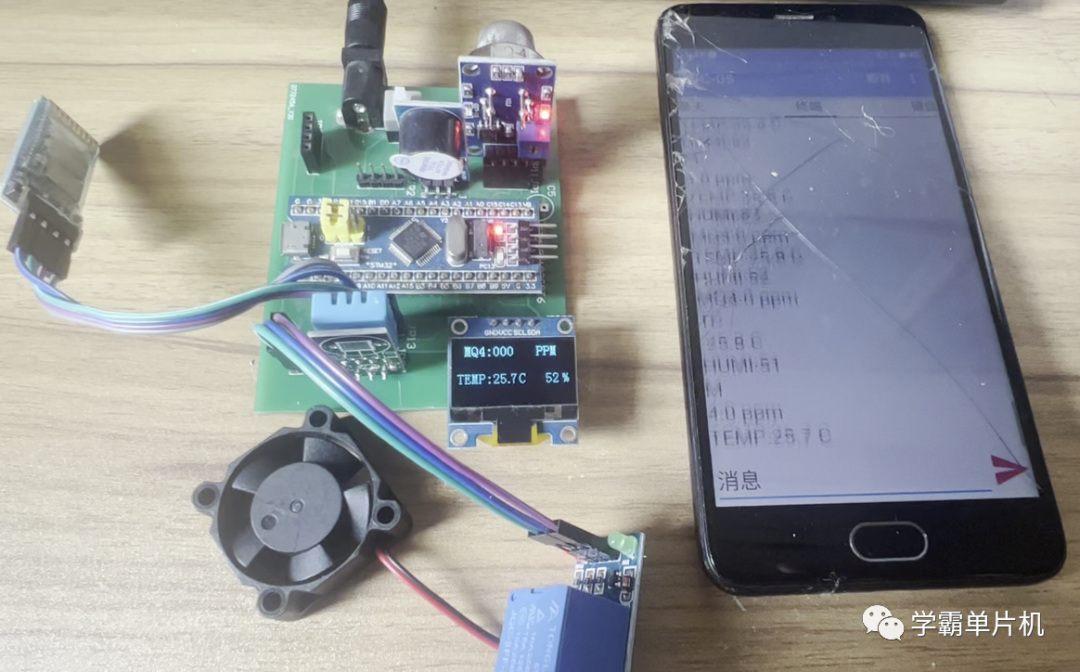

功能介绍：采用stm32单片机作为控制CPU，采用MQ4天然气气体采集传感器，DHT11温湿度传感器，蜂鸣器，0.96寸OLED显示屏，继电器驱动风扇，采用USB5V供电，使用电脑和充电宝USB口都可以，MQ4采集当前的天然气浓度，当浓度值大于设置的上限阈值（阈值可以在程序中更改），蜂鸣器进行报警，继电器导通驱动风扇进行通风降低浓度，当浓度低于设置的阈值，蜂鸣器停止报警，风扇停止转动，OLED显示屏上显示天然气浓度值和温湿度采集值，并且通过蓝牙模块将数据传到手机APP显示，全部资料都经过实物验证，程序有中文注释，新手容易看懂，资料分享下载链接：设计资料合集

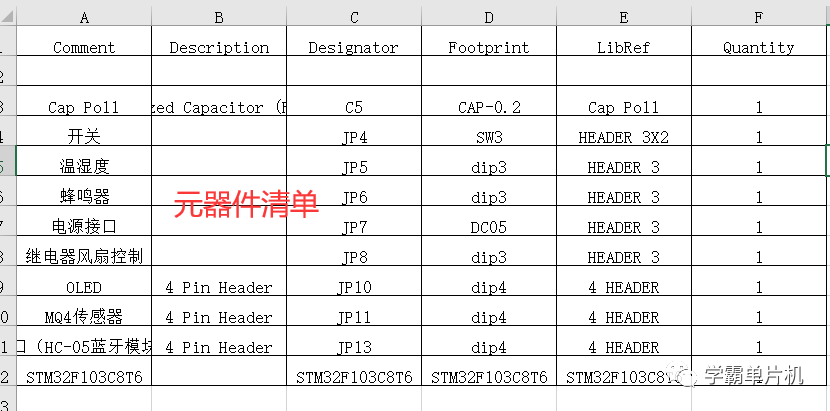

34-基于stm32单片机MQ4天然气温湿度检测自动排气报警系统（程序+原理图+PCB+元件清单全套资料）

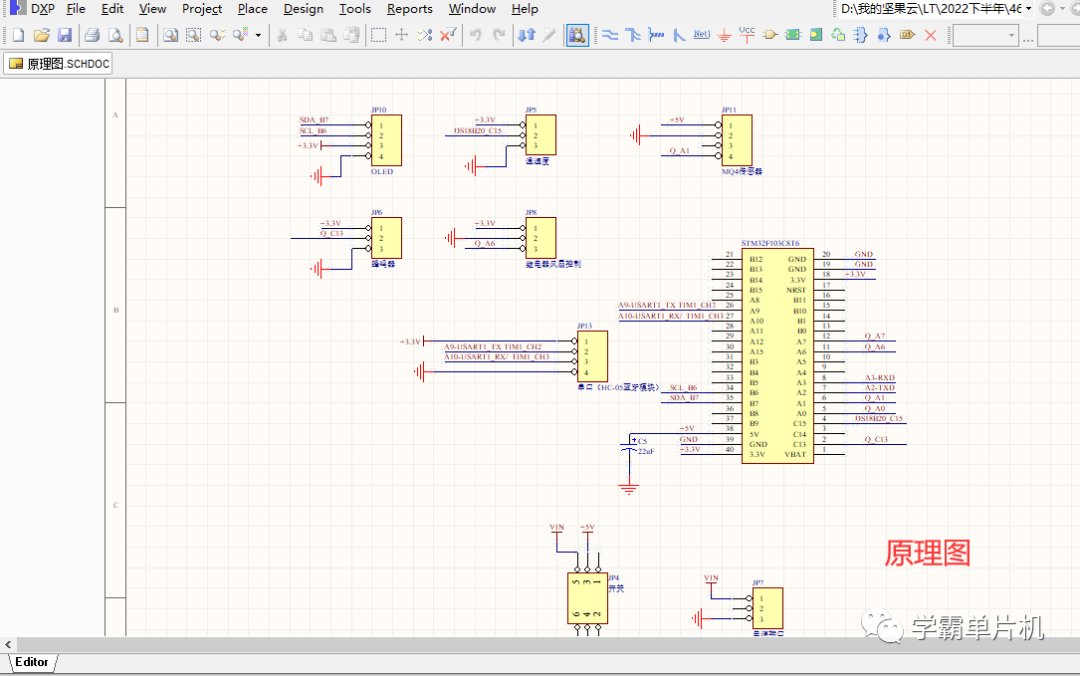

 下面是原理图展示：

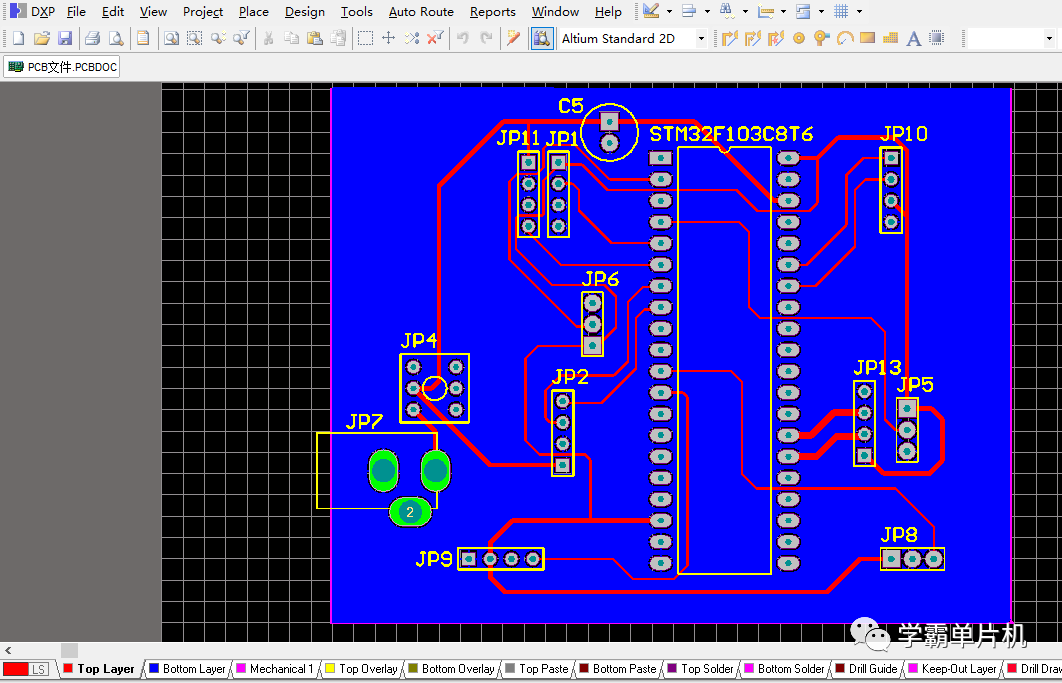

 下面是PCB展示：

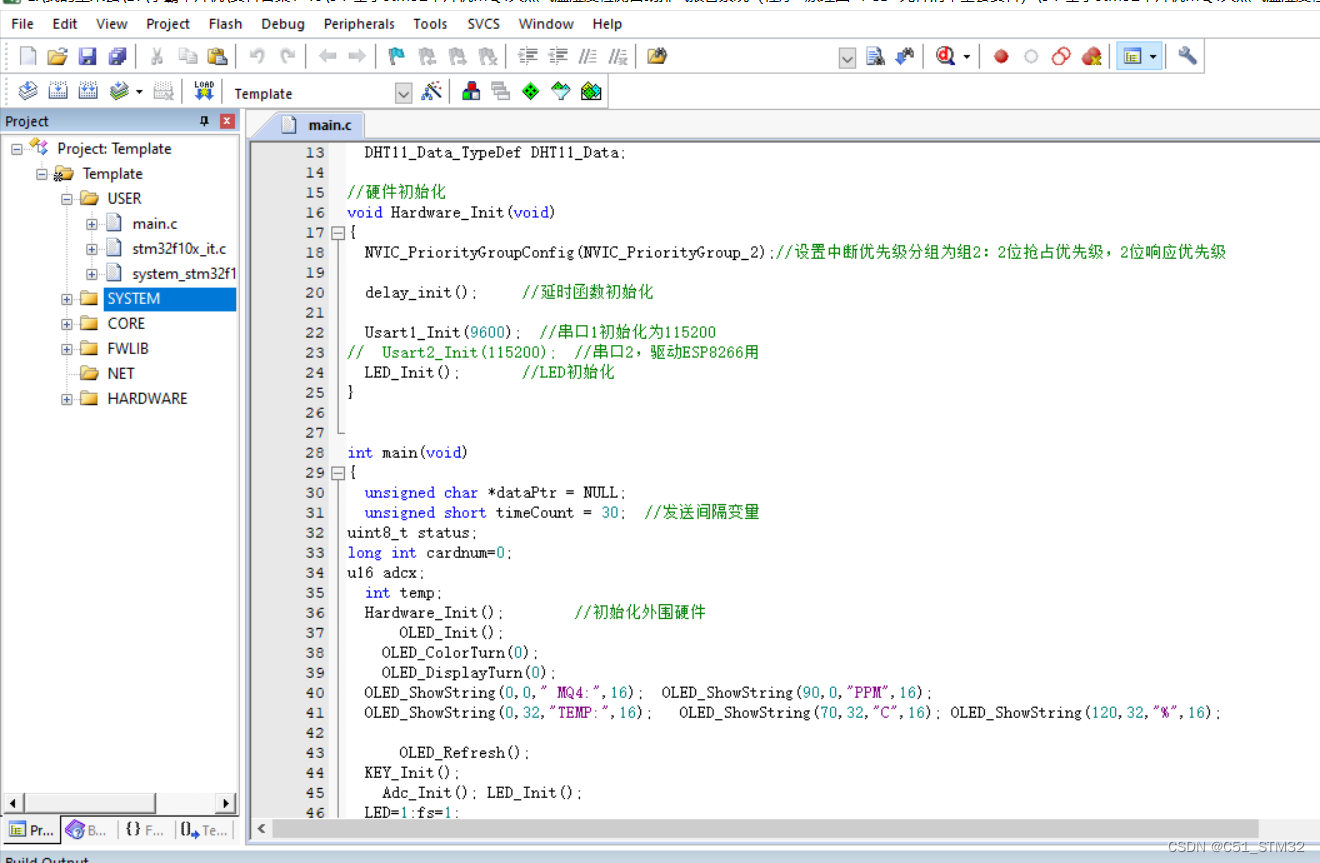

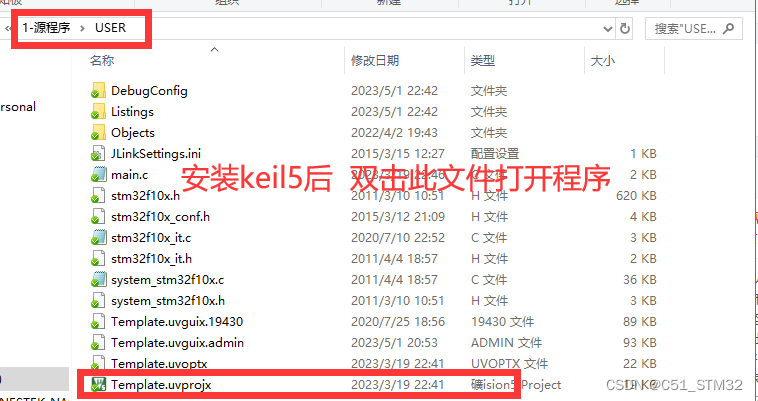

 程序部分展示，有中文注释，新手容易看懂

//反显函数
void OLED_ColorTurn(u8 i)
{
	if(i==0)
		{
			OLED_WR_Byte(0xA6,OLED_CMD);//正常显示
		}
	if(i==1)
		{
			OLED_WR_Byte(0xA7,OLED_CMD);//反色显示
		}
}

//屏幕旋转180度
void OLED_DisplayTurn(u8 i)
{
	if(i==0)
		{
			OLED_WR_Byte(0xC8,OLED_CMD);//正常显示
			OLED_WR_Byte(0xA1,OLED_CMD);
		}
	if(i==1)
		{
			OLED_WR_Byte(0xC0,OLED_CMD);//反转显示
			OLED_WR_Byte(0xA0,OLED_CMD);
		}
}

//起始信号
void I2C_Start(void)
{
	OLED_SDIN_Set();
	OLED_SCLK_Set();
	OLED_SDIN_Clr();
	OLED_SCLK_Clr();
}

//结束信号
void I2C_Stop(void)
{
	OLED_SCLK_Set();
	OLED_SDIN_Clr();
	OLED_SDIN_Set();
}

//等待信号响应
void I2C_WaitAck(void) //测数据信号的电平
{
	OLED_SCLK_Set();
	OLED_SCLK_Clr();
}

//写入一个字节
void Send_Byte(u8 dat)
{
	u8 i;
	for(i=0;i<8;i++)
	{
		OLED_SCLK_Clr();//将时钟信号设置为低电平
		if(dat&0x80)//将dat的8位从最高位依次写入
		{
			OLED_SDIN_Set();
    }
		else
		{
			OLED_SDIN_Clr();
    }
		OLED_SCLK_Set();//将时钟信号设置为高电平
		OLED_SCLK_Clr();//将时钟信号设置为低电平
		dat<<=1;
  }
}

//发送一个字节
//向SSD1306写入一个字节。
//mode:数据/命令标志 0,表示命令;1,表示数据;
void OLED_WR_Byte(u8 dat,u8 mode)
{
	I2C_Start();
	Send_Byte(0x78);
	I2C_WaitAck();
	if(mode){Send_Byte(0x40);}
  else{Send_Byte(0x00);}
	I2C_WaitAck();
	Send_Byte(dat);
	I2C_WaitAck();
	I2C_Stop();
}

stm32单片机最小系统讲解：
电源
电就是MCU要吃的饭，不吃饭，stm32芯片肯定不能工作。
stm32最小系统板需要5v和3.3v两种电压，一般可以直接通过USB提供5v电压，也可以用电源适配器提供5V电压。而3.3v电压可以通过稳压芯片如ASM1117-3.3v等，把5v电压降为3.3v输出。

USB接口，提供的5v电压经过ASM1117-3.3v后降为3v3,(10*10^4pF=0.1u)用于电源滤波，高频滤波用小电容，低频滤波用大电容。D3是一个led用以指示电源工况，其上的510R即510.0Ω用以限流，防止led灯烧坏。
USB接口，提供5v电压，同时它也是一个模拟串口，其D-和D+引脚与ch340相应引脚连接构成一个串口设备。
stm32吃的是3v3将其VDD和VSS引脚分别连接到3v3和GND，就解决了stm32的吃饭问题。

注意：VBAT是stm32芯片的备用3.3v电源输入端，当没有备用电源是也需要将VBAT接到VDD上去。
VDDA和VSSA是模拟电源输入口，用以给stm32芯片内部ADC，复位电路供电因此必须分别接到VDD和VSS上。

复位电路
人工作久了容易自闭、精神恍惚，这时需要睡一觉就以重新焕发活力。stm32工作久了也容易“精神恍惚”————程序跑飞，也需要复位。

stm32的NRST引脚是复位信号接收引脚与RESET相连，芯片低电平复位。如上图所示，当芯片刚上电时，电容充电导通，此时RESET=0，芯片复位；当按下复位按钮时，RESET接地，芯片复位。

晶振电路
晶振是芯片的心跳，每一次脉冲激励芯片执行一条指令，因此晶振的重要性不言而喻。

stm32的晶振电路，8M无源晶振，其中（1M）用于稳定晶振的脉冲波形，(20P)和(20P)一方面构成晶振起振的必要回路，另一方面匹配电容，同时还具有调节晶振电路频率的作用。

注意：OSC32IN是外部32.768K晶振输入口，可以直接接时钟信号，也可以不洁作IO用。OSCIN是外部系统时钟输入信号，可以接时钟信号，也可以不接做IO口用，此时stm32用芯片内部的RC电路起振产生时钟信号。
