电压监控器如何解决电源噪声和毛刺问题

简介

对于需要使用现场可编程门阵列(FPGA)、微处理器、数字信号处理器和微控制器进行数据计算和处理的应用，都必须确保各器件能够安全可靠地运行。由于这些器件只能在一定的电源容差范围内运行，因此对电源的要求很高。1电压监控器可用于保持系统稳定可靠运行。当电源出现意外故障（例如欠压或过压）时，电压监控器可立即触发操作，将系统置于重置模式。然而，它在监控电源轨中的电压时也会面对一些干扰因素，这可能会触发不必要的误复位输出。这些干扰包括电源噪声、电压瞬变和可能来自电源电路本身的毛刺。

本文将讨论电压监控器中有助于解决这些电源噪声、电压瞬变和毛刺问题的不同参数。此外还将讨论这些参数在监控电源时如何提高电压监控器的可靠性，以提高系统在应用中的可靠性。

系统中的电源噪声、电压瞬变和毛刺

电源本身存在缺陷。直流电路中始终存在耦合的噪声伪影，这些伪影可能来自电源电路元件本身、其他电源的噪声以及系统产生的其他噪声。如果直流电源是开关电源(SMPS)，这些问题可能会更严重。SMPS会产生与开关频率相关的开关纹波。在开关转换期间还会发生高频开关瞬变。这些开关转换操作是功率MOSFET的快速导通关断引起的。图1所示为应用电路，其中MAX705监控器用于监控开关稳压器的输出（即微控制器的电压源）是否存在任何问题。

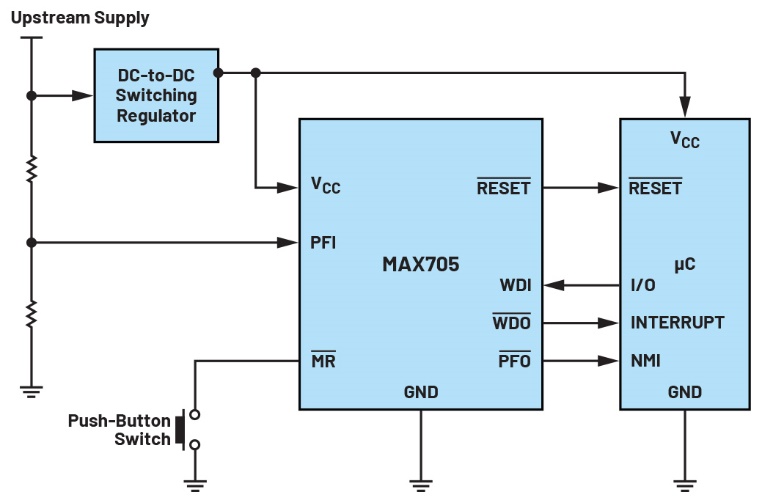

图1.MAX705监控器用于监控开关稳压器输出，这也是微控制器的输入电压源。

除了稳
