SSM等保过程管理系统-计算机毕业设计源码63023

目录

摘  要

Abstract

第一章 绪  论

1.1 研究背景

1.2 课题研究目的及意义

1.3 研究内容

1.4 论文组织结构

第二章 关键技术

2.1 Java语言

2.2 B/S框架

2.3 SSM框架

2.4 Vue技术

2.5 MySQL数据库

第三章 等保过程管理系统 系统分析

3.1 系统可行性分析

3.1.1 技术可行性

3.1.2 经济可行性

3.1.3 社会可行性

3.1.4 操作可行性

3.2 系统功能分析

3.2.1 功能性分析

3.2.2 非功能性分析

3.3 系统用例分析

3.4 系统总体流程设计

3.4.1 数据开发流程

3.4.2 用户登录流程

3.4.3 系统操作流程

3.4.4 添加信息流程

3.4.5 修改信息流程

3.4.6 删除信息流程

第四章 等保过程管理系统 总体设计

4.1 系统架构设计

4.2 系统模块设计

4.3 数据库设计

4.3.1 数据库概念结构设计

4.3.2 数据库逻辑结构设计

第五章 等保过程管理系统 详细设计与实现

5.1 前端首页模块

5.2 用户注册模块

5.3 登录模块

5.4 前端普通用户功能模块

5.4.1 通知公告模块

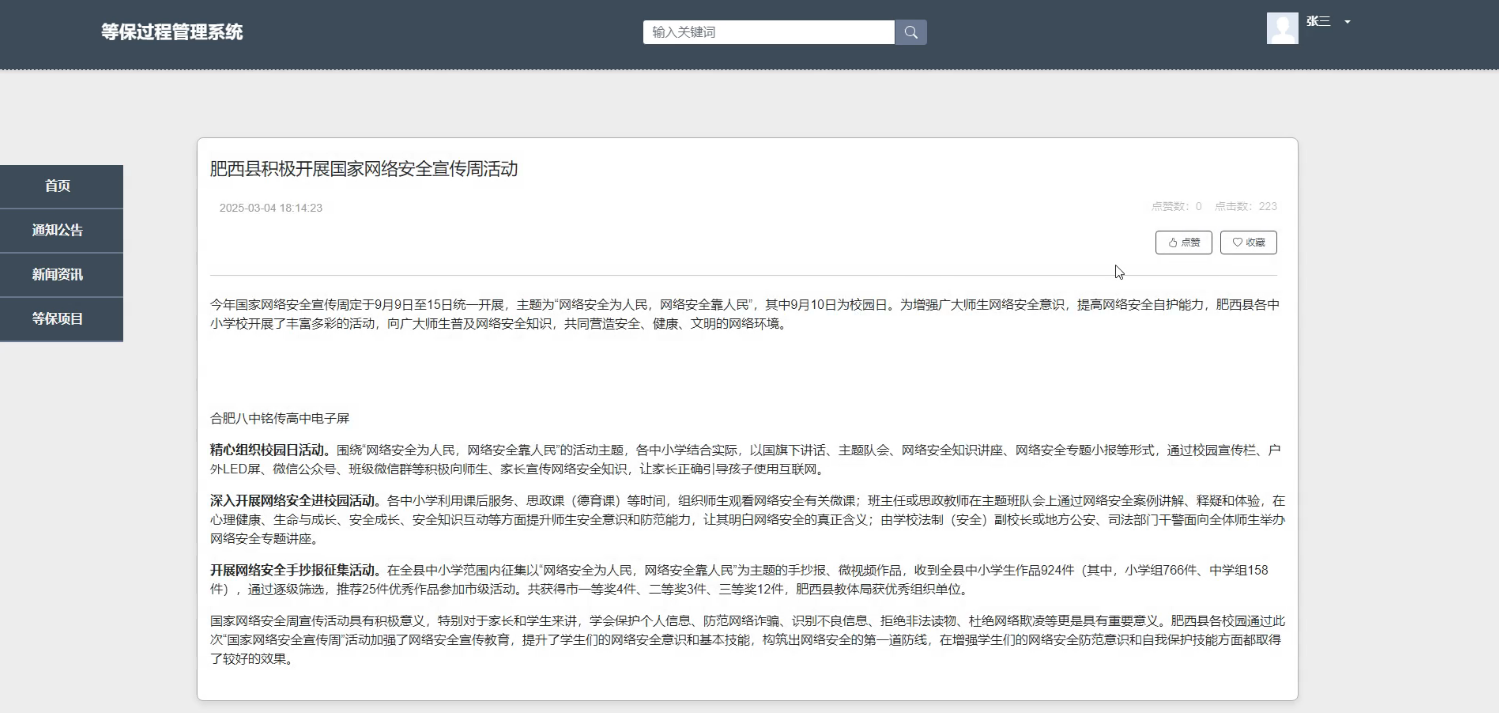

5.4.2 新闻资讯模块

5.4.3 等保项目模块

5.4.4 个人中心模块

5.5 前端等保用户功能模块

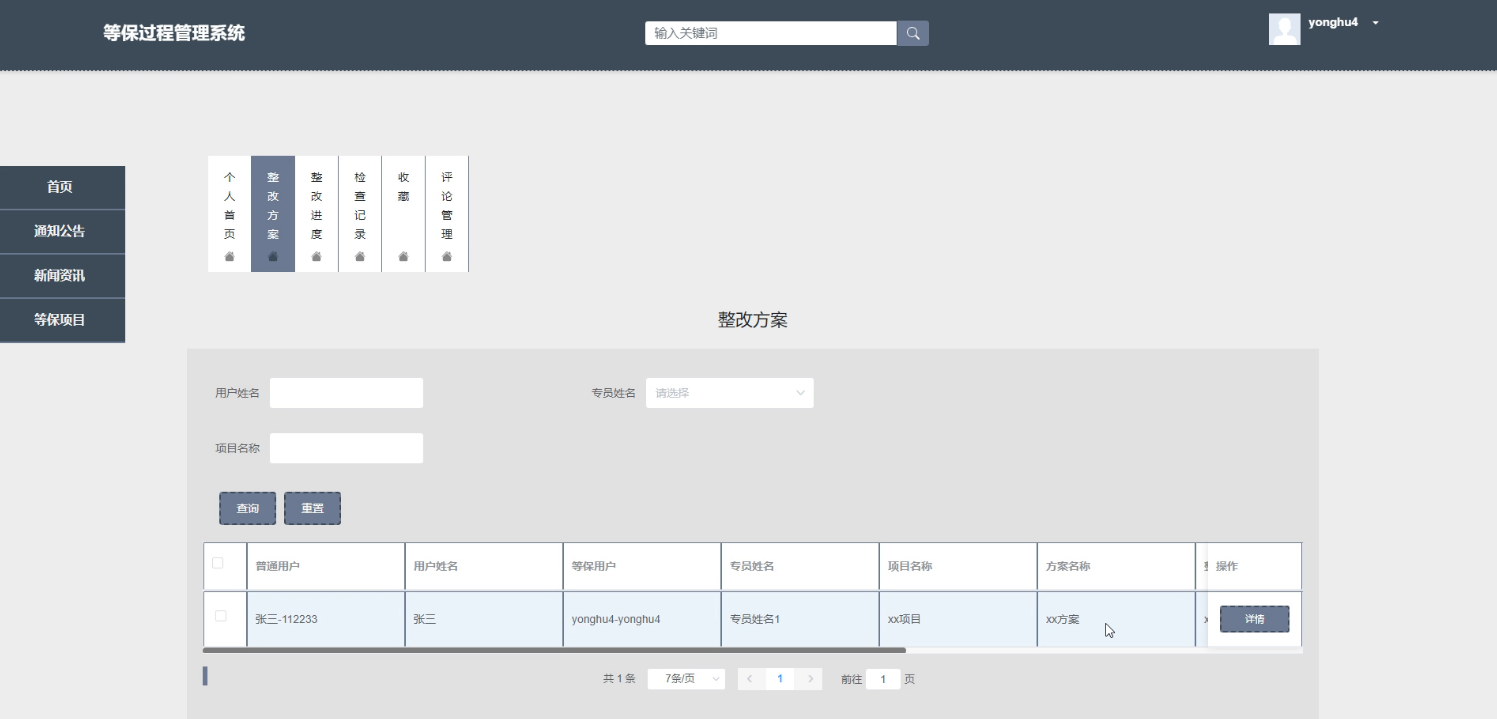

5.5.1 个人中心模块

5.6 前端机构用户功能模块

5.6.1 个人中心模块

5.7 前端审计用户功能模块

5.7.1 个人中心模块

5.8 前端管理员功能模块

5.8.1 问题统计管理模块

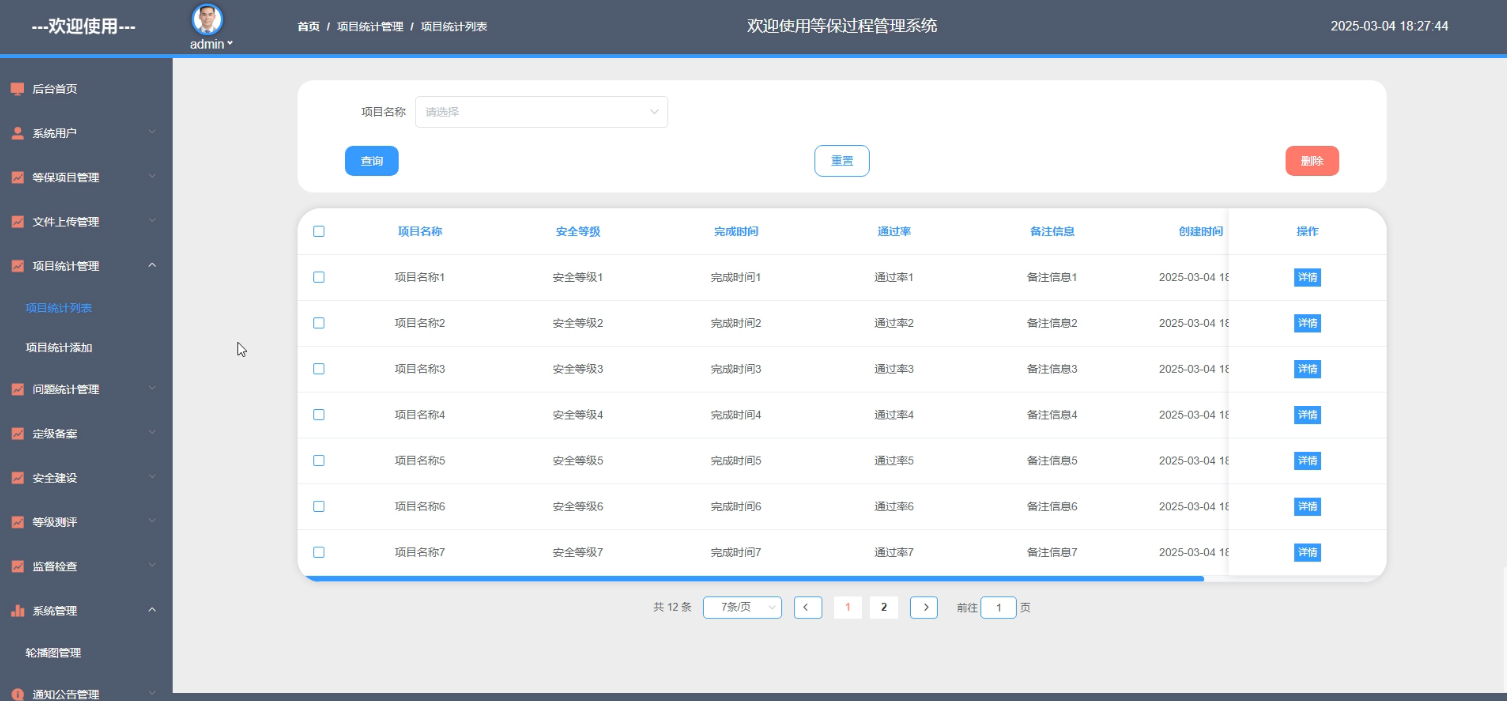

5.8.2 项目统计管理模块

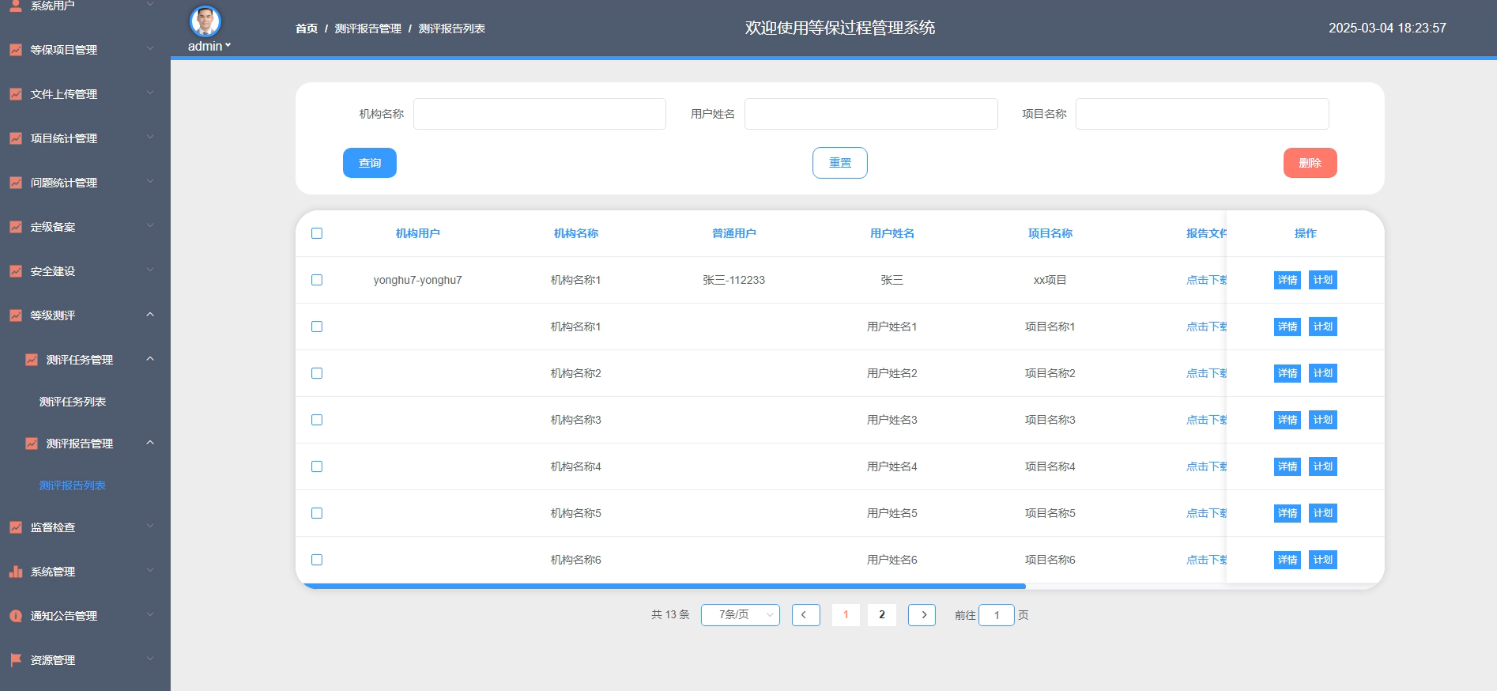

5.8.3 等级测评模块

5.8.4 安全建设模块

5.8.5 定级备案模块

第六章 系统测试

6.1 系统测试的目的

6.2 测试方法

6.3 测试用例

6.3.1 等保项目测试

6.3.2 创建数据测试

6.3.3 修改数据测试

6.3.4 查询数据测试

6.4 测试结果

第七章 结论与展望

7.1 本课题的主要工作及结论

7.2 有待进一步研究的问题

7.2.1 存在的不足

7.2.2 改进方案

参考文献

致  谢

摘  要

本文详细介绍了基于SSM框架构建的信息安全等级保护过程管理系统的整体设计与具体实现方法。该系统旨在为不同角色的用户提供一个高效、便捷的平台，以满足等保工作中的各类需求，包括但不限于项目推荐、新闻资讯浏览、定级备案、安全评估及整改进度跟踪等。系统通过区分普通用户、审计用户、机构用户、等保用户和管理员的不同权限和功能需求，确保了数据的安全性和操作的合规性。采用模块化设计，涵盖从用户注册登录到后台数据统计分析的全流程，实现了从前端界面展示到后端业务逻辑处理再到数据库交互的一体化解决方案。系统还特别强调用户体验，提供了点赞、收藏、评论等功能，增强了用户之间的互动性。通过对本系统的开发实践，不仅验证了SSM框架在大型企业级应用中的有效性，也为信息安全领域的等保管理工作提供了一种全新的思路和技术手段。系统的设计考虑到了未来的扩展性和维护便利性，能够适应不断变化的网络安全环境和法规要求。

关键词：等保过程管理系统；SSM框架

Abstract

This paper introduces the overall design and implementation method of information security level protection process management system based on SSM framework. The system aims to provide an efficient and convenient platform for users of different roles to meet the various needs of the same security work, including but not limited to project recommendation, news and information browsing, grading and filing, security assessment and rectification progress tracking, etc. By distinguishing the different permissions and functional requirements of ordinary users, audit users, institutional users, and other protection users and administrators, the system ensures the security of data and the compliance of operation. The modular design covers the whole process from user registration and login to background data statistical analysis, realizing an integrated solution from front-end interface display to back-end business logic processing and then to database interaction. The system also puts special emphasis on user experience, providing likes, collections, comments and other functions to enhance the interaction between users. Through the development practice of this system, it not only verifies the effectiveness of SSM framework in large-scale enterprise application, but also provides a new idea and technical means for the equal security management work in the field of information security. The system is designed to accommodate future scalability and maintenance convenience, and can adapt to the changing network security environment and regulatory requirements.

Keywords: equal insurance process management system; SSM framework

• 绪  论
  1. 研究背景

信息技术发展与广泛应用使网络安全问题凸显，国家重视度提高，《网络安全法》颁布实施为网络安全等级保护制度提供法律依据，等保 2.0 应运而生以落实相关规定、强化安全保障。云计算等新兴技术涌现，信息系统架构和应用模式变化，等保 1.0 难以适应，等保 2.0 将保护对象扩展到 “云移物工大” 等新领域并制定相应安全要求规范。网络攻击复杂多样，对国家、社会和企业构成严重威胁，等保 2.0 为应对新安全挑战，从被动防御转为全流程主动防御，提升安全防护能力确保信息安全。等保管理的传统方法以人工管理为主：早期依赖人工操作，如安全策略制定等靠管理人员经验，定级也是人工收集分析信息，效率低且易有主观误差；分散安全措施：各部门各自为政，采取分散安全措施，缺乏整体协调联动，易有安全漏洞和管理死角；纸质文档记录：各项工作多以纸质文档记录保存；事后响应为主：多在安全事件发生后响应处理，缺乏实时监测预警机制，难防患于未然。如《计算机信息系统安全保护等级划分准则应用指南》对其有相关描述分析。传统等保管理方法弊端多，基于 SSM 的系统可实现等保流程自动化和信息化，提高效率、减少成本，如自动完成信息收集等流程操作。等保 2.0 安全要求严格全面，该系统可整合安全技术措施，实现全方位防护，提升信息系统安全水平。遵循法律法规要求，避免企业因违反网络安全法面临法律责任。促使企业建立标准化等保管理流程和制度，提高管理一致性和有效性。网络安全形势严峻，需借助该系统及时发现漏洞修复，降低安全风险。新技术发展使安全环境变化，传统管理方式不适应，迫切需要该系统满足新技术等保需求。企业数字化转型依赖信息系统，需该系统确保安全可靠运行，为转型提供安全保障。

1. 1. 课题研究目的及意义

传统等保管理方法人工操作繁琐、效率低且易出错，管理混乱。本系统旨在自动完成信息收集、定级、备案、建设整改、测评等流程的部分操作及提醒，减少人力和时间成本，提高效率与准确性。整合多方面安全技术措施，实现信息系统全方位防护，提升安全水平、降低风险并确保信息安全。为等保管理者提供方便，帮助企业遵循法律法规，避免法律风险。建立标准化管理流程，提高安全管理一致性和有效性，便于内外监督。设计实现该系统，具备相关功能模块以满足等保管理需求，优化流程实现自动化信息化，为行业发展提供参考借鉴。

过程管理实现管理测评流程并得到测评报告丰富了等保管理的理论内涵。它为等保管理理论提供了具体的实践方法和成果验证方式，使得理论研究更加具有针对性和实用性。通过对测评流程的不断优化和完善，可以进一步推动等保管理理论的发展，为其注入新的活力和创新点。明确的管理测评流程通过自动化和信息化手段，规范等保管理环节，减少重复工作和人为错误，提高管理效率，确保测评结果准确可靠，为整改提供科学依据。测评报告既是对信息系统安全状况的评估，也是推动持续改进的动力，帮助企业发现漏洞并整改，建立长效安全管理体系以适应安全威胁变化。在网络安全法规严格的背景下，测评报告是企业符合要求的凭证，有助于满足合规要求，便于监管部门监督检查。过程管理实现测评流程和得到测评报告有助于提升企业和组织的信息安全管理水平，进而提高社会整体信息安全水平，保护关键基础设施和个人信息安全，促进经济社会稳定发展。同时，标准化的测评流程和规范化的报告将促进信息安全服务市场发展，带动技术研发创新，推动产业发展。可靠的测评报告还能增强社会信任度，在商业合作和政务服务等领域，企业和组织可通过展示规范报告证明安全管理能力，提升竞争力，促进社会经济良性发展。

1. 1. 研究内容

本研究旨在设计并实现一个基于SSM（Spring + SpringMVC + MyBatis）框架的等保过程管理系统，以提升等保工作的效率和规范性。研究内容主要包括以下几个方面：分析等保过程管理的业务需求，明确系统功能需求，包括用户管理、等保项目管理、文档管理、流程管理等。采用B/S架构，结合SSM框架，设计系统的整体架构。根据需求分析，设计用户管理、等保项目管理、文档管理、流程管理等模块。设计合理的数据库表结构，存储用户信息、等保项目数据、文档信息和流程记录。使用Java语言和SSM框架实现各功能模块，确保系统功能的完整性和稳定性。系统的主要研究：如何实现基于等级保护过程的系统实现，根据系统的标准安全测评报告来判断用户上传的测评报告是否具有安全性。保证服务的基本实现和稳定运行。

1. 1. 论文组织结构

本论文共分为七个主要章节，具体结构如下：

1. 绪论：介绍研究背景,课题研究目的及意义，研究内容，并概述论文的组织结构。

  2. 相关技术介绍：详细介绍与本研究相关的技术，包括Java语言、B/S框架、SSM框架、Vue技术和MySQL数据库。

3. 需求分析：对系统的功能需求和非功能需求进行分析，明确用户和管理员的需求，并进行可行性分析，包括技术、操作和经济可行性。

4. 系统设计：涵盖系统架构设计、系统模块设计，并进行数据库的概念设计与表设计。

5. 系统实现：具体描述各个功能模块的实现过程，展示系统如何根据需求进行开发。

6. 系统测试：阐述测试的目的，分析测试结果并得出结论，以验证系统的稳定性和功能完整性。

7. 总结：总结研究的主要成果和贡献，指出存在的不足及未来的研究方向。

• 关键技术
  1. Java语言

Java语言是一种广泛使用的高级编程语言，具有平台无关性、面向对象特性和丰富的标准库。Java通过Java虚拟机（JVM）实现跨平台运行，开发者可以编写一次代码，在任何支持JVM的环境中执行[1]。Java的面向对象特性使得代码复用和模块化变得更加容易，促进了软件的维护和扩展。Java支持多线程编程，允许开发者在同一程序中同时执行多个任务，提升了应用程序的性能。

Java语言的语法结构简洁且易于理解，吸引了大量开发者。Java的标准库包含数据结构、输入输出处理、网络编程等众多功能模块。这使得开发者在构建应用程序时能够高效利用已有工具，减少重复劳动。Java广泛应用于企业级应用、移动应用、Web开发和大数据处理等领域。

1. 1.  B/S框架

B/S（Browser/Server）架构是一种基于浏览器和服务器的系统架构模式，用户通过浏览器与服务器进行交互。B/S架构简化了客户端的部署和管理，用户无需在本地安装复杂的软件，只需使用标准浏览器即可访问应用程序。服务器端负责处理业务逻辑和数据存储，客户端则主要负责展示用户界面和数据交互[2]。B/S架构的设计使得系统更新和维护集中在服务器端，降低了维护成本。

B/S架构通常采用Web技术进行实现，包括HTML、CSS和JavaScript等。用户在浏览器中发起请求，服务器响应并返回数据。数据传输通常通过HTTP或HTTPS协议进行，B/S架构的灵活性使其适用于在线购物、信息管理系统和社交网络等各类应用场景[3]。由于其易于扩展性，B/S架构可以方便地支持大规模用户访问，适应不断变化的业务需求。

1. 1.  SSM框架

SSM框架是Spring、Spring MVC和MyBatis的整合框架集，广泛应用于企业级Java Web应用的开发中。Spring作为一个轻量级的控制反转（IoC）和面向切面（AOP）的容器框架，提供了丰富的功能来管理Java对象。Spring MVC则是一个基于Servlet的MVC设计模式实现的Web框架，负责处理HTTP请求、视图渲染和用户界面展示。MyBatis是一个持久层框架，它支持定制化SQL、存储过程以及高级映射，通过简单的XML或注解用于配置和原始映射，将接口和Java的POJOs（Plain Old Java Objects，简单的Java对象）映射成数据库中的记录。

1. 1.  Vue技术

Vue是一种渐进式JavaScript框架，专注于构建用户界面。Vue采用组件化的开发模式，允许开发者将应用程序拆分为独立的、可重用的组件，从而提高了开发效率和代码的可维护性[5]。框架的核心库专注于视图层，支持数据绑定和DOM操作，提供了简洁的API。Vue的虚拟DOM机制提升了应用的性能，减少了实际DOM操作的次数。

Vue支持双向数据绑定，能够自动更新视图与模型之间的变化。开发者可以通过Vue的指令系统，简化数据展示和事件处理。Vue还支持路由管理和状态管理，使得开发复杂单页面应用变得更加容易[7]。借助Vue的生态系统，开发者能够使用多种工具和库来扩展功能，满足不同的业务需求。Vue在前端开发中逐渐成为主流选择，受到广泛关注和应用。

1. 1.  MySQL数据库

MySQL是一种开源关系型数据库管理系统，广泛应用于Web应用和企业级数据存储。MySQL支持结构化查询语言，允许开发者通过标准语句进行数据的创建、读取、更新和删除操作[8]。数据库通过表格形式组织数据，支持数据完整性和约束条件的定义。MySQL的存储引擎机制使得用户可以根据具体需求选择不同的存储引擎，以优化性能和功能。

MySQL具有高性能和可扩展性，支持大规模数据存储和高并发访问。系统提供了丰富的用户权限管理和数据加密安全特性。

• 等保过程管理系统 系统分析
  1. 系统可行性分析
     1. 技术可行性

等保过程管理系统基于SSM（Spring + SpringMVC + MyBatis）框架进行开发，结合MySQL数据库和Java语言实现。这些技术已经广泛应用于企业级应用开发中，具有成熟的技术栈和丰富的开发经验。例如，Spring框架提供了强大的依赖注入和事务管理功能，MyBatis简化了数据库操作，MySQL作为开源数据库具有高性能和高可靠性。此外，前端技术（HTML、CSS、JavaScript）能够实现良好的用户交互体验。因此，从技术角度来看，系统开发是完全可行的。

1. 1. 1. 经济可行性

等保过程管理系统主要面向中小型企业或组织，这些机构通常对成本较为敏感。系统采用开源技术栈，如SSM框架、MySQL数据库和开源开发工具（如IntelliJ IDEA社区版、Eclipse等），无需额外购买昂贵的商业软件或授权。此外，系统开发和维护成本相对较低，适合中小企业的预算。因此，从经济角度来看，系统的开发和运行是完全可行的。

1. 1. 1. 社会可行性

随着信息安全等级保护制度的逐步推广，越来越多的企业和组织需要规范化的等保管理工具来提升工作效率和管理水平。目前，市场上缺乏专门针对等保过程管理的高效系统，本系统的开发能够填补这一空白，为信息安全行业提供有力的技术支持。此外，系统通过规范化的流程管理、文档管理和统计分析功能，能够帮助企业更好地满足信息安全等级保护的要求，提升信息安全管理水平。因此，从社会需求角度来看，系统的开发和实施具有重要的现实意义和可行性。

1. 1. 1. 操作可行性

系统采用B/S架构，用户通过浏览器即可访问系统，无需安装额外的客户端软件。无论用户身处何地，只要有网络接入，即可随时随地完成等保项目的查询、文档管理、流程跟踪等操作。系统界面简洁明了，操作流程直观易懂，易于上手。因此，系统在操作上具有较高的可行性和便捷性。

1. 1. 系统功能分析
      1. 功能性分析

等保过程管理系统划分为了前端模块和后端模块两大部分。

前端普通用户模块：

1. 注册登录：用户可以通过注册功能创建新账户，输入必要的个人信息和安全凭证。登录功能允许用户使用已注册的凭证访问系统，进行身份验证和会话管理。
2. 首页：用户登录后首先进入的页面，提供等保项目推荐和最新新闻资讯的展示。页面设计简洁直观，方便用户快速获取重要信息和最新动态。
3. 通知公告：此模块用于发布和查看系统通知及公告信息，确保用户能够及时了解平台的重要更新、活动或政策变动。
4. 新闻资讯：用户可以浏览各类新闻资讯，并对感兴趣的内容进行点赞、收藏和评论互动，增强信息的共享和交流。
5. 等保项目：用户可以查看推荐的等保项目，并对感兴趣的项目进行点赞、收藏和评论，便于跟踪和讨论等保项目相关信息。
6. 我的账户：用户可以在此模块中修改个人资料和密码，包括但不限于联系方式、密码更新等，以保证账户安全和个人信息的准确性。
7. 个人中心：提供个人首页展示，用户可以添加等保项目、查看定级报告、备案信息、备案结果、安全评估、整改方案、整改进度、测评报告、检查计划、检查记录、复查信息等。此外，还包括文件上传、收藏和评论管理功能，方便用户管理个人资料和项目相关文件。

前端审计用户模块：

1. 登录：用户可以通过输入用户名和密码的方式登录系统，登录成功后可以访问个人中心和其他模块。系统可能还支持验证码或短信验证等多重安全措施，以确保账户安全。
2. 首页：用户登录后首先看到的是首页，该页面推荐等保项目，并展示最新的新闻资讯，方便用户快速获取重要信息。
3. 通知公告：此部分用于发布系统或组织的重要通知和公告，确保用户能够及时了解最新动态和重要信息。
4. 新闻资讯：用户可以对新闻资讯进行点赞、收藏和评论，这有助于用户表达对资讯内容的喜好，并与他人分享观点。
5. 等保项目：用户可以对等保项目进行点赞、收藏和评论，这不仅能够帮助用户标记感兴趣的项目，还能促进用户间的交流和讨论。
6. 我的账户：用户可以在此模块中修改个人资料和密码，以保持账户信息的准确性和安全性。
7. 个人中心：用户可以访问个人首页、查看和管理等保项目、定级报告、备案信息、备案结果、安全评估、整改方案、整改进度、测评报告、检查计划、检查记录、复查信息等，同时还可以管理自己的收藏和评论，实现对个人相关数据的全面掌控。

前端机构用户模块：

1. 登录：用户可以通过输入用户名和密码的方式登录系统，登录成功后可以访问个人中心和其他模块。系统可能还支持验证码或短信验证等多重安全措施，以确保账户安全。
2. 首页：首页为用户提供了等保项目推荐和最新新闻资讯。用户可以快速浏览当前热门的等保项目和最新行业动态，同时也可以查看通知公告了解最新机构通知。
3. 通知公告：通知公告模块用于发布和查看机构的重要通知和公告信息。用户可以在这里获取最新的政策变动、活动信息或系统更新等重要信息。
4. 新闻资讯：新闻资讯模块允许用户查看、点赞、收藏和评论各类行业新闻和文章。用户可以对感兴趣的新闻进行互动，同时也可以通过评论与其他用户交流看法。
5. 等保项目：等保项目模块展示了可供用户参与的等保项目列表，用户可以对感兴趣的项目进行点赞、收藏和评论。这个模块帮助用户发现和参与重要的等保项目。
6. 我的账户：在“我的账户”模块中，用户可以修改个人资料和密码。用户可以更新个人信息，如联系方式、邮箱等，并且可以设置或修改登录密码以保证账户安全。
7. 个人中心：个人中心是用户管理个人信息和查看个人相关数据的地方。用户可以查看个人首页、管理自己的测评任务、查看测评报告、管理收藏的项目和评论。这个模块为用户提供了一个集中的个人数据管理平台。

前端等保用户模块：

1. 登录：用户可以通过输入用户名和密码的方式登录系统，登录成功后可以访问个人中心和其他模块。系统可能还支持验证码或短信验证等多重安全措施，以确保账户安全。
2. 首页：首页展示等保项目推荐和最新新闻资讯，用户可以快速浏览当前热门的等保项目和最新的行业动态。页面布局合理，信息展示清晰，便于用户获取重要信息。
3. 通知公告：该模块用于发布和查看系统通知及公告信息，确保用户能够及时了解平台最新动态、政策更新或重要通知。信息按时间顺序排列，支持搜索和筛选功能，方便用户查找特定公告。
4. 新闻资讯：用户可以对新闻资讯进行点赞、收藏和评论，增强互动性。新闻资讯模块提供丰富的行业新闻和知识分享，帮助用户及时掌握等保领域的最新发展和资讯。
5. 等保项目：等保项目模块允许用户对感兴趣的等保项目进行点赞、收藏和评论，促进用户间的交流与讨论。用户可以浏览不同类型的等保项目案例，为自己的工作提供参考和灵感。
6. 我的账户：用户可以在此模块中修改个人资料和密码，保证账户信息的安全性和准确性。界面友好，操作简单，用户可以轻松更新个人信息，确保账户信息的时效性。
7. 个人中心：个人中心是用户管理个人信息和查看个人活动记录的集中区域，包括个人首页、整改方案、审核整改进度、检查记录、收藏和评论管理等子模块。用户可以在这里查看和管理自己的所有相关活动和资料，方便快捷地进行个人事务处理。

后端管理员模块：

1. 登录：管理员通过输入用户名和密码进行身份验证，以访问后端管理界面。系统提供安全措施防止未授权访问，并记录登录尝试。
2. 后台首页：管理员在后台首页可以快速查看项目统计数据，包括项目数量、状态分布等，以便于对整体运营情况有一个直观的了解。
3. 系统用户：此模块允许管理员添加、删除、查询系统用户，并查看用户的详细信息。管理员可以分配不同的权限给用户，确保系统的安全性和操作的合理性。
4. 等保项目管理：管理员可以在此模块中进行等保项目的添加、删除、查询操作，并查看项目的详细信息、报告以及相关的评论，确保等保项目的顺利进行和管理。
5. 文件上传管理：管理员可以上传、删除和查询文件，并查看文件的详细信息。此功能确保了文件资源的有序管理，便于追踪和使用。
6. 项目统计管理：管理员可以添加、删除、查询项目统计信息，并查看统计详情。这有助于对项目进行有效的监控和评估。
7. 问题统计管理：管理员可以添加、删除、查询问题统计，并查看问题的详细信息。这有助于及时发现和解决项目中出现的问题。
8. 定级备案：此模块包括定级报告管理、备案信息管理、备案结果管理，管理员可以在此进行相关操作，确保信息安全等级保护工作的合规性。
9. 安全建设：管理员可以管理安全评估、整改方案以及整改进度，确保组织的信息安全建设按计划进行。
10. 等级测评：管理员可以管理测评任务和测评报告，确保等级测评工作的顺利开展和结果的准确性。
11. 监督检查：管理员可以管理检查计划、检查记录以及复查信息，确保监督检查工作的规范性和有效性。
12. 系统管理：管理员可以添加、删除、查询轮播图，并查看其详细信息。轮播图用于展示重要信息或活动，吸引用户关注。
13. 通知公告管理：管理员可以添加、删除、查询通知公告，并查看其详细信息。这有助于及时向用户传达最新消息和重要通知。
14. 资源管理：管理员可以管理新闻资讯及其分类，包括添加、删除、查询和查看评论。这有助于维护和更新网站内容，保持信息的时效性和相关性。
15. 操作日记：此功能记录管理员的操作历史，包括登录、修改、删除等行为，便于追踪和审计管理员的操作活动。
    1. 1. 非功能性分析

等保过程管理系统的非功能性需求比如等保过程管理系统的安全性怎么样，可靠性怎么样，性能怎么样，可拓展性怎么样等，具体可以表示在如下3-1表格中：

表3-1等保过程管理系统非功能需求表

安全性	主要指等保过程管理系统数据库的安装，数据库的使用和密码的设定必须合乎规范。
可靠性	可靠性是指等保过程管理系统能够安装用户的指示进行操作，经过测试，可靠性90%以上。
性能	性能是影响等保过程管理系统占据市场的必要条件，所以性能最好要佳才好。
可扩展性	比如数据库预留多个属性，比如接口的使用等确保了系统的非功能性需求。
易用性	用户只要跟着等保过程管理系统的页面展示内容进行操作，就可以了。
可维护性	等保过程管理系统开发的可维护性是非常重要的，经过测试，可维护性没有问题

1. 1. 系统用例分析

等保过程管理系统的完整UML用例图分别是图3-1、3-2、3-3、3-4、3-5。

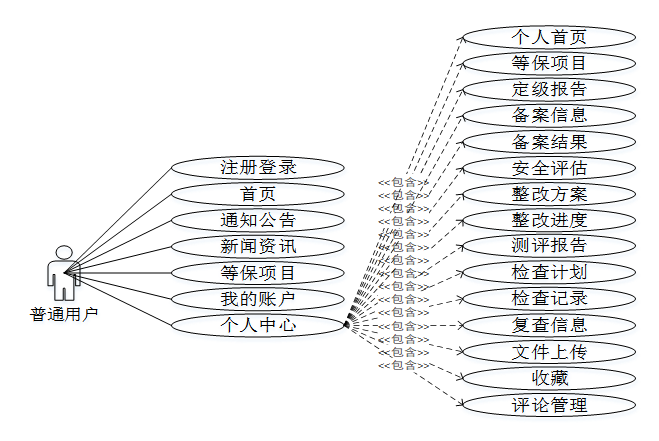

普通用户角色用例如下图所示。

图 3-1等保过程管理系统普通用户角色用例图

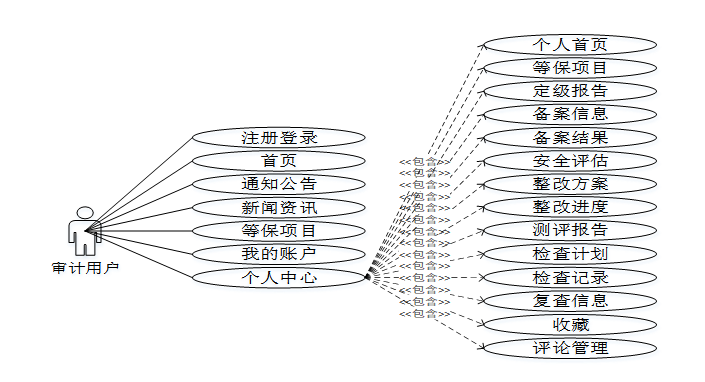

审计用户角色用例如下图所示。

图 3-2等保过程管理系统审计用户角色用例图

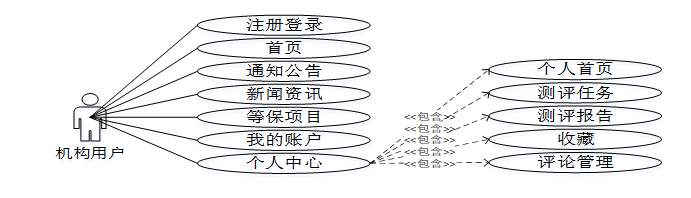

机构用户角色用例如下图所示。

图 3-3等保过程管理系统机构用户角色用例图

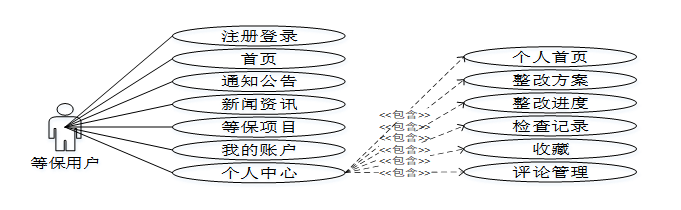

等保用户角色用例如下图所示。

图 3-4等保过程管理系统等保用户角色用例图

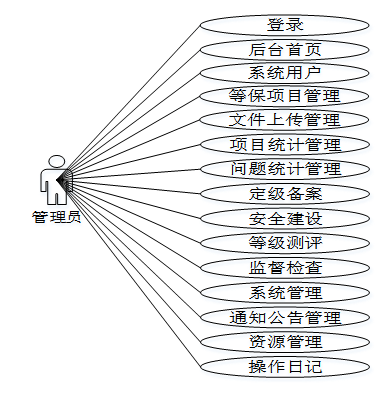

管理员角色用例如下图所示。

图 3-5等保过程管理系统管理员角色用例图

1. 1. 系统总体流程设计
      1. 数据开发流程

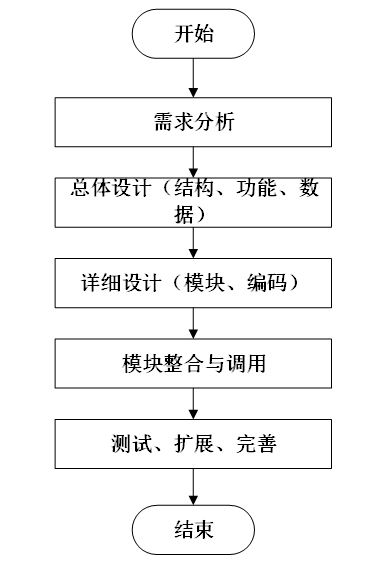

系统开发流程的主要步骤，从需求分析到系统完成的全过程。流程包括需求分析、总体设计（结构、功能、数据）、详细设计（模块、编码）、模块整合与调用，以及测试、扩展和完善，最终完成系统的开发。本系统的开发流程如下图所示

图 3-6系统开发流程图

1. 1. 1. 用户登录流程

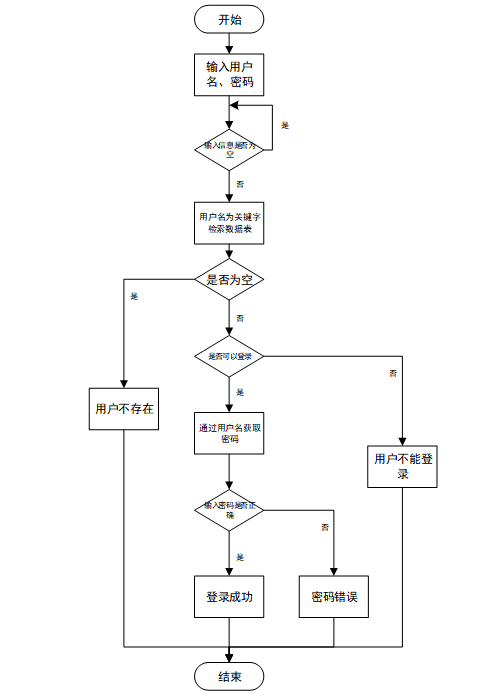

用户输入用户名和密码后，系统先检查输入是否为空，再验证用户名是否存在，若存在则通过用户名获取密码并校验。若密码正确则登录成功，否则提示密码错误。若用户名不存在或无法登录，提示用户操作无效。如下图所示。

图 3-7登录流程图

1. 1. 1. 系统操作流程

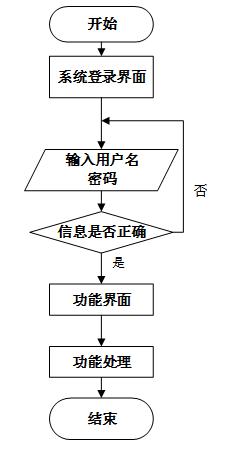

用户首先进入系统登录界面，输入用户名和密码后，系统验证信息是否正确。若验证失败，返回登录界面重新输入，若验证成功，则进入功能界面，执行相应功能处理后结束操作流程。操作流程如下图所示。

图 3-8 系统操作流程图

1. 1. 1. 添加信息流程

管理员可以添加信息，用户添加可以自己权限内的信息，输入信息后，要想利用这个软件来进行系统的安全管理，首先需要登录到该软件中。添加信息流程如下图所示。

图 3-9 添加信息流程图

1. 1. 1. 修改信息流程

用户首先选择需要修改的记录，输入修改后的数据，系统判断输入数据是否合法。若数据不合法，提示重新输入，若数据合法，则将修改后的数据写入数据库，完成操作后流程结束。修改信息流程图如下图所示。

图 3-10 修改信息流程图

1. 1. 1. 删除信息流程

用户选择需要删除的记录后，系统判断是否确认删除。若未确认，返回选择环节，若确认删除，则更新数据库，删除对应记录，完成操作后流程结束。删除信息流程图如下图所示。

图 3-11删除信息流程图

• 等保过程管理系统 总体设计

本章主要讨论的内容包括等保过程管理系统的功能模块设计、数据库系统设计。

1. 1. 系统架构设计

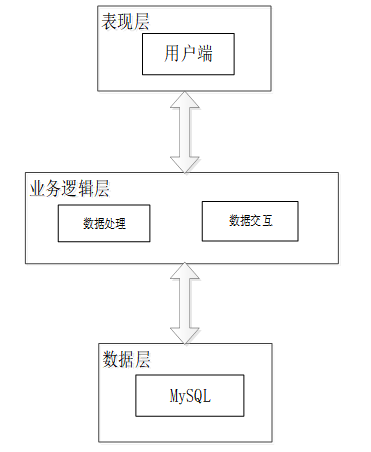

本等保过程管理系统从架构上分为三层：表现层（UI）、业务逻辑层（BLL）以及数据层（DL）。

图 4-1等保过程管理系统架构设计图

表现层（UI）：也称为用户界面层，它负责与用户进行直接的交互。一个优秀的UI设计能够显著提升用户的体验，确保用户在使用等保过程管理系统时感到舒适和便捷。为了确保良好的兼容性，UI界面设计需要适应不同版本的平台和各种屏幕尺寸的分辨率。此外，UI交互功能必须合理设计，确保用户的操作能够得到相应的反馈和结果，这要求表现层与业务逻辑层之间保持良好的通信和协同工作。

业务逻辑层（BLL）：这一层主要处理等保过程管理系统的数据和业务逻辑。当用户通过表现层提交数据时，业务逻辑层会接收这些数据，进行处理，并将结果传递给数据层进行存储或查询。同时，当系统需要从数据层读取数据时，业务逻辑层会处理这些数据，并将其传递给表现层进行展示。

数据层（DL）：虽然本等保过程管理系统的数据存储在服务端的MySQL数据库中，但数据层仍然作为一个独立的部分存在。它的主要功能是存储和管理等保过程管理系统的数据。数据层与MySQL数据库进行交互，执行数据的增、删、改、查等操作，确保数据的完整性和安全性。

这三个层次相互独立但又紧密协作，共同构成了等保过程管理系统的完整架构。通过合理的分层设计，可以提高系统的可维护性、可扩展性和可重用性，为用户提供更好的服务和体验。

1. 1. 系统模块设计

在上一章节中主要对系统的功能性需求和非功能性需求进行分析，并且根据需求分析了本等保过程管理系统中的用例。那么接下来就要开始对本等保过程管理系统的架构、主要功能和数据库开始进行设计。等保过程管理系统根据前面章节的需求分析得出，等保过程管理系统的功能模块图如下图所示。

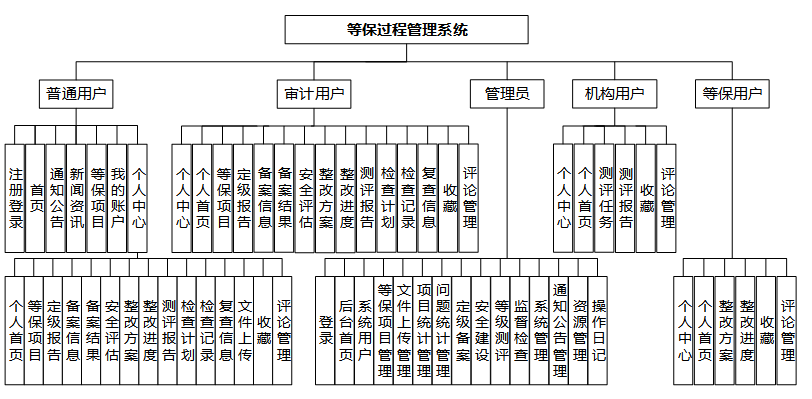

图 4-2等保过程管理系统功能模块图

1. 1. 数据库设计

数据库设计一般包括需求分析、概念模型设计、数据库表建立三大过程，其中需求分析前面章节已经阐述，概念模型设计有概念模型和逻辑结构设计两部分。

1. 1. 1. 数据库概念结构设计

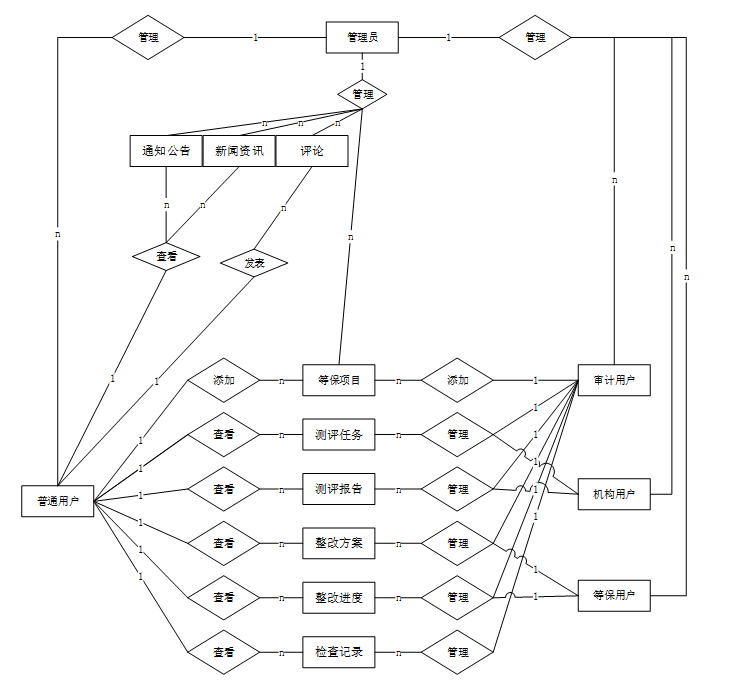

下面是整个等保过程管理系统中主要的数据库表总E-R实体关系图。

图 4-3等保过程管理系统总E-R关系图

1. 1. 1. 数据库逻辑结构设计

通过上一小节中等保过程管理系统中总E-R关系图上得出一共需要创建多个数据表。在此主要罗列几个主要的数据库表结构设计。

表 4-1-access_token（登陆访问时长）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	token_id	int		是	是	临时访问牌ID
2	token	varchar	64	否	否	临时访问牌
3	info	text	65535	否	否	信息
4	maxage	int		是	否	最大寿命：默认2小时
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	user_id	int		是	否	用户编号

表 4-2-article（文章）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	article_id	mediumint		是	是	文章id
2	title	varchar	125	是	是	标题
3	type	varchar	64	是	否	文章分类
4	hits	int		是	否	点击数
5	praise_len	int		是	否	点赞数
6	create_time	timestamp		是	否	创建时间
7	update_time	timestamp		是	否	更新时间
8	source	varchar	255	否	否	来源
9	url	varchar	255	否	否	来源地址
10	tag	varchar	255	否	否	标签
11	content	longtext	4294967295	否	否	正文
12	img	varchar	255	否	否	封面图
13	description	text	65535	否	否	文章描述

表 4-3-article_type（文章分类）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	type_id	smallint		是	是	分类ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	分类名称
4	father_id	smallint		是	否	上级分类ID
5	description	varchar	255	否	否	描述
6	icon	text	65535	否	否	分类图标
7	url	varchar	255	否	否	外链地址
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-4-audit_user（审计用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	audit_user_id	int		是	是	审计用户ID
2	audit_name	varchar	64	否	否	审计姓名
3	audit_gender	varchar	64	否	否	审计性别
4	contact_information	varchar	16	否	否	联系方式
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-5-auth（用户权限管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	auth_id	int		是	是	授权ID
2	user_group	varchar	64	否	否	用户组
3	mod_name	varchar	64	否	否	模块名
4	table_name	varchar	64	否	否	表名
5	page_title	varchar	255	否	否	页面标题
6	path	varchar	255	否	否	路由路径
7	parent	varchar	64	否	否	父级菜单
8	parent_sort	int		是	否	父级菜单排序
9	position	varchar	32	否	否	位置
10	mode	varchar	32	是	否	跳转方式
11	add	tinyint		是	否	是否可增加
12	del	tinyint		是	否	是否可删除
13	set	tinyint		是	否	是否可修改
14	get	tinyint		是	否	是否可查看
15	field_add	text	65535	否	否	添加字段
16	field_set	text	65535	否	否	修改字段
17	field_get	text	65535	否	否	查询字段
18	table_nav_name	varchar	500	否	否	跨表导航名称
19	table_nav	varchar	500	否	否	跨表导航
20	option	text	65535	否	否	配置
21	create_time	timestamp		是	否	创建时间
22	update_time	timestamp		是	否	更新时间

表 4-6-code_token（验证码）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	code_token_id	int		是	是	验证码ID
2	token	varchar	255	否	否	令牌
3	code	varchar	255	否	否	验证码
4	expire_time	timestamp		是	否	失效时间
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-7-collect（收藏）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	collect_id	int		是	是	收藏ID
2	user_id	int		是	是	收藏人ID
3	source_table	varchar	255	否	否	来源表
4	source_field	varchar	255	否	否	来源字段
5	source_id	int		是	否	来源ID
6	title	varchar	255	否	否	标题
7	img	varchar	255	否	否	封面
8	create_time	timestamp		是	否	创建时间
9	update_time	timestamp		是	否	更新时间

表 4-8-comment（评论）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	comment_id	int		是	是	评论ID
2	user_id	int		是	是	评论人ID
3	reply_to_id	int		是	否	回复评论ID
4	content	longtext	4294967295	否	否	内容
5	nickname	varchar	255	否	否	昵称
6	avatar	varchar	255	否	否	头像地址
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间
9	source_table	varchar	255	否	否	来源表
10	source_field	varchar	255	否	否	来源字段
11	source_id	int		是	否	来源ID

表 4-9-equal_insurance_items（等保项目）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	equal_insurance_items_id	int		是	是	等保项目ID
2	project_name	varchar	64	否	否	项目名称
3	project_cover	varchar	255	否	否	项目封面
4	project_number	varchar	64	否	否	项目编号
5	ordinary_user	int		否	否	普通用户
6	user_name	varchar	64	否	否	用户姓名
7	unit	varchar	64	否	否	所属单位
8	system_name	varchar	64	否	否	系统名称
9	security_level	varchar	64	否	否	安全等级
10	project_introduction	longtext	4294967295	否	否	项目简介
11	hits	int		是	否	点击数
12	praise_len	int		是	否	点赞数
13	collect_len	int		是	否	收藏数
14	comment_len	int		是	否	评论数
15	recommend	int		是	否	智能推荐
16	grading_report_limit_times	int		是	否	报告限制次数
17	create_time	datetime		是	否	创建时间
18	update_time	timestamp		是	否	更新时间

表 4-10-equal_insurance_user（等保用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	equal_insurance_user_id	int		是	是	等保用户ID
2	name_of_commissioner	varchar	64	否	否	专员姓名
3	commissioner_gender	varchar	64	否	否	专员性别
4	contact_information	varchar	16	否	否	联系方式
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-11-evaluation_report（测评报告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	evaluation_report_id	int		是	是	测评报告ID
2	institutional_users	int		否	否	机构用户
3	name_of_institution	varchar	64	否	否	机构名称
4	ordinary_user	int		否	否	普通用户
5	user_name	varchar	64	否	否	用户姓名
6	project_name	varchar	64	否	否	项目名称
7	report_documents	varchar	255	否	否	报告文件
8	upload_time	date		否	否	上传时间
9	inspection_plan_limit_times	int		是	否	计划限制次数
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间
12	source_table	varchar	255	否	否	来源表
13	source_id	int		否	否	来源ID
14	source_user_id	int		否	否	来源用户

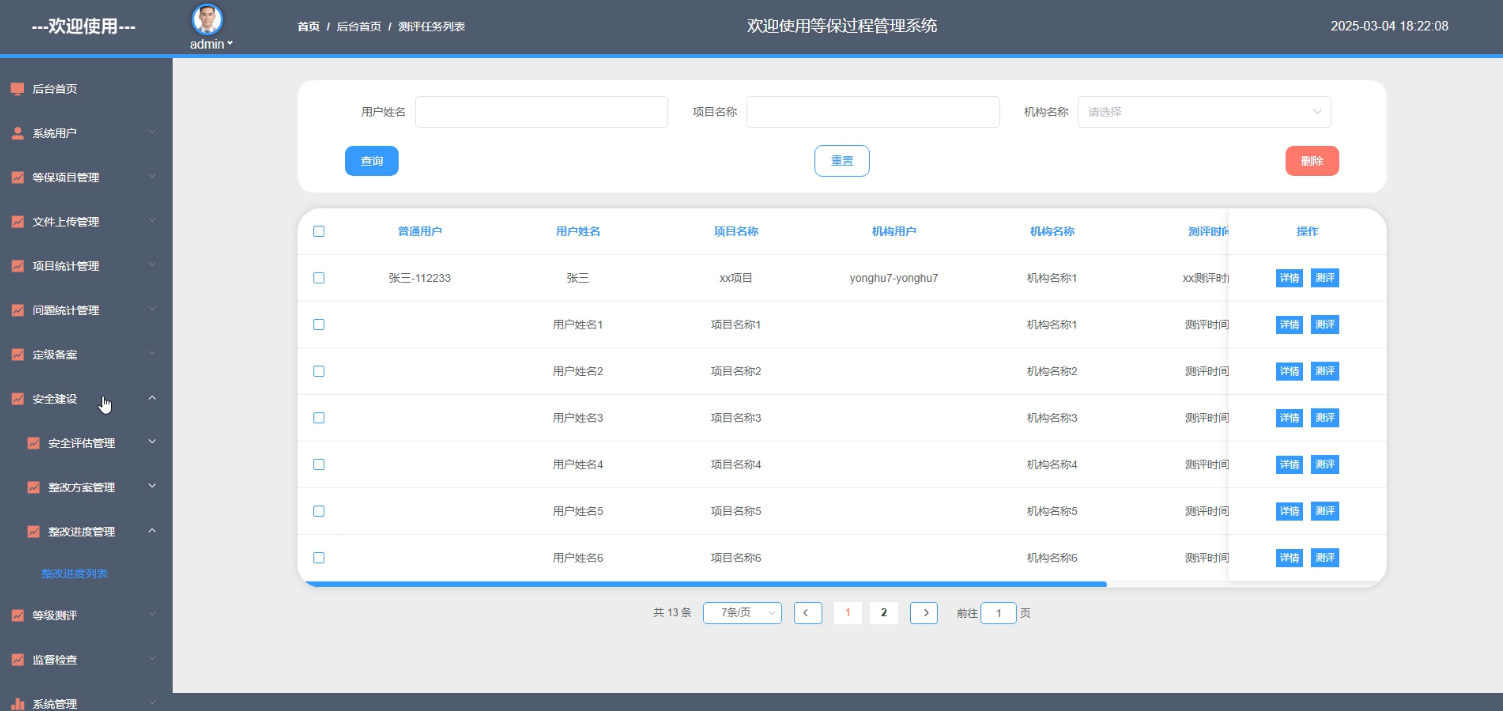

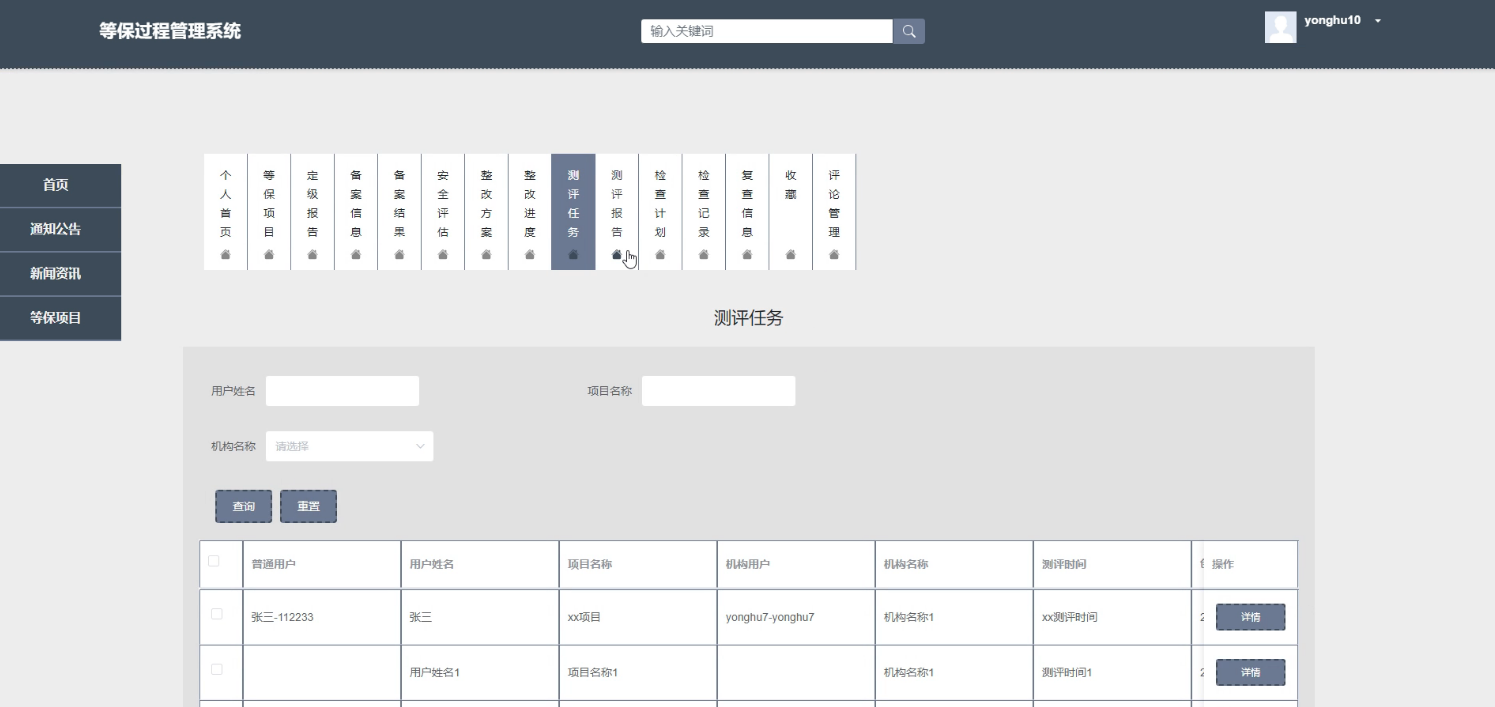

表 4-12-evaluation_task（测评任务）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	evaluation_task_id	int		是	是	测评任务ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	project_name	varchar	64	否	否	项目名称
5	institutional_users	int		否	否	机构用户
6	name_of_institution	varchar	64	否	否	机构名称
7	evaluation_time	varchar	64	否	否	测评时间
8	evaluation_report_limit_times	int		是	否	测评限制次数
9	create_time	datetime		是	否	创建时间
10	update_time	timestamp		是	否	更新时间
11	source_table	varchar	255	否	否	来源表
12	source_id	int		否	否	来源ID
13	source_user_id	int		否	否	来源用户

表 4-13-file_upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	file_upload_id	int		是	是	文件上传ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	document_type	varchar	64	否	否	文档类型
5	file_resources	varchar	255	否	否	文件资源
6	note_information	text	65535	否	否	备注信息
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-14-filing_information（备案信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	filing_information_id	int		是	是	备案信息ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	project_name	varchar	64	否	否	项目名称
5	report_documents	varchar	255	否	否	报告文件
6	filing_materials	varchar	255	否	否	备案材料
7	public_security_for_the_record	varchar	64	否	否	备案公安
8	filing_date	date		否	否	备案日期
9	filing_remarks	text	65535	否	否	备案备注
10	filing_results_limit_times	int		是	否	结果限制次数
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间
13	source_table	varchar	255	否	否	来源表
14	source_id	int		否	否	来源ID
15	source_user_id	int		否	否	来源用户

表 4-15-filing_results（备案结果）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	filing_results_id	int		是	是	备案结果ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	project_name	varchar	64	否	否	项目名称
5	filing_number	varchar	64	否	否	备案编号
6	filing_status	varchar	64	否	否	备案状态
7	note_information	text	65535	否	否	备注信息
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间
10	source_table	varchar	255	否	否	来源表
11	source_id	int		否	否	来源ID
12	source_user_id	int		否	否	来源用户

表 4-16-grading_report（定级报告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	grading_report_id	int		是	是	定级报告ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	project_name	varchar	64	否	否	项目名称
5	report_documents	varchar	255	否	否	报告文件
6	necessary_accessories	varchar	255	否	否	必要附件
7	report_contents	text	65535	否	否	报告内容
8	filing_information_limit_times	int		是	否	备案限制次数
9	security_assessment_limit_times	int		是	否	评估限制次数
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间
12	source_table	varchar	255	否	否	来源表
13	source_id	int		否	否	来源ID
14	source_user_id	int		否	否	来源用户

表 4-17-hits（用户点击）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	hits_id	int		是	是	点赞ID
2	user_id	int		是	否	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID

表 4-18-inspection_plan（检查计划）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	inspection_plan_id	int		是	是	检查计划ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	audit_user	int		否	否	审计用户
5	audit_name	varchar	64	否	否	审计姓名
6	project_name	varchar	64	否	否	项目名称
7	inspection_time	varchar	64	否	否	检查时间
8	check_contents	varchar	64	否	否	检查内容
9	inspection_records_limit_times	int		是	否	检查限制次数
10	create_time	datetime		是	否	创建时间
11	update_time	timestamp		是	否	更新时间
12	source_table	varchar	255	否	否	来源表
13	source_id	int		否	否	来源ID
14	source_user_id	int		否	否	来源用户

表 4-19-inspection_records（检查记录）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	inspection_records_id	int		是	是	检查记录ID
2	audit_user	int		否	否	审计用户
3	audit_name	varchar	64	否	否	审计姓名
4	ordinary_user	int		否	否	普通用户
5	user_name	varchar	64	否	否	用户姓名
6	equal_insurance_user	int		否	否	等保用户
7	name_of_commissioner	varchar	64	否	否	专员姓名
8	project_name	varchar	64	否	否	项目名称
9	problem_hidden_danger	varchar	64	否	否	问题隐患
10	material_documents	varchar	255	否	否	材料文件
11	inspection_report	varchar	255	否	否	检查报告
12	review_information_limit_times	int		是	否	复查限制次数
13	create_time	datetime		是	否	创建时间
14	update_time	timestamp		是	否	更新时间
15	source_table	varchar	255	否	否	来源表
16	source_id	int		否	否	来源ID
17	source_user_id	int		否	否	来源用户

表 4-20-institutional_users（机构用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	institutional_users_id	int		是	是	机构用户ID
2	name_of_institution	varchar	64	否	否	机构名称
3	contact_information	varchar	16	否	否	联系方式
4	qualification_certificate	varchar	255	否	否	资质证书
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-21-notice（公告）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	notice_id	mediumint		是	是	公告ID
2	title	varchar	125	是	否	标题
3	content	longtext	4294967295	否	否	正文
4	create_time	timestamp		是	否	创建时间
5	update_time	timestamp		是	否	更新时间

表 4-22-operation_log（操作日志表）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	operation_log_id	int		是	是	操作日志ID
2	user_group	varchar	64	否	否	用户角色
3	user_name	varchar	64	否	否	用户账号
4	routes	varchar	64	否	否	模块名称
5	create_time	datetime		是	否	创建时间
6	update_time	timestamp		是	否	更新时间

表 4-23-ordinary_user（普通用户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	ordinary_user_id	int		是	是	普通用户ID
2	user_name	varchar	64	否	否	用户姓名
3	user_gender	varchar	64	否	否	用户性别
4	contact_information	varchar	16	否	否	联系方式
5	examine_state	varchar	16	是	否	审核状态
6	user_id	int		是	否	用户ID
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-24-praise（点赞）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	praise_id	int		是	是	点赞ID
2	user_id	int		是	是	点赞人
3	create_time	timestamp		是	否	创建时间
4	update_time	timestamp		是	否	更新时间
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	status	tinyint		是	否	点赞状态:1为点赞，0已取消

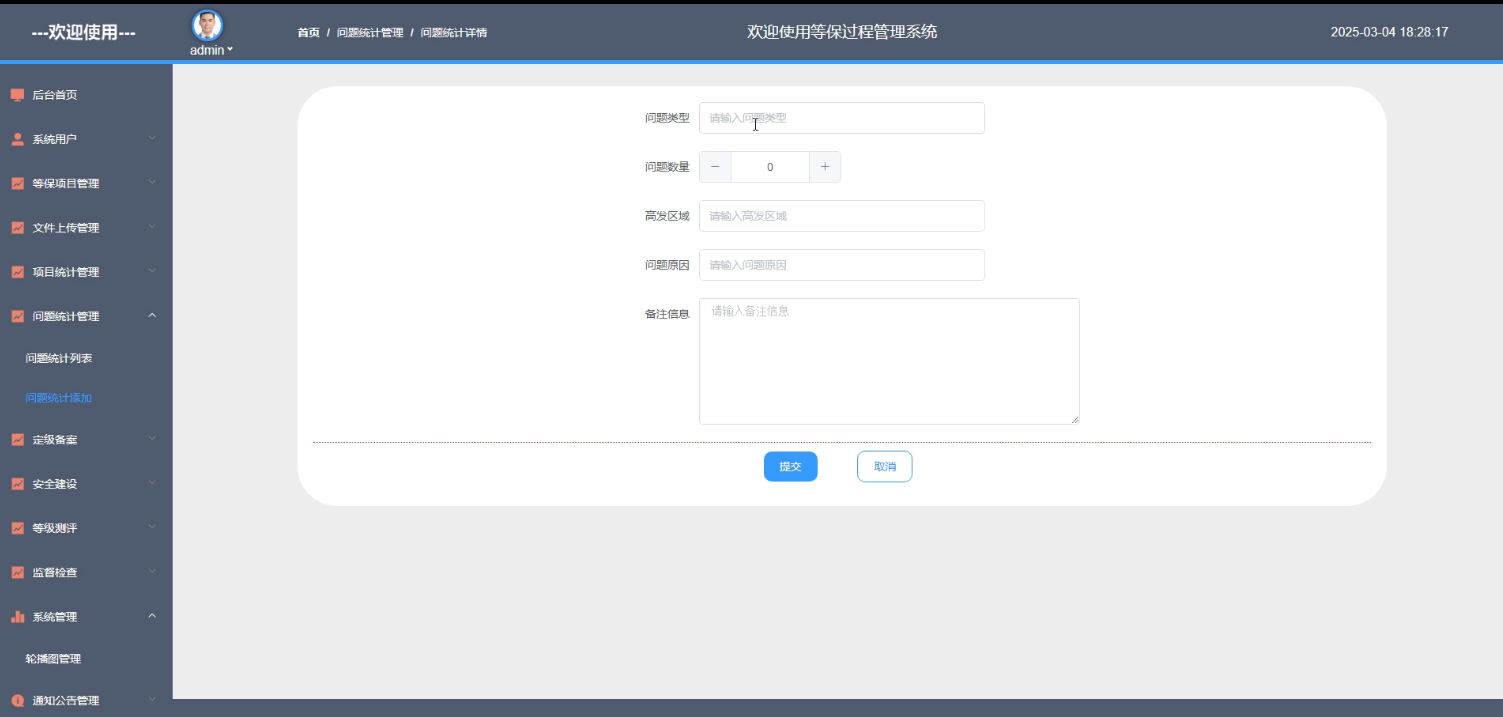

表 4-25-problem_statistics（问题统计）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	problem_statistics_id	int		是	是	问题统计ID
2	problem_type	varchar	64	否	否	问题类型
3	number_of_questions	double		否	否	问题数量
4	high_incidence_area	varchar	64	否	否	高发区域
5	cause_of_the_problem	varchar	64	否	否	问题原因
6	note_information	text	65535	否	否	备注信息
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-26-project_statistics（项目统计）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	project_statistics_id	int		是	是	项目统计ID
2	project_name	varchar	64	否	否	项目名称
3	security_level	varchar	64	否	否	安全等级
4	completion_time	varchar	64	否	否	完成时间
5	pass_rate	varchar	64	否	否	通过率
6	note_information	text	65535	否	否	备注信息
7	create_time	datetime		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-27-rectification_progress（整改进度）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	rectification_progress_id	int		是	是	整改进度ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	equal_insurance_user	int		否	否	等保用户
5	name_of_commissioner	varchar	64	否	否	专员姓名
6	project_name	varchar	64	否	否	项目名称
7	rectification_time	date		否	否	整改时间
8	proof_materials	varchar	255	否	否	证明材料
9	rectification_content	text	65535	否	否	整改内容
10	examine_state	varchar	16	是	否	审核状态
11	examine_reply	varchar	16	否	否	审核回复
12	evaluation_task_limit_times	int		是	否	任务限制次数
13	create_time	datetime		是	否	创建时间
14	update_time	timestamp		是	否	更新时间
15	source_table	varchar	255	否	否	来源表
16	source_id	int		否	否	来源ID
17	source_user_id	int		否	否	来源用户

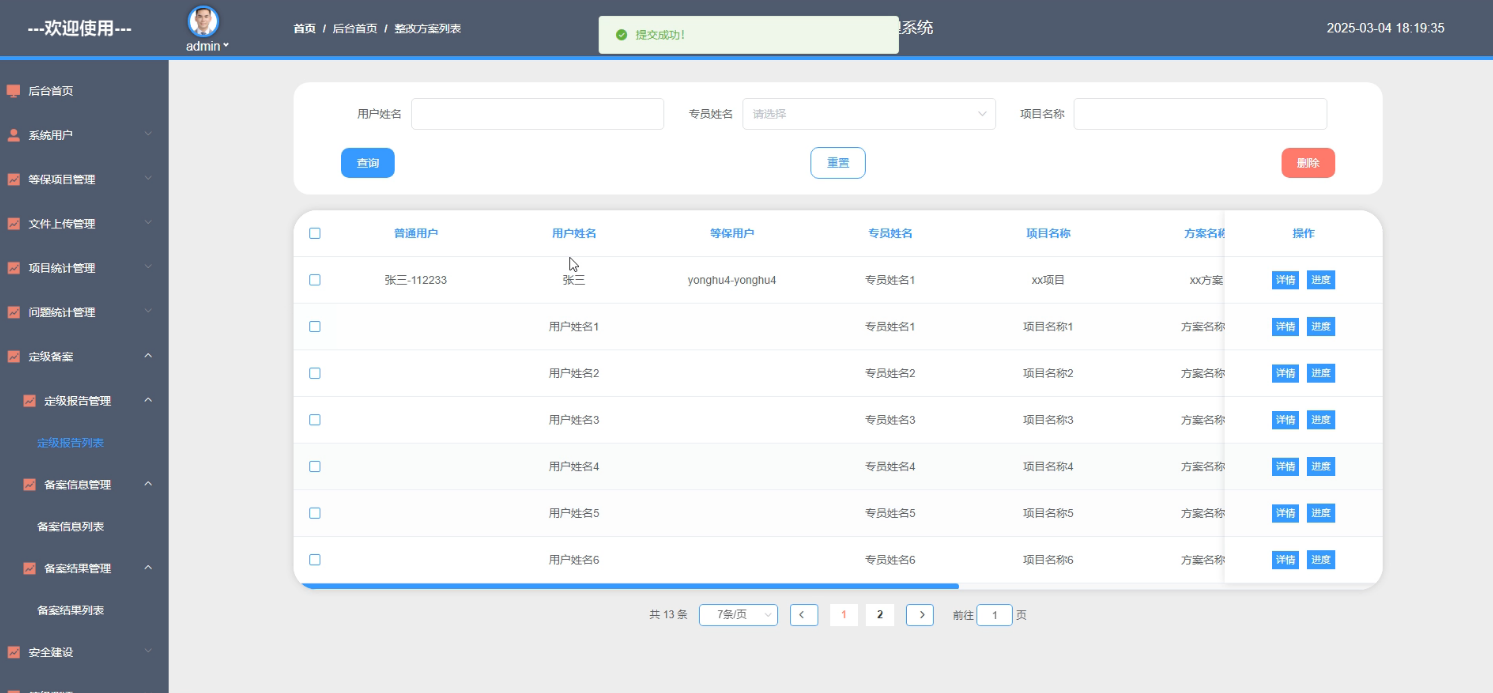

表 4-28-rectification_scheme（整改方案）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	rectification_scheme_id	int		是	是	整改方案ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	equal_insurance_user	int		否	否	等保用户
5	name_of_commissioner	varchar	64	否	否	专员姓名
6	project_name	varchar	64	否	否	项目名称
7	scheme_name	varchar	64	否	否	方案名称
8	rectification_period	varchar	64	否	否	整改期限
9	rectification_task	text	65535	否	否	整改任务
10	rectification_progress_limit_times	int		是	否	进度限制次数
11	create_time	datetime		是	否	创建时间
12	update_time	timestamp		是	否	更新时间
13	source_table	varchar	255	否	否	来源表
14	source_id	int		否	否	来源ID
15	source_user_id	int		否	否	来源用户

表 4-29-review_information（复查信息）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	review_information_id	int		是	是	复查信息ID
2	equal_insurance_user	int		否	否	等保用户
3	name_of_commissioner	varchar	64	否	否	专员姓名
4	ordinary_user	int		否	否	普通用户
5	user_name	varchar	64	否	否	用户姓名
6	project_name	varchar	64	否	否	项目名称
7	review_results	text	65535	否	否	复查结果
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间
10	source_table	varchar	255	否	否	来源表
11	source_id	int		否	否	来源ID
12	source_user_id	int		否	否	来源用户

表 4-30-schedule（日程管理）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	schedule_id	smallint		是	是	日程ID
2	content	varchar	255	否	否	日程内容
3	scheduled_time	datetime		否	否	计划时间
4	user_id	int		是	否	用户ID
5	create_time	datetime		否	否	创建时间
6	update_time	datetime		否	否	更新时间

表 4-31-score（评分）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	score_id	int		是	是	评分ID
2	user_id	int		是	否	评分人
3	nickname	varchar	64	否	否	昵称
4	score_num	double		是	否	评分
5	create_time	timestamp		是	否	创建时间
6	update_time	timestamp		是	否	更新时间
7	source_table	varchar	255	否	否	来源表
8	source_field	varchar	255	否	否	来源字段
9	source_id	int		是	否	来源ID

表 4-32-security_assessment（安全评估）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	security_assessment_id	int		是	是	安全评估ID
2	ordinary_user	int		否	否	普通用户
3	user_name	varchar	64	否	否	用户姓名
4	project_name	varchar	64	否	否	项目名称
5	report_documents	varchar	255	否	否	报告文件
6	security_issues	varchar	64	否	否	安全问题
7	rectification_scheme_limit_times	int		是	否	方案限制次数
8	create_time	datetime		是	否	创建时间
9	update_time	timestamp		是	否	更新时间
10	source_table	varchar	255	否	否	来源表
11	source_id	int		否	否	来源ID
12	source_user_id	int		否	否	来源用户

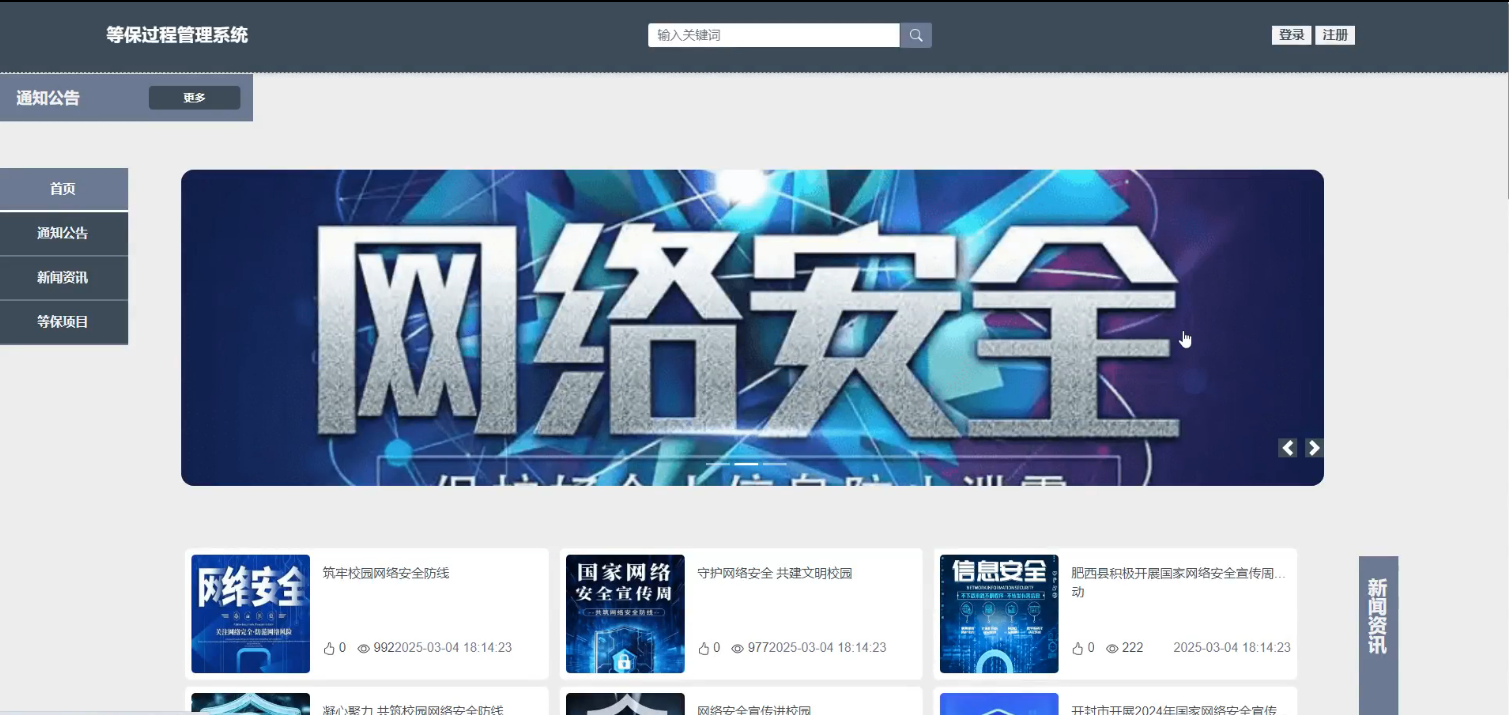

表 4-33-slides（轮播图）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	slides_id	int		是	是	轮播图ID
2	title	varchar	64	否	否	标题
3	content	varchar	255	否	否	内容
4	url	varchar	255	否	否	链接
5	img	varchar	255	否	否	轮播图
6	hits	int		是	否	点击量
7	create_time	timestamp		是	否	创建时间
8	update_time	timestamp		是	否	更新时间

表 4-34-upload（文件上传）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	upload_id	int		是	是	上传ID
2	name	varchar	64	否	否	文件名
3	path	varchar	255	否	否	访问路径
4	file	varchar	255	否	否	文件路径
5	display	varchar	255	否	否	显示顺序
6	father_id	int		否	否	父级ID
7	dir	varchar	255	否	否	文件夹
8	type	varchar	32	否	否	文件类型

表 4-35-user（用户账户）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	user_id	int		是	是	用户ID
2	state	smallint		是	否	账户状态：(1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	否	否	所在用户组
4	login_time	timestamp		是	否	上次登录时间
5	phone	varchar	11	否	否	手机号码
6	phone_state	smallint		是	否	手机认证：(0未认证|1审核中|2已认证)
7	username	varchar	16	是	否	用户名
8	nickname	varchar	16	否	否	昵称
9	password	varchar	64	是	否	密码
10	email	varchar	64	否	否	邮箱
11	email_state	smallint		是	否	邮箱认证：(0未认证|1审核中|2已认证)
12	avatar	varchar	255	否	否	头像地址
13	open_id	varchar	255	否	否	针对获取用户信息字段
14	create_time	timestamp		是	否	创建时间

表 4-36-user_group（用户组）

编号	字段名	类型	长度	是否非空	是否主键	注释
1	group_id	mediumint		是	是	用户组ID
2	display	smallint		是	否	显示顺序
3	name	varchar	16	是	否	名称
4	description	varchar	255	否	否	描述
5	source_table	varchar	255	否	否	来源表
6	source_field	varchar	255	否	否	来源字段
7	source_id	int		是	否	来源ID
8	register	smallint		否	否	注册位置
9	create_time	timestamp		是	否	创建时间
10	update_time	timestamp		是	否	更新时间

• 等保过程管理系统 详细设计与实现

等保过程管理系统的详细设计与实现主要是根据前面的等保过程管理系统的需求分析和等保过程管理系统的总体设计来设计页面并实现业务逻辑。主要从等保过程管理系统界面实现、业务逻辑实现这两部分进行介绍。

1. 1. 前端首页模块

用户登录后首先进入的页面，提供等保项目推荐和最新新闻资讯的展示。页面设计简洁直观，方便用户快速获取重要信息和最新动态。前台首页模块展示如下图所示。

图 5-1前台首页模块图

1. 1. 用户注册模块

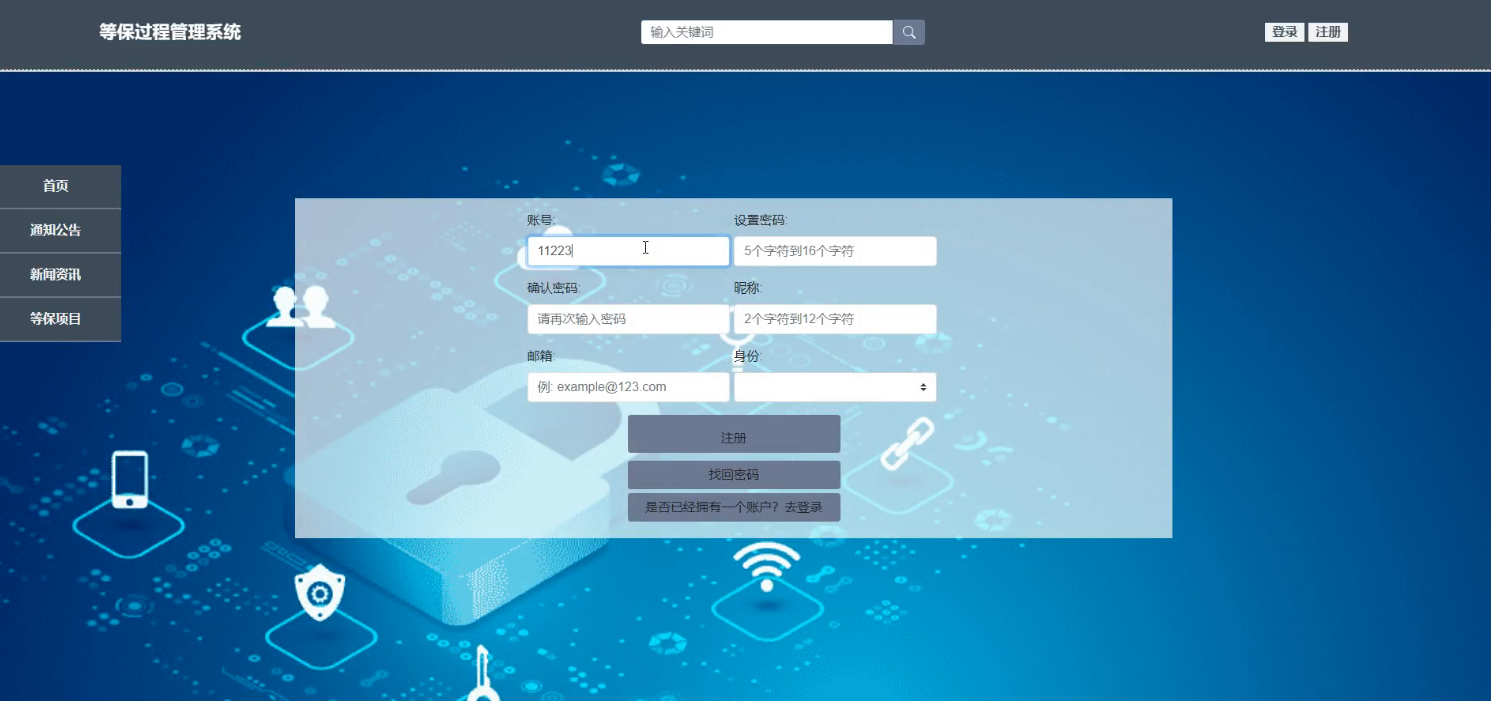

不是等保过程管理系统中正式用户的是可以在线进行注册的，当填写上自己的账号+设置密码+确认密码+昵称+邮箱+手机号+身份+用户姓名+用户性别等信息后再点击“注册”按钮后将会先验证输入的有没有空数据，再次验证密码和确认密码是否是一样的，最后验证输入的账户名和数据库表中已经注册的账户名是否重复，只有都验证没问题后即可用户注册成功。其用户注册模块展示如下图所示。

图 5-2注册模块图

1. 1. 登录模块

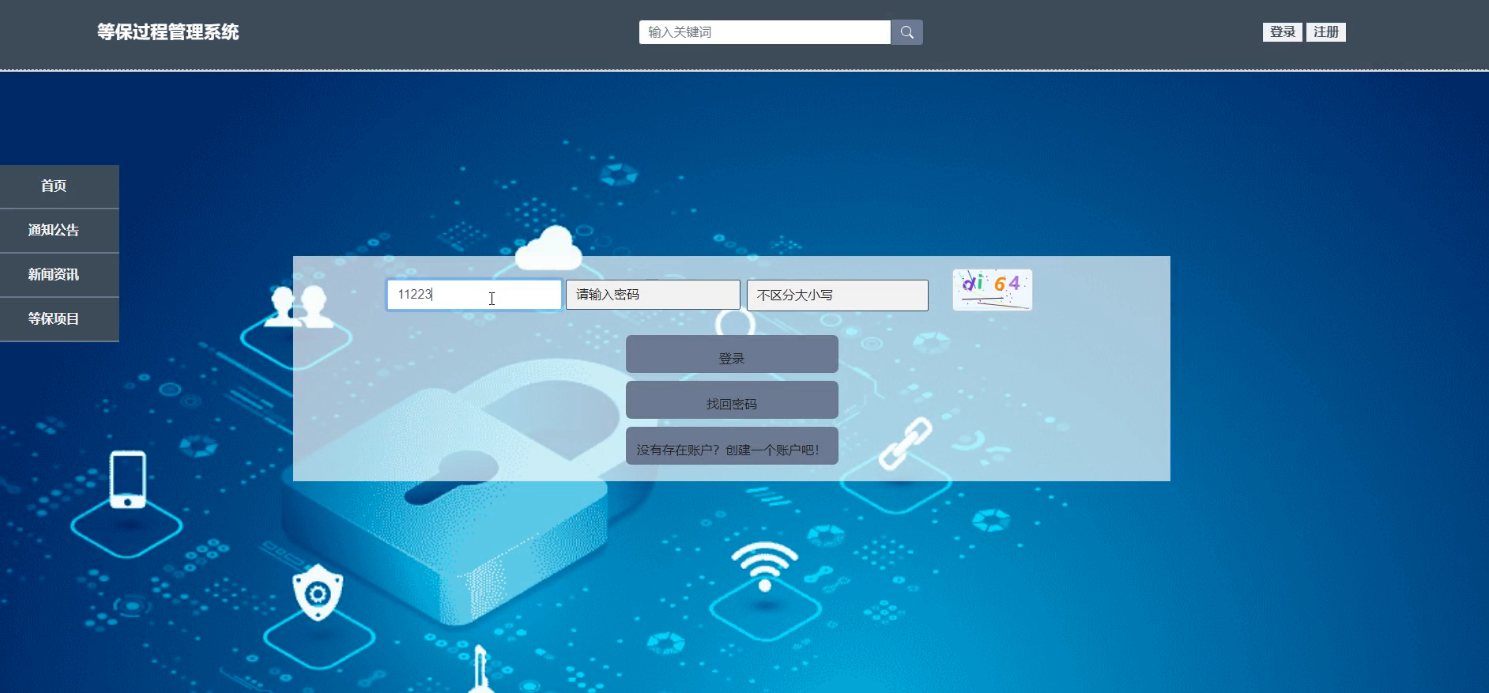

等保过程管理系统中的前台上注册后的用户是可以通过自己的用户名+密码进行登录的，当用户输入完整的自己的用户名+密码信息并点击“登录”按钮后，将会首先验证输入的有没有空数据，再次验证输入的用户名+密码和数据库中当前保存的用户信息是否一致，只有在一致后将会登录成功并自动跳转到等保过程管理系统的首页中，否则将会提示相应错误信息，登录模块如下图所示。

图 5-3登录模块图

1. 1. 前端普通用户功能模块
      1. 通知公告模块

此模块用于发布和查看系统通知及公告信息，确保用户能够及时了解平台的重要更新、活动或政策变动。通知公告模块如下图所示：

图 5-4通知公告模块图

1. 1. 1. 新闻资讯模块

用户可以浏览各类新闻资讯，并对感兴趣的内容进行点赞、收藏和评论互动，增强信息的共享和交流。新闻资讯详情模块如下图所示。

图 5-5新闻资讯详情模块图

1. 1. 1. 等保项目模块

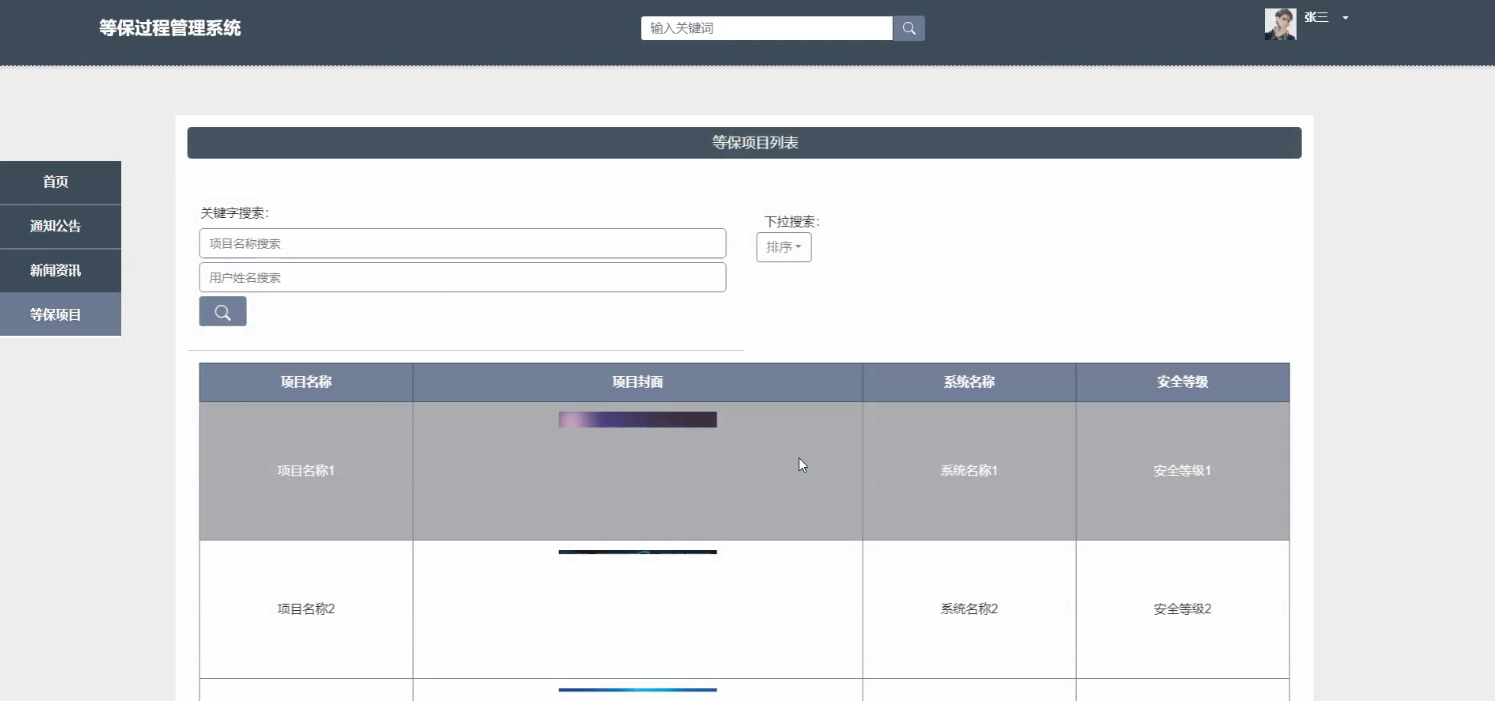

用户可以查看推荐的等保项目，并对感兴趣的项目进行点赞、收藏和评论，便于跟踪和讨论等保项目相关信息。等保项目模块如下图所示。

图 5-6等保项目模块图

1. 1. 1. 个人中心模块

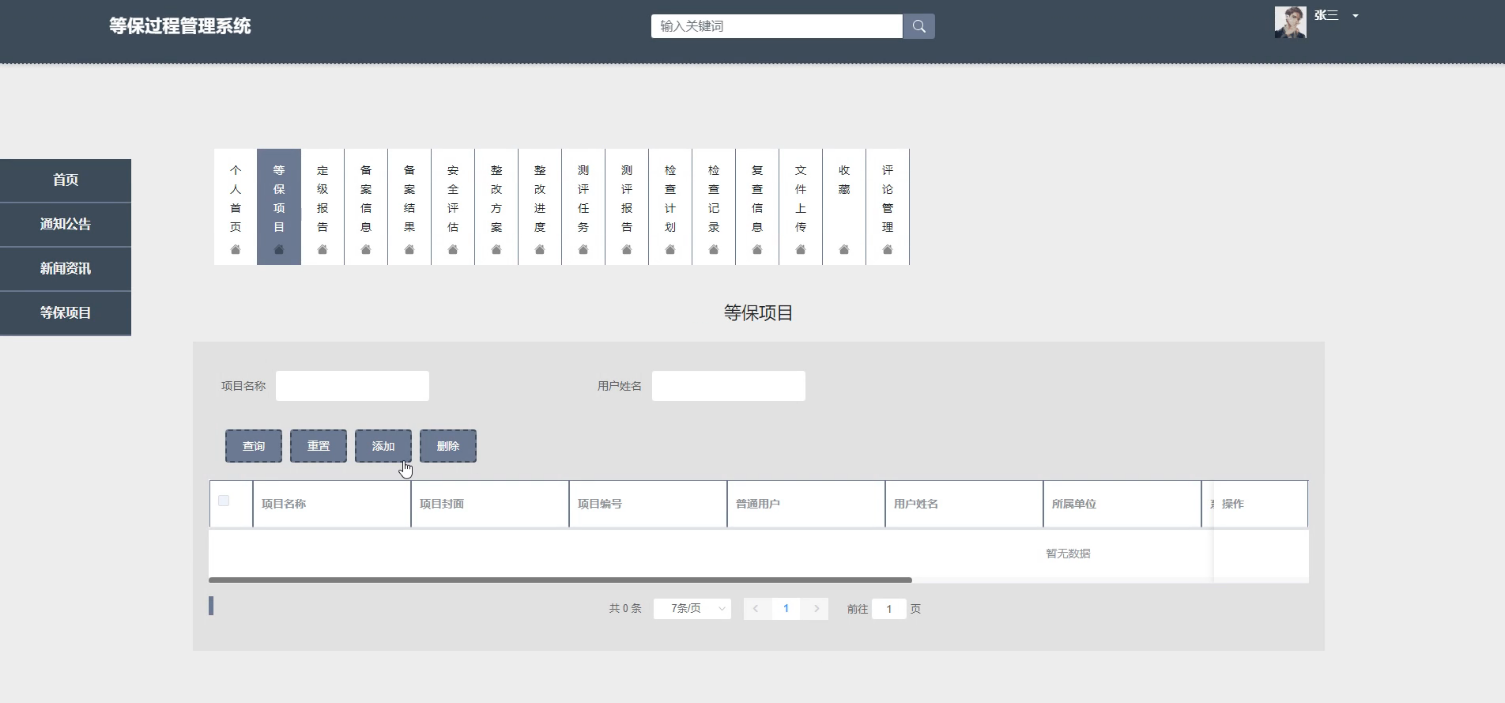

提供个人首页展示，用户可以添加等保项目、查看定级报告、备案信息、备案结果、安全评估、整改方案、整改进度、测评报告、检查计划、检查记录、复查信息等。此外，还包括文件上传、收藏和评论管理功能，方便用户管理个人资料和项目相关文件。个人中心模块如下图所示。

图 5-7个人中心模块图

1. 1. 前端等保用户功能模块
      1. 个人中心模块

个人中心是用户管理个人信息和查看个人活动记录的集中区域，包括个人首页、整改方案、审核整改进度、检查记录、收藏和评论管理等子模块。用户可以在这里查看和管理自己的所有相关活动和资料，方便快捷地进行个人事务处理。个人中心模块如下图所示。

图 5-8后台首页模块图

1. 1. 前端机构用户功能模块
      1. 个人中心模块

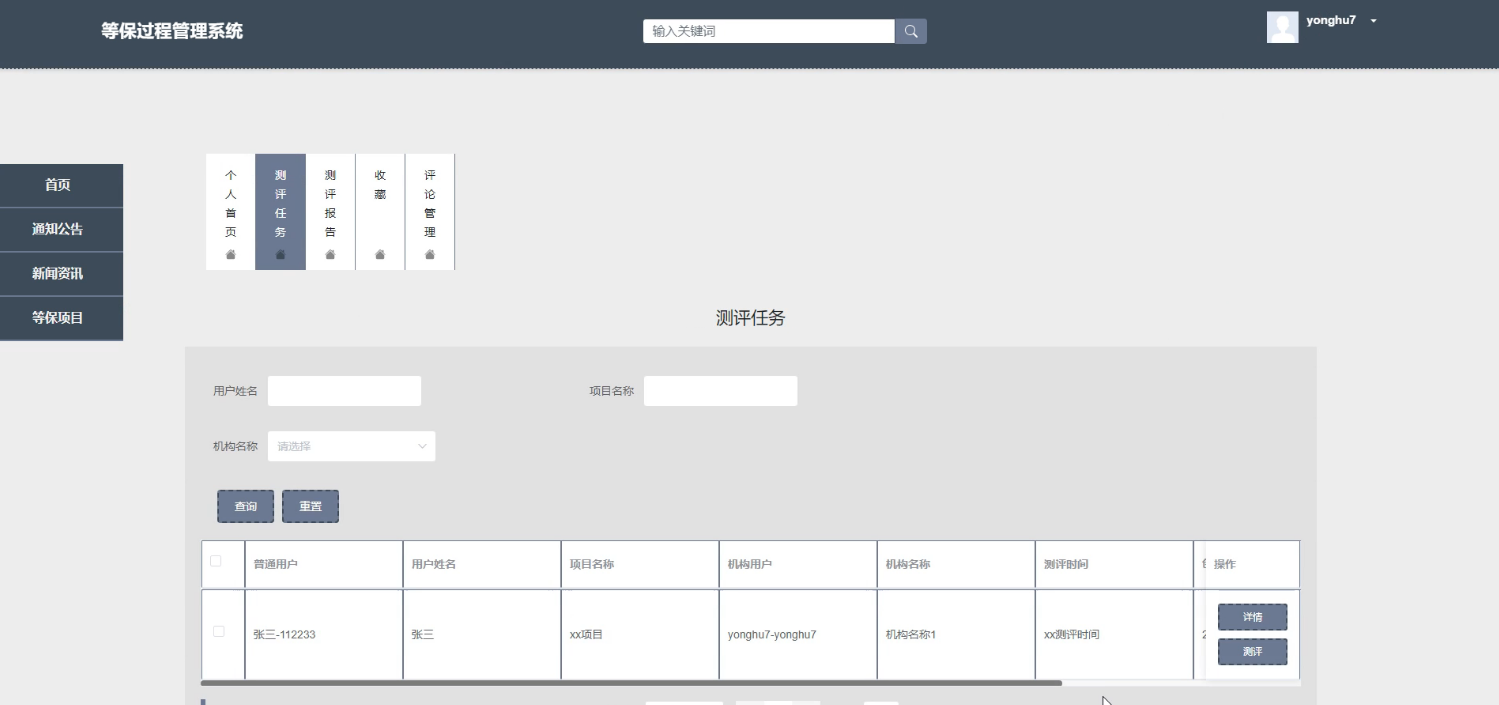

个人中心是用户管理个人信息和查看个人相关数据的地方。用户可以查看个人首页、管理自己的测评任务、查看测评报告、管理收藏的项目和评论。这个模块为用户提供了一个集中的个人数据管理平台。个人中心模块如下图所示。

图 5-9个人中心模块图

1. 1. 前端审计用户功能模块
      1. 个人中心模块

用户可以访问个人首页、查看和管理等保项目、定级报告、备案信息、备案结果、安全评估、整改方案、整改进度、测评报告、检查计划、检查记录、复查信息等，同时还可以管理自己的收藏和评论，实现对个人相关数据的全面掌控。个人中心模块如下图所示。

图 5-10个人中心模块图

1. 1. 前端管理员功能模块
      1. 问题统计管理模块

管理员可以添加、删除、查询问题统计，并查看问题的详细信息。这有助于及时发现和解决项目中出现的问题。问题统计管理模块如下图所示。

图 5-11问题统计管理模块图

1. 1. 1. 项目统计管理模块

管理员可以添加、删除、查询项目统计信息，并查看统计详情。这有助于对项目进行有效的监控和评估。项目统计管理模块如下图所示。

图 5-12项目统计管理模块图

1. 1. 1. 等级测评模块

管理员可以管理测评任务和测评报告，确保等级测评工作的顺利开展和结果的准确性。测评报告管理模块如下图所示。

图 5-13测评报告管理模块图

1. 1. 1. 安全建设模块

管理员可以管理安全评估、整改方案以及整改进度，确保组织的信息安全建设按计划进行。整改进度管理模块如下图所示。

图 5-14整改进度管理模块图

1. 1. 1. 定级备案模块

此模块包括定级报告管理、备案信息管理、备案结果管理，管理员可以在此进行相关操作，确保信息安全等级保护工作的合规性。定级报告管理模块如下图所示。

图 5-15定级报告管理模块图

• 系统测试
  1. 系统测试的目的

测试的主要目的是确保系统的功能和性能满足预期的需求，同时识别和修复潜在的缺陷。通过系统测试，可以验证各个功能模块的正确性和稳定性，确保系统在不同使用场景下的表现符合设计要求。测试目的包括确认系统功能的完整性、验证数据处理的准确性、评估系统的性能和安全性。测试还可以提高用户满意度，保证用户在使用系统时获得流畅和可靠的体验。通过全面的测试，可以降低后期维护成本，减少系统上线后出现故障的风险，从而保障系统的长期稳定运行。

1. 1. 测试方法

在本系统中，测试方法主要依赖于测试用例的设计与执行。测试用例是根据系统需求文档编写的，覆盖所有功能模块及其边界情况。每个测试用例包含输入数据、预期结果和实际结果的对比，以验证系统的功能是否按预期工作。

常见的测试用例包括功能测试用例、边界测试用例和异常测试用例。功能测试用例针对系统的各项功能进行验证；边界测试用例则侧重于输入数据的边界条件，验证系统在极端情况下是否能够稳定运行；异常测试用例则用于验证系统在处理错误输入或异常情况时的反应。本文选择功能测试用例进行系统测试。

在测试执行过程中，记录每个用例的执行结果，并根据实际结果与预期结果的对比，判断系统是否存在缺陷。通过系统化的测试用例执行，可以有效提高测试的覆盖率和效率，为系统的最终上线提供保障。

1. 1. 测试用例
      1. 等保项目测试

等保项目测试用例如表6-1 所示。

表6-1 等保项目测试用例

测试用例编号	YL_03
测试用例名称	系统使用者点击等保项目进行添加
测试用例描述	使用者输入等保项目信息
系统入口	浏览器
步骤	预期结果	实际结果
输入完整的等保项目内容	点击“提交”，并进入系统	预期结果
不输入等保项目内容	提示“请输入完整”	预期结果

1. 1. 1. 创建数据测试

在系统中，创建功能也是基础功能之一，因此创建功能的测试很有代表性。在此章节主要列举在创建时各种情况下系统结果的测试。由于系统涉及创建功能操作过多，因此将多处统称创建功能。

创建数据用例如表6-2 所示。

表6-2 创建数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行创建数据
测试用例描述	使用者输入要创建的数据
系统入口	浏览器
步骤	预期结果	实际结果
输入完整并且格式正确的数据	提示“创建成功”，并显示所有数据	预期结果
核心位置数据但非必要位置不输入数据	提示“创建成功”，并显示所有数据	预期结果
核心数据位置不输入数据	提示“创建失败”	预期结果

1. 1. 1. 修改数据测试

在系统中，修改功能是系统主要实现功能，因此修改功能的测试很有代表性。在此章节主要列举在修改时各种情况下系统结果的测试。由于系统涉及修改功能操作过多，因此将多处数据表记录修改和状态修改统称修改功能。

修改数据用例如表6-3所示。

表6-3 修改数据测试用例

测试用例编号	YL_06
测试用例名称	系统使用者进行修改数据
测试用例描述	使用者对可修改的数据项进行修改
系统入口	浏览器
步骤	预期结果	实际结果
将现有数据修改成正确的数据	提示“修改成功”，并显示所有数据	预期结果
将现有数据修改成错误的数据	提示“修改失败”	预期结果

1. 1. 1. 查询数据测试

在系统中，查询功能是使用系统使用最多也是最基础的功能，因此查询功能的测试很有代表性。在此章节主要列举在查询时各种情况下系统结果的测试。

查询数据用例如表6-4所示。

表6-4 查询数据测试用例

测试用例编号	YL_05
测试用例名称	系统使用者进行查询数据
测试用例描述	全部查询以及输入关键词查询
系统入口	浏览器
步骤	预期结果	实际结果
界面自动查询全部	显示对应所有记录	预期结果
输入已存在且能匹配成功的关键字	显示所查询到的数据	预期结果
输入不存在的关键字	显示数据界面为空	预期结果

1. 1. 测试结果

在本次测试的过程主要针对所有功能下的添加操作，修改操作和删除操作，并以真实数据一一进行相关功能项目的输入，最终能够保证每个项目涉及的功能都能够正常运行，因此能够保证本次设计的，已实现的功能能够正常运行并且相关数据库的信息也同样保证正确。

• 结论与展望
  1. 本课题的主要工作及结论

在本次课题的研究与开发过程中，我们深入分析了信息安全等级保护工作的实际需求，设计并实现了涵盖新闻资讯详情、等保项目、个人中心、问题统计管理、项目统计管理、等级测评、安全建设、定级备案等多个功能模块的信息安全等级保护管理系统。

在系统开发过程中，我们注重用户体验和系统的实用性，通过合理的界面设计和友好的操作流程，使得系统能够方便用户进行各项操作。同时，我们也充分考虑了系统的安全性和稳定性，采用了先进的开发技术和数据库管理系统，确保了系统的数据安全和运行稳定。

通过本次课题的研究与实践，我们不仅掌握了信息安全等级保护管理系统的开发技术和方法，也积累了宝贵的项目开发经验。我们相信，在未来的工作中，我们将能够继续发挥所学所长，为信息安全领域的发展做出更大的贡献。

1. 1. 有待进一步研究的问题

尽管在本课题中成功设计与实现了信息安全等级保护管理系统，并涵盖了多个关键功能模块，但在实际应用中仍存在一些有待进一步研究的问题。

系统的安全性方面仍有提升空间。虽然已经采用了先进的开发技术和数据库管理系统来确保系统的数据安全和运行稳定，但随着网络攻击手段的不断升级，系统的安全防护措施也需要不断更新和完善。可以深入研究网络安全防护技术，加强系统的安全防护能力，确保用户数据的安全性和隐私性。

系统的可扩展性和可维护性也是未来研究的重点。随着信息安全等级保护工作的不断深入和需求的不断变化，系统需要不断适应新的需求和场景。需要设计更加灵活和可扩展的系统架构，以便能够快速适应未来的需求变化。也需要注重系统的可维护性，降低系统的维护成本和提高系统的稳定性。

虽然在本课题中取得了一定的成果，但仍有许多有待进一步研究的问题。未来，将继续深入研究信息安全等级保护管理系统的相关技术和方法，为信息安全领域的发展做出更大的贡献。

1. 1. 1. 存在的不足

在系统的实际应用过程中，发现还存在一些不足之处。系统的用户界面虽然友好且直观，但在某些操作细节上仍有待优化，以提升用户体验。在一些数据输入页面，可以增加更多的数据验证和提示信息，帮助用户更准确地输入数据，减少因输入错误而导致的操作失败。

在当前的系统中，当数据量较大时，某些操作的响应速度会变慢，甚至可能出现系统卡顿的情况。为了解决这个问题，可以进一步优化系统的数据库设计和算法实现，提高系统的数据处理能力和响应速度。

系统的兼容性也需要进一步改进。系统主要支持主流的浏览器和设备，但在一些老旧或非主流的浏览器和设备上可能会出现兼容性问题。为了确保系统能够在更广泛的环境中使用，需要加强对不同浏览器和设备的兼容性测试，并根据测试结果进行相应的优化和调整。

系统的文档和帮助信息仍有待完善。虽然系统已经提供了基本的使用说明和操作指南，但在一些复杂的功能和操作流程上，仍然缺乏详细的解释和示例。为了帮助用户更好地理解和使用系统，可以进一步完善系统的文档和帮助信息，提供更多的操作示例和常见问题解答。

1. 1. 1. 改进方案

用户界面优化：针对用户界面的操作细节进行优化，增加更多的数据验证和提示信息。例如，在数据输入页面，可以添加实时的输入格式验证和错误提示，帮助用户及时纠正输入错误，提高操作的准确性和成功率。可以进一步美化界面设计，提升用户体验。

兼容性改进：为了确保系统能够在更广泛的环境中使用，需要加强对不同浏览器和设备的兼容性测试。针对测试中发现的问题，可以进行相应的代码调整和优化，确保系统在不同平台上的稳定性和兼容性。可以关注最新的浏览器和设备发展趋势，及时更新系统的技术栈和兼容性支持。

文档和帮助信息完善：为了帮助用户更好地理解和使用系统，可以进一步完善系统的文档和帮助信息。针对复杂的功能和操作流程，可以提供详细的操作示例和常见问题解答，帮助用户快速上手并解决使用过程中遇到的问题。可以建立用户反馈机制，收集用户的使用意见和建议，不断优化系统的功能和用户体验。

参考文献

1. 尹应荆.JAVA编程语言在计算机软件开发中的应用[J].石河子科技,2023,(05):45-47.
2. 刘江涛,王亮亮,吴庆茹,等.基于B/S模式的铁路勘测设计案例信息化管理系统设计与实现[J].铁路计算机应用,2021,30(03):32-35.
3. 张丹丹,李弘.基于B/S架构的办公管理系统设计与开发[J].铁路通信信号工程技术,2024,21(09):44-48+106.
4. 张靖琦,DK数据中心网络安全等级保护建设项目的进度管理优化研究.[J],西安电子科技大学,2023.
5. 段尚泽,基于分布式网络的自动测试系统软件设计[J],中北大学,2024.
6. 赵媛.基于Vue的Web系统前端性能优化分析[J].电脑编程技巧与维护,2024,(09):44-46.
7. 秦冬.浅析Vue框架在前端开发中的应用[J].信息与电脑(理论版),2024,36(13):61-63.
8. 李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
9. 龙跃，基于等级保护2.0的勒索软件防御研究[J].信息网络安全，2020(S1):81-84.
10. 余池，网络安全等级保护测评方案推荐系统研究[D].湖北大学，2021(05).
11. 宁华；荣晓燕；刘海峰史宜会李媛：网络安全等级保护下的零信任SDP评估方法U].网络安全技术与应用，2021(07)5-8.
12. 王国丽，论网络安全等级保护的演变及主要变化[]数字通信世界，2022(02)：97-99.
13. 王熠，信息安全等级保护管理系统设计与实现[J].哈尔滨工业大学，2020.
14. 陶爱兰，基于SSM的数字化审计平台的设计与实现[J].南京邮电大学
15. 陈超,基于SSM的网上书城销售管理系统的设计与实现[J].北京邮电大学，2021.
16. Zheng Hongying，A Study on the Design of English Speaking Examination System Based on SSM Framework[J].2022.
17. Wang Ziyi, Construction of the Curriculum System of Software Engineering Based on the Agile Development Method[J].2024.
18. 韩卓言,智能化软件工程流水线平台的设计与实现[J].北京邮电大学,2024.
19. 刘雪伟,用户参与软件产品开发行为影响因素研究[J].西安理工大学.2024.
20. Jing Wenying, Research on Evaluating Information Security Level Protection by Data Mining Method[J].Scientific and Social Research,2024.
21. Feng Wang;Dingde Jiang;Hong Wen;Sheng Qi, Security level protection for intelligent terminals based on differential privacy[J]. Telecommunication Systems,2020.

致  谢

等保过程管理系统设计与实现工作已结束，虽然过程中充满挑战，但内心充满自豪和满足。感谢大学四年间教导我的所有老师，他们的专业知识与人生智慧让我成长为能独立完成系统的学生。特别感谢指导老师，他耐心解答疑惑，引导我解决问题，提升自主解决能力。室友和同学们的宝贵建议和支持也让我取得长足进步。未来，我将继续努力追求卓越，不辜负所学所悟和老师期望。坚信坚定信念和不懈努力，未来定能取得更辉煌成就。期待更美好未来！

此外，等保过程管理系统设计与实现不仅是技术挑战，挫折和困难是成长的垫脚石，让我更深入理解问题，精确找到解决方案。每次解决问题，都感到满足和自豪。

对于未来，我充满期待和信心。无论道路多崎岖，只要保持坚定信念，持续努力，定能取得更大成就。期待将知识和技能运用到实际中，为社会做出更大贡献。

最后，感谢所有帮助和支持我的人。你们的教诲、鼓励和支持让我有今天的成就。我会继续努力，不辜负期望，为实现更美好的未来而奋斗。

springMVC及spring配置文件在server/src/main/webapp/WEB-INF/web.xml，代码如下：

  <servlet>

    <servlet-name>SpringDispatcherServlet</servlet-name>

    <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>

    <init-param>

      <param-name>contextConfigLocation</param-name>

      <!-- 引入spring配置文件 -->

      <param-value>classpath:spring/spring-*.xml</param-value>

    </init-param>

  </servlet>

  <servlet-mapping>

    <servlet-name>SpringDispatcherServlet</servlet-name>

    <url-pattern>/</url-pattern>

  </servlet-mapping>

项目统一采用utf-8，避免中文乱码，代码如下：

<filter>

    <filter-name>CharacterEncodingFilter</filter-name>

    <filter-class>org.springframework.web.filter.CharacterEncodingFilter</filter-class>

    <init-param>

      <param-name>encoding</param-name>

      <param-value>UTF-8</param-value>

    </init-param>

  </filter>

  <filter-mapping>

    <filter-name>CharacterEncodingFilter</filter-name>

    <url-pattern>/*</url-pattern>

  </filter-mapping>

字符串常量定义代码在FindConfig.java文件中，代码如下：

package com.project.demo.constant;

public class FindConfig {

    public static String PAGE = "page";

    public static String SIZE = "size";

    public static String LIKE = "like";

    public static String ORDER_BY = "orderby";

    public static String FIELD = "field";

    public static String GROUP_BY = "groupby";

    public static String MIN_ = "_min";

    public static String MAX_ = "_max";

}

entity实体类，使用java类去映射数据库中的数据库表，以AccessToken.java为例，里面含有数据库表名称，表中的主键字段，表中其他字段与Java属性间的映射，代码如下：

@TableName("access_token")

@Data

@EqualsAndHashCode(callSuper = false)

public class AccessToken implements Serializable {

    private static final long serialVersionUID = 913269304437207500L;

    @TableId(value = "token_id", type = IdType.AUTO)

    private Integer tokenId;

    @TableField(value = "token")

    private String token;

    @TableField(value = "maxage")

    private Integer maxage;

项目方法集成在BaseController.java文件中，增的代码如下：

    @PostMapping("/add")

    @Transactional

    public Map<String, Object> add(HttpServletRequest request) throws IOException {

        service.insert(service.readBody(request.getReader()));

        return success(1);

    }

    @Transactional

    public Map<String, Object> addMap(Map<String,Object> map){

        service.insert(map);

        return success(1);

    }

项目方法集成在BaseController.java文件中，删的代码如下：

     @RequestMapping(value = "/del")

    @Transactional

    public Map<String, Object> del(HttpServletRequest request) {

        service.delete(service.readQuery(request), service.readConfig(request));

        return success(1);

    }

项目方法集成在BaseController.java文件中，改的代码如下：

    @PostMapping("/set")

@Transactional

    public Map<String, Object> set(HttpServletRequest request) throws IOException {

        service.update(service.readQuery(request), service.readConfig(request), service.readBody(request.getReader()));

        return success(1);

}

项目方法集成在BaseController.java文件中，查询一条数据的代码如下：

    @RequestMapping("/get_obj")

    public Map<String, Object> obj(HttpServletRequest request) {

        List resultList = service.selectBaseList(service.select(service.readQuery(request), service.readConfig(request)));

        if (resultList.size() > 0) {

            JSONObject jsonObject = new JSONObject();

            jsonObject.put("obj",resultList.get(0));

            return success(jsonObject);

        } else {

            return success(null);

        }

}

项目方法集成在BaseController.java文件中，查询列表数据的代码如下：

    @RequestMapping("/get_list")

    public Map<String, Object> getList(HttpServletRequest request) {

        Map<String, Object> map = service.selectToPage(service.readQuery(request), service.readConfig(request));

        return success(map);

    }

项目方法集成在BaseController.java文件中，上传文件的方法代码如下：

    @PostMapping("/upload")

    public Map<String, Object> upload(@RequestParam(value = "file",required=false) MultipartFile file,HttpServletRequest request) {

        log.info("进入方法");

        if (file.isEmpty()) {

            return error(30000, "没有选择文件");

        }

        try {

            //判断有没路径，没有则创建

            String filePath = request.getSession().getServletContext().getRealPath("\\") +"upload\\";

            File targetDir = new File(filePath);

            if (!targetDir.exists() && !targetDir.isDirectory()) {

                if (targetDir.mkdirs()) {

                    log.info("创建目录成功");

                } else {

                    log.error("创建目录失败");

                }

            }

            String fileName = file.getOriginalFilename();

            int lastIndexOf = fileName.lastIndexOf(".");

            String suffix = fileName.substring(lastIndexOf);

            fileName = IdWorker.getId()+suffix;

            File dest = new File(filePath + fileName);

            log.info("文件路径:{}", dest.getPath());

            log.info("文件名:{}", dest.getName());

            file.transferTo(dest);

            JSONObject jsonObject = new JSONObject();

            jsonObject.put("url", "/api/upload/" + fileName);

            return success(jsonObject);

        } catch (IOException e) {

            log.info("上传失败：{}", e.getMessage());

        }

        return error(30000, "上传失败");

}

项目方法集成在BaseController.java文件中，格式化的方法代码如下：

    public Map<String, Object> success(Object o) {

        Map<String, Object> map = new HashMap<>();

        if (o == null) {

            map.put("result", null);

            return map;

        }

        if (o instanceof List) {

            if (((List) o).size() == 1) {

               o =  ((List) o).get(0);

                map.put("result", o);

            }else {

                String jsonString = JSONObject.toJSONString(o);

                JSONArray objects = service.covertArray(JSONObject.parseArray(jsonString));

                map.put("result", objects);

            }

        } else if (o instanceof Integer || o instanceof String) {

            map.put("result", o);

        } else {

            String jsonString = JSONObject.toJSONString(o);

            JSONObject jsonObject = JSONObject.parseObject(jsonString);

            JSONObject j = service.covertObject(jsonObject);

            map.put("result", j);

        }

        return map;

}

项目方法集成在BaseController.java文件中，错误处理的方法代码如下：

    public Map<String, Object> error(Integer code, String message) {

        Map<String, Object> map = new HashMap<>();

        map.put("error", new HashMap<String, Object>(4) {{

            put("code", code);

            put("message", message);

        }});

        return map;

}

在登陆方法钟，有一个map类型的参数，用于存储从浏览器中发送过来的数据，方法的返回值也是一个map类型，键值对结构，非空校验通过后会调用service层的一个select方法，该方法主要是格式化生成一个sql查询语句，生成的sql语句会作为参数传给，servece层的另外一个方法，该方法会直接调用dao层的方法操作数据库，而之前生成的sql语句也会作为参数传送过去，登陆使用了MD5加密，登陆成功后，会给登陆成功的用户发送登陆令牌，登陆令牌为实体类，映射到数据库中的AccessToken表，该实体类含有令牌ID，使用UUID工具，创建不重复的字符串作为ID，然后会将用户的信息同样作为属性，加入到令牌对象中，之后执行service的save方法，与用户登陆时查询用户原理一致，会将令牌信息存入到数据库中，之后采用json格式封装返回给浏览器的数据，返回的数据封装好时，调用success方法，格式化返回的数据，以特定的格式返回给浏览器，浏览器写通用的代码，对返回的数据进行验证和处理，登陆代码如下：

    @PostMapping("login")

    public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

        log.info("[执行登录接口]");

        String username = data.get("username");

        String email = data.get("email");

        String phone = data.get("phone");

        String password = data.get("password");

        List resultList = null;

        QueryWrapper wrapper = new QueryWrapper<User>();

        Map<String, String> map = new HashMap<>();

项目dao层都声明为interface接口，具体的操作在XML中体现，XML使用namespace后面填上interface的权限命名，实现当前XML与我们的interface之间的绑定，并调用select方法，通过占位符表达式，将参数原封不动的绑定到方法中，mybatis调用此方法时，就会将sql语句，发送给数据库执行，执行后会将结果传给mybatis框架，mybatis框架会根据我们定义的返回结果类型，对数据进行封装，封装成我们的Java对象，代码如下：

<mapper namespace="com.project.demo.dao.base.BaseMapper">

    <select id="selectBaseList" resultType="java.util.LinkedHashMap">

        ${select}

    </select>

    <select id="selectBaseCount" resultType="Integer">

        ${count}

    </select>

    <select id="selectBaseOne" resultType="Object">

        ${select}

    </select>

    <update id="updateBaseSql">

        ${sql}

    </update>

    <delete id="deleteBaseSql">

        ${sql}

    </delete>

</mapper>

Java对象返回后，会到我们的service层，service拿到数据后会执行一系列操作，这里面时将其中的数据用一个工具类转换成this对象，返回集合结果，代码如下：

    public List selectBaseList(String select) {

        List<Map<String,Object>> mapList = baseMapper.selectBaseList(select);

        List<E> list = new ArrayList<>();

        for (Map<String,Object> map:mapList) {

            list.add(JSON.parseObject(JSON.toJSONString(map),eClass));

        }

        return list;

}

MD5加密的实现方法，使用了jdk中的工具，生成的为字节数组，经过一系列操作，会转换为MD5加密密码，代码如下：

    public String encryption(String plainText) {

        String re_md5 = new String();

        try {

            MessageDigest md = MessageDigest.getInstance("MD5");

            md.update(plainText.getBytes());

            byte b[] = md.digest();

            int i;

            StringBuffer buf = new StringBuffer("");

            for (int offset = 0; offset < b.length; offset++) {

                i = b[offset];

                if (i < 0)

                    i += 256;

                if (i < 16)

                    buf.append("0");

                buf.append(Integer.toHexString(i));

            }

            re_md5 = buf.toString();

        } catch (Exception e) {

            e.printStackTrace();

        }

        return re_md5;

}

登陆拦截管理器，在interceptor文件夹下的LoginInterceptor.java文件，拦截器会首先对用户登陆注册的接口放行，之后会对用户登陆的身份令牌进行校验，如果没有身份令牌，为“未登录用户”，无身份令牌的游客依然允许访问，固对请求做了限制，post请求要求必须要有身份令牌，所以在post请求没有身份令牌的情况下，会禁止用户登陆，并禁止用户访问相关的接口，拦截器中，做了跨域处理，代码如下：

@Slf4j

public class LoginInterceptor implements HandlerInterceptor {

    private String tokenName = "x-auth-token";

    @Override

    public boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler) throws Exception {

        String token = request.getHeader(this.tokenName);

        setHeader(request, response);

        log.info("[请求接口] - {} , [请求类型] - {}",request.getRequestURL().toString(),request.getMethod());

private void setHeader(HttpServletRequest request, HttpServletResponse response) {

        response.setHeader("Access-control-Allow-Origin", request.getHeader("Origin"));

        response.setHeader("Access-Control-Allow-Methods", "GET, HEAD, POST, PUT, DELETE, TRACE, OPTIONS, PATCH");

        response.setHeader("Access-Control-Allow-Credentials", "true");

        response.setHeader("Access-Control-Allow-Headers", request.getHeader("Access-Control-Request-Headers"));

        response.setHeader("Access-Control-Max-Age", "1800");

        response.setHeader("Content-Type", "application/json;charset=UTF-8");

        response.setStatus(HttpStatus.OK.value());

}

注册方法执行过程中，会调用service下的readBody方法，并将我们的request对象传递进去，将传递过去的数据转换成map形式，并且访问了controller，之后可以在map对象中拿到相应的用户数据，首先判断用户名是否已存在，是否已被其他人注册，保证用户名的唯一性，此处将输入的用户名进行查询数据库，获取一个集合，若该集合非空，则证明该用户名已经被注册，返回一条错误信息“用户已存在”，若用户名可用，先将用户传入进来的密码加密，加密后将用户的信息发给service相应的方法，service层调用dao层相应的方法，将用户注册的信息，存储到数据库中，代码如下：

    @PostMapping("register")

    public Map<String, Object> signUp(HttpServletRequest request) throws IOException {

        Map<String, String> query = new HashMap<>();

        Map<String,Object> map = service.readBody(request.getReader());

        query.put("username",String.valueOf(map.get("username")));

        List list = service.selectBaseList(service.select(query, new HashMap<>()));

        if (list.size()>0){

            return error(30000, "用户已存在");

        }

        map.put("password",service.encryption(String.valueOf(map.get("password"))));

        service.insert(map);

        return success(1);

}

用户的权限，存储在实体类entity下的UserGroup.java中，数据库表中，该表格存储的是用户的相应权限，每一个user用户表下的每一条数据，代表一个用户，里面都有一个UserGroup字段，来判断当前所具有的身份和权限，浏览器通过访问UserGroupController.java相应的方法，获取当前用户具有的权限，根据相应的权限定制该用户菜单显示，代码如下：

@TableName("user_group")

@Data

@EqualsAndHashCode(callSuper = false)

public class UserGroup implements Serializable {

private static final long serialVersionUID = 968356951391304707L;

}

Mybatis框架，是对数据库进行操作的框架，存在一个独立的配置文件mybatis-config.xml，配置使用一些特定的操作，对Java对象中的数据库进行映射配置，项目使用的是mybatis-plus框架，该框架是对mybatis框架的又一层封装，框架提供一些基础的功能，如插入数据到数据库中的insert方法，代码如下：

<?xml version="1.0" encoding="UTF-8" ?>

<!DOCTYPE configuration

        PUBLIC "-//mybatis.org//DTD Config 3.0//EN"

        "http://mybatis.org/dtd/mybatis-3-config.dtd">

<configuration>

    <settings>

        <setting name="lazyLoadingEnabled" value="true" />

        <setting name="aggressiveLazyLoading" value="false" />

        <setting name="useGeneratedKeys" value="true" />

        <setting name="useColumnLabel" value="true" />

        <setting name="mapUnderscoreToCamelCase" value="false" />

    </settings>

</configuration>

    <!--mybatis-->

    <dependency>

      <groupId>com.baomidou</groupId>

      <artifactId>mybatis-plus</artifactId>

      <version>3.3.1</version>

    </dependency>

Mybatis框架，当前接口的具体映射为mapper下的xml文件，可以使用很多mybatis已经定义好的标签，如增删改查的四个标签，在标签中间写的是具体的sql语句，如include标签，会执行固定的sql语句，这样在选取字段时，就不需要重复书写，where标签则为动态查询标签，去除空格的标签为trim，循环遍历标签为foreach，代码如下：

    <sql id="selectAccessTokenVo">

        select token_id, token, maxage, create_time, update_time, user_id from access_token

    </sql>

    <select id="selectAccessTokenList" parameterType="com.project.demo.entity.AccessToken" resultMap="AccessTokenResult">

        <include refid="selectAccessTokenVo"/>

        <where>

            <if test="token != null  and token != ''"> and token = #{token}</if>

            <if test="maxage != null "> and maxage = #{maxage}</if>

            <if test="userId != null "> and user_id = #{userId}</if>

        </where>

    </select>

    <select id="selectAccessTokenById" parameterType="Integer" resultMap="AccessTokenResult">

        <include refid="selectAccessTokenVo"/>

        where token_id = #{tokenId}

    </select>

    <insert id="insertAccessToken" parameterType="com.project.demo.entity.AccessToken" useGeneratedKeys="true" keyProperty="tokenId">

        insert into access_token

        <trim prefix="(" suffix=")" suffixOverrides=",">

            <if test="token != null  and token != ''">token,</if>

            <if test="maxage != null ">maxage,</if>

            <if test="createTime != null ">create_time,</if>

            <if test="updateTime != null ">update_time,</if>

            <if test="userId != null ">user_id,</if>

         </trim>

        <trim prefix="values (" suffix=")" suffixOverrides=",">

            <if test="token != null  and token != ''">#{token},</if>

            <if test="maxage != null ">#{maxage},</if>

            <if test="createTime != null ">#{createTime},</if>

            <if test="updateTime != null ">#{updateTime},</if>

            <if test="userId != null ">#{userId},</if>

         </trim>

    </insert>

    <update id="updateAccessToken" parameterType="com.project.demo.entity.AccessToken">

        update access_token

        <trim prefix="SET" suffixOverrides=",">

            <if test="token != null  and token != ''">token = #{token},</if>

            <if test="maxage != null ">maxage = #{maxage},</if>

            <if test="createTime != null ">create_time = #{createTime},</if>

            <if test="updateTime != null ">update_time = #{updateTime},</if>

            <if test="userId != null ">user_id = #{userId},</if>

        </trim>

        where token_id = #{tokenId}

    </update>

    <delete id="deleteAccessTokenById" parameterType="Integer">

        delete from access_token where token_id = #{tokenId}

    </delete>

    <delete id="deleteAccessTokenByIds" parameterType="String">

        delete from access_token where token_id in

        <foreach item="tokenId" collection="array" open="(" separator="," close=")">

            #{tokenId}

        </foreach>

    </delete>

项目中，除basecontroller外，其他controlller里面基本不含其他方法，均来自于basecontroller的继承，个别特定controller无法使用通用方法时，会重写相应的增上改查方法，原理是将浏览器中传递过来的数据，直接调用addMap方法、代码如下：

    @PostMapping("/add")

    @Transactional

    public Map<String, Object> add(HttpServletRequest request) throws IOException {

        Map<String,Object> paramMap = service.readBody(request.getReader());

        this.addMap(paramMap);

        return success(1);

}

    @Transactional

    public Map<String, Object> addMap(Map<String,Object> map){

        service.insert(map);

        return success(1);

}

免费领取项目源码，请关注❥点赞收藏并私信博主，谢谢~
