TCP握手和挥手详解

本文详细解析了TCP协议中的三次握手建立连接及四次挥手关闭连接的过程,包括各阶段的状态变化、标志位的作用及意义,并探讨了SYN攻击原理及防范。



一、形象认识

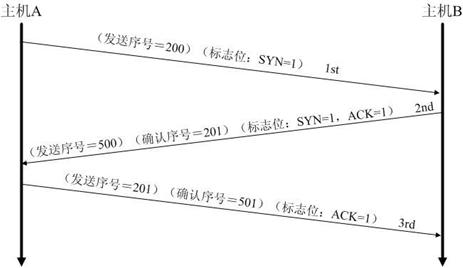

三次握手:



A:“喂,你听得到吗?”A->SYN_SEND

B:“我听得到呀,你听得到我吗?”应答与请求同时发出 B->SYN_RCVD | A->ESTABLISHED

A:“我能听到你,今天balabala……”B->ESTABLISHED

四次挥手:



A:“喂,我不说了。”A->FIN_WAIT1

B:“我知道了。等下,上一句还没说完。Balabala…..”B->CLOSE_WAIT | A->FIN_WAIT2

B:”好了,说完了,我也不说了。”B->LAST_ACK

A:”我知道了。”A->TIME_WAIT | B->CLOSED

A等待2MSL,保证B收到了消息,否则重说一次”我知道了”,A->CLOSED

二、TCP报文格式

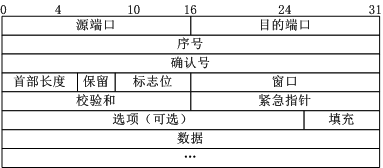

 上图中有几个字段需要重点介绍下:

  (1)序号:Seq序号,占32位,用来标识从TCP源端向目的端发送的字节流,发起方发送数据时对此进行标记。

  (2)确认序号:Ack序号,占32位,只有ACK标志位为1时,确认序号字段才有效,Ack=Seq+1。

  (3)标志位:共6个,即URG、ACK、PSH、RST、SYN、FIN等,具体含义如下:

  (A)URG:紧急指针(urgent pointer)有效。

  (B)ACK:确认序号有效。

  (C)PSH:接收方应该尽快将这个报文交给应用层。

  (D)RST:重置连接。

  (E)SYN:发起一个新连接。

  (F)FIN:释放一个连接。

需要注意的是:

  (A)不要将确认序号Ack与标志位中的ACK搞混了。

  (B)确认方Ack=发起方Req+1,两端配对



三,三次握手



TCP(Transmission Control Protocol) 传输控制协议

TCP是主机对主机层的传输控制协议,提供可靠的连接服务,采用三次握手确认建立一个连接

位码即tcp标志位,有6种标示:



SYN(synchronous建立联机)

ACK(acknowledgement 确认)

PSH(push传送)

FIN(finish结束)

RST(reset重置)

URG(urgent紧急)



Sequence number(顺序号码)

Acknowledge number(确认号码)

establish  建立,创建

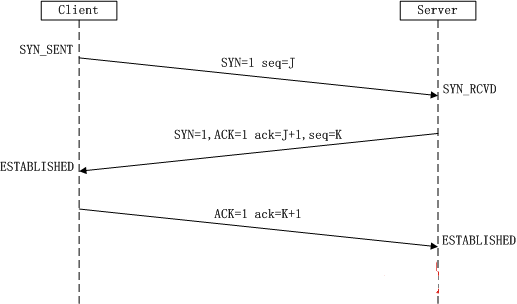

  所谓三次握手(Three-Way Handshake)即建立TCP连接,是指建立一个TCP连接时,需要客户端和服务端总共发送3个包以确认连接的建立。在socket编程中,这一过程由客户端执行connect来触发,整个流程如下图所示:







(1)第一次握手:Client将标志位SYN置为1,随机产生一个值seq=J,并将该数据包(seq)发送给Server,Client进入SYN_SENT状态,等待Server确认。



  (2)第二次握手:Server收到数据包后由标志位SYN=1知道Client请求建立连接,Server将标志位SYN和ACK都置为1,ack (number )=J+1,随机产生一个值seq=K,并将该数据包发送给Client以确认连接请求,Server进入SYN_RCVD状态



  (3)第三次握手:Client收到确认后,检查ack是否为J+1,ACK是否为1,如果正确则将标志位ACK置为1,ack=K+1,并将该数据包发送给Server,Server检查ack是否为K+1,ACK是否为1,如果正确则连接建立成功,Client和Server进入ESTABLISHED状态,完成三次握手,随后Client与Server之间可以开始传输数据了。













  SYN攻击

  在三次握手过程中,Server发送SYN-ACK之后,收到Client的ACK之前的TCP连接称为半连接(half-open connect),此时Server处于SYN_RCVD状态,当收到ACK后,Server转入ESTABLISHED状态。SYN攻击就是Client在短时间内伪造大量不存在的IP地址,并向Server不断地发送SYN包,Server回复确认包,并等待Client的确认,由于源地址是不存在的,因此,Server需要不断重发直至超时,这些伪造的SYN包将长时间占用未连接队列,导致正常的SYN请求因为队列满而被丢弃,从而引起网络堵塞甚至系统瘫痪。SYN攻击时一种典型的DDOS攻击,检测SYN攻击的方式非常简单,即当Server上有大量半连接状态且源IP地址是随机的,则可以断定遭到SYN攻击了,使用如下命令可以让之现行:



 #netstat -nap | grep SYN_RECV







四、四次握手

四次挥手(Four-Way Wavehand)即终止TCP连接,就是指断开一个TCP连接时,需要客户端和服务端总共发送4个包以确认连接的断开。在socket编程中,这一过程由客户端或服务端任一方执行close来触发,整个流程如下图所示:



由于TCP连接时全双工的,因此,每个方向都必须要单独进行关闭,这一原则是当一方完成数据发送任务后,发送一个FIN来终止这一方向的连接,收到一个FIN只是意味着这一方向上没有数据流动了,即不会再收到数据了,但是在这个TCP连接上仍然能够发送数据,直到这一方向也发送了FIN。首先进行关闭的一方将执行主动关闭,而另一方则执行被动关闭,上图描述的即是如此。

 (1)第一次挥手:Client发送一个FIN,用来关闭Client到Server的数据传送,Client进入FIN_WAIT_1状态。

  (2)第二次挥手:Server收到FIN后,发送一个ACK给Client,确认序号为收到序号+1(与SYN相同,一个FIN占用一个序号),Server进入CLOSE_WAIT状态。

 (3)第三次挥手:Server发送一个FIN,用来关闭Server到Client的数据传送,Server进入LAST_ACK状态。

  (4)第四次挥手:Client收到FIN后,Client进入TIME_WAIT状态,接着发送一个ACK给Server,确认序号为收到序号+1,Server进入CLOSED状态,完成四次挥手。

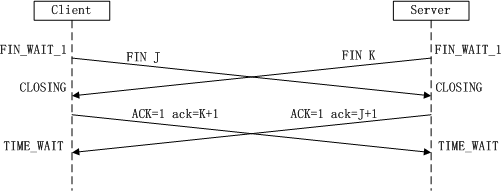

上面是一方主动关闭,另一方被动关闭的情况,实际中还会出现同时发起主动关闭的情况,具体流程如下图:






五、思考题

(1) 为什么建立连接是三次握手,而关闭连接却是四次挥手呢?

这是因为服务端在LISTEN状态下,收到建立连接请求的SYN报文后,把ACK和SYN放在一个报文里发送给客户端。而关闭连接时,当收到对方的FIN报文时,仅仅表示对方不再发送数据了但是还能接收数据,己方也未必全部数据都发送给对方了,所以己方可以立即close,也可以发送一些数据给对方后,再发送FIN报文给对方来表示同意现在关闭连接,因此,己方ACK和FIN一般都会分开发送。

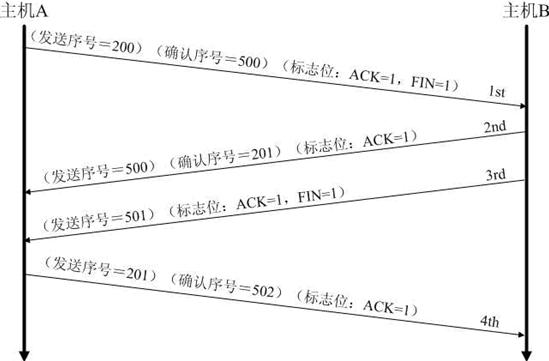

通俗解释:



1、当主机A确认发送完数据且知道B已经接受完了,想要关闭发送数据口(当然确认信号还是可以发),就会发FIN给主机B。

2、主机B收到A发送的FIN,表示收到了,就会发送ACK回复。

3、但这是B可能还在发送数据,没有想要关闭数据口的意思,所以FIN与ACK不是同时发送的,而是等到B数据发送完了,才会发送FIN给主机A。

4、A收到B发来的FIN,知道B的数据也发送完了,回复ACK, A等待2MSL以后,没有收到B传来的任何消息,知道B已经收到自己的ACK了,A就关闭链接,B也关闭链接了



(2)  为什么等待2MSL,从TIME_WAIT到CLOSE?

 在Client发送出最后的ACK回复,但该ACK可能丢失。Server如果没有收到ACK,将不断重复发送FIN片段。所以Client不能立即关闭,它必须确认Server接收到了该ACK。Client会在发送出ACK之后进入到TIME_WAIT状态。Client会设置一个计时器,等待2MSL的时间。如果在该时间内再次收到FIN,那么Client会重发ACK并再次等待2MSL。所谓的2MSL是两倍的MSL(Maximum Segment Lifetime)。MSL指一个片段在网络中最大的存活时间,2MSL就是一个发送和一个回复所需的最大时间。如果直到2MSL,Client都没有再次收到FIN,那么Client推断ACK已经被成功接收,则结束TCP连接。
