编译器优化那些事儿（3）：Lazy Code Motion

0、导语

本文中，我们将介绍通过代码移动（插入）的方式消除冗余计算的一个典型方法。

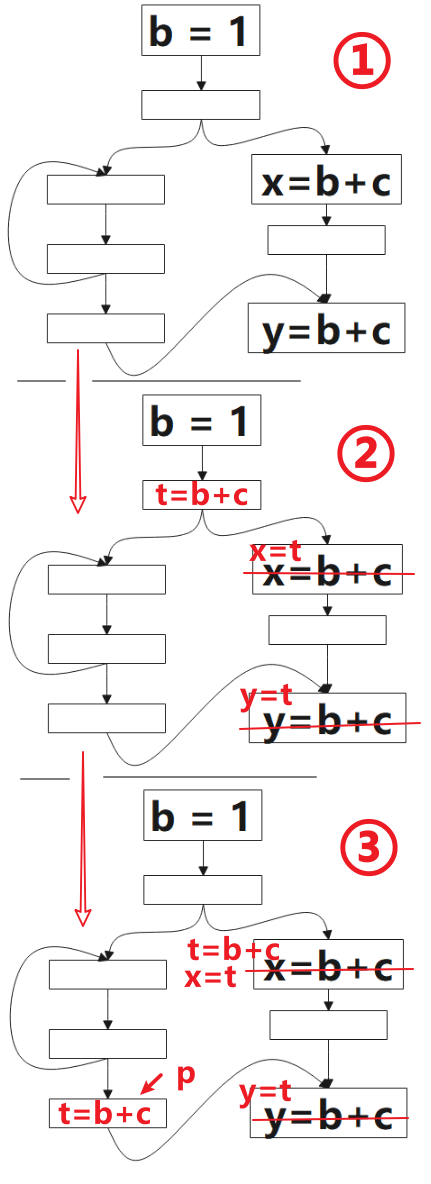

下图给出的简要程序流图中， ①是我们想要优化的代码，②和③是优化后的代码，让我们先思考下面几个问题：

• ②和③哪个优化效果更好一点？

  ③ 更好一点，相比 ② 寄存器生存周期更短
• ③这种情况，在 p 点直接插入 t=b+c 会带来安全或性能问题吗? 会改变程序的行为吗?

  这里不会引入冗余的计算，也没有改变程序行为。但如果 p 是下文介绍的 非预期的 点，我们就需要使用在 临界边上增加合成块的方式避免这个问题了。
• 能否由编译器来完成一个算法，找到一个通用的、寻找到合适的插入点的方法以消除冗余计算？

  这是本文要介绍的内容，我们会在下面算法章节引入四个定义，为程序在各个点上打上标签，通过这些点的集合之间的运算，得到插入点的集合。

0.1 开始之前

介绍算法之前，我们来看三个在写应用层代码时可能会遇到的问题。

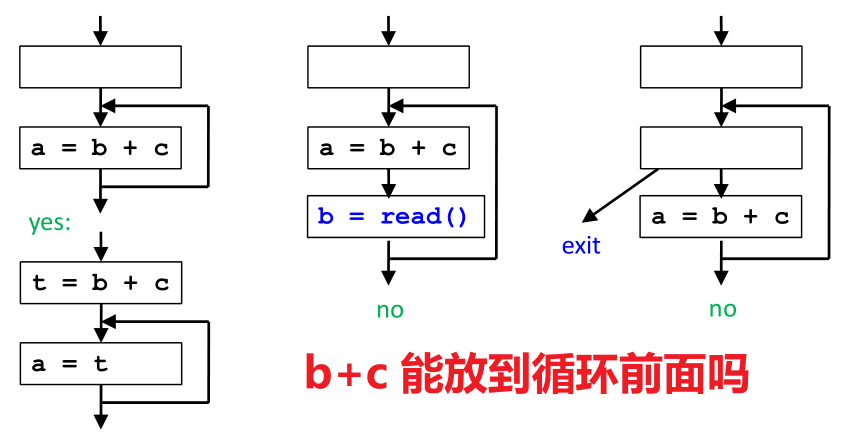

1. 我们可以把计算移动到不会重复计算的路径吗？


   答案已在图中给出：

   • 左边例子是可以的。这也是下文算法要找的情景。当然实际应用程序中会更复杂，以致我们不能明显看出或不经意间引入冗余的计算，比如 《Lazy code motion》¹ 里给出的例子。
   • 中间不可以，因为 b 被重新定义了，所以 a = b + c 不是冗余计算了。
   • 右边不可以，因为 a = b + c 可能一次也没执行，移动到循环前可能会改变程序的行为。

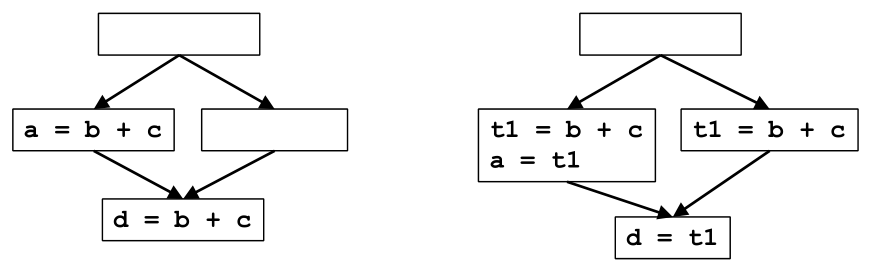

2. 左图到右图的变化有优化效果吗


   有的，这也是下面算法中要寻找的情景，左边的路径消除了一次冗余计算，右边为了保持程序正确性插入了一个计算，但并没有引入冗余的计算，所以总体是有优化的.

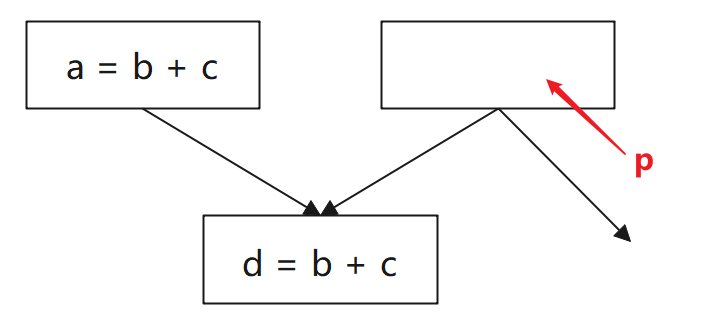

3. 下图中，能否在 block d 的父项 p 上插入表达式 t=b+c：


   不能，因为插入不能改变程序的行为: 这里 t=b+c 可能难以看出问题，但如果表达式换成 b/c (c==0) 或 b^c 就能明显的看到造成了运行问题或性能问题。

   解决方法：可在 临界边(Critical Edge)上增加 合成块(Synthetic Block)。

0.2 临界边(Critical Edge)的定义

定义：源基本块有多个后继，目标基本块有多个前驱，连接它们的边就叫临界边(Critical Edge)。

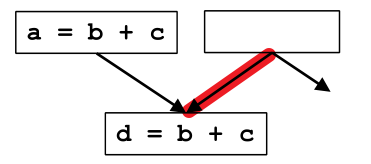

临界边如上图红色部分所示。

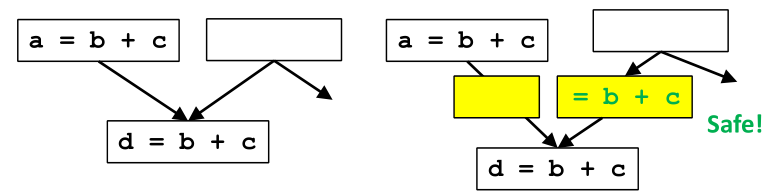

打破临界边(Critical Edge)的办法： 增加合成块(Synthetic Block)

步骤：

1. 为每个指向拥有多个前置的基本块添加一个基本块(不仅仅是在 临界边 上)。
2. 为了保持算法简单，将每个语句视为其自己的基本块，并将指令的放置限制在基本块的开头。

上图中我们插入了两个合成块，其中一个是多余的，但不用担心，我们可以在最后消除它。

1、算法

上文中，我们介绍了一个可以放心插入表达式而不会引入安全问题的方法，下面我们将正式介绍导语中提到的算法。

部分冗余消除算法要尽可能延迟计算， 这也是标题中 lazy 的含义。

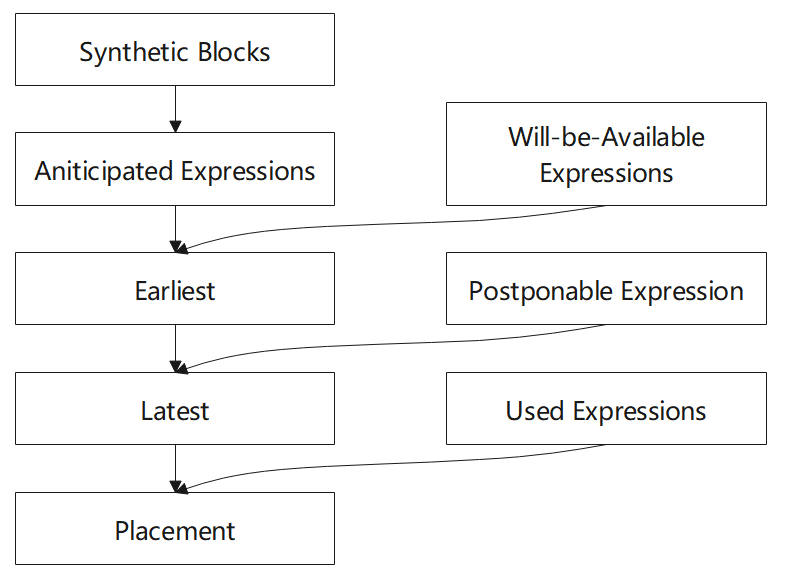

程序流程图如下：

算法步骤：

1. 首先计算预期表达式（Anticipated）集合
2. 计算将可用的表达式（Will-be-Available）集合
3. 从 AVAIL 和 ANT ，我们为每个表达式计算出最早的插入位置（Earliest）集合，这最大限度地消除了冗余，但可能会增大寄存器生存期
4. 再计算延迟表达式（Postponable）集合
5. 经过上面的计算，引入 Latest 的定义，计算最晚插入的点的集合，实现与 earliest 相同数量的冗余消除，但缩短了保存表达式值的寄存器的生存期
6. 计算使用表达式(Used)
7. 计算最后的插入位置的集合，替换冗余表达式

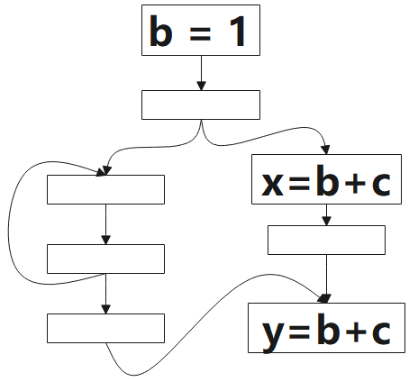

我们会以下图为例，说明整个计算过程。根据以往的经验，下面给出的几个公式，必须结合图例去理解，文字无法阐述清楚准确定义。

1.1 预期表达式（Anticipated）

Anticipated：An expression 𝑒 is said to be anticipated at program point 𝑝 if all paths leading from 𝒑 eventually computes 𝒆 (from the values of 𝑒’s operands that are available at 𝑝).

$$f_b(x)=EUs{e}_b\cup$$
