LVS负载均衡技术

一、LVS介绍

LVS负载均衡是Linux Virtual Server的缩写，属于网络服务领域的负载均衡技术，主要用于构建高性能、高可用的服务器集群系统。其核心是通过IP负载均衡技术将客户端请求分发到多台后端服务器，实现服务的可扩展性和容错能力。

LVS包含三种主流技术：VS/NAT基于网络地址转换实现，通过调度器修改报文地址完成负载均衡，但受限于调度器性能；VS/TUN采用IP隧道技术，允许服务器直接响应客户端，提升系统吞吐量；VS/DR通过直接路由机制，在数据链路层转发请求，进一步降低调度开销。三者分别适用于不同网络环境和服务器规模，其中VS/TUN和VS/DR因减少调度器瓶颈，可支持上百台服务器协同工作。

该技术起源于早期基于RR-DNS的轮询负载均衡方案，后为解决NAT模式性能限制和网络服务非对称性问题，逐步发展出分层架构。通过结合IP隧道、直接路由等协议特性，LVS形成规模化集群解决方案，成为现代分布式系统中实现虚拟网络服务的重要基础设施。

二、LVS分层及组成

LVS负载均衡分为3层：

第一层：负载调度器（load balancer/Director），它是整个集群的总代理，它在有两个网卡，一个网卡面对访问网站的客户端，

一个网卡面对整个集群的内部。负责将客户端的请求发送到一组服务器上执行，而客户也认为服务是来自这台主的。举个生动的例子，集群是个公司，负载调度器就是在外接揽生意，将接揽到的生意分发给后台的真正干活的真正的主机们。当然需要将活按照一定的算法分发下去，让大家都公平的干活。

第二层：服务器池（server pool/ Realserver），是一组真正执行客户请求的服务器，可以当做WEB服务器。

第三层：共享存储（sharedstorage），它为服务器池提供一个共享的存储区，这样很容易使得服务器池拥有相同的内容，提供相同的服务。一个公司得有一个后台账目吧，这才能协调。不然客户把钱付给了A，而换B接待客户，因为没有相同的账目。B说客户没付钱，那这样就不是客户体验度的问题了。

三、LVS工作模式

lvs-nat：修改请求报文的目标IP,多目标IP的DNAT

lvs-dr： 操纵封装新的MAC地址

lvs-tun：在原请求IP报文之外新加一个IP首部

lvs-fullnat： 修改请求报文的源和目标IP

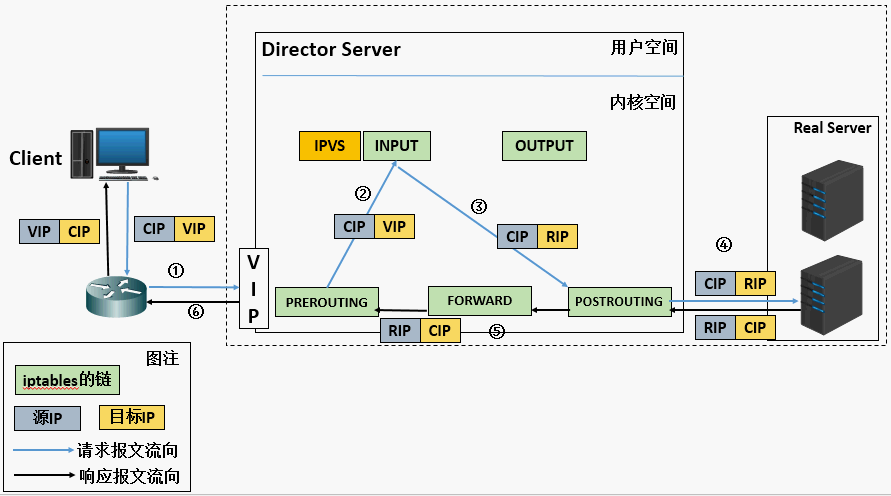

1、基于NAT的LVS模式负载均衡

NAT（Network Address Translation）即网络地址转换，其作用是通过数据报头的修改，使得位于企业内部的私有IP地址可以访问外网，以及外部用用户可以访问位于公司内部的私有IP主机。VS/NAT工作模式拓扑结构如图2所示，LVS负载调度器可以使用两块网卡配置不同的IP地址，eth0设置为私钥IP与内部网络通过交换设备相互连接，eth1设备为外网IP与外部网络联通。

第一步，用户通过互联网DNS服务器解析到公司负载均衡设备上面的外网地址，相对于真实服务器而言，LVS外网IP又称VIP（Virtual IP Address），用户通过访问VIP，即可连接后端的真实服务器（Real Server），而这一切对用户而言都是透明的，用户以为自己访问的就是真实服务器，但他并不知道自己访问的VIP仅仅是一个调度器，也不清楚后端的真实服务器到底在哪里、有多少真实服务器。

第二步，用户将请求发送至124.126.147.168，此时LVS将根据预设的算法选择后端的一台真实服务器（192.168.0.1~192.168.0.3），将数据请求包转发给真实服务器，并且在转发之前LVS会修改数据包中的目标地址以及目标端口，目标地址与目标端口将被修改为选出的真实服务器IP地址以及相应的端口。

第三步，真实的服务器将响应数据包返回给LVS调度器，调度器在得到响应的数据包后会将源地址和源端口修改为VIP及调度器相应的端口，修改完成后，由调度器将响应数据包发送回终端用户，另外，由于LVS调度器有一个连接Hash表，该表中会记录连接请求及转发信息，当同一个连接的下一个数据包发送给调度器时，从该Hash表中可以直接找到之前的连接记录，并根据记录信息选出相同的真实服务器及端口信息。

LVS-NAT模型的特性

RS应该使用私有地址，RS的网关必须指向DIP DIP和RIP必须在同一个网段内 请求和响应报文都需要经过Director Server，高负载场景中，Director Server易成为性能瓶颈 支持端口映射 DIP必须有公网IP

缺陷：对Director Server压力会比较大，请求和响应都需经过director server

2、基于TUN的LVS负载均衡

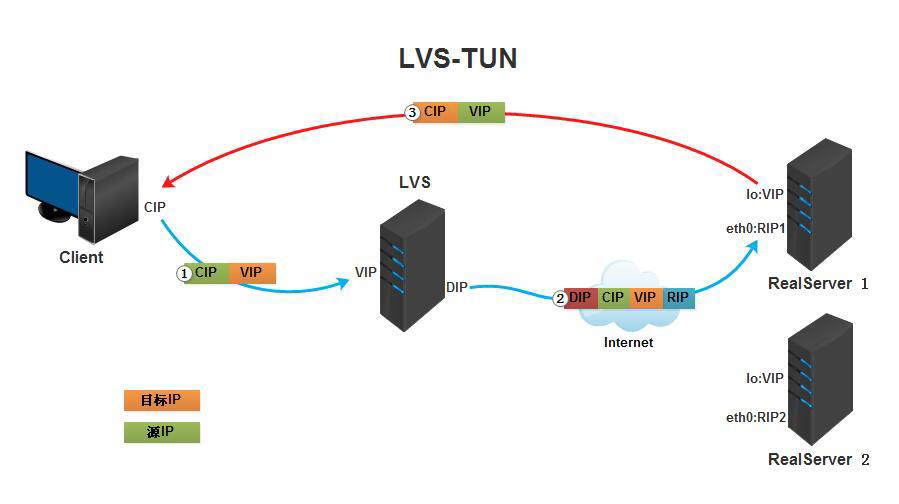

在LVS（NAT）模式的集群环境中，由于所有的数据请求及响应的数据包都需要经过LVS调度器转发，如果后端服务器的数量大于10台，则调度器就会成为整个集群环境的瓶颈。我们知道，数据请求包往往远小于响应数据包的大小。因为响应数据包中包含有客户需要的具体数据，所以LVS（TUN）的思路就是将请求与响应数据分离，让调度器仅处理数据请求，而让真实服务器响应数据包直接返回给客户端。VS/TUN工作模式拓扑结构如图所示。其中，IP隧道（IP tunning）是一种数据包封装技术，它可以将原始数据包封装并添加新的包头（内容包括新的源地址及端口、目标地址及端口），从而实现将一个目标为调度器的VIP地址的数据包封装，通过隧道转发给后端的真实服务器（Real Server），通过将客户端发往调度器的原始数据包封装，并在其基础上添加新的数据包头（修改目标地址为调度器选择出来的真实服务器的IP地址及对应端口），LVS（TUN）模式要求真实服务器可以直接与外部网络连接，真实服务器在收到请求数据包后直接给客户端主机响应数据。

(a) 当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源IP为CIP，目标IP为VIP 。 (b) PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链 (c) IPVS比对数据包请求的服务是否为集群服务，若是，在请求报文的首部再次封装一层IP报文，封装源IP为为DIP，目标IP为RIP。然后发至POSTROUTING链。 此时源IP为DIP，目标IP为RIP (d) POSTROUTING链根据最新封装的IP报文，将数据包发至RS（因为在外层封装多了一层IP首部，所以可以理解为此时通过隧道传输）。 此时源IP为DIP，目标IP为RIP (e) RS接收到报文后发现是自己的IP地址，就将报文接收下来，拆除掉最外层的IP后，会发现里面还有一层IP首部，而且目标是自己的lo接口VIP，那么此时RS开始处理此请求，处理完成之后，通过lo接口送给eth0网卡，然后向外传递。 此时的源IP地址为VIP，目标IP为CIP (f) 响应报文最终送达至客户端

和DR模式差不多，但是比DR多了一个隧道技术以支持realserver不在同一个物理环境中。就是realserver一个在北京，一个工作在上海。

LVS-TUN的特点 1. RIP、VIP、DIP全是公网地址 2.RS的网关不会也不可能指向DIP 3.不支持端口映射

4.RS的系统必须支持隧道

3、基于DR的LVS负载均衡

在LVS（TUN）模式下，由于需要在LVS调度器与真实服务器之间创建隧道连接，这同样会增加服务器的负担。与LVS（TUN）类似，DR模式也叫直接路由模式，该模式中LVS依然仅承担数据的入站请求以及根据算法选出合理的真实服务器，最终由后端真实服务器负责将响应数据包发送返回给客户端。

与隧道模式不同的是，直接路由模式（DR模式）要求调度器与后端服务器必须在同一个局域网内，VIP地址需要在调度器与后端所有的服务器间共享，因为最终的真实服务器给客户端回应数据包时需要设置源IP为VIP地址，目标IP为客户端IP，这样客户端访问的是调度器的VIP地址，回应的源地址也依然是该VIP地址（真实服务器上的VIP），客户端是感觉不到后端服务器存在的。由于多台计算机都设置了同样一个VIP地址，所以在直接路由模式中要求调度器的VIP地址是对外可见的，客户端需要将请求数据包发送到调度器主机，而所有的真实服务器的VIP地址必须配置在Non-ARP的网络设备上，也就是该网络设备并不会向外广播自己的MAC及对应的IP地址，真实服务器的VIP对外界是不可见的，但真实服务器却可以接受目标地址VIP的网络请求，并在回应数据包时将源地址设置为该VIP地址。调度器根据算法在选出真实服务器后，在不修改数据报文的情况下，将数据帧的MAC地址修改为选出的真实服务器的MAC地址，通过交换机将该数据帧发给真实服务器。整个过程中，真实服务器的VIP不需要对外界可见。

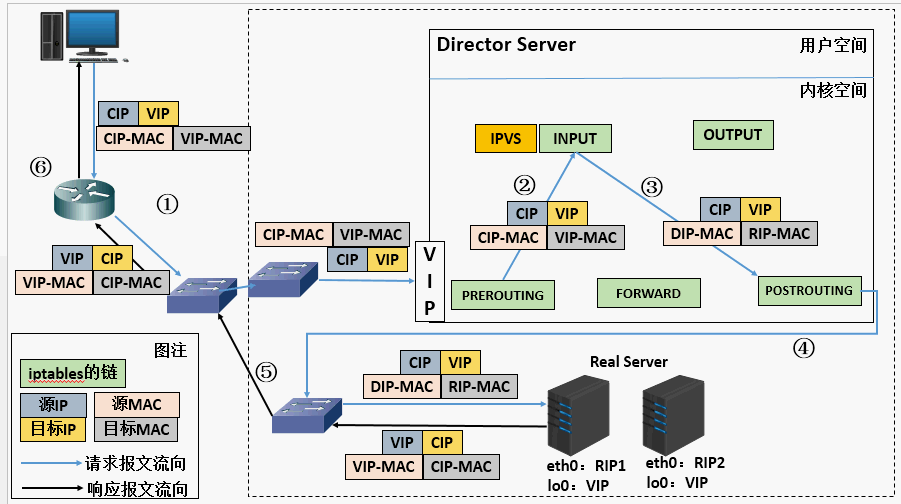

LVS/DR原理和特点

重将请求报文的目标MAC地址设定为挑选出的RS的MAC地址 当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源IP为CIP，目标IP为VIP REROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链 IPVS比对数据包请求的服务是否为集群服务，若是，将请求报文中的源MAC地址修改为DIP的MAC地址，将目标MAC地址修改RIP的MAC地址，然后将数据包 发至POSTROUTING链。 此时的源IP和目的IP均未修改，仅修改了源MAC地址为DIP的MAC地址，目标MAC地址为RIP的MAC地址 由于DS和RS在同一个网络中，所以是通过二层来传输。POSTROUTING链检查目标MAC地址为RIP的MAC地址，那么此时数据包将会发至Real Server。 RS发现请求报文的MAC地址是自己的MAC地址，就接收此报文。处理完成之后，将响应报文通过lo接口传送给eth0网卡然后向外发出。 此时的源IP地址为VIP，目标IP为CIP 响应报文最终送达至客户端

LVS-DR模型的特性

特点1：保证前端路由将目标地址为VIP报文统统发给Director Server，而不是RS RS可以使用私有地址；也可以是公网地址，如果使用公网地址，此时可以通过互联网对RIP进行直接访问 RS跟Director Server必须在同一个物理网络中 所有的请求报文经由Director Server，但响应报文必须不能进过Director Server 不支持地址转换，也不支持端口映射 RS的网关绝不允许指向DIP(因为我们不允许他经过director) RS上的lo接口配置VIP的IP地址

缺陷：RS和DS必须在同一机房中

四、LVS负载均衡实现

4.1、LVS-NAT模式实现

4.1.1环境准备

准备好四台虚拟机且网卡设置如下：

LVS->nat+仅主机
client->nat
两台server->仅主机

Server配置：

在两台真实服务器上安装httpd服务：

并且在网页中写入内容

LVS配置：

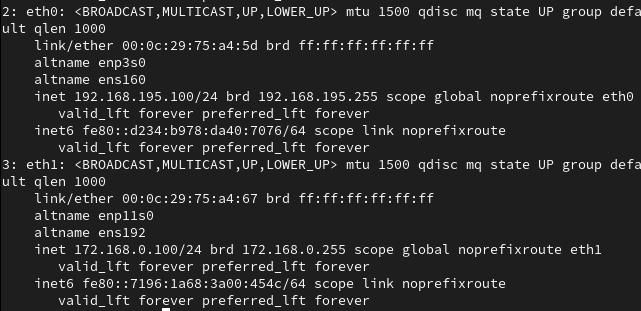

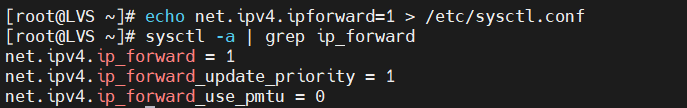

1> 在LVS上启用内核路由功能，并实现两张网卡可以互通，并且客户机和内网主机可以互通

2>  创建虚拟服务

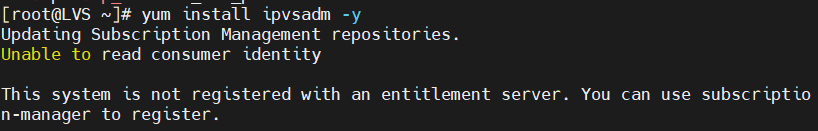

2.1>先在LVS下载ipvsadm

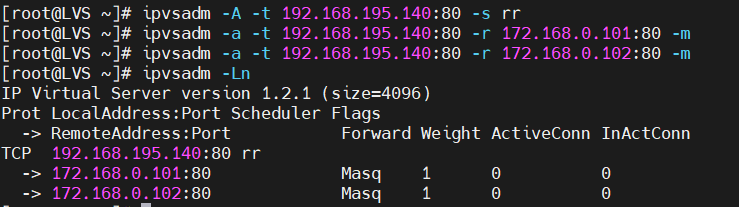

2.2>添加虚拟服务器（LVS的IP），添加后端（两个server的IP）

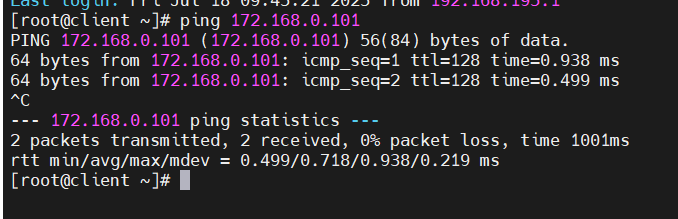

最后在客户机上进行测试

4.2、LVS-DR模式实现

环境准备：

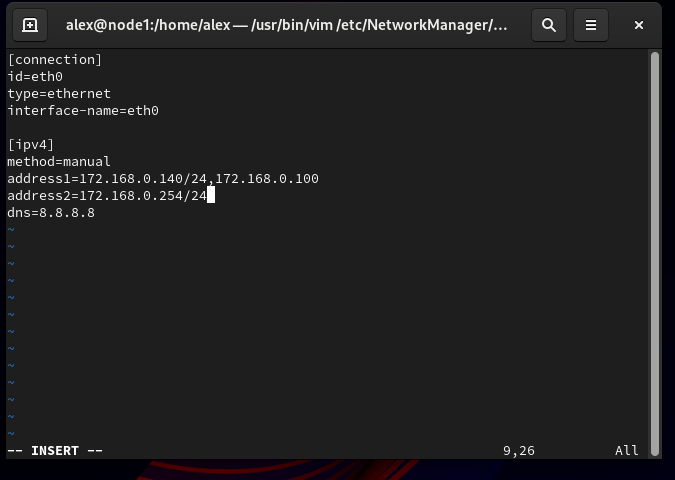

内网主机IP配置：

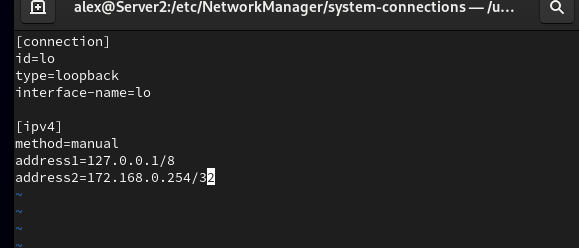

对内网主机设定lo不对外相应：

客户端网端设置为路由器IP：

LVS配置：

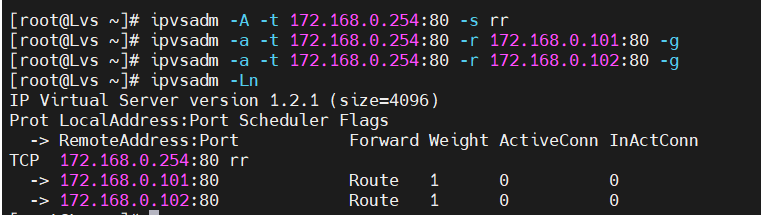

在lvs上编写路由策略：

路由器配置：

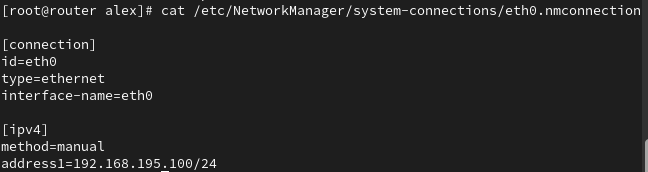

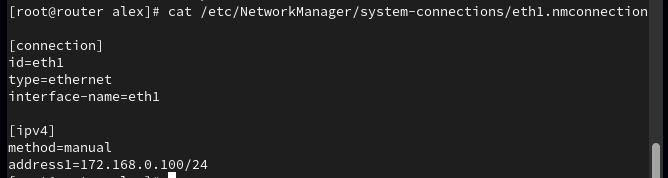

路由器IP设置：

打开地址伪装

验证结果：
