1.什么叫XML建模

将XML配置文件中的元素、属性、文本信息转换成对象的过程叫做XML建模

2. XML建模

1）根据XML配置文件元素节点创建元素节点实体类
ConfigModel、ActionModel、ForwardModel
2）利用dom4j+xpath技术实现XML建模
ConfigModelFactory

思路：

1）xml文件config.xml

2）根据XML中元素节点情况（DTD）来定义ConfigModel、ActionModel、ForwardModel对象模型

A.config节点下有多个子action节点，无节点属性
B.action节点下有多个子fowward节点，有节点属性
C.forward下无子节点，有节点属性

3）使用Map集合存放子节点元素，其中key为子节点唯一属性，value为整个子节点对象

4）利用工厂模式+dom4j+xpath解析Xml配置文件

xml文件

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE config[
	<!ELEMENT config (action*)>
	<!ELEMENT action (forward*)>
	<!ELEMENT forward EMPTY>
	<!ATTLIST action
		path CDATA #REQUIRED
		type CDATA #REQUIRED
	>
	<!ATTLIST forward
		name CDATA #REQUIRED
		path CDATA #REQUIRED
		redirect (true|false) "false"
	>
]>
	<!--
		config标签:可以包含0~N个action标签
	-->
<config>
	<!--
		action标签:可以饱含0~N个forward标签
		path:以/开头的字符串,并且值必须唯一 非空
		type:字符串,非空
	-->
	<action path="/regAction" type="test.RegAction">
		<!--
			forward标签:没有子标签;
			name:字符串,同一action标签下的forward标签name值不能相同 ;
			path:以/开头的字符串
			redirect:只能是false|true,允许空,默认值为false
		-->
		<forward name="failed" path="/reg.jsp" redirect="false" />
		<forward name="success" path="/login.jsp" redirect="true" />
	</action>

	<action path="/loginAction" type="test.LoginAction">
		<forward name="failed" path="/login.jsp" redirect="false" />
		<forward name="success" path="/main.jsp" redirect="true" />
	</action>
</config>

将xml文件的config中的全部标签转换成对象

package com.zhouzhuolin.xmlmodel.test;

import java.util.HashMap;
import java.util.Map;

public class ConfigModel {

	private Map<String, ActionModel> actions=new HashMap<String, ActionModel>();

	public void push(ActionModel actionModel) {
		actions.put(actionModel.getPath(), actionModel);
	}

	public ActionModel get(String path) {
		return actions.get(path);
	}

	public ConfigModel() {
		super();
	}




}

将xml资源文件中的action标签转换成对象

package com.zhouzhuolin.xmlmodel.test;

import java.util.HashMap;
import java.util.Map;

public class ActionModel {

//	<action path="/registerAction" type="test.action.RegisterAction">

	private String path;
	private String type;
//	同一个Action节点下Forward节点中name的属性是唯一的
//	定义map集合用于存储Forward节点信息 name为键 Forward节点为值
	private Map<String, ForwardModel> forward =new HashMap<String, ForwardModel>();

	public String getPath() {
		return path;
	}
	public void setPath(String path) {
		this.path = path;
	}
	public String getType() {
		return type;
	}
	public void setType(String type) {
		this.type = type;
	}
	public void push(ForwardModel forwardModel) {
		forward.put(forwardModel.getName(), forwardModel);
	}
	public ForwardModel get(String name) {
		return forward.get(name);
	}
	public ActionModel() {
		super();
	}

}

将xml资源文件中的forward标签转换成对象

package com.zhouzhuolin.xmlmodel.test;

public class ForwardModel {

//	<forward name="success" path="/index.jsp" redirect="true" />

	private String name;
	private String path;
	private boolean redirect;
	public String getName() {
		return name;
	}
	public void setName(String name) {
		this.name = name;
	}
	public String getPath() {
		return path;
	}
	public void setPath(String path) {
		this.path = path;
	}
	public boolean isRedirect() {
		return redirect;
	}
	public void setRedirect(boolean redirect) {
		this.redirect = redirect;
	}
	public ForwardModel() {
		super();
	}
}

xml建模

package com.zhouzhuolin.xmlmodel.test;

import java.io.InputStream;
import java.util.List;

import org.dom4j.Document;
import org.dom4j.DocumentException;
import org.dom4j.Element;
import org.dom4j.io.SAXReader;

public class ConfigModelFactory {

	public ConfigModelFactory() {}

	private final static String FILE_PATH="/config.xml";

	private static ConfigModel createConfigModel() throws Exception {
		return createConfigModel(FILE_PATH);
	}

	private static ConfigModel createConfigModel(String filepath) throws DocumentException {
		ConfigModel configModel=new ConfigModel();
		ActionModel actionModel=null;
		ForwardModel forwardModel=null;
//			1.找到xml配置文件的路径
			InputStream is = ConfigModelFactory.class.getResourceAsStream(filepath);
//			2.创建saxreader读取方式
			SAXReader sax=new SAXReader();
//			3.加载inputsteram输入流，并转换为document对象
			Document read = sax.read(is);
//			4.selectnodes方法遍历
			List<Element> selectNodes = read.selectNodes("/config/action");
			for (Element el : selectNodes) {
//				String a=el.attributeValue("path");
//				System.out.println(a);
//				String b=el.attributeValue("type");
//				System.out.println(b);
				actionModel=new ActionModel();
				actionModel.setPath(el.attributeValue("path"));
				actionModel.setType(el.attributeValue("type"));
				configModel.push(actionModel);
				List<Element> selectNodes2 = el.selectNodes("forward");
				for (Element el2 : selectNodes2) {
					forwardModel=new ForwardModel();
					forwardModel.setName(el2.attributeValue("name"));
					forwardModel.setPath(el2.attributeValue("path"));
					String redirect=el2.attributeValue("redirect");
					forwardModel.setRedirect("false".equals(redirect)?false:true);
					actionModel.push(forwardModel);
				}
			}
		return configModel;
	}

	public static void main(String[] args) throws Exception {

		ConfigModel configModel=createConfigModel();
		ActionModel actionModel=configModel.get("/regAction");
		System.out.println(actionModel.getPath()+"___"+actionModel.getType());

		ActionModel actionModel1=configModel.get("/loginAction");
		System.out.println(actionModel1.getPath()+"___"+actionModel1.getType());

		ForwardModel forwardMode = actionModel.get("failed");
		System.out.println(forwardMode.getName()+"___"+forwardMode.getPath()+"___"+forwardMode.isRedirect());

		ForwardModel forwardModel = actionModel.get("success");
		System.out.println(forwardModel.getName()+"___"+forwardModel.getPath()+"___"+forwardModel.isRedirect());

	}


}

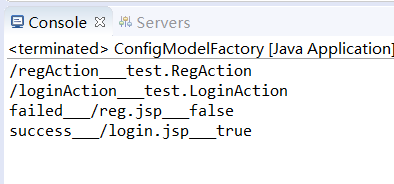

结果

在这里插入图片描述

作业

package com.zhouzhuolin.work;

public class ServletClassModel {
	private String context;

	public String getContext() {
		return context;
	}

	public void setContext(String context) {
		this.context = context;
	}
}

package com.zhouzhuolin.work;

import java.util.ArrayList;
import java.util.List;

public class ServletMappingModel {
	private ServletNameModel servletNameModel;
	private List<UrlPatternModel> urlPatternModels = new ArrayList<>();
	public ServletNameModel getServletNameModel() {
		return servletNameModel;
	}
	public void setServletNameModel(ServletNameModel servletNameModel) {
		this.servletNameModel = servletNameModel;
	}

	public void pushUrlPatternModel(UrlPatternModel urlPatternModel) {
		urlPatternModels.add(urlPatternModel);
	}

	public List<UrlPatternModel> getUrlPatternModels() {
		return urlPatternModels;
	}
}

package com.zhouzhuolin.work;

public class ServletModel {
	private ServletNameModel servletNameModel;
	private ServletClassModel servletClassModel;

	public ServletNameModel getServletNameModel() {
		return servletNameModel;
	}

	public void setServletNameModel(ServletNameModel servletNameModel) {
		this.servletNameModel = servletNameModel;
	}

	public ServletClassModel getServletClassModel() {
		return servletClassModel;
	}

	public void setServletClassModel(ServletClassModel servletClassModel) {
		this.servletClassModel = servletClassModel;
	}

}

package com.zhouzhuolin.work;

public class ServletNameModel {
	private String context;

	public String getContext() {
		return context;
	}

	public void setContext(String context) {
		this.context = context;
	}
}

package com.zhouzhuolin.work;

public class UrlPatternModel {
	private String context;

	public String getContext() {
		return context;
	}

	public void setContext(String context) {
		this.context = context;
	}

}

package com.zhouzhuolin.work;

import java.util.ArrayList;

import java.util.List;

public class WebAppModel {
	private List<ServletModel> servletModels = new ArrayList<>();
	private List<ServletMappingModel> servletMappingModels = new ArrayList<>();

	public void pushServletModel(ServletModel servletModel) {
		servletModels.add(servletModel);
	}

	public List<ServletModel> getServletModels() {
		return servletModels;
	}

	public void pushServletMappingModel(ServletMappingModel servletMappingModel) {
		servletMappingModels.add(servletMappingModel);
	}

	public List<ServletMappingModel> getServletMappingModels() {
		return servletMappingModels;
	}

}

package com.zhouzhuolin.work;

import java.io.InputStream;

import java.util.List;

import org.dom4j.Document;
import org.dom4j.DocumentException;
import org.dom4j.Element;
import org.dom4j.Node;
import org.dom4j.io.SAXReader;


public class WebAppModelFactory {
	public static WebAppModel buildWebAppModel() {
		String xmlPath = "web.xml";
		return buildWebAppModel(xmlPath);
	}


	public static WebAppModel buildWebAppModel(String xmlPath) {
		InputStream in = WebAppModelFactory.class.getResourceAsStream(xmlPath);
		SAXReader saxReader = new SAXReader();
		WebAppModel webAppModel = new WebAppModel();
		try {
			Document doc = saxReader.read(in);

			List<Element> servletEles = doc.selectNodes("/web-app/servlet");
			for (Element servletEle : servletEles) {
				ServletModel servletModel = new ServletModel();

				Element servletNameEle = (Element) servletEle.selectSingleNode("servlet-name");
				Element servletClassEle = (Element) servletEle.selectSingleNode("servlet-class");
				ServletNameModel servletNameModel = new ServletNameModel();
				ServletClassModel servletClassModel = new ServletClassModel();
				servletNameModel.setContext(servletNameEle.getText());
				servletClassModel.setContext(servletClassEle.getText());

				servletModel.setServletNameModel(servletNameModel);
				servletModel.setServletClassModel(servletClassModel);

				webAppModel.pushServletModel(servletModel);
			}

			List<Element> servletMappingEles = doc.selectNodes("/web-app/servlet-mapping");
			for (Element servletMappingEle : servletMappingEles) {
				ServletMappingModel servletMappingModel = new ServletMappingModel();


				Element servletNameEle = (Element) servletMappingEle.selectSingleNode("servlet-name");
				ServletNameModel servletNameModel = new ServletNameModel();
				servletNameModel.setContext(servletNameEle.getText());
				servletMappingModel.setServletNameModel(servletNameModel);

				List<Element> urlPatternEles = servletMappingEle.selectNodes("url-pattern");
				for (Element urlPatternEle : urlPatternEles) {
					UrlPatternModel urlPatternModel = new UrlPatternModel();
					urlPatternModel.setContext(urlPatternEle.getText());
					servletMappingModel.pushUrlPatternModel(urlPatternModel);
				}

				webAppModel.pushServletMappingModel(servletMappingModel);
			}

		} catch (Exception e) {
			// TODO Auto-generated catch block
			e.printStackTrace();
		}
		return webAppModel;
	}


	public static String getServletClassByUrl(WebAppModel webAppModel, String url) {
		String servletClass = "";

		String servletName = "";
		List<ServletMappingModel> servletMappingModels = webAppModel.getServletMappingModels();
		for (ServletMappingModel servletMappingModel : servletMappingModels) {
			List<UrlPatternModel> urlPatternModels = servletMappingModel.getUrlPatternModels();
			for (UrlPatternModel urlPatternModel : urlPatternModels) {
				if(url.equals(urlPatternModel.getContext())) {
					ServletNameModel servletNameModel = servletMappingModel.getServletNameModel();
					servletName = servletNameModel.getContext();
				}
			}
		}


		List<ServletModel> servletModels = webAppModel.getServletModels();
		for (ServletModel servletModel : servletModels) {
			ServletNameModel servletNameModel = servletModel.getServletNameModel();
			if(servletName.equals(servletNameModel.getContext())) {
				ServletClassModel servletClassModel = servletModel.getServletClassModel();
				servletClass = servletClassModel.getContext();
			}
		}
		return servletClass;
	}

	public static void main(String[] args) {
		WebAppModel webAppModel = WebAppModelFactory.buildWebAppModel();
		String res = getServletClassByUrl(webAppModel, "/jrebelServlet");
		String res2 = getServletClassByUrl(webAppModel, "/jrebelServlet2");
		String res3 = getServletClassByUrl(webAppModel, "/jrebelServlet3");
		System.out.println(res);
		System.out.println(res2);
		System.out.println(res3);

	}
}
Better_Mei
关注
xml 建立模型
what_where的博客
05-27 1755
xml 建立模型 1.为什么会有 ‘模型’ 在工厂里，工人们为了方便可持续生产，就有了模型，模具。而在编程中我们为了提高代码的重复使用性也有了‘模型’。如果说当对一个指定的xml格式字符串完成了建模操作，好处在于，只需要调用指定的方法就可以完成预定的字符串获取； 2.建立模型思路 1、分析需要被建模的文件中有那几个对象 2、每个对象拥有的行为以及属性 3、定义对象从小到大（从里到外） 4、通过2...
XML建模
明思齐的博客
06-08 189
目录： 1、什么叫XML建模 2、XML建模步骤以 ActionModel.java文件为例，对应config.xml中forward节点所建立的建模实体类。ForwardModel.java与ActionModel.java类似，可由下代码续写。 ConfigModel.java ConfigModelFactory.java (利用工厂模式+dom4j+xpath解析Xml配置文件)......
xml data model
benh的专栏
03-23 1009
(刚刚接触,不一定对.)问题：1. xml modelxml data model用于将数据分组，以方便交互。xml data model对于forms global page, 是可选的。通常，model在form的最开头。格式如下：   http://www.w3.org/2003/xforms">          // xforms is the namespace
使用XML建模模糊时空数据
最新发布
07-22
本书《使用XML建模模糊时空数据》由马宗民、白露一和李彦编写，旨在探讨如何使用XML表示和处理模糊时空数据。书中详细介绍了模糊时空数据的表示、拓扑关系确定、模型映射、查询及更新中的一致性问题。它不仅为研究...
Mujoco xml建模
逐日者
02-14 1220
背景 参考Mujoco官方提供的darwin模型 step1 建立场景 worldbody的一些属性 1 light 灯光 2 geom 外观，涉及到尺寸，位置等 <mujoco model="darwin v1.31"> <compiler angle="radian" inertiafromgeom="true" meshdir="meshes/"/> <size nconmax="100" njmax="500" nstack="-1"/>
利用反射把让Model与XML互相转换的方法
09-28
利用反射把让Model与XML互相转换的方法
XML之建模
zsm030616的博客
06-15 116
建模分两步： 1、以面向对象的编程思想，描述xml资源文件 2、将xml文件中内容封装进model实体对象。特点：只需要调用指定的方法就可以完成预定的字符串获取； 建模的思路： 1、分析xml里包含的内容里的属性及行为，然后进行封装； 2、封装时要判断属性是否是单个或者多个，然后进行整理； 3、封装时要注意从里到外（从小到大）进行封装； 4、xml文件放在根目录里，否则会出现空指针异常 案例 ForwardModel.java ActionModel.java ConfigModel.java 二、工厂模式
xml之建模
今晚几点睡的博客
07-13 320
本章结合xml之解析这章内容进行。
使用model解析xml
weixin_30244889的博客
07-10 210
/*List<AccountAgentIdModel> outOfficeAccountList = null; if (officeAccountList != null && officeAccountList.size() > 0) { outOfficeAccountList = new ArrayList&...
C#解析XML并反序列化为Model的方法
qq_27337291的博客
11-07 707
类中包含根节点（XmlRoot）GCS，元素节点（XmlElement） ProjectInfo、DataTypeList，包含数组（XmlArray）MemInfo、TagList、TagListSafety。
xml转model
a13549524519的博客
11-08 251
string xml = @"<?xml version='1.0' encoding='utf-8'?> <priceRequest> <hotelId>16166</hotelId> <checkin>2014-12-28</checkin> <c...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
