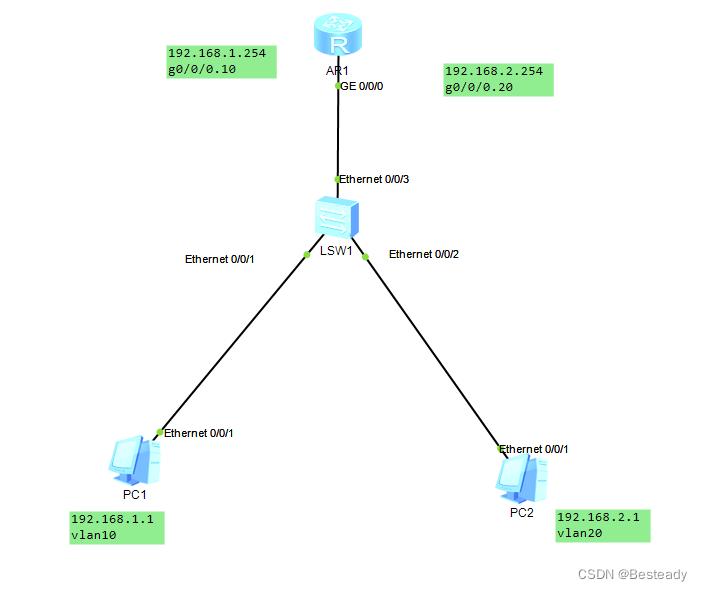

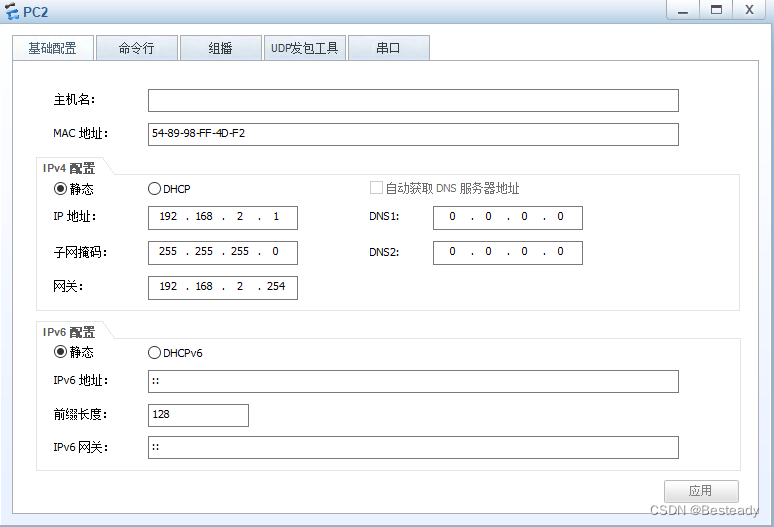

1.作出拓扑图，并标识地址2.配置pc1和pc2

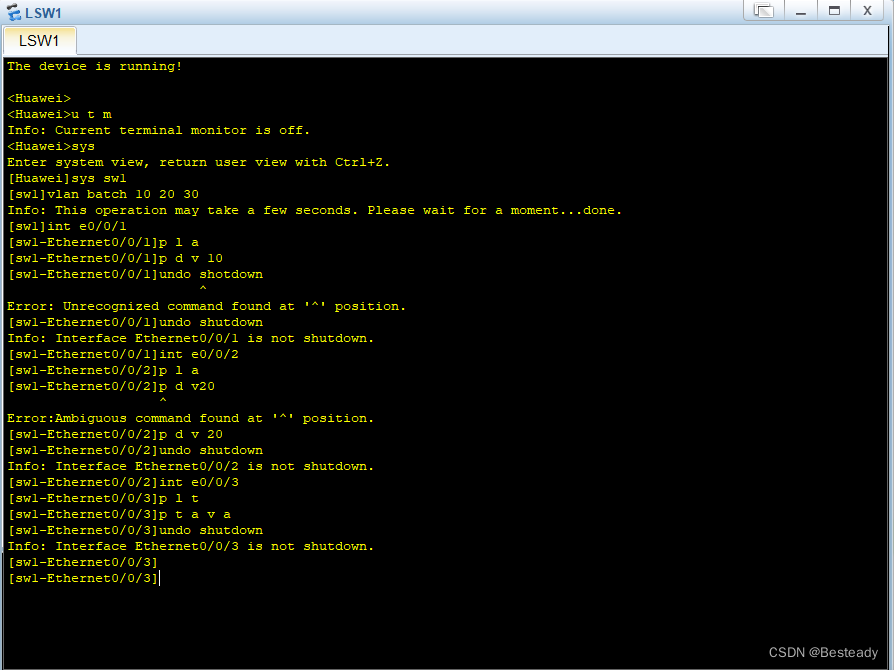

3.配置交换机

<Huawei>u t m 屏蔽提示信息
<Huawei>sys 进入系统视图
[Huawei]sys sw1 改名为sw1
[sw1]vlan batch 10 20 30 批量配置vlan10 vlan20 vlan30
[sw1]int e0/0/1 进入 e0/0/1接口
[sw1-Ethernet0/0/1]p l a 配置接口为access类型
[sw1-Ethernet0/0/1]p d v 10 给接口划分为vlan10
[sw1-Ethernet0/0/1]int e0/0/2 进入e0/0/2
[sw1-Ethernet0/0/2]p l a 配置接口为access类型
[sw1-Ethernet0/0/2]p d v 20 给接口划分为vlan20
[sw1-Ethernet0/0/2]int e0/0/3 进入e0/0/2
[sw1-Ethernet0/0/3]p l t 配置接口为truck类型
[sw1-Ethernet0/0/3]p t a v a 允许所有vlan通过

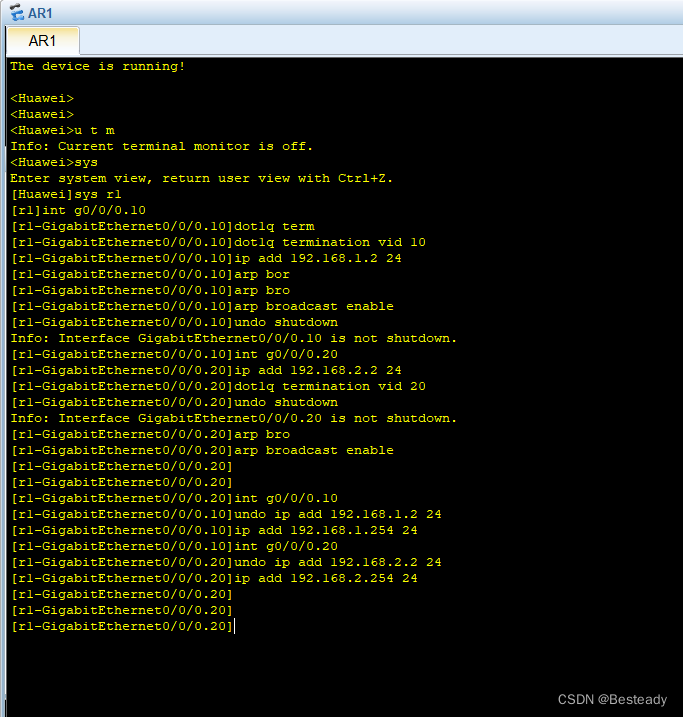

4.配置路由器

<Huawei>u t m   屏蔽提示信息
<Huawei>sys 进入系统视图
[Huawei]sys r1 改名为r1
[r1]int g0/0/0.10   进入 g0/0/0.10接口
[r1-GigabitEthernet0/0/0.10]dot1q termination vid 10 建立虚拟接口，将接口分到vlan10
[r1-GigabitEthernet0/0/0.10]ip add 192.168.1.254 24 配置路由
[r1-GigabitEthernet0/0/0.10]arp broadcast enable 开启广播功能
[r1-GigabitEthernet0/0/0.10]int g0/0/0.20 进入g0/0/0.20接口
[r1-GigabitEthernet0/0/0.20]ip add 192.168.2.2254 24 配置路由
[r1-GigabitEthernet0/0/0.20]dot1q termination vid 20 建立虚拟接口，将接口分到vlan20
[r1-GigabitEthernet0/0/0.20]arp broadcast enable    开启广播功能
