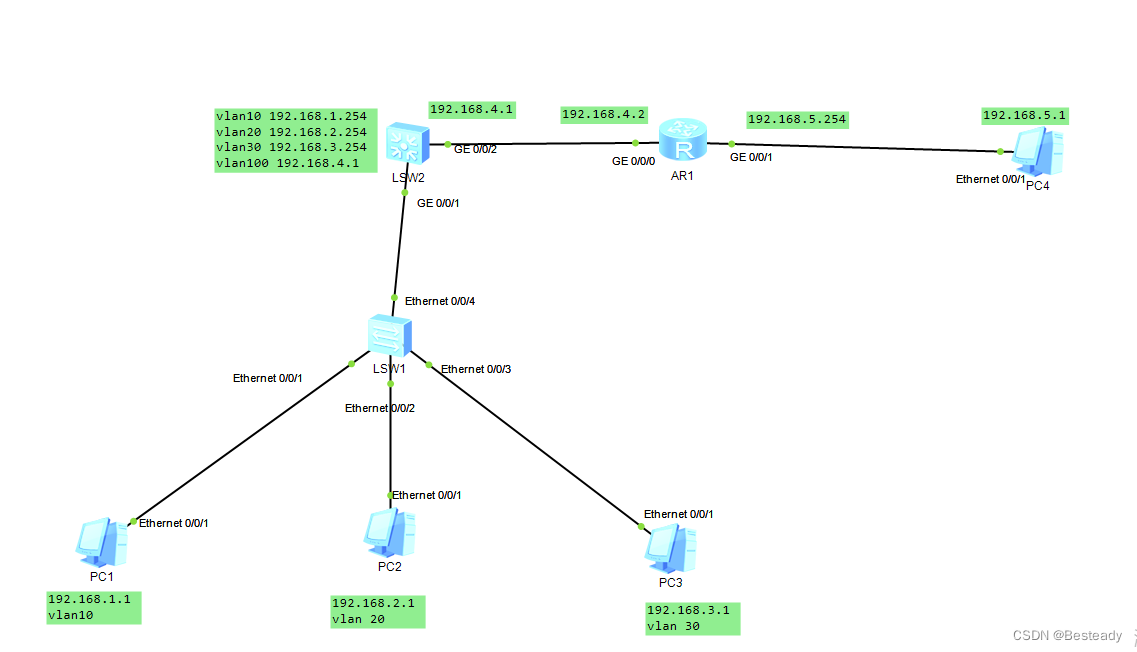

1、作出拓扑图并标识地址

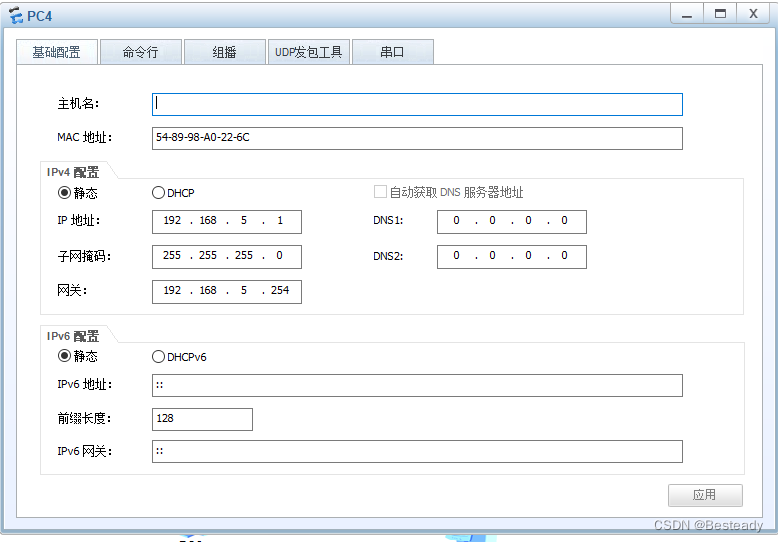

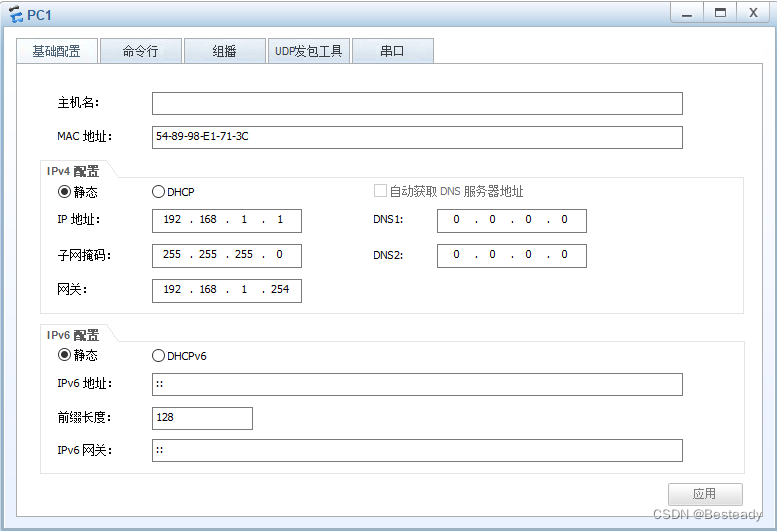

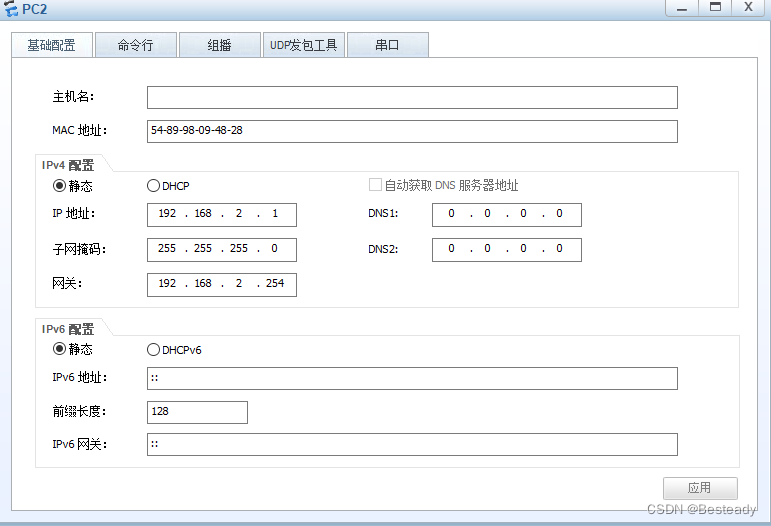

2、配置好pc1、pc2、pc3、pc4的ip地址、子网掩码和网关

3、配置LSW1交换机

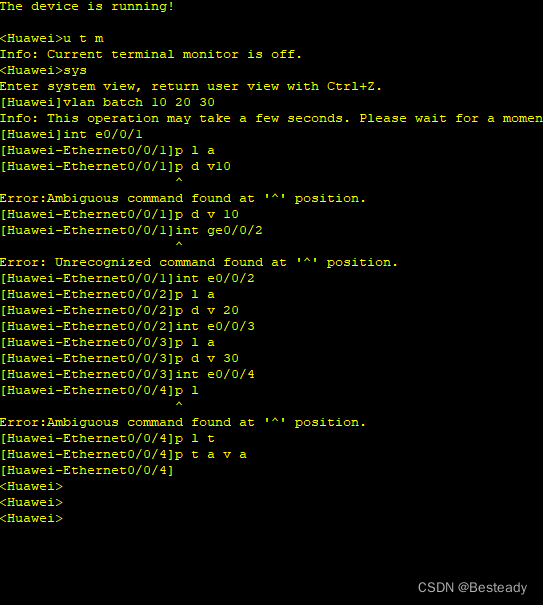

u t m 屏蔽提示信息
sys 进入系统视图
vlan batch 10 20 30 批量创建vlan10 vlan20 vlan30
int e0/0/1 进入e0/0/1接口
port link-type access(p l a) 设置接口模式为access
port default vlan 10(p d v 10) 将端口加入vlan10
int e0/0/2   进入e0/0/2接口
port link-type access(p l a)   设置接口模式为access
port default vlan 20(p d v 20)   将端口加入vlan20
int e0/0/3 进入e0/0/3接口
port link-type access(p l a)   设置接口模式为access
port default vlan 30(p d v 30)   将端口加入vlan30
int e0/0/4 进入e0/0/4接口
port link-type trunk 设置接口模式为trunk模式
port trunk allow-pass vlan all(p t a v a) 允许所有vlan通过该接口

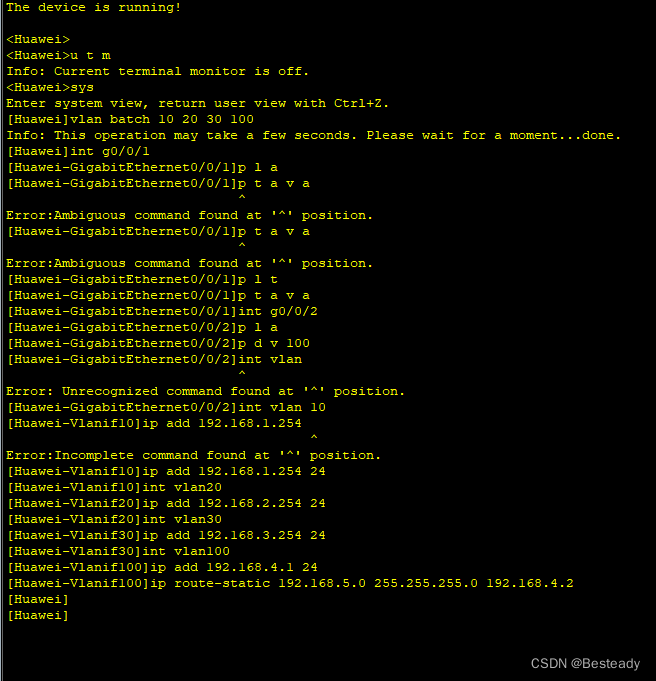

4、配置LSW2交换机

u t m 屏蔽提示信息
sys   进入系统视图
vlan batch 10 20 30 100 批量创建vlan10 vlan20 vlan30 vlan100
int g0/0/1 进入e0/0/1接口
port link-type trunk(p l t) 设置接口模式为trunk模式
port trunk allow-pass vlan all(p t a v a)   允许所有vlan通过该接口
int g0/0/2 进入e0/0/1接口
port link-type access(p l a) 设置接口模式为access
port default vlan 100(p d v 100) 将端口加入vlan100
int Vlanif10 进入vlan10的虚接口
ip address 192.168.1.254 24       配置ip地址
int Vlanif20 进入vlan20的虚接口
ip address 192.168.2.254 24   配置ip地址
int Vlanif30   进入vlan30的虚接口
ip address 192.168.3.254 24   配置ip地址
int Vlanif100 进入vlan100的虚接口
ip address 192.168.4.1 24 配置ip地址
ip route-static 192.168.5.0 255.255.255.0 192.168.4.2  设置静态路由

5、配置AR1路由器

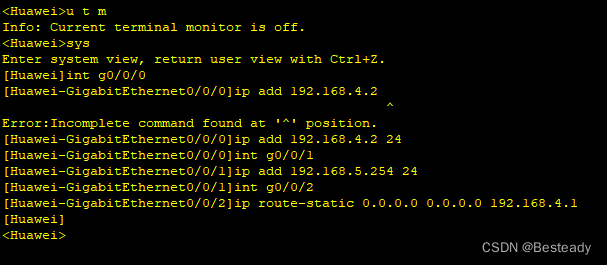

u t m 屏蔽提示信息
sys 进入系统视图
int g0/0/0 进入g0/0/0接口
ip address 192.168.4.2 24 设置ip地址
int g0/0/1 进入g0/0/1接口
ip address 192.168.5.254 24 设置ip地址
int g0/0/2 进入g0/0/2接口
ip route-static 0.0.0.0 0.0.0.0 192.168.4.1 设置静态路由

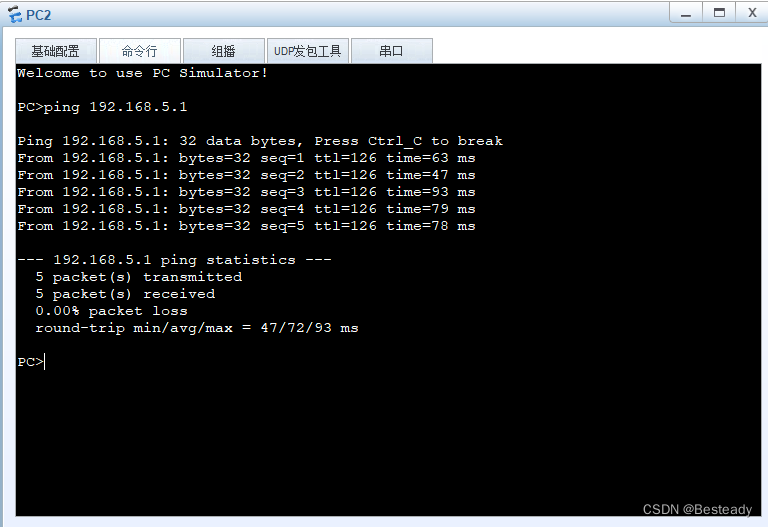

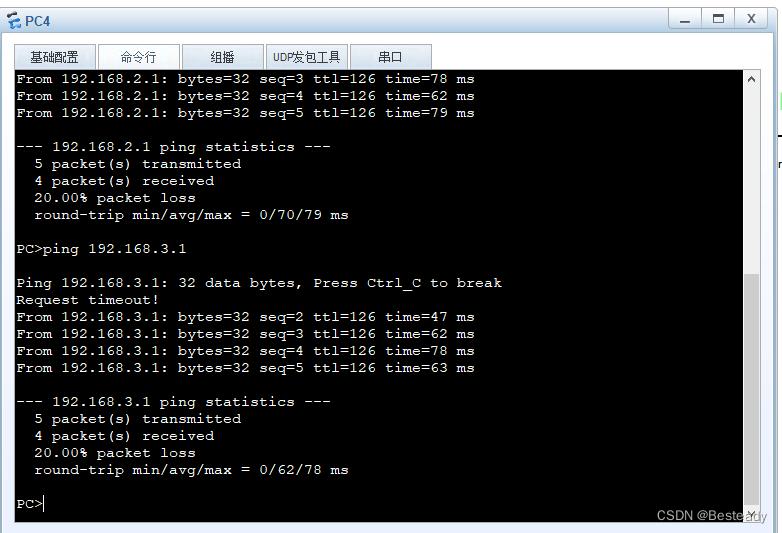

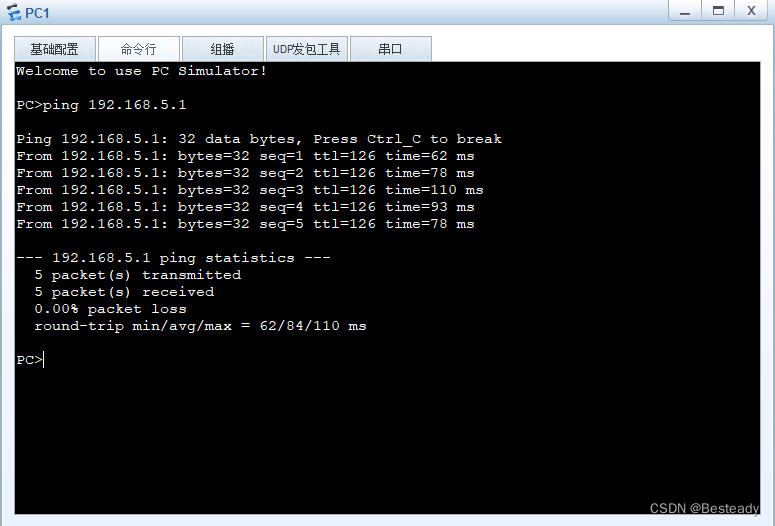

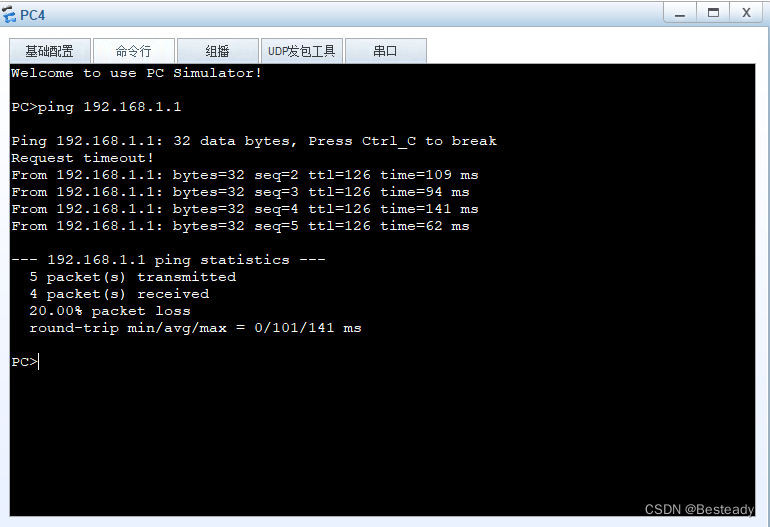

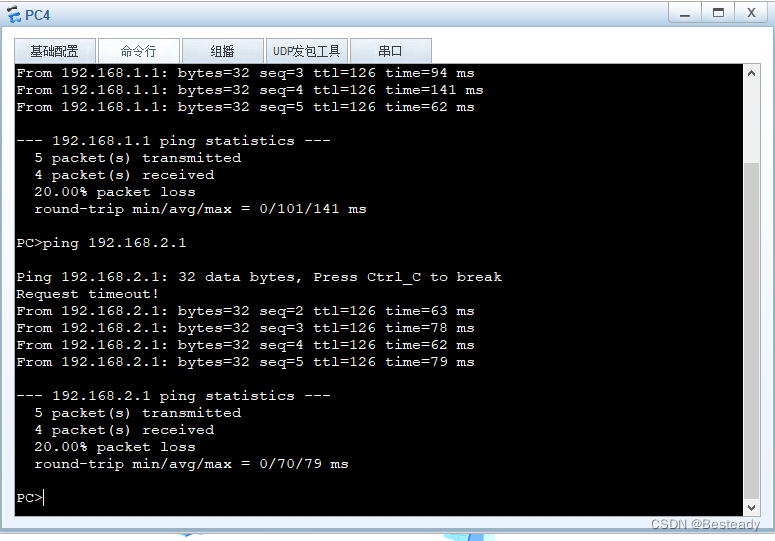

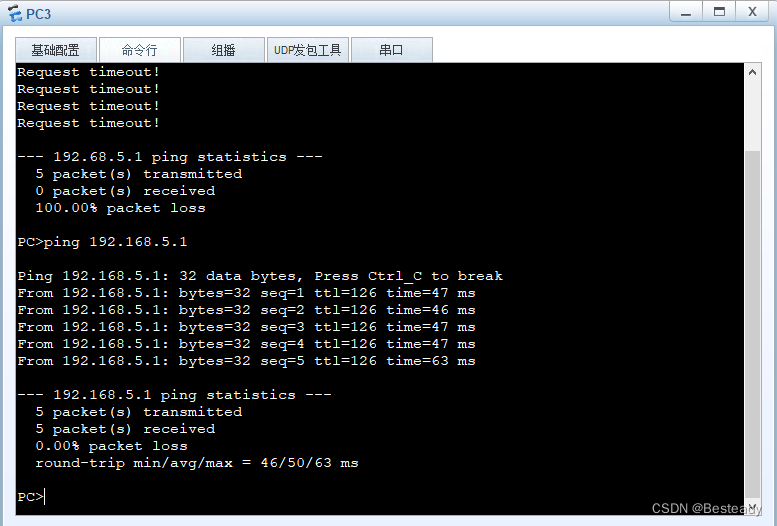

6、测试连通性
