Qt+ECharts开发笔记（三）：ECharts的柱状图介绍、基础使用和Qt封装Demo

最新推荐文章于 2024-08-23 23:30:00 发布

原创

最新推荐文章于 2024-08-23 23:30:00 发布 · 946 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#android #前端 #后端

本文介绍了如何在Qt环境中使用ECharts开发柱状图，包括静态和动态接口的使用，以及解决Qt调用js函数失败和中文乱码问题的策略。提供了一个Demo演示和详细步骤，帮助开发者实现Qt与ECharts的集成。

若该文为原创文章，转载请注明原文出处
本文章博客地址：https://hpzwl.blog.youkuaiyun.com/article/details/125731144

红胖子(红模仿)的博文大全：开发技术集合（包含Qt实用技术、树莓派、三维、OpenCV、OpenGL、ffmpeg、OSG、单片机、软硬结合等等）持续更新中…（点击传送门）

Qt开发专栏：三方库开发技术

上一篇：《Qt+ECharts开发笔记（二）：Qt窗口动态调整大小，使ECharts跟随Qt窗口大小变换而变换大小》
下一篇：敬请期待…

前言

上一篇成功是EChart随着Qt窗口变化而变化，本篇将开始正式介绍柱状图介绍、基础使用，并将其封装一层Qt。
本篇的demo实现了隐藏js代码的方式，实现了一个条形图的基本交互方式，即Qt调用js脚本操作html。

Demo演示

请添加图片描述

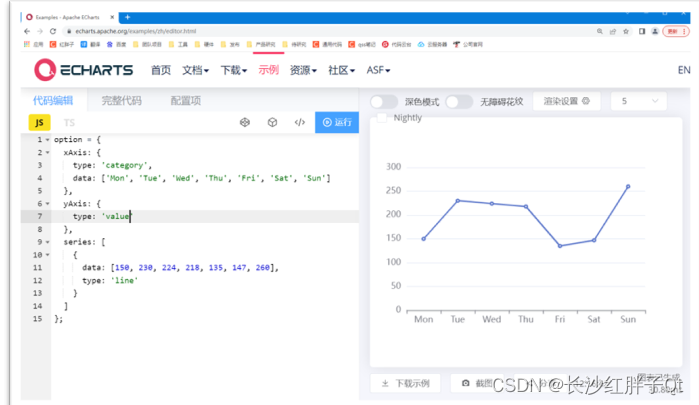

ECharts调试工具

ECharts提供的纯JS代码编辑开发调试工具，可编辑js，并且查看运行效果：
https://echarts.apache.org/examples/zh/editor.html
在这里插入图片描述
开发过程中对于属性的查询和调试ECharts也提供了配置帮助。
官方配置手册：https://echarts.apache.org/zh/option.html

目标

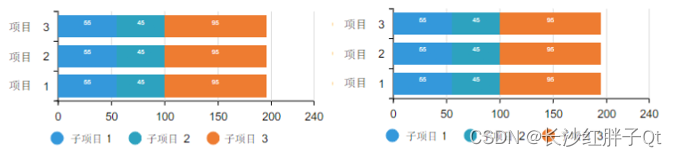

随便找一个预期目标：
在这里插入图片描述

ECharts接口静态方式

使用EChart调试工具开发，先调试出基础框架。
这里贴出的全部代码:

<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8" />
    <title>ECharts</title>
    <!-- 引入刚刚下载的 ECharts 文件 -->
    <!--<script src="echarts.js"></script>-->
    <script src="./echarts.js"></script>
    <!--<script src="D:/qtProject/echartsDemo/echartsDemo/modules/barEChartWidget/html/echarts.js"></script>-->
    <!--<script src="echarts.min.js"></script>-->
    <!--<script src="./echarts.min.js"></script>-->
    <!--<script src="./html/echarts.min.js"></script>-->
    <!--<script src="D:/qtProject/echartsDemo/echartsDemo/modules/barEChartWidget/html/echarts.min.js"></script>-->
  </head>
  <body>

    <!--设置body跟随查u哪个口，main填充body-->
    <style>
        #main,
        html,
        body{
            width: 100%;
            height: 100%;
            overflow: hidden;
        }
        #main {
            width: 100%;
            height: 100%;
        }
    </style>


    <div id="main"></div>
    <script type="text/javascript">
        // 基于准备好的dom，初始化echarts实例
        var myChart = echarts.init(document.getElementById('main'));
        // 窗口高度变化设置
        window.onresize = function() {
            myChart.resize();
        };
        // 指定图表的配置项和数据
        var option = {
            title: {
                text: 'ECharts 入门示例'
            },
            tooltip: {},
            legend: {
                data: ['销量']
            },
            xAxis: {
            data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子']
            },
            yAxis: {},
            series: [
                {
                    name: '销量',
                    type: 'bar',
                    data: [5, 20, 36, 10, 10, 20]
                }
            ]
        };
        // 使用刚指定的配置项和数据显示图表。
        myChart.setOption(option);


        function initJs() {
            var myChart = echarts.init(document.getElementById('main'));
            var option;
            option = {
                tooltip: {
                    trigger: 'axis'
                },
                grid: {
                    left: '3%',
