第154章 固定usb设备的设备节点实验

154.1 需求分析

在Linux系统中，当使用多个USB转串口设备时，经常会遇到插拔USB转串口的顺序变化导致设备节点不稳定的情况。为了解决这个问题，我们可以通过使用udev来固定设备节点，以确保设备节点不受USB转串口插拔顺序的影响。

具体的解决思路是，在学习热插拔的过程中，可以学习并使用udev来自动挂载和卸载U盘，同时也可以利用udev的功能来固定设备节点，以保证设备节点的稳定性。

首先我们来复现下上述所说的问题。如下图所示，首先我们将开发板上的拨码开关设置为向上，此时USB3.0可以接USB设备。J6 usb接口也可以连接USB设备。

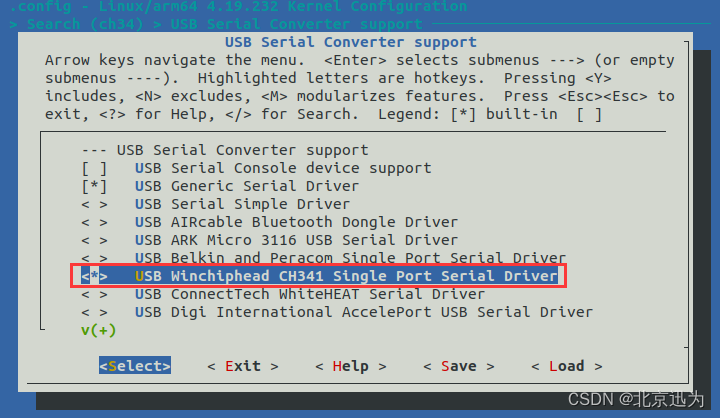

开发板烧写buildroot镜像，要确保系统支持ch34x驱动，如果系统不支持的话，需要在内核中进行配置，如下图所示。支持ch34x驱动之后，重新烧写系统镜像。

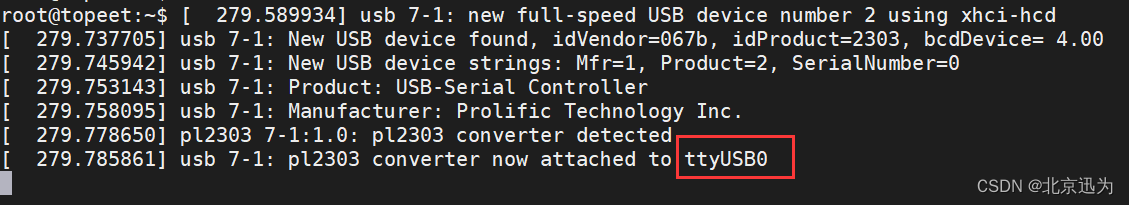

烧写完成之后，我们在usb3.0接口插入usb转串口模块，打印如下所示：

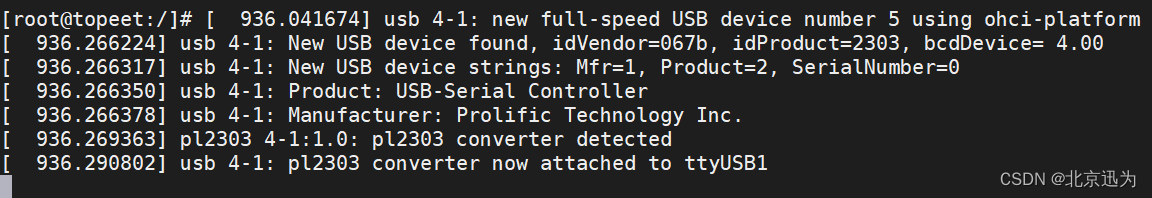

然后再J6 usb接口插入另一个usb转串口模块，打印如下所示：

经过上面的操作，在usb3.0接口插入的USB转串口模块的设备节点是ttyUSB0,在usbJ6接口插入的USB转串口模块的设备节点是ttyUSB1,但是如果我们先插usbJ6接口的USB转串口模块，再插入usb3.0接口插入的USB转串口模块。

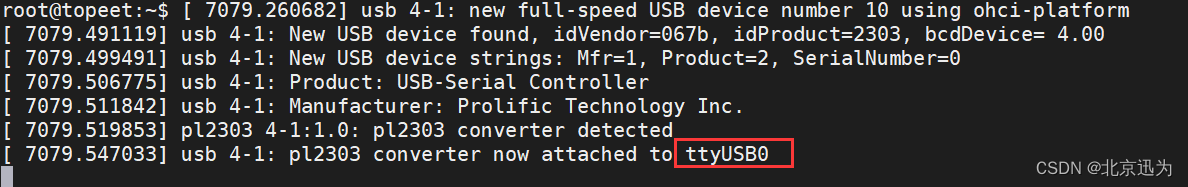

J6 usb接口插入另一个usb转串口模块，打印如下所示：

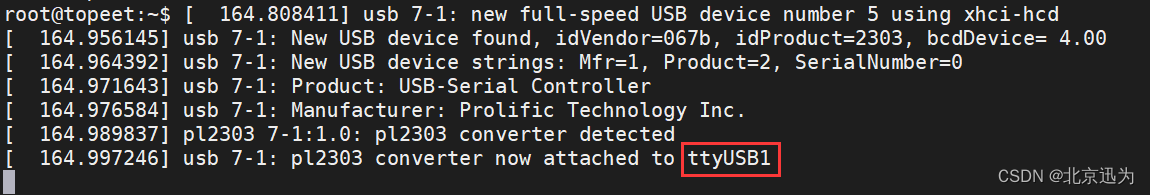

在usb3.0接口插入usb转串口模块，打印如下所示：

以上实验说明了会遇到插拔USB转串口的顺序变化导致设备节点不稳定的情况。

154.2 解决方案

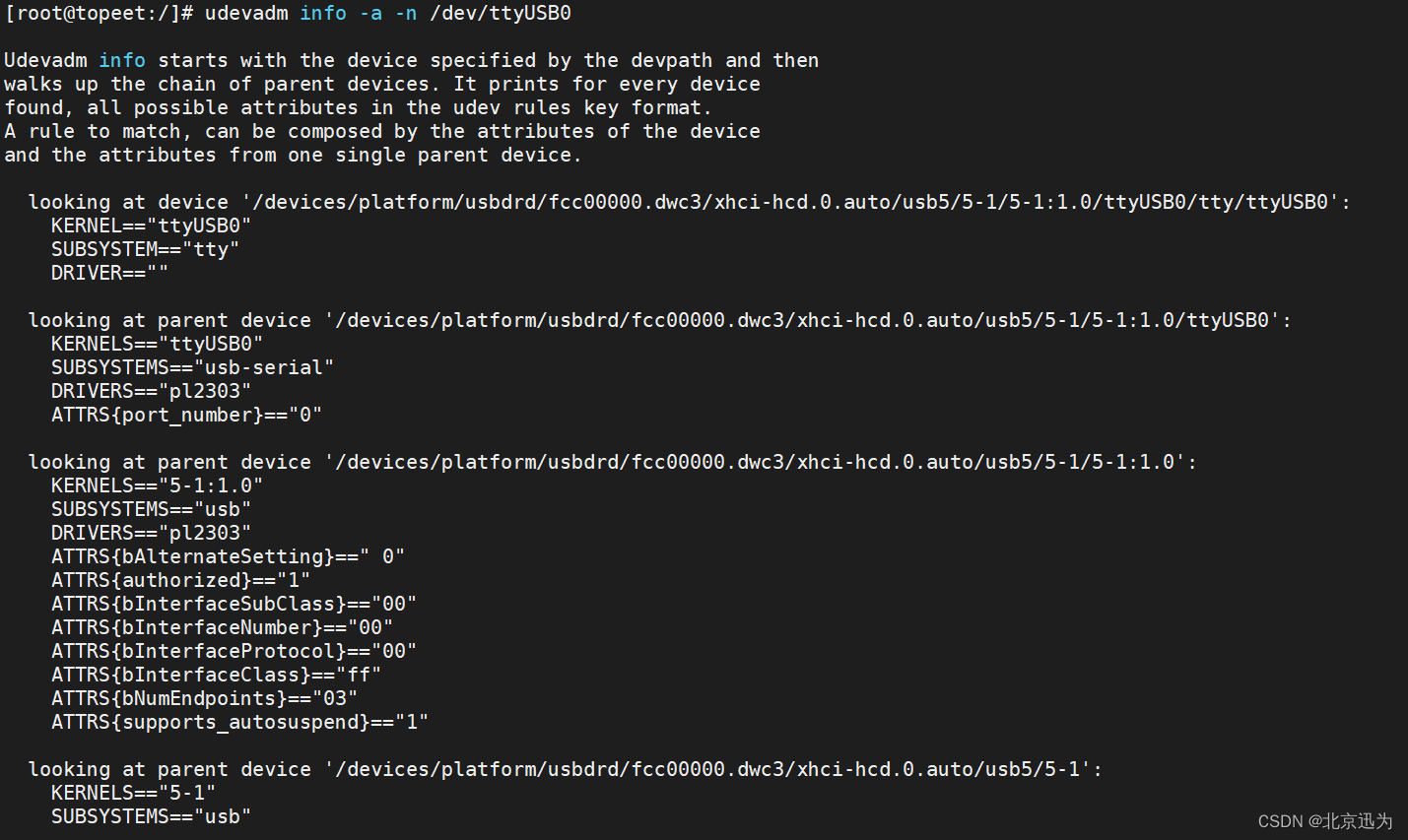

在开发板的usb3.0接口上插上USB转串口模块，然后输入以下命令,节点根据实际情况进行修改。

udevadm info -a -n /dev/ttyUSB0

udevadm info -a -n /dev/ttyUSB0是一个用于获取有关特定设备节点的详细信息的命令，包括设备的属性、驱动程序、设备路径等。这些命令的参数含义如下所示：

-a：显示与指定设备节点相关联的所有属性。

-n：指定设备节点的路径或名称。

在这种情况下，命令被用于获取/dev/ttyUSB0设备节点的信息。udevadm是一个用于管理Linux中的udev（设备管理器）的命令行工具。它提供了与udev相关的信息和操作。

这个命令的输出可能会包含以下信息

1 设备路径（DEVPATH）：设备在系统中的路径，例如/devices/pci0000:00/0000:00:1d.0/usb2/2-1/2-1.2/2-1.2:1.0/ttyUSB0/tty/ttyUSB0。

2 设备节点（DEVNAME）：设备在文件系统中的节点，即/dev/ttyUSB0。

3 设备的属性（Device Attributes）：包括设备的供应商ID、产品ID、序列号等信息。

4 设备的驱动程序（Device Driver）：设备所使用的驱动程序的名称和路径。

5 设备类型（SUBSYSTEM）：usb

接下来在开发板的etc/udev/rules.d/目录下，创建一个名为001.rules的规则文件，如下图所示：

在该文件中写入以下规则：

KERNELS==”5-1:1.0”,SUBSYSTEMS==”usb”,MODE:=”0777”,SYMLINK+=”myusb”

SYMLINK是创建一个符号链接，当插入一个USB设备时，udev规则可以自动创建一个符号链接，指向USB设备上的系统路径，从而创建设备节点。

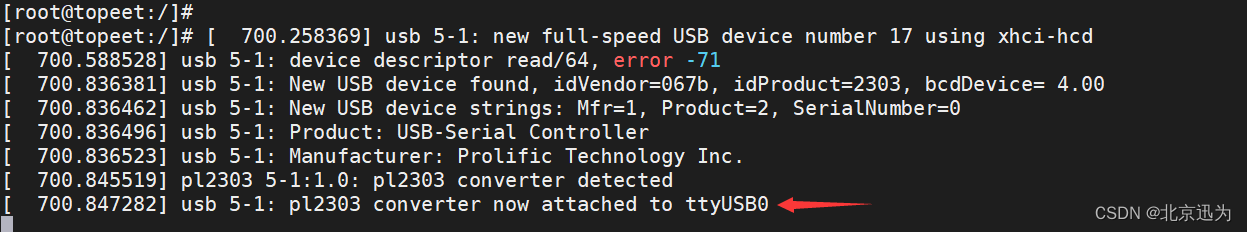

修改完毕之后，重新启动开发板。然后我们首先在usb3.0接口插上usb转串口模块，打印的节点为ttyUSB0,如下所示：

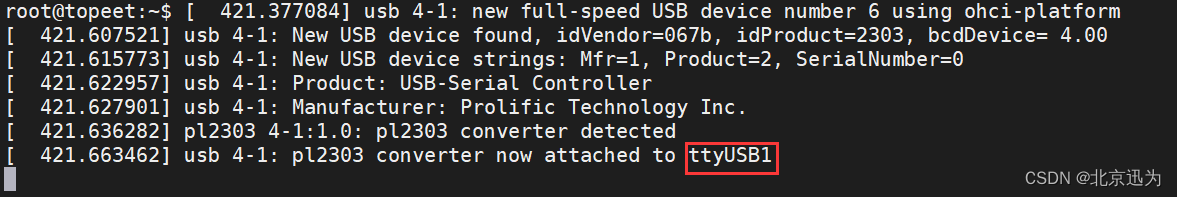

然后在usbJ6接口插上usb转串口模块，打印如下所示：

usb3.0连接的usb转串口模块的设备节点设置了软链接到/dev/myusb，如下图所示：

如果我们先插入usbJ6接口对应节点为ttyUSB0，再插入usb3.0接口对应节点为ttyUSB1，再次查看usb3.0连接的usb转串口模块的设备节点,如下图所示：

由此可见，不管是先插入哪个usb设备，应用程序打开/dev/myusb,就会链接到对应的usb设备上。

至此，固定USB设备的设备节点实验完成。
