电流探头的使用实战及使用注意事项

最新推荐文章于 2025-12-02 20:37:50 发布
原创 最新推荐文章于 2025-12-02 20:37:50 发布 · 2.2k 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#功能测试

本文详细介绍了电流探头的实操测试步骤，包括连接示波器、参数设置、电流钳入、注意事项、消磁平衡以及测量大、小直流电流的方法。确保正确操作以获取准确数据。

电流探头使用说明

一、实操测试

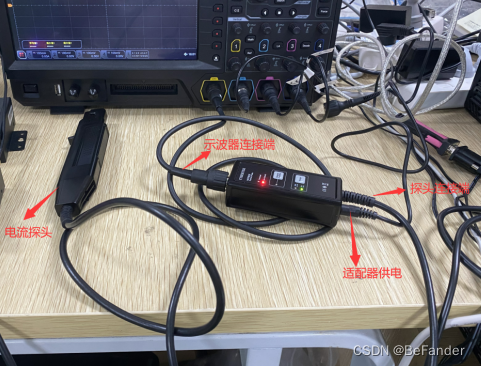

    1.先将探头与示波器连接，连接方案如下图：

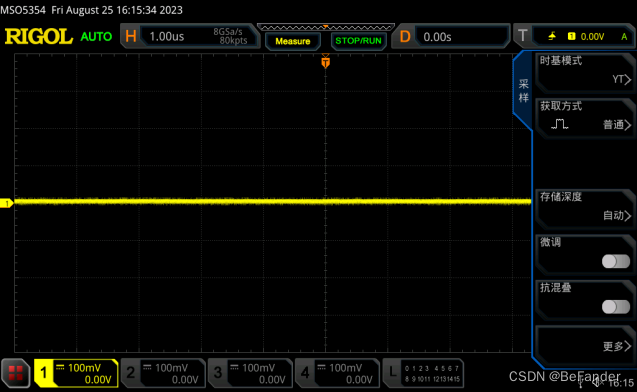

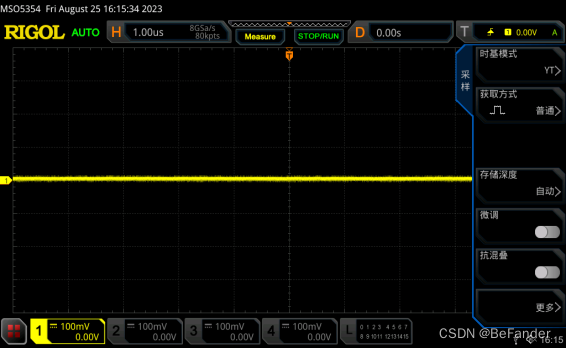

2、示波器设置：示波器调为电流测试（以通道1为例）：示波器开机后，修改通道1的参数，探头比设置为X1，单位设置为A。时基模式选择为YT

（参数的设置可以参考以下链接内容http://www.eepw.com.cn/zhuanlan/209066.html）
