【STM32F103实验（三）】按键输入

单片机学习之路

已于 2022-04-03 21:15:58 修改

阅读量3.2k

点赞数 3

分类专栏： STM32 文章标签：嵌入式硬件单片机 arm stm32

于 2022-04-03 14:38:41 首次发布

本文链接：https://blog.youkuaiyun.com/Backlight__/article/details/123937232

版权

STM32 专栏收录该内容

15 篇文章

订阅专栏

该实验旨在通过STM32F103单片机，实现按键KEY0、KEY1及WK_UP对LED0和LED1状态的控制。硬件上，按键与单片机PE4、PE3、PA0接口连接，通过程序设计包括端口初始化和按键扫描，以达到控制LED翻转的效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、目的

在正点原子精英版上实现按键KEY0控制LED0状态的翻转，KEY1控制LED1状态的翻转，WK_UP同时控制LED0和LED1状态的翻转。

二、硬件电路分析

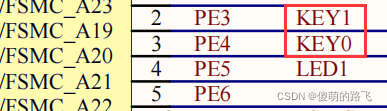

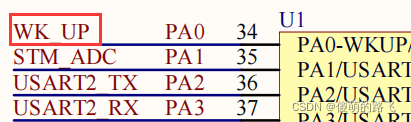

如下图所示，按键KEY0和KEY1一端连接在单片机PE4、PE3上，另外一端接地；按键WK_UP一端连接在单片机PA0上，另一端连接在3.3V电源上。所以在进行程序编写时，应将PE4、PE3引脚模式设置为上拉，将PA0引脚模式设置为下拉。

三、程序设计

1.按键端口初始化

（1）端口时钟初始化。

（2）端口模式配置。

void key_init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    //端口时钟初始化   KEY0-PE4,KEY1-PE3,WK_UP-PA0
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOE,ENABLE);

    //端口模式配置 KEY0、KEY1上拉模式
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3|GPIO_Pin_4;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_Init(GPIOE,&GPIO_InitStructure);

    //WK_UP下拉模式
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    GPIO_Init(GPIOA,&GPIO_InitStructure);

}

2.按键扫描

u8 key_scanf(u8 mode)   //mode为0不支持连续按，mode为1支持连续按
{
    static u8 key_up = 1;
    if(mode)
        key_up = 1; //支持连续按
    if(key_up && (KEY0 == 0||KEY1 == 0||WK_UP == 1))
    {
        delay_ms(10);
        key_up = 0; //将标志位清0
        if(KEY0 == 0)
            return 1;
        if(KEY1 == 0)
            return 2;
        if(WK_UP == 1)
            return 3;
    }
    else if((KEY0 == 1)&&(KEY1 == 1)&&(WK_UP == 0))
        key_up = 1;

    return 0;
}

3.主函数

int main(void)
{
    u8 key;

    key_init();
    delay_init();
    LED_init();
    while(1)
    {
        key = key_scanf(1);
        if(key)
        {
            switch(key)
            {
                case 1 :    //初始状态熄灭
                    LED0 = !LED0;
                break;
                case 2 :    //初始状态熄灭
                    LED1 = !LED1;
                break;
                case 3 :    //初始状态熄灭
                    LED0 = !LED0;
                    LED1 = !LED1;
                break;
            }
        }
       else
           delay_ms(10);
    }
}

注：

#define KEY0 GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_4)
#define KEY1 GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_3)
#define WK_UP GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0)
