[51单片机] 中断----外部中断总结

1，引入

        cpu收到中断请求，将main函数中的事情停下来，转而执行中断处理函数中的事情，我使用的51单片机有5个中断源，2个外部中断（INT0/INT1），2个定时器中断(T0/T1)和一个串口中断。

        那系统是如何区分这些中断的啦，即每个中断有一个中断号，同时中断有优先级，可以通过软件控制，高优先级的中断可以抢占低优先级的中断，当两个相同优先级的中断到来，cpu会根据系统中的中断查询顺序，当中断来临时，只有中断号正确才能进入中断，并依次序来处理中断。

2，51单片机中断

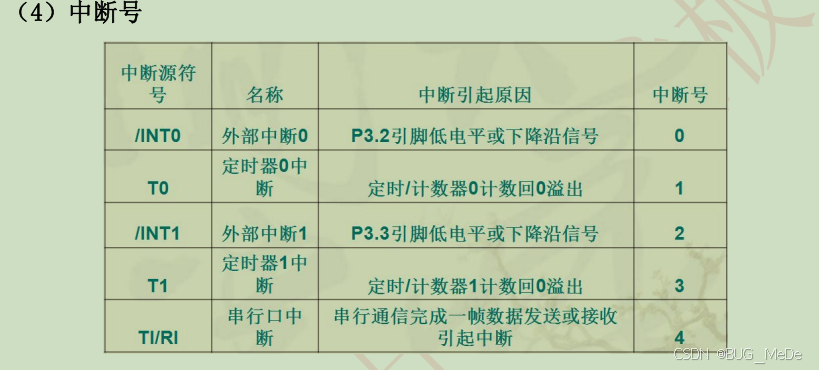

 我使用的单片机有5个中断，如下：

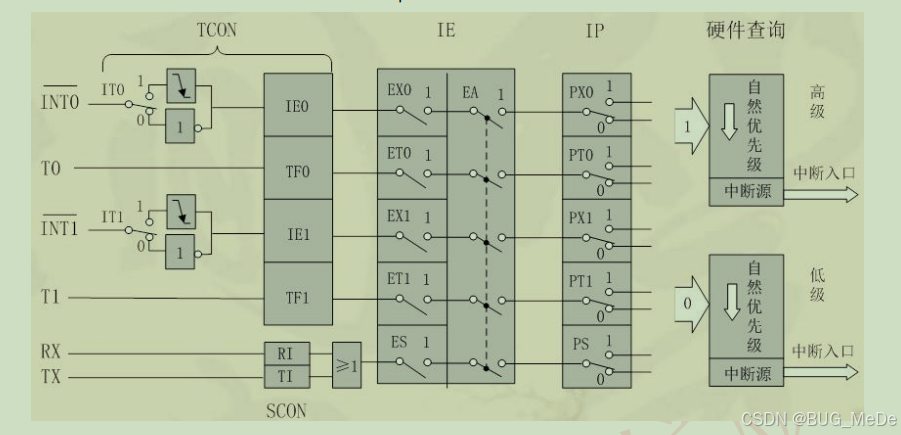

IE寄存器：中断控制寄存器，EA叫总中断，EX0，ET0， EX1，ET1，ES等为其他5个中断的使能寄存器。 IP寄存器为中断优先级控制

 INT0、INT1外部中断：

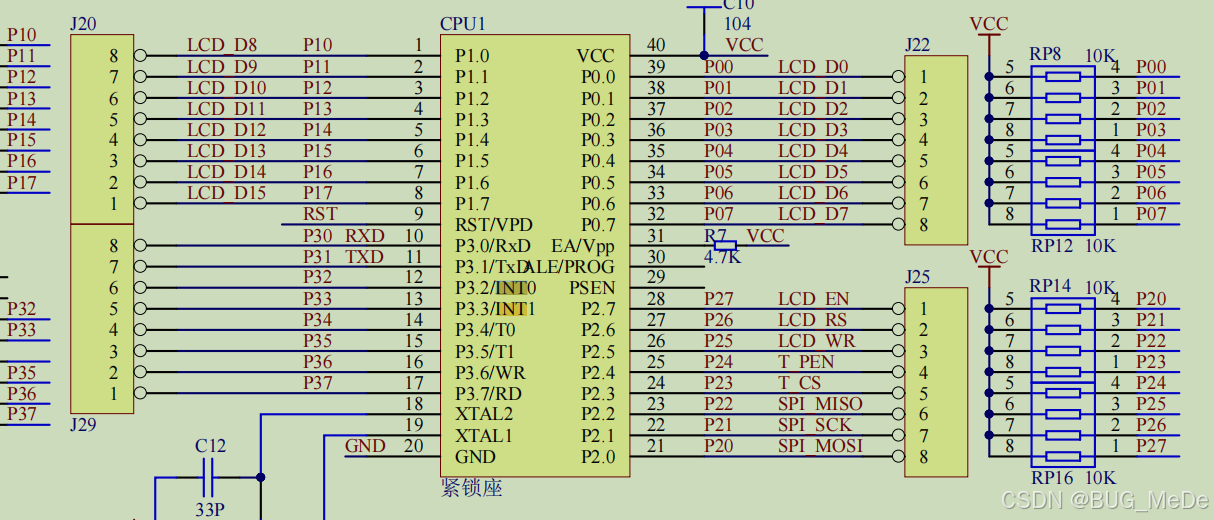

       1, 与该中断连接的管脚是P3.2，同时在一个原理图上搜索，P32管脚连接着独立按键K3，也发现独立按键K4，连接着P33，即连接着外部中断INT1.

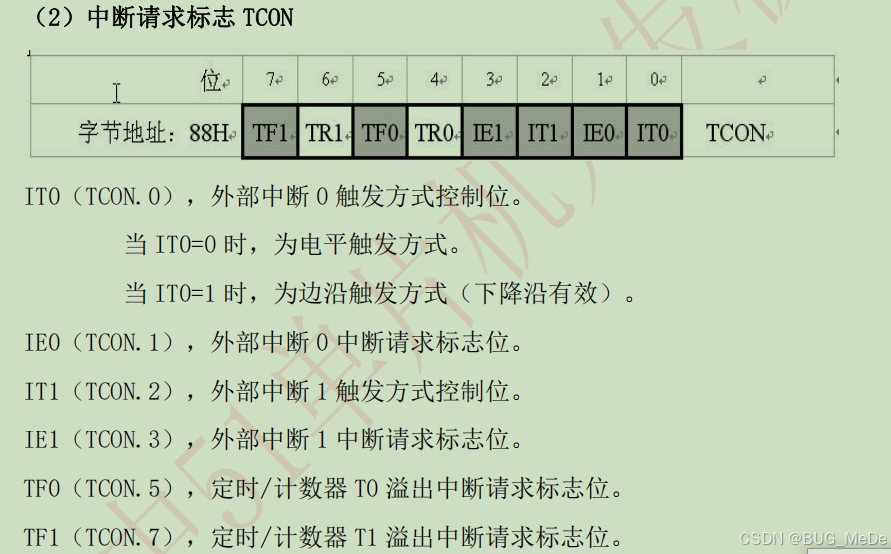

        2，从图中可以看到IT0，这个寄存器控制着中断触发方式，INT0 = 1时，为下降沿触发，INT0 = 0时，为低电平触发方式（非门）

        3，当 CPU 检测到 P3.2 引脚上出现有效的中断信号时，中断标 志 IE0(TCON.1)置 1，向 CPU 申请中断

 3,中断相关的寄存器

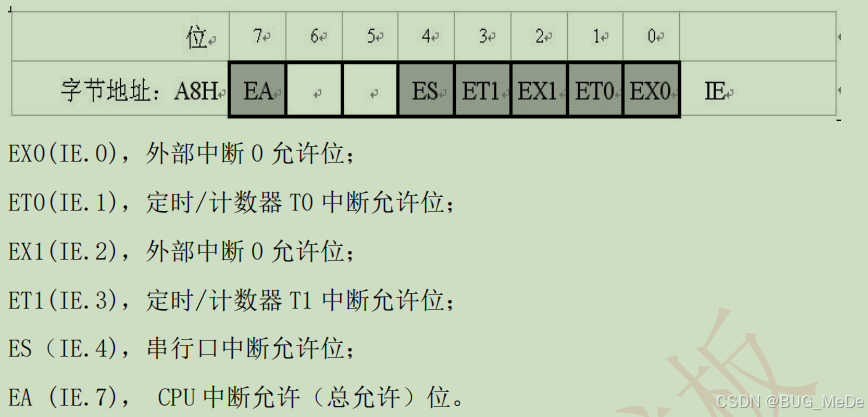

 1，开启对应中断，需要对应寄存器设置为1，并开启总中断，

         如外部中断INT0 => EX0= 1,EA = 1 (同时需要设置触发方式：IT0 = 1,下降沿触发，详见下图)



 4，外部中断INT0程序

 程序实现点击 => KEY3,KEY4 实现LED1 或 LED2的亮灭。

#include <reg52.h>

typedef unsigned char u8;
typedef unsigned int u16;

sbit LED1 = P2^0;
sbit LED2 = P2^1;
sbit KEY3 = P3^2;
sbit KEY4 = P3^3;

#define DC_RUNING_TIME 1000

void delay_10us(u16 time)
{
	while(time--);
}

void delay_ms(ms)
{
	u16 i,j;
	for(i=ms;i>0;i++)
		for(j=110;j>0;j--);
}

void init_exti0()
{
	// 初始化外部中断0
	IT0 = 1;  // 下降沿触发
	EX0 = 1;
	EA = 1;
}
void init_exti1()
{
	// 初始化外部中断0
	IT1 = 1;	// 下降沿触发使能
	EX1 = 1;	// 启用外部中断1
	EA = 1;		// 开启中断
}
//interrupt 是一个关键字，表示 51 单片机中断。后面的“0”是中断号
void exti0_run() interrupt 0
{
	delay_10us(DC_RUNING_TIME);
	if(KEY3 == 0)
	{
		LED1 = !LED1;
	}
}
void exti1_run() interrupt 2
{
	delay_10us(DC_RUNING_TIME);
	if(KEY4 == 0)
	{
		LED2 = !LED2;
	}
}
void main()
{
	init_exti0();
	init_exti1();
	while(1);
}

5，总结

cpu要正常相应中断需要三个条件：

        ①中断源有中断请求

        ②此中断源的中断允许位为 1

        ③CPU 打开了总中断（即 EA=1）

下一篇将介绍定时器中断。。。
