1,引入

ModbusTCP主要用于以太网通信,运行在tcp或udp 上，本文主要探究报文的实际交互解析和使用MThings 软件进行测试。Modbus相关的知识请参考以下文章：

Modbus Tcp请参考以下两篇博客：

MODBUS-TCP全解：有这一篇就够了_modbus tcp-优快云博客

一篇讲懂Modbus TCP协议，这样理解太简单了_modbus tcp协议详解-优快云博客

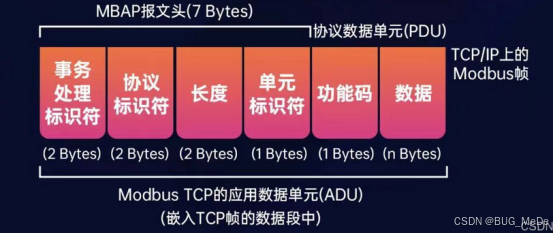

我们知道Modbus Tcp是不存在CRC校验的，其报文基本格式如下图：

交互过程由modbus tcp master(主站) 发送request 报文，向modbus tcp slave(从站)获取respone文，在请求报文中有6字节的头----事务处理标识符，协议标识符，长度

事务处理标识符（2 Bytes）：

表示发送的request或respone次数，接收或发送需要对该值加1，测试发现，改字段并不严格要求加1操作。

协议标识符（2 Bytes）：

默认0。

长度（2 Bytes）：

标识除前6字节后面字节的总长度，可见其数据部分最长256字节。

我们知道主站可以管理多个从站，那从站之间如何区别啦，这就需要单元标识符了，可以理解为唯一标识一个从站，当然这个值是0用于标识广播地址，1-247为有效地址，248-255为保留地址。

其次就是该报文具体执行什么modbus操作的功能码了，目前用到的有如下：

    READ_COILS_FUNCODE = 0x01, （读取线圈状态功能码）

    READ_INPUT_COILS_FUNCODE = 0x02,（读取输入线圈状态功能码）

    READ_REG_FUNCODE = 0x03,  （读取holding保持寄存器功能码）

    READ_INPUT_REG_FUNCODE = 0x04,（读取input输入寄存器功能码）

    WRITE_SINGLE_COIL_FUNCODE = 0x05,（写单个线圈功能码）

    WRITE_SINGLE_REG_FUNCODE = 0x06,（写单个寄存器功能码）

    WRITE_MULTI_COILS_FUNCODE = 0x0F,（写多个线圈功能码）

WRITE_MULTI_REG_FUNCODE = 0x10,//16（写多个寄存器功能码）

后续的数据也有一定的格式，后续一一介绍。

2，modbus tcp 报文交互（功能码）

在modbus中，数据存储在四种基本数据类型中：离散输入、线圈、输入寄存器和保持寄存器，离散输入和线圈处理二进制信息，某一bit位代表一种状态ON/OFF, 而输入和保持寄存器处理数值数据，数值可以有整型数据、浮点数数据、字符串数据（ASCCII码传递）。

我们常遇到的就是读/写寄存器数据，先介绍寄存器的读写。从站地址默认为1

读取holding保持寄存器数据（funcode： 0x03）
单个寄存器 (读取寄存器地址为100的寄存器中的值 --- 000a --> 10)
    Request: [00 03 00 00 00 06] 01 03 00 64 00 01
    Respone: [00 03 00 00 00 05] 01 03 02 00 0a
多个寄存器(读取寄存器地址为100起的3个寄存器中的值 0008 0009 000a---> 8|9|10)
    Request : [00 0c 00 00 00 06] 01 03 00 64 00 03
    Respone:  [00 0c 00 00 00 09] 01 03 06 00 08 00 09 00 0a

所以请求报文中数据部分格式为：first寄存器地址 + 数量 （4 Bytes）
响应报文中数据部分格式为：数据长度 + n*数据值（2 Bytes） n:表示读取的寄存器数量

写保持寄存器数据：
写单个寄存器（funcode 0x06）(写地址为100的寄存器中的值 --- 0020 --> 32)
    Request : [00 0e 00 00 00 06] 01 06 00 64 00 20
    Respone:  [00 0e 00 00 00 06] 01 06 00 64 00 20
写多个寄存器（funcode 0x10）(从地址为100的寄存器开始写3个寄存器分别32-33-34)
    Request : [00 10 00 00 00 0d] 01 10 00 64 00 03 06 00 20 00 21 00 22
    Respone:  [00 11 00 00 00 06] 01 10 00 64 00 03

可见响应报文数据部分格式为：first寄存器地址 + 寄存器个数 （4 Bytes）

注意：
读取和写的寄存器funcode不一样

读取input输入寄存器 (funcode 0x04  ReadOnly)
单个寄存器
    Request : [00 2c 00 00 00 06] 01 04 00 77 00 01
    Respone:  [00 2c 00 00 00 05] 01 04 02 00 0f
读取多个寄存器：(读取从119地址开始的连续8个寄存器的值)
    Request: [00 2d 00 00 00 06] 01 04 00 77 00 08
     Respone:[00 2d 00 00 00 13] 01 04 10 00 0f 00 10 00 11 00 07 00 08 00 09 00 0a 00 0b

读取离散线圈（funcode 0x02  ReadOnly）
    Request: [00 0f 00 00 00 06] 01 02 00 6f 00 08
    Respone:[00 10 00 00 00 04] 01 02 01 55
读取从线圈地址0x6f开始连续8个线圈状态,数据响应结果为0x55,转换为2进制为：01010101
即：从右往左 ->On-Off-On-Off-On-Off...

读or写线圈状态
读取单个线圈值（funcode 0x01）（first 线圈地址0x69,读取1个，值为ON）
    Request: [00 07 00 00 00 06] 01 01 00 69 00 01
    Respone:[00 07 00 00 00 04] 01 01 01 01
读取多个线圈值（first 线圈地址0x67,读取8个，值0xFF全为ON）
    Request： [00 0b 00 00 00 06] 01 01 00 67 00 08
    Respone:  [00 0b 00 00 00 04] 01 01 01 FF

写单个线圈值（funcode 0x05），线圈状态只有0、1（向线圈地址0x67写1-ON）
    Request： [00 18 00 00 00 06] 01 05 00 67 ff 00
    Respone:  [00 26 00 00 00 06] 01 05 00 67 ff 00
注意：值域为FF 00，如果写0则为00 00.

写多个线圈的值（funcode 0x0F）
   Request： [00 12 00 00 00 08] 01 0f 00 67 00 07 01 55
-》其中最后一个01表示后续数据的长度，0x55代表写线圈的状态：1010101 （从低位开始写），0x07表示写线圈的个数
   Respone:  [00 12 00 00 00 06] 01 0f 00 67 00 07
响应数据最后几位回复线圈的地址+个数。

   Request: [00 14 00 00 00 08] 01 0f 00 67 00 07 01 53
   Respone:[00 14 00 00 00 06] 01 0f 00 67 00 07
数据是从右到左查看，数据位从0x67开始连续7个线圈值，不足1字节的其余位为0。

3，MThings 测试

后续补充，可参考其他文章
