HT8699R 内置BOOST升压的2x5.5W立体声音频功率放大器

1、特点

闪点
防削顶失真功能(Anti-Clipping Function,ACF)
免滤波器数字调制，直接驱动扬声器
输出功率
2x5.5W(VBAT= 4V, PVDD = 7V,RL=4Ω
THD+N=10%)
·电源
-升压输入VBAT:2.5V至5.5V
-升压输出PVDD:VBAT至7.0V
BOOST输出电压可调
AB/D类切换
过流/过热/欠压异常保护功能
无铅封装，SOP16L-PP

芯片料号                                  内置输入电阻RIN                工作模式
HT8699RSPEX                        17.8K ohm                          D类和AB类
HT8699B6SPEx                      10 ohm                                D类

2、概述

     HT8699是一款内置BOOST升压模块的立体声音频功率放大器。在D类模式下，内置的BOOST升压模块可通过外置电阻调节升压值，即使是锂电池供电，在升压至7V时，10%THD+N，4Ω负载条件下，能连续输出2x5.5W 的功率。
    HT8699具有AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。
    HT8699内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。
     此外，HT8699内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。

3、应用

蓝牙音箱                                           便携式音箱
·2.1声道小音箱                                 扩音器
iphone/ipod/ipod docking                  便携式游戏机

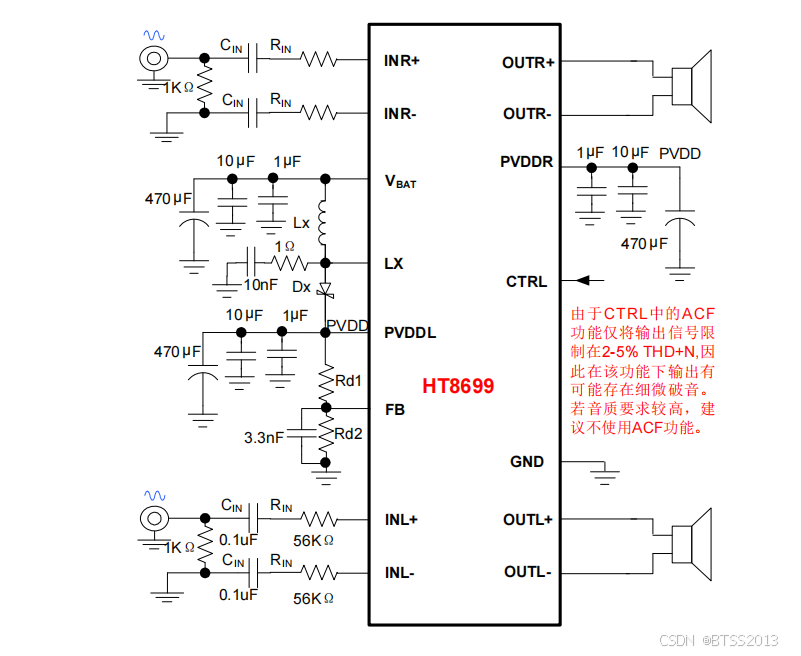

4、典型应用图
