项目编号：BS-DPJ-015

一，环境介绍

语言环境：C语言嵌入式

技术实现：STM32

硬件构成：硬件部分主要涉及STM32微控制器、传感器、执行器等

二，项目简介

基于STM32的宿舍环境智能调控系统采取的主要技术路线包括以下步骤： 系统总体设计：首先需要设计整个智能调控系统的架构，包括系统的硬件和软件部分。硬件部分主要涉及STM32微控制器、传感器、执行器等；软件部分主要涉及系统控制算法、数据采集与处理、通信协议等。 硬件选型与设计：根据系统需求，选择合适的STM32微控制器、传感器和执行器等硬件模块。同时，需要考虑各模块之间的通信接口和数据传输协议，以确保系统能够稳定、可靠地运行。 软件设计与开发：编写控制算法，实现数据采集与处理、通信协议等功能。在软件设计过程中，需要采用模块化设计思想，将系统功能划分为多个模块，以便于代码的编写、调试和维护。 传感器与执行器配置：根据系统需求，配置合适的传感器和执行器。传感器用于监测宿舍内的环境参数，如温度、湿度、光照等；执行器用于控制宿舍内的设备，如空调、窗帘、灯光等。 系统集成与调试：将各模块集成在一起，进行系统调试。

针对宿舍环境智能调控系统的设计与实现，首先进行了国内外相关研究现状的调研。通过图书馆、知网等渠道，收集了关于单片机、传感器应用、智能调控系统等方面的文献和论文，深入了解了当前技术发展水平及应用现状。在确定系统框架之前，对已有文献进行综述和分析，结合宿舍环境的特点和需求，提出了适合的系统框架。框架图的绘制考虑了各个功能模块之间的联系和交互，确保系统设计合理且易于实现。在确定各元器件时，根据系统框架和需求，选择了适合的硬件元件，温湿度传感器、光敏电阻模块、红外检测模块等。在硬件设计方面，考虑到系统的稳定性、可靠性和成本效益，进行了细致的选型和布局。在软件设计方面，采用了基于STM32的嵌入式系统开发平台，结合相关编程语言和开发工具，编写了系统所需的程序代码。完成硬件设计和软件设计后，对系统进行了整体测试和调试，验证了系统的功能完整性和稳定性。

三，系统展示

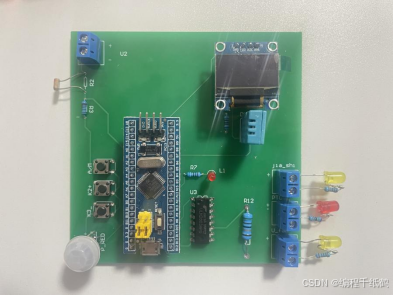

实物效果图：

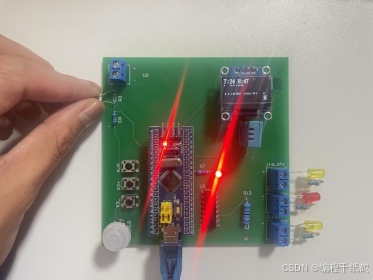

系统初始化后，利用温湿度传感器监测宿舍温度和湿度。一旦检测到温度超过设定阈值，系统将自动启动风扇以降温；反之，如果温度低于阈值，系统则会启动加热片以升温。如下图所示。

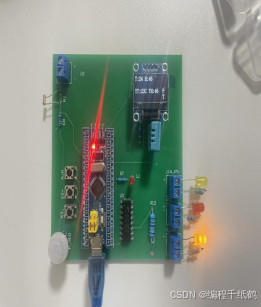

系统初始化后，通过温湿度传感器实时监测宿舍的温度和湿度。当系统检测到湿度超过设定的阈值时，将自动启动风扇以降低湿度。相反，如果湿度低于阈值，则会启动加湿器以增加湿度。系统还配备液晶显示屏，用于显示当前室内温湿度以及系统运行状态，为用户提供实时信息和控制界面。如下图所示。

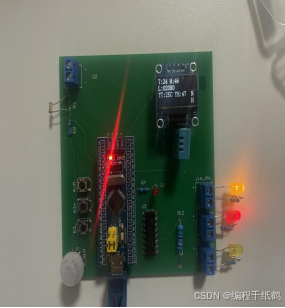

系统上电后，通过光敏电阻传感器实时监测宿舍内的光线情况。一旦检测到光线不足的情况，系统将自动启动LED灯，以提供足够的照明。这项功能能够确保在光线不足的情况下，宿舍内的可见性得到维持，提升居住环境的舒适度和安全性。如图下图所示。

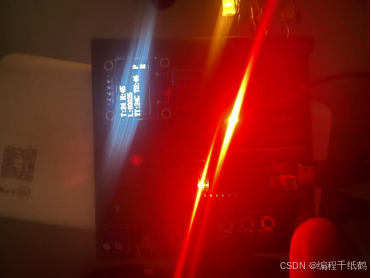

系统上电后，系统通过红外热释传感器检测宿舍是否有人，当检测到有人时，系统通过LED进行补光。如图所示。

四，核心代码展示

#include "stm32f10x.h"                  // Device header
#include "sys.h"
#include "delay.h"
#include "oled.h"
#include "bsp_dht11.h"
#include "timer.h"
#include "Key.h"
#include "led.h"
#include <stdio.h>
#include "AD.h"

char war[28];
u8 temp,hum,Flag=0;
u8 yu_temp=20,yu_hum=50;

DHT11_Data_TypeDef DHT11_Data;
u8 time[15];
u8 key_value,keyset_num=0,set_mode=0;
uint16_t AD0;
float Voltage,Y_voltage=1.0;

int main(void)
{
	Key_Init();
	LED_Init();

	LED =0;
	Jiashi =0;
	PFC_hot =0;
	MOTOR_fan	=0;


	DHT11_Init();
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级

	OLED_Init();
  OLED_Clear();
	TIM2_Int_Init(30000, 719);
//	//Delay_ms(50);
//		//OLED_ShowChar(4, 13,'%');
//	sprintf((char *)war, "YT:%dC YH:%d",  yu_temp, yu_hum);
//	OLED_ShowString(4, 1, (char *)war);
//
//	sprintf((char *)war, "Y_V:%.1fv",  Y_voltage);
//	OLED_ShowString(3, 1, (char *)war);

//	OLED_ShowChar(1, 15,'A');
	AD_Init();

	while(1)
		{

			key_value=Key_GetNum();//
			if(key_value==4)//设置调节模式，1次：温度；2湿度；3烟雾  阈值
			{
				keyset_num++;
				if(keyset_num>=3)
				{
					keyset_num=0;
				}

				switch(keyset_num)
				{
					case 1:	OLED_ShowChar(4, 15,'T'); break;
					case 2:	OLED_ShowChar(4, 15,'H'); break;
					case 0:	OLED_ShowChar(4, 15,' '); break;
				}
			}

			if(key_value==5&&keyset_num==1)//调节温度
			{
				yu_temp++;//
			}
			if(key_value==6&&keyset_num==1)//
			{
				yu_temp--;
			}
//
			if(key_value==5&&keyset_num==2)//调节SHIDU
			{
				yu_hum++;//
			}
			if(key_value==6&&keyset_num==2)//
			{
				yu_hum--;
			}
			sprintf((char *)war, "YT:%2dC YH:%2d",  yu_temp, yu_hum);
			OLED_ShowString(3, 1, (char *)war);

//				sprintf((char *)war, "Y_V:%.1fv",  Y_voltage);
//				OLED_ShowString(3, 1, (char *)war);



			if(P_red==1)
			{
				OLED_ShowChar(3, 15,'P');
			}
			else
			{
				OLED_ShowChar(3, 15,'N');
			}

			if(temp>yu_temp||hum>yu_hum)
			{
				MOTOR_fan	=1;
			}
			else
			{
				MOTOR_fan	=0;
			}
//
			if(temp>=yu_temp)
			{
				PFC_hot =0;
			}
			else
			{
				PFC_hot =1;
			}
//jiashi
				if(hum<yu_hum)
				{
					Jiashi =1;
				}
				else
				{
					Jiashi =0;
				}
//灯
				if(AD0<700&&P_red==1)
				{
					LED =1;
				}
				else
				{
					LED =0;
				}



			if(Flag==1)
			{
				Flag=0;
					if(DHT11_Read_TempAndHumidity(&DHT11_Data) == SUCCESS)
					{
							temp=DHT11_Data.temp_int;
							hum=DHT11_Data.humi_int;
					}

					sprintf((char *)war, "T:%d H:%d",  temp, hum);
					OLED_ShowString(1, 1, (char *)war);

					AD0 = AD_GetValue(ADC_Channel_0);
					OLED_ShowString(2, 1, "L:");
					OLED_ShowNum(2, 3, AD0, 5);
//					Voltage = (float)AD0 / 4095 * 3.3;
//					sprintf((char *)war, "V:%.1fv",  Voltage);
//					OLED_ShowString(2, 8, (char *)war);

			}

		}
}


void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET)
		{
					TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
					Flag=1;
		}
}
