四层Rogers高频混压PCB板叠层阻抗计算

高频材料RO4350B是Rogers公司生产的一种高频板材型号，不同于常规的PCB用板材环氧树脂，它中间没有玻纤是以陶瓷基高频材料。当电路工作频率在500MHz以上时，设计工程师可选择的材料范围就大大减小了。

RO4350B材料可以让射频工程师方便的设计电路，例如网络匹配，传输线的阻抗控制等。由于其低介质损耗的特性，在高频应用中， R04350B材料更具普通电路材料不能匹敌的优势。其介电常数随温度波动性几乎是同类材料中最低的,在宽频率范围内，其介电常数也相当稳定3.48，设计推荐值3.66。LoPra™铜箔可降低插入损耗。这使得该材料适用于宽频应用。

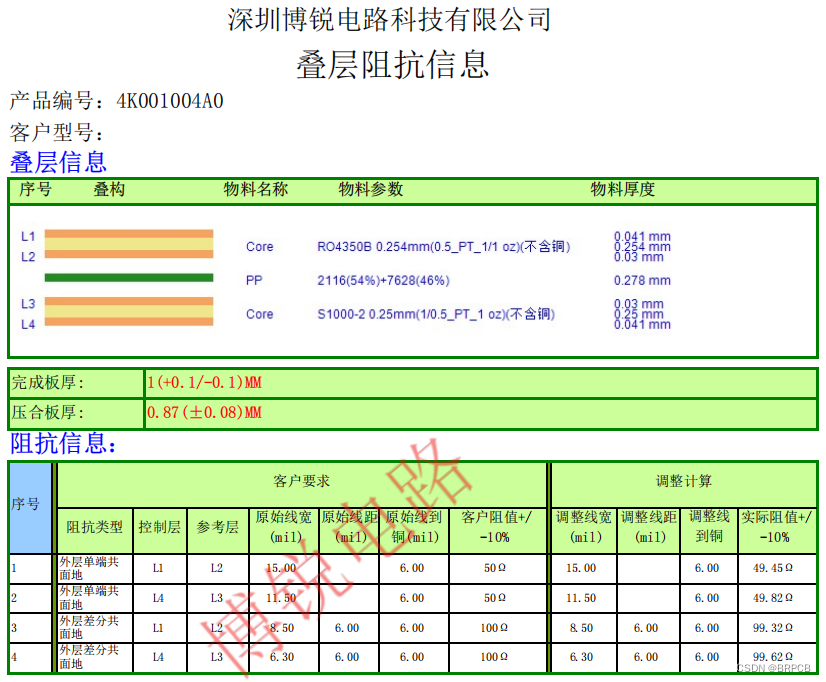

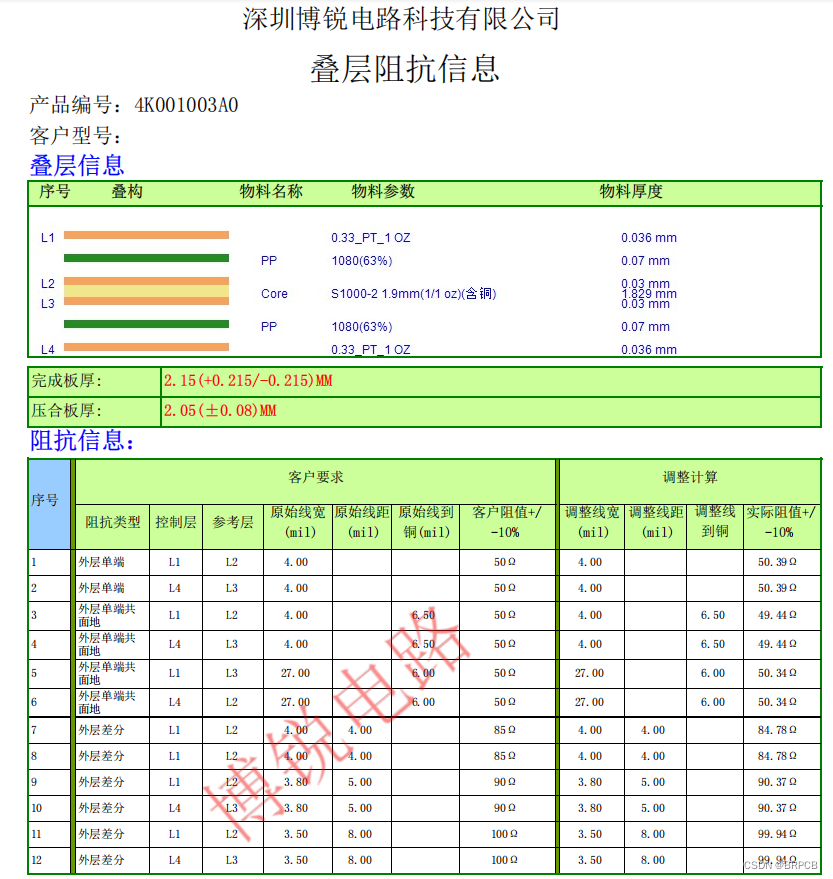

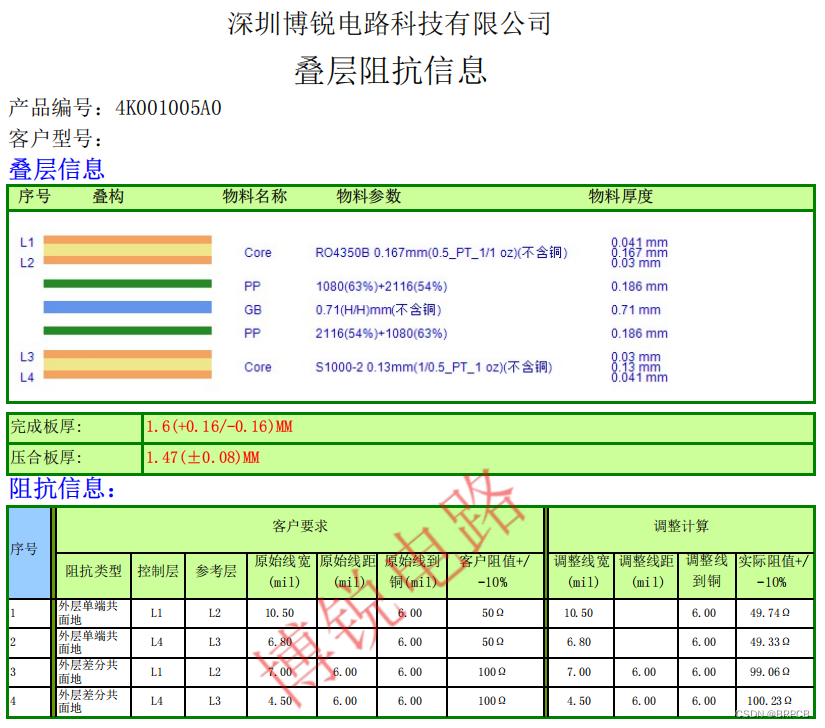

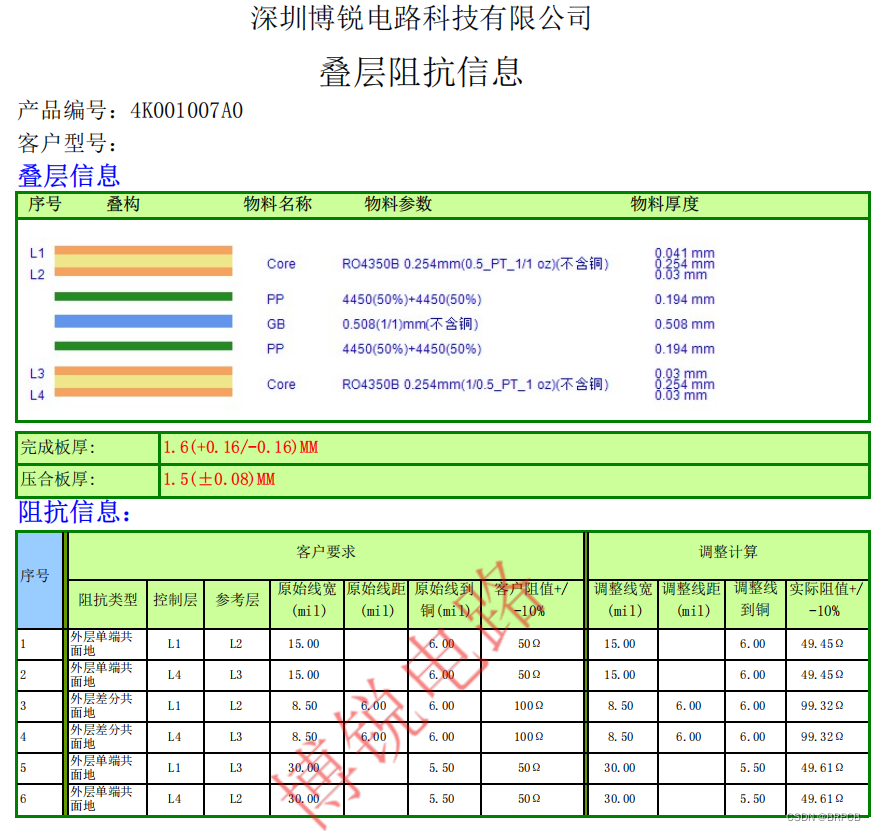

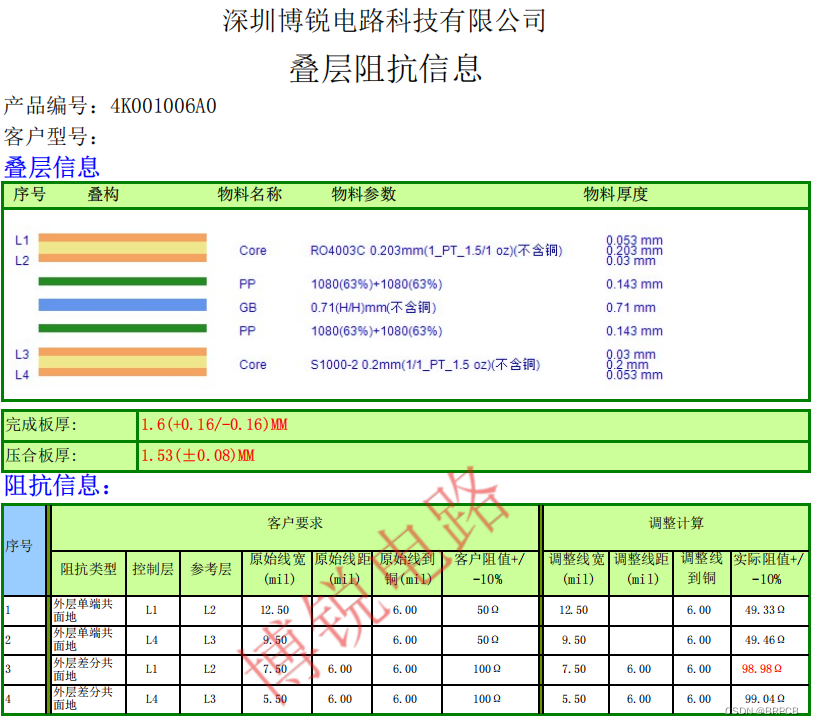

小编从事PCB工程12年，计算模拟的阻抗PCB板子数以万计，影响阻抗的主要因素有：板材型号（介电常数）、介质厚度、铜厚、阻焊油墨厚度、PP半固化片流胶、残铜率、参考层等，以下为一些常规的四层PCB板叠层阻抗结构（粗线板、细线板、RO4350B混压板、纯RO4350B板、RO4003C混压板）供电子工程师参考，如有其它的板子（HDI任意阶阻抗）需阻抗模拟与我私信。

<
