【PCB叠层设计与阻抗计算】4.单端线、差分线阻抗计算

0.前言

本章主要介绍SI9000中单端线、差分线阻抗计算。

---

• 之前一直找不到硬件题目来练习，老羡慕人家做软件的，最近发现牛客居然有硬件相关题目！
• 这是链接，牛客网刷题(点击可以跳转)，而且它登陆后会自动保存刷题记录，重新登录时不会又原地重练，我觉得这一点还挺好的。
• 个人刷题练习系列专栏：个人优快云牛客刷题专栏
• 而且牛客的硬件板块还挺多的，包括FPGA等等，而优快云相对硬件板块太少了，如下是牛客硬件专项题目位置：


---

1.单端线

1.1计算公式

相关因子：w：线宽；h：层厚；t:铜厚；εr：介电常数。

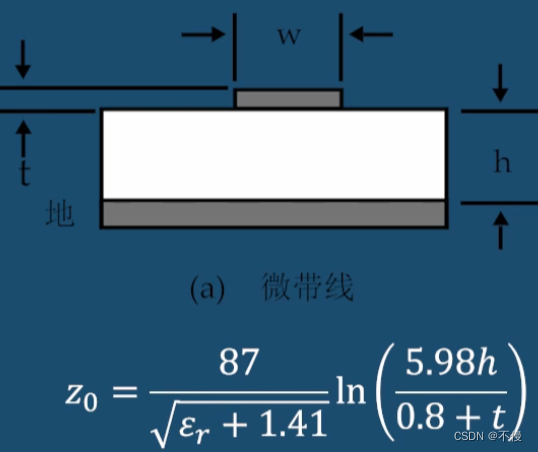

1.1.1单端微带线

只有一个参考平面

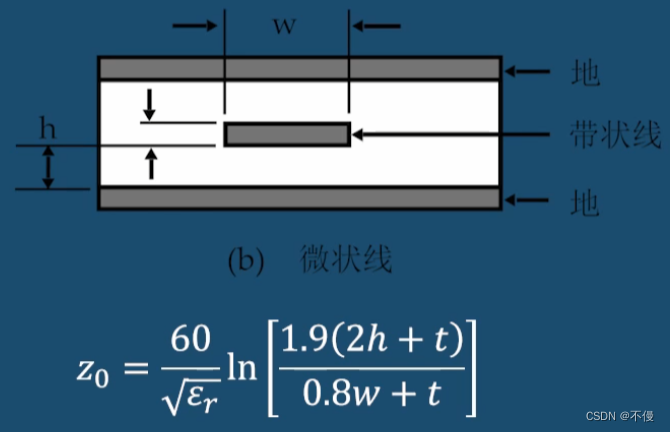

1.1.2单端带状线

有两个参考平面

1.2 SI9000阻抗计算

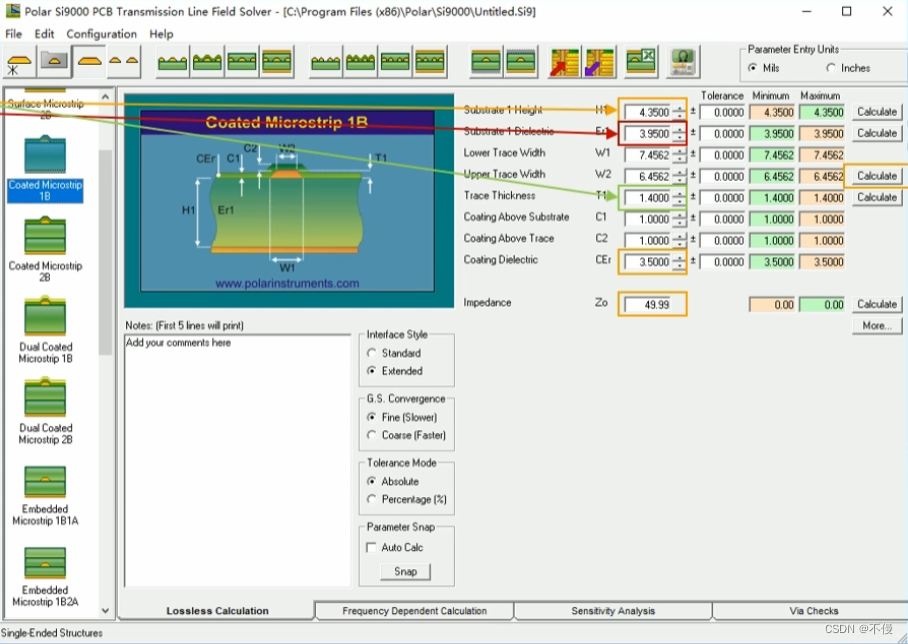

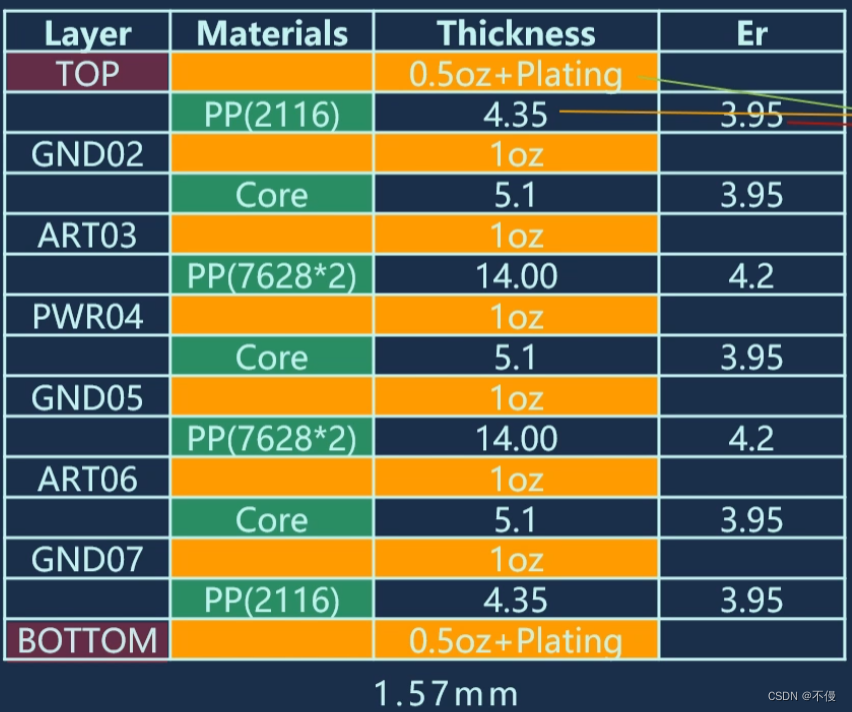

1.2.1单端微带线计算

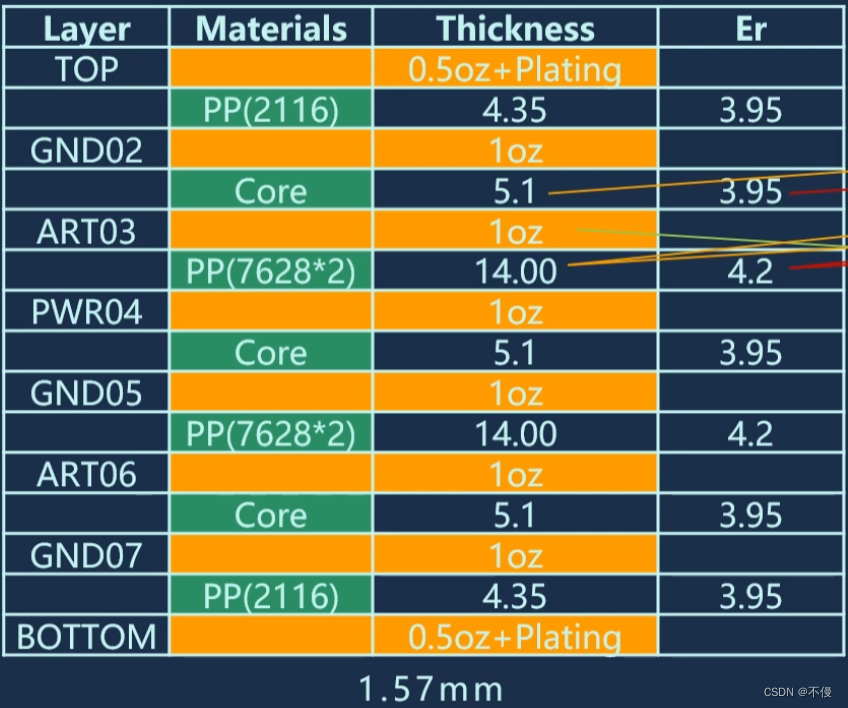

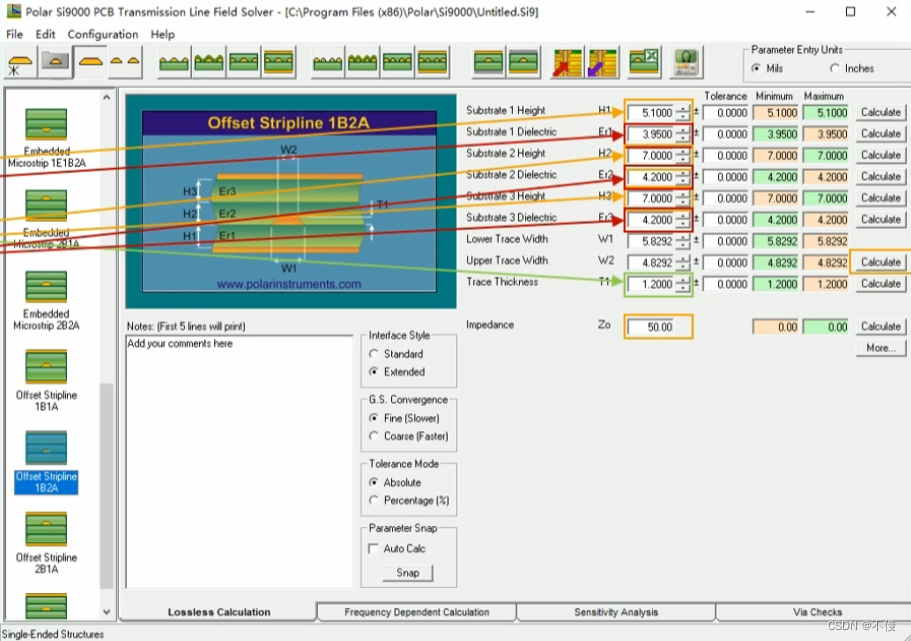

1.2.2单端带状线计算

2.差分线

传输两个方向相反，幅度相等的信号。

2.1计算公式

相关因子：w：线宽；s：线距；h/b：层厚；t:铜厚；εr：介电常数。

2.1.1差分微带线

2.1.2差分微带线

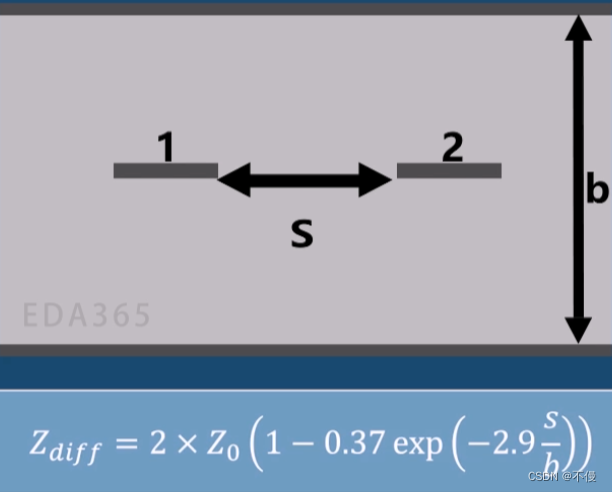

如上：差分阻抗，即等于两倍单端阻抗减去两根线的耦合效应。

2.2 SI9000阻抗计算

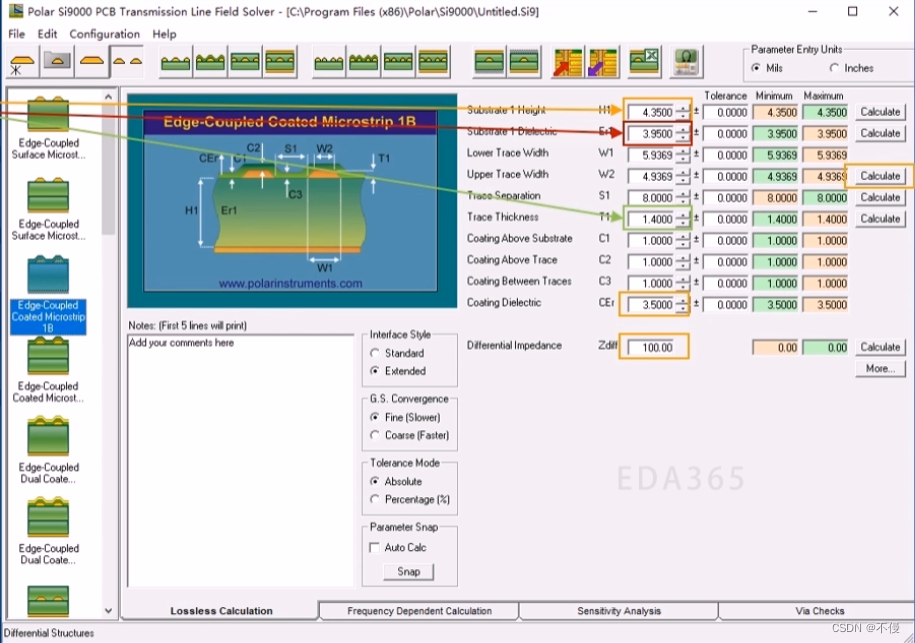

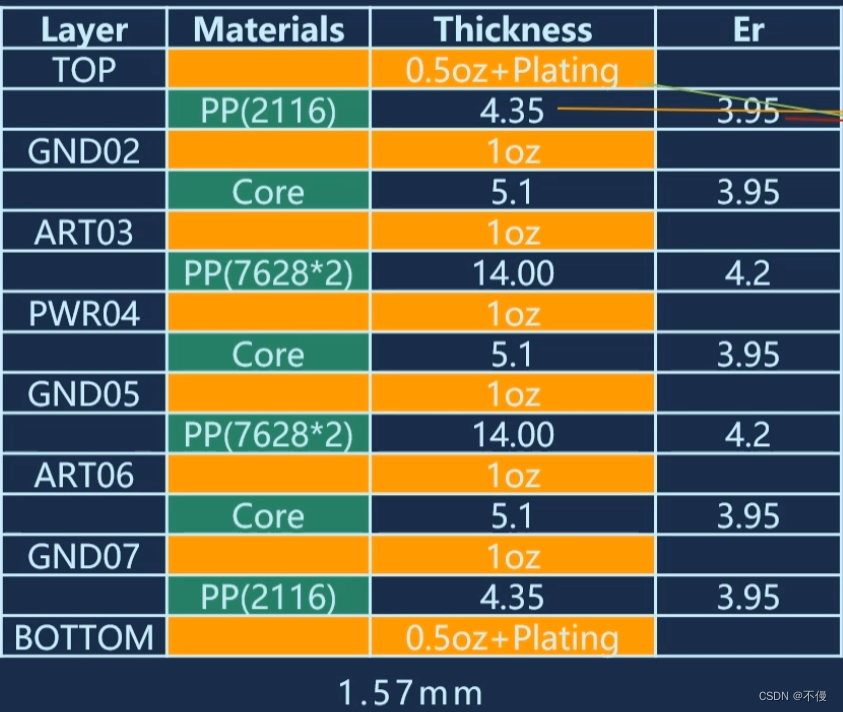

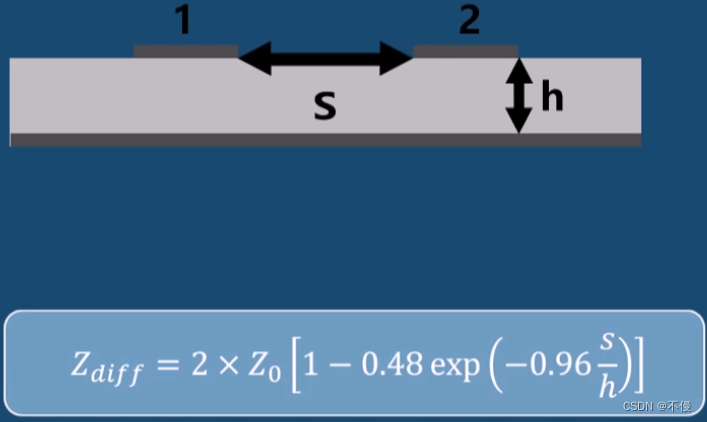

2.2.1差分微带线计算

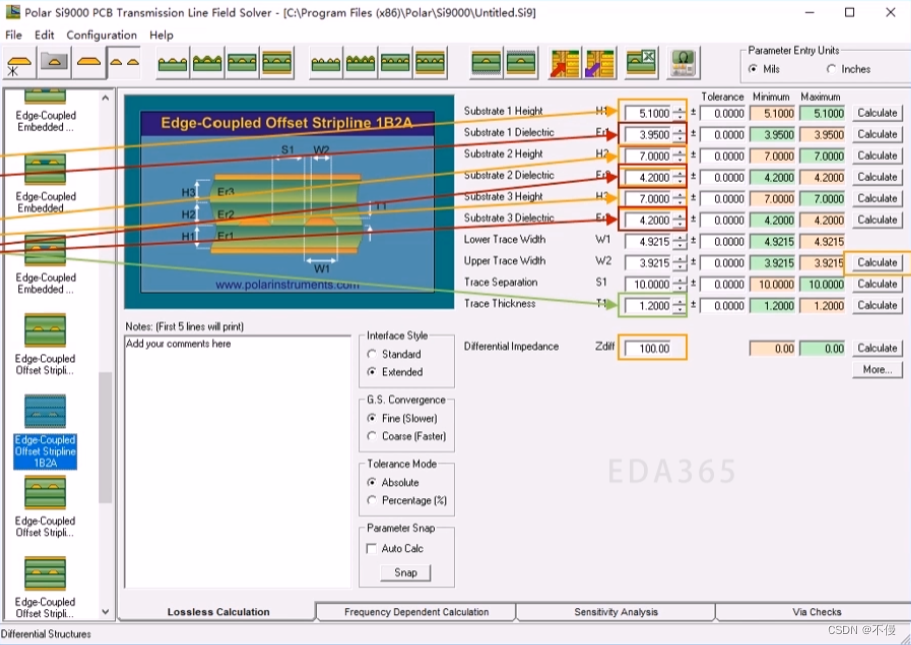

2.2.2差分带状线计算

注：带状线芯板对应H1参数，切不可填错。

3.总结

3.1模型选择

注意根据PP层数选择正确模型。如下：

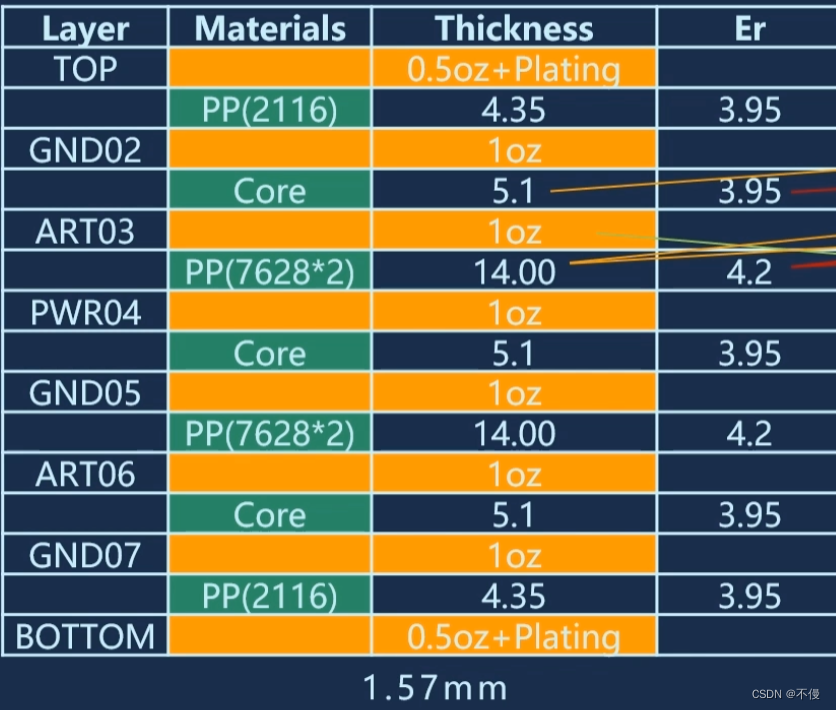

单端微带线1片PP：

---

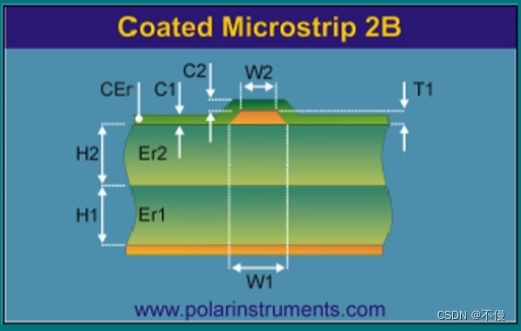

单端微带线2片PP：

---

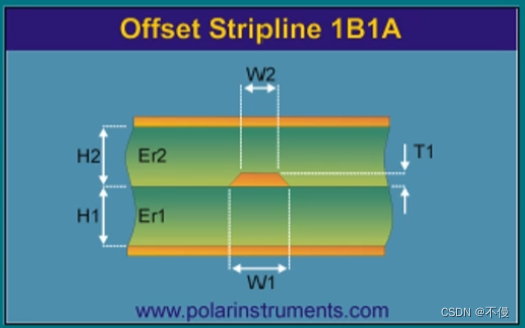

单端带状线1片PP：

---

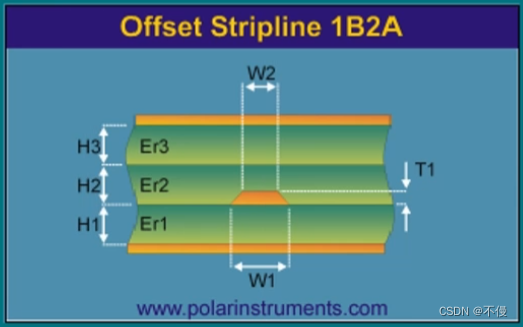

单端带状线2片PP：

---

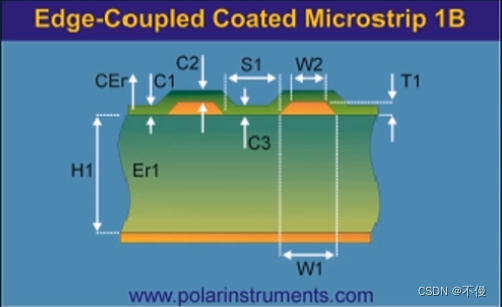

差分微带线1片PP：

---

差分微带线2片PP：

---

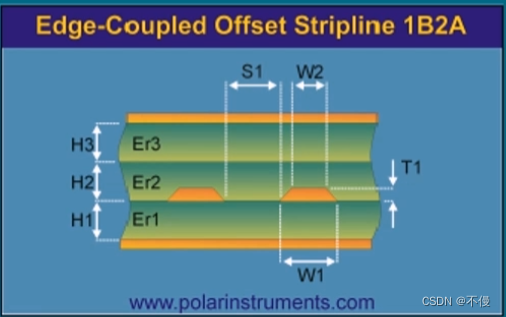

差分带状线1片PP：

---

差分带状线2片PP：

3.2 参数正反比关系

线宽与阻抗成反比；
线距与阻抗成正比；
层厚与阻抗成正比；
铜厚与阻抗成反比；
介电常数与阻抗成反比。

3.3软件阻抗计算要点

带状线芯板对应H1参数，切不可填错；
目标阻抗一定，若层厚越薄，线宽越细；
参数间可相互反推进行调整；
注意最终确定的电气参数要是工艺可以达到的，同时成本较低；
阻抗计算在可接受范围内即可；
注意紧耦合与松耦合的选择，以方便走线。

阻抗精度要求一般在±10%，严格的±5%
控制阻抗的连续性比片面追求阻抗值更重要
