BL200Pro分布式IO模块如何配置WEB端

BL200 Modbus TCP 耦合器内置 web 服务器是一个基于浏览器的配置实用程序。当

节点连接到您网络时，您可以在 Web 浏览器中输入服务器的 IP 地址以访问 Web 控

制台。

1 配置前准备

想要顺利的访问 BL200 耦合器节点，必须要将它正确的安装并且和计算机建立连

接。除此之外还要给它们配置正确的 IP 地址，使他们保持在同一个网段内。

2连接计算机和耦合器

1. 将现场总线节点安装到 DIN35 导轨上。按照“产品安装”章节中的安装说明进行操作。

2. 将 24 V 电源连接到系统电源端子。

3. 计算机和总线节点可以通过 2 种方式建立连接，一种是两者通过以太网接口接入本地局域网的交换机设备；另一种是两者点对点直接相连。详细步骤请按照“耦合器连接”章节中的说明进行操作。

4. 将电源开机，开始供电。耦合器上电工作后被初始化，同时根据现场总线节点的 I/O 模块配置并创建过程映像.

3配置计算机 IP 地址

在 PC 端，有两种方法配置其 IP 地址；一种是在 PC 的本地连接上开启自动获取 IP 地址选项，通过网络中 DHCP 动态分配；另一种是在 PC 的本地连接上配置一个跟耦合器节点处于同一个网段的静态 IP 地址。

下面以 Windows 7 系统为例进行配置。Windows 系统的配置均相似。

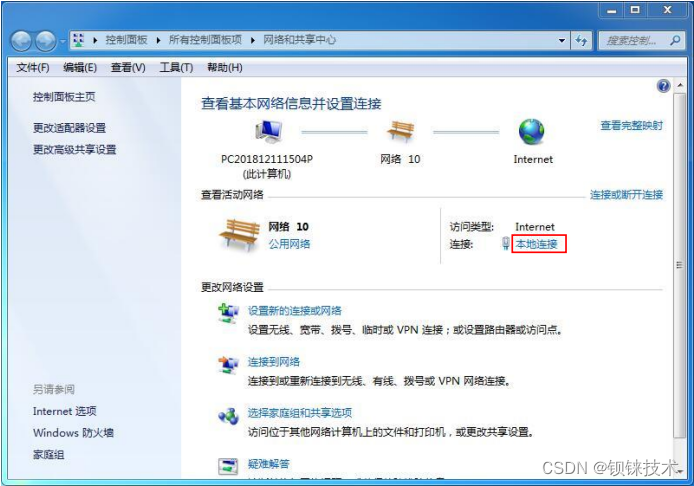

1. 单击“开始 > 控制面板 > 网络和共享中心”，在打开的窗口中单击“本地连接”。

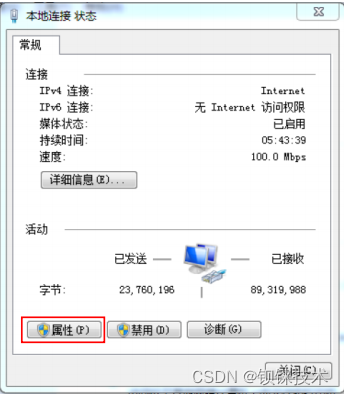

2. 在“本地连接状态”窗口中，单击“属性”。

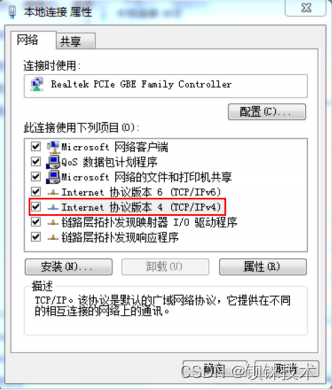

3. 在本地连接属性页面双击“Internet 协议版本 4（TCP/IPv4）



4. 两种方法配置 PC 的 IP 地址：

 自动获得 IP 地址（系统默认模式）

自动从 DHCP 服务器获取 IP 地址，选中“自动获得 IP 地址”

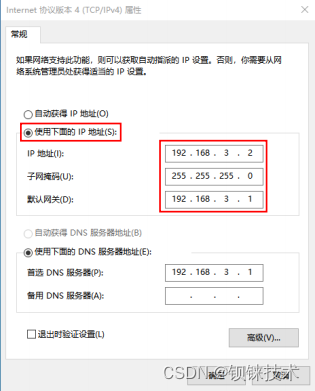

设置静态 IP 地址

选中 “使用下面的 IP 地址”，在 IP 地址，子网掩码和默认网关设置正确的数值。
