本文介绍如何选择合适的远程以太网IO模块，包括考虑IO通道数量、支持的协议类型（如MODBUS和MQTT）、是否支持扩展及主站功能等内容。并以钡铼技术的产品为例，说明其支持的接口类型和协议。

如何选择远程以太网IO模块？这需要从几个方面来判断。首先，选择IO通道的数量，如现场需要采集多少开关量和模拟量；然后查看是否需要RS485，协议是否需要支持MODBUS和MQTT？如果远程IO模块的通道数不够，则其自身设备是否支持主站，然后添加扩展IO？

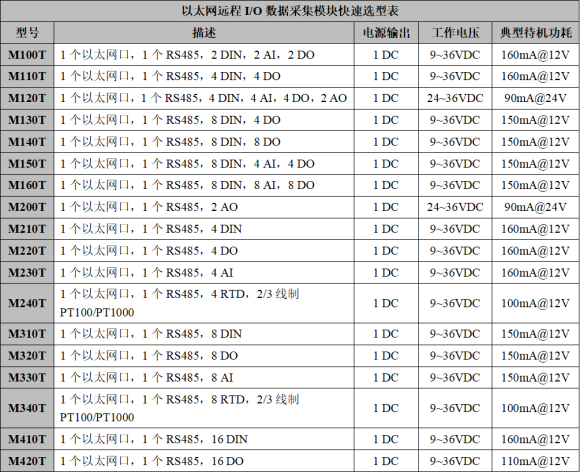

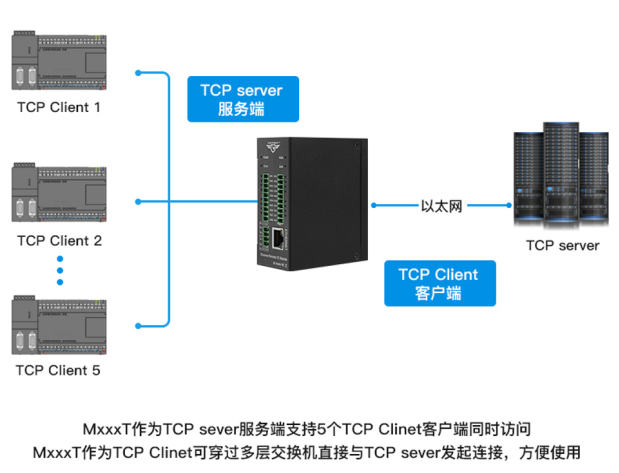

钡铼技术独立远程IO模块支持Modbus RTU、Modbus TCP、MQTT等协议。目前支持NPN、PNP型湿接点、干接点，支持4-20mA、0-20mA、0-5V、0-10V电压电流型模拟量输入输出。Do采用晶体管输出，同时支持一个RS485和一个RJ45。根据现场应用，可作为主站或从站使用。

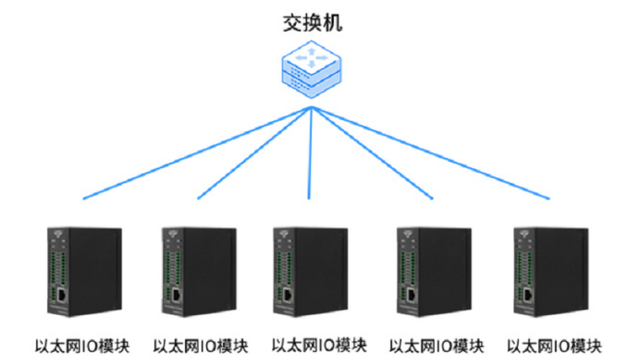

作为Modbus TCP从站时，可多台IO模块接入交换机使用：
