EPLAN 导出EXCEL部件汇总表

        一边学习，一边记录，初学者

  一、导出PDF

        （1）选中要导出的项目或者页。依次点击“页-导出-PDF”，弹出“PDF导出对话框”。

二、导出EXCEL

        PDF文件是不可编辑的，为后期编辑方便，有时需要导出EXCEL格式的报表。

        （1）选中要导出报表的项目；

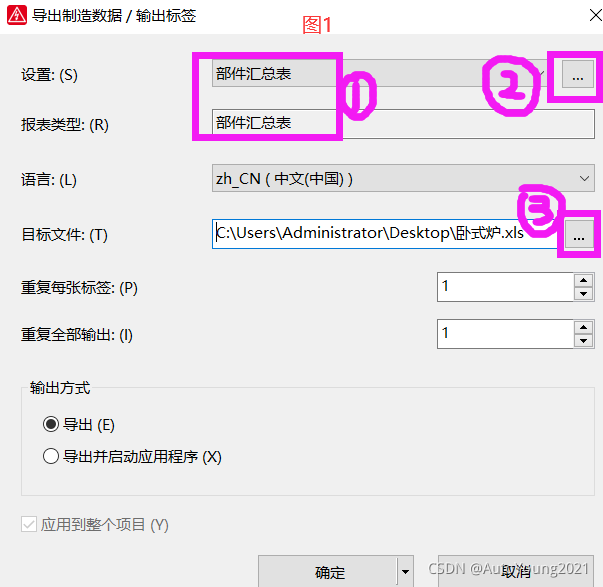

        （2）依次点击“工具-制造数据-导出/标签”，弹出图1对话框；

                ①设置导出的报表类型；

                ②对EXCEL进行设置；

                ③设置导出文件的存储路径

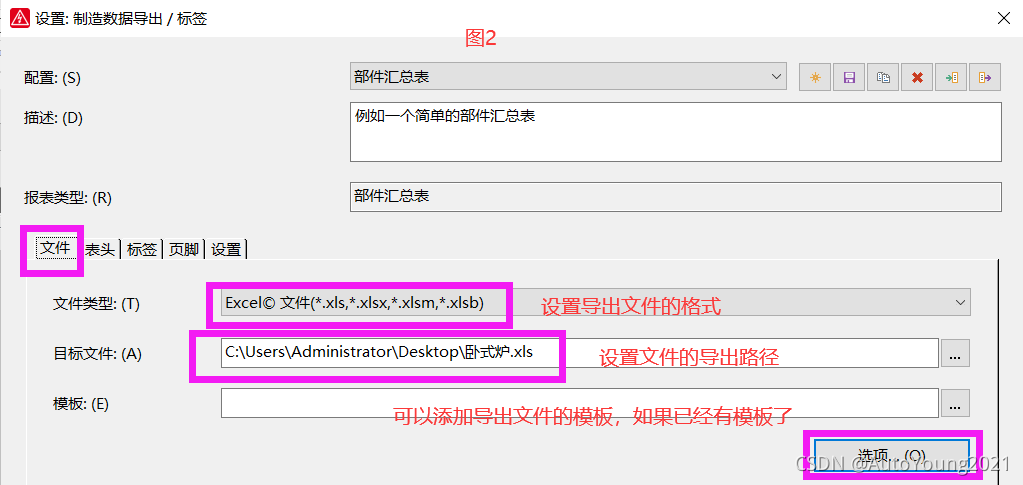

         （3）点击上图图1中“②...”，弹出如下对话框图2；

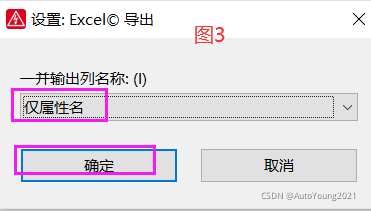

         （4）点击上图图2中的的选项，弹出图3对话框，选择“仅属性名”，点击确定；

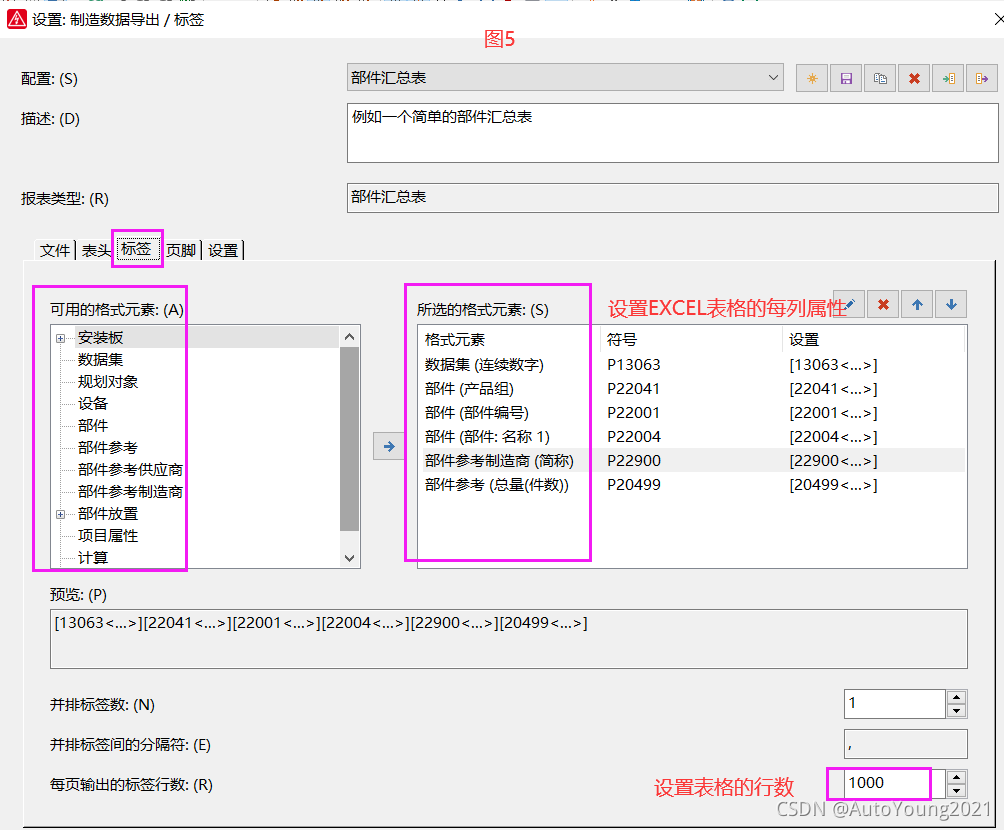

         （5）在图5中选择标签，进行导出的EXCEL表格设置。

         （6）依次点击确定完成。
