EPALN 安装板布局之出现‘延伸和扩展’对话框

最新推荐文章于 2024-12-17 14:26:03 发布
原创 最新推荐文章于 2024-12-17 14:26:03 发布 · 1.8k 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#经验分享

本文介绍在EPLAN软件中绘制2D安装板布局图时如何正确处理部件安装数据的问题。当插入部件时会弹出对话框询问安装细节，这是因为部件缺少必要的尺寸信息。解决方法是在创建部件时完善其安装数据。
部署运行你感兴趣的模型镜像

        一边学习一边记录，初学者

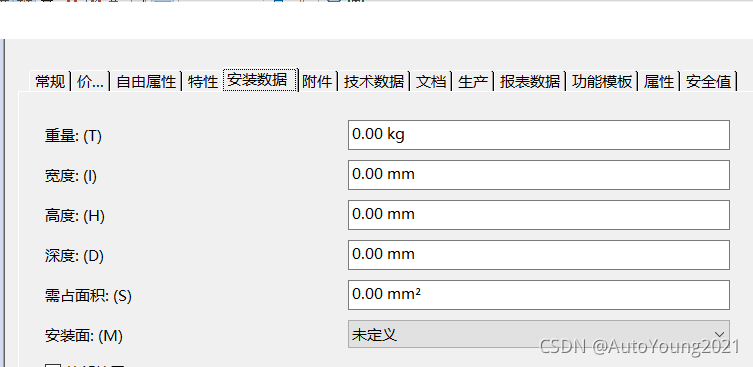

        EPLAN中绘制2D安装板布局图时，插入部件时总弹出“延伸和扩展的对话框”，意思就是询问你插入的这个设备/部件的安装数据（长宽高等）。出现这个对话框的原因是你的这个部件没有相应的安装数据（如图所示）。所以在新建部件时，将这个部件的安装数据填写完整即可。
