【EPLAN新创建部件设置问题 】

原创 已于 2022-11-05 20:22:56 修改 · 7.2k 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#其他

于 2022-05-07 17:41:13 首次发布
本文介绍了在EPLAN中创建新部件时的关键步骤，包括部件管理的常规设置、安装数据的尺寸设定，特别是强调了功能模板的定义。遵循这些步骤，并确保更新部件库，以避免安装版布局图中部件显示问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

提示：文EPLAN新创建部件设置问题
—章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录


EPLAN新创建部件设置问题

前言

EPLAN创建新部件设置问题
EPLAN创建部件放置安装版更新报表无显示部件问题

学习参考

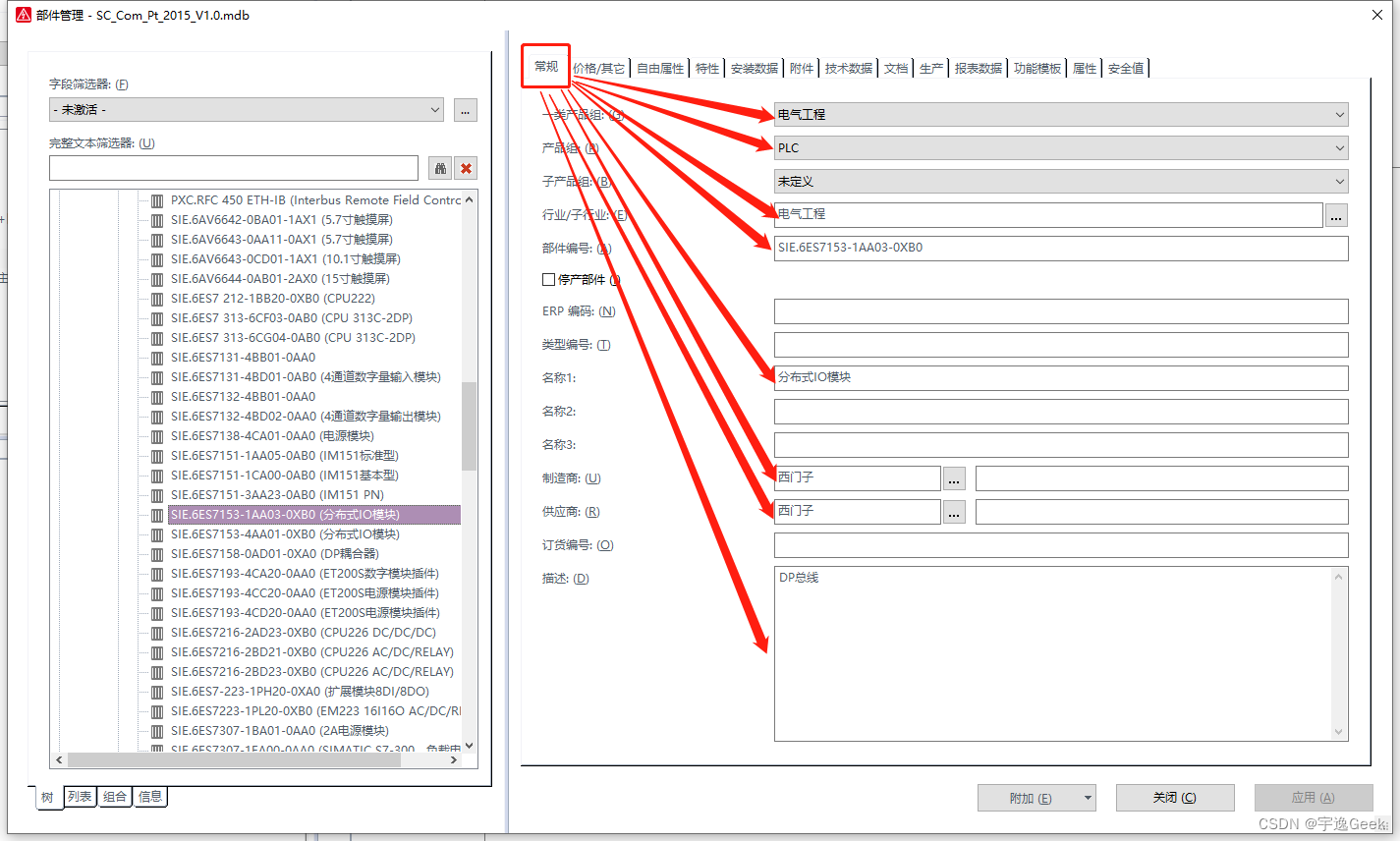

工具-部件-部件管理-常规设置一下9项

在这里插入图片描述

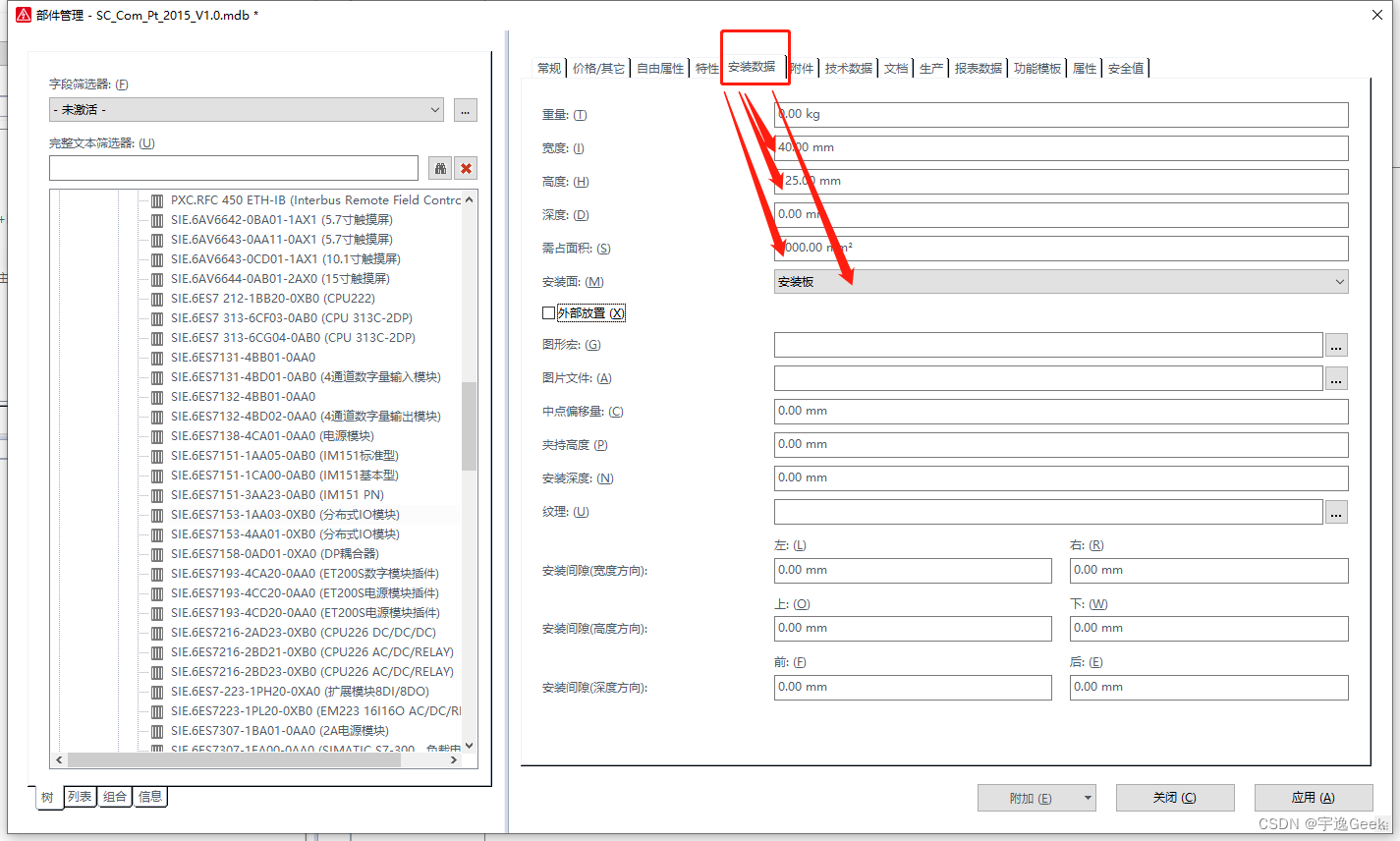

安装数据栏设置部件的尺寸,用于在安装版布局图放置部件.

安装尺寸参考相应元件选型手册所标注的尺寸,这里举例的为西门子IO模块为例!

提醒一下,在安装数据设置里面.最好选择一下安装面 选项_____安装板*

(PS：不选这项,可能在安装板布局图放置部件后,更新报表不显示部件信息的问题)*

在这里插入图片描述

最重要的一个定义功能模板!!千万不能忘记设置这个参数!!!
