PLC实现HTTP协议JSON格式数据上报对接的参数配置说明

        IGT-SER系列PLC通讯智能网关支持HTTP协议GET和POST、PUT请求模式。支持JSON格式的文件，也可以实现WebService的调用。

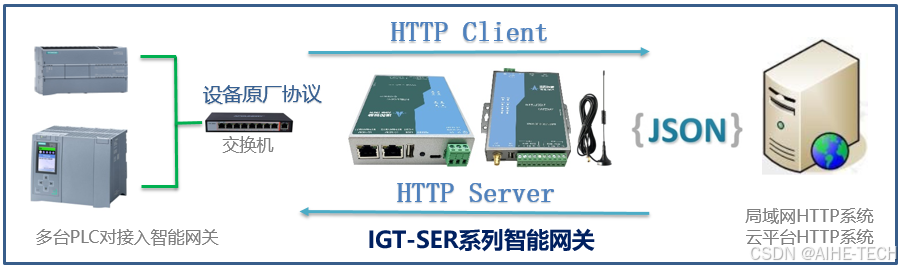

        通常智能网关是HTTP协议的客户端，也可以同时作为HTTP的服务端。相关案例

        作为客户端时支持触发、周期、混合等多种工作模式与服务端通讯：周期模式根据所设置的周期时间提交请求和解析返回的文件；触发模式可配置一个或多个触发条件，网关根据触发条件的数据变化进行文件提交和下载解析；也可以两种模式同时配置运行。每次通讯智能网关根据配置打包JSON文件再提交数据，如果有数据返回则立即解析到对应的数据变量；在此期间根据字段类别和所配置的PLC数据地址跟PLC建立连接读写数据。
        作为服务端时根据客户端URL中的路径查找所配置的数据，打包成JSON文件后返回给客户端。同样根据字段类别和所配置的PLC数据地址跟PLC建立连接读写数据。

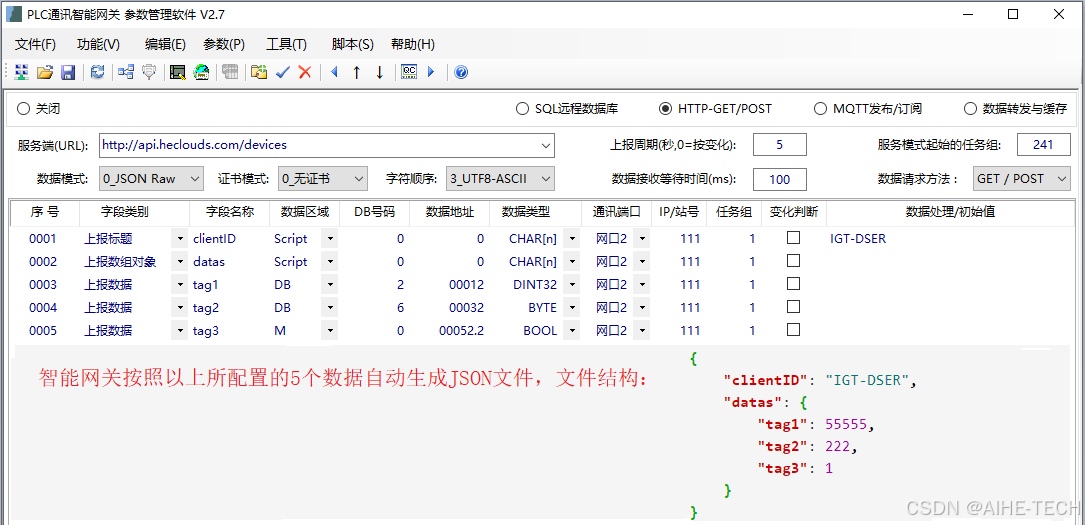

        通过[功能]/[数据转发与平台对接]进入数据采集参数设置界面（软件下载），选择HTTP-GET/POST，如下图：

        <服务端URL>：智能网关为HTTP协议客户端时，输入服务器的URL地址；支持字母或数字，最多128个字符。设置为‘在脚本程序文件内配置运行’时表示除PLC通讯以外的功能全部由脚本程序实现。
        <上报周期>：智能网关为HTTP协议客户端时，网关的工作周期间隔时间，单位为秒；当设置为0时，根据数值变化，即触发模式进行上传下载。
<字符顺序>：选择字符串数据类型的处理方式，有默认、交换1字符和交换2字符等多种方式可选择；

        <数据模式>：POST或者PUT的主体BODY模式，可以选择JSON_Raw、Form-Data；还可以选择InfluxDB2时序数据库的方式；

        <证书模式>：没有专用的客户端证书时选择为‘0_无证书’；

        <字符顺序>：选择字符串数据类型的处理方式，有默认、前后交换字符、ASCII与UTF8字符编码转换等多种模式选择；

        <数据接收等待时间>：网关发送一次请求并收到服务端的返回数据后的等待时间，以便完整接收服务端返回的多包数据，单位毫秒；
        <数据请求方法>：智能网关作为HTTP客户端，与远程服务端之间的数据交互方式，默认为GET+POST请求命令组合，实现上报和下载数据，可切换为GET+PUT请求命令组合；
        <服务模式起始的任务组>：智能网关作为服务模式的JSON文件起始组，在此之前的组都是作为客户端所用的JSON数据文件；关于‘任务组’可查阅后面‘数据配置表各列’的详细描述；

数据配置表各列: 配置举例
        <序号>：数据的顺序号；参数软件与网关正常连接时，鼠标双击对应的序号会在消息区域显示该数据的当前值；
        <字段类别>：该行数据的字段类别模式，有以下选项：
                /<参数Header>：添加到HTTP头部的参数，可通过初始值赋值，最多64字符；
                /<URL后缀>：添加到<服务器URL>参数字符串末尾的字符串，其长度最多为64个字符，与<任务组>参数配合使用，从而允许同一个网关对应多个不同的 URL 地址；
                /<上报标题>：智能网关打包发出的数据中，位JSON文件<上报数组对象>外部的字段，通常用于标识发送时间或设备ID等信息；
                /<上报数组对象>：智能网关打包发出的数据，对应JSON文件的对象名称，或者数组名称；
                /<上报数据>：智能网关打包发出的数据，对应JSON文件<上报数组对象>内的字段；
                /<GET参数>：添加到<服务器URL>参数字符串末尾的参数，网关自动将按GET模式的URL排列，按GET模式提交；
                /<日期时间>：智能网关打包发出的数据，对应JSON文件<上报数组对象>外的日期时间字段，日期时间值取自智能网关的RTC时钟芯片，格式可通过[参数]/[网关时间设置]选择；
                /<上报循环计数>：每次网关数据上报成功后该值加1，如值大于100或者网关重启，则返回到1重新计数； 配置为PLC寄存器地址可以将数值写入PLC；
                /<下载标题>：智能网关接收解析的数据，对应接收JSON文件<下载数组对象>外的字段；配置对应的PLC寄存器地址，可以将数值写入到PLC；
                /<下载数组对象>：智能网关接收解析的数据，对应接收JSON文件的对象名称，或者数组名称；
                /<下载数据>：智能网关接收解析的数据，对应接收JSON文件<下载数组对象>内的字段；配置对应的PLC寄存器地址，可以将数值写入到PLC；
                /<数值读取>：保存从PLC读取到的数值，或者从服务端返回的结果，可作为变化判断的条件， 通过LUA 脚本程序进行必要的处理等；
                /<数值写入>：用于网关将处理后的数据写入到PLC 设备，进行对应的数据寄存器数值设定；
                /<周期触发器(S)>：秒触发器，周期时间通过初始值赋值；在按变化上报模式时，可分别为不同的组设置不同的触发器，实现不同周期的数据上报；
        <字段名称>：该数据对应的变量的名称；支持字母或数字，最多64 个字符。
        <数据区域>：选择PLC 寄存器的区域，选择为‘Script’时，表示为网关内存区域的中间数据，一般用于字符串常数数据，通过初始值赋值，或者LUA 脚本边缘计算读写的数据；
        <数据地址>：PLC 寄存器地址(只需输入纯数字)；数据区域为‘Script’时，设置为0；
        <数据类型>：该数据的数据类型，字符串选择为CHAR[n]，数值型一般为INT16、DINT32、REAL32，需要与PLC 内的定义对应；
        <通讯端口>：智能网关上连接PLC 或仪表的物理端口，即当前数据所关联的PLC 或仪表，连接的是网关上的哪个物理端口, USB 端口选择‘串口1’ ；数据区域选择为‘Script’时可设置为‘无’；
        <IP/站号>：范围0-255；对接串口设备时设置为站号；对接网络设备时设置为IP 节点，即IP 地址的最后一段；
        <任务组>：范围0-255；用于分组功能，相同的值即为同一组，每一组打包成一个独立的JSON 文件(相同组号的上报与下载会自动区分后分别打包)；
        <变化判断>：当<上报周期>设置为0时，若勾选则在该数据有变化时执行数据上报，否则该数据将在同组中别的条件满足时一起执行数据上报；勾选后还可以设置具体的附加执行条件，具体查阅5.0章节。当<上报周期>不为0，或者或者智能网关只作为HTTP协议的服务端时，忽略该项参数；
        <初始值>：设定该行数据的常数或者初始值；其扩展功能查阅用户手册(下载地址)5.0 章节。

        通过以上数据配置表，可以实现多种结构JSON文件格式格式(MQTT与HTTP协议相同)，相关配置举例可查阅这篇文章。
