基于单片机的电磁流量计模拟仿真设计
摘要
本文介绍了一种基于单片机AT89C51的电磁流量计系统的设计与实现。该系统通过单片机采集流量信号并进行处理,利用数码管显示流量值,并在流量超限时发出报警信号。系统具有结构简单、精度高、响应快等特点,适用于流量测量的应用场景。
关键词
单片机;电磁流量计;流量测量;数码管显示;报警

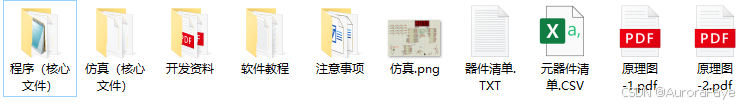

仿真、代码等资料下载地址:
https://docs.qq.com/doc/p/ffc421513a628b30450ae742547c0b850456d7c8
1. 引言
电磁流量计是一种利用电磁感应原理测量流体流量的仪器,广泛应用于工业和农业领域。本文设计了一种基于单片机AT89C51的电磁流量计系统,能够实时采集流量信号并进行处理,通过数码管显示流量值,并在流量超限时发出报警信号。该系统设计简洁,功能实用,适用于流量测量的应用场景。
2. 系统设计
2.1 硬件设计

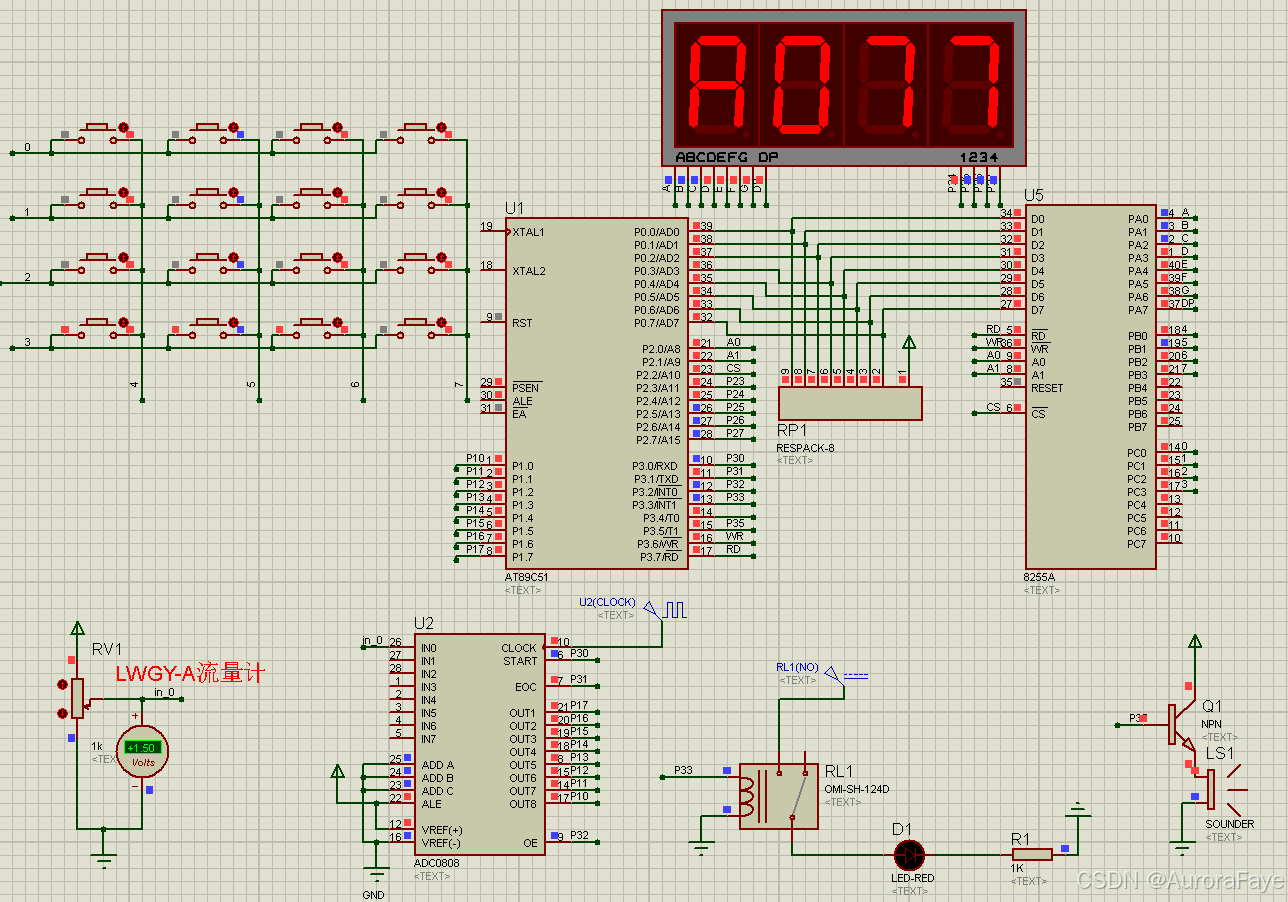

系统硬件设计主要包括单片机控制模块、流量信号采集模块、数码管显示模块和报警模块等部分。
2.1.1 单片机控制模块
单片机控制模块采用AT89C51单片机,负责流量信号的采集、处理和显示控制,并在流量超限时触发报警。
2.1.2 流量信号采集模块
流量信号采集模块通过传感器采集流量信号,并将信号转换为电压信号输入到单片机的AD转换器进行处理。
2.1.3 数码管显示模块
数码管显示模块用于实时显示流量值,采用共阳极数码管,通过动态扫描实现多位显示。
2.1.4 报警模块
报警模块通过继电器和蜂鸣器实现报警功能,当流量超出设定范围时,继电器吸合,蜂鸣器发出报警声音。
2.2 软件设计
系统软件设计包括流量信号采集、流量值计算、数码管显示和报警控制等部分。
2.2.1 流量信号采集
通过单片机的AD转换器对流量信号进行采集,并将采集到的数据进行处理和存储。
2.2.2 流量值计算
对采集到的流量信号进行处理,计算出流量值,并将流量值转换为数码管显示的数据格式。
2.2.3 数码管显示
通过动态扫描控制数码管显示流量值,采用定时中断实现多位数码管的动态显示。
2.2.4 报警控制
根据测量的流量值判断是否超出设定范围,若超出范围则触发报警。
