1766【毕设课设】基于单片机电疗仪系统设计(仿真、程序、论文)

基于单片机的电疗仪系统设计

摘要

本文介绍了一种基于单片机AT89C51的电疗仪系统的设计与实现。该系统通过单片机产生不同频率的脉冲信号,并通过负载隔离及变压器电路进行信号处理。系统具有结构简单、体积小、易于携带等特点,适用于便携式电疗设备的应用场景。

关键词

单片机;电疗仪;脉冲信号;负载隔离;变压器
在这里插入图片描述
在这里插入图片描述

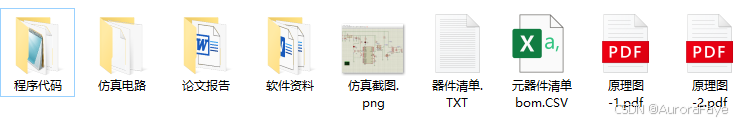

仿真、代码等资料下载地址:
https://docs.qq.com/doc/p/ffc421513a628b30450ae742547c0b850456d7c8

1. 引言

电疗仪是一种利用电流进行治疗的设备,广泛应用于医疗和保健领域。本文设计了一种基于单片机AT89C51的电疗仪系统,能够产生不同频率的脉冲信号,并通过负载隔离及变压器电路进行信号处理。该系统设计简洁,功能实用,适用于便携式电疗设备的应用场景。

2. 系统设计

2.1 硬件设计

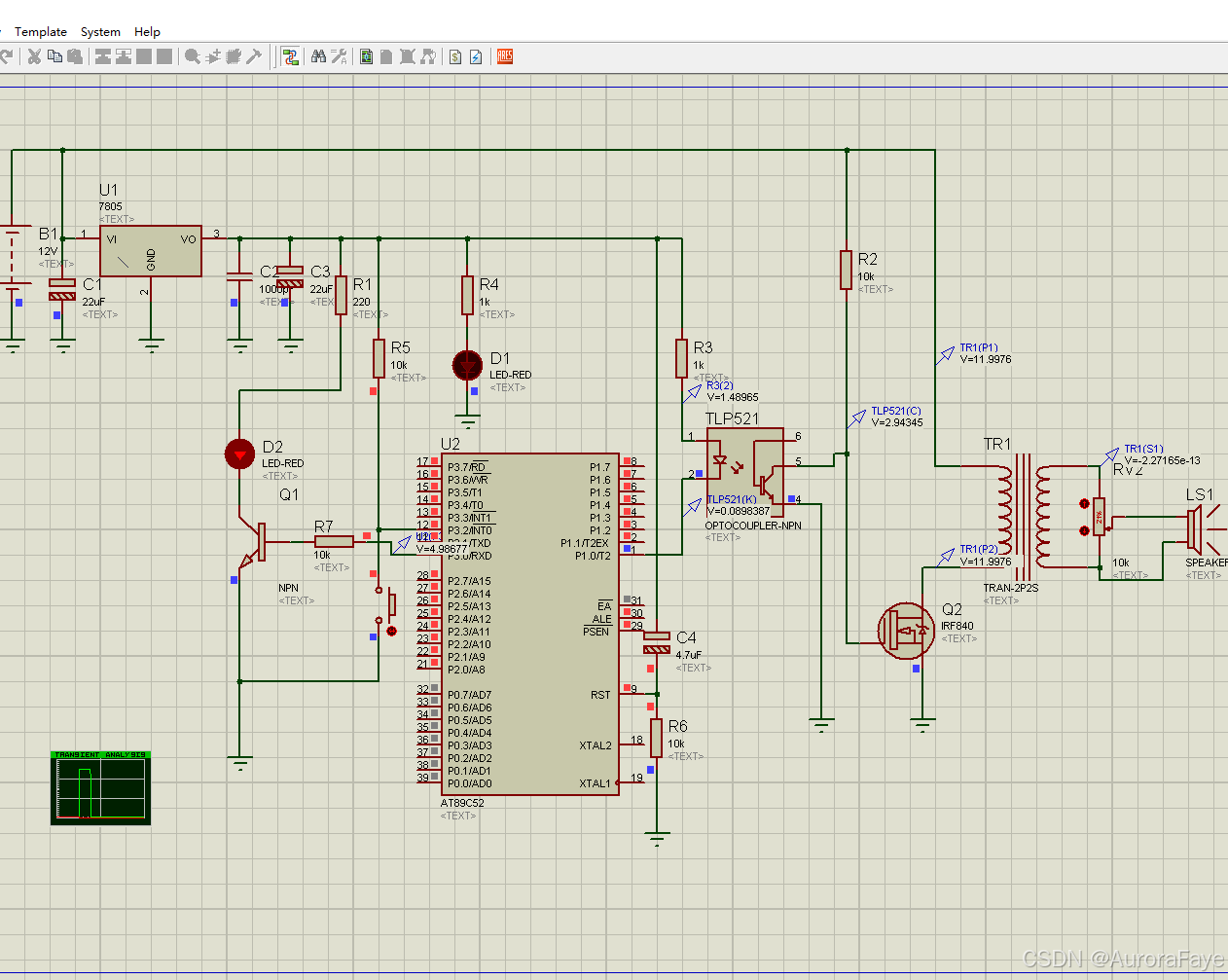

系统硬件设计主要包括单片机控制模块、负载隔离及变压器电路、电源电路和指示灯模块等部分。

2.1.1 单片机控制模块

单片机控制模块采用AT89C51单片机,负责生成不同频率的脉冲信号,并控制指示灯的状态。单片机通过P1口输出高低电平信号,驱动扬声器发出声音。

2.1.2 负载隔离及变压器电路

负载隔离及变压器电路用于信号的隔离和放大。通过光电耦合器件进行信号隔离,消除电源和模拟电路对单片机的干扰。使用IRF840进行电流放大,并通过变压器进行电压调整。

2.1.3 电源电路

电源电路提供系统所需的工作电压。外部电源系统产生+12V电压,供负载隔离及变压器部分使用;通过稳压管7805将12V电压转换为+5V,供单片机和其他低压电路使用。

2.1.4 指示灯模块

指示灯模块用于显示系统的工作状态。D3指示灯用于显示电源状态,D1指示灯用于显示脉冲信号的输出状态。

2.2 软件设计

系统软件设计包括脉冲信号生成、指示灯控制和信号处理等部分。

2.2.1 脉冲信号生成

通过单片机的定时器生成不同频率的脉冲信号,并通过P1口输出高低电平信号驱动扬声器。

2.2.2 指示灯控制

根据系统的工作状态控制指示灯的亮灭,D3指示灯用于显示电源状态,D1指示灯用于显示脉冲信号的输出状态。

2.2.3 信号处理

通过负载隔离及变压器电路对脉冲信号进行处理,实现信号的隔离、放大和调整。

2.3 系统流程图

2.3.1 主程序流程图
