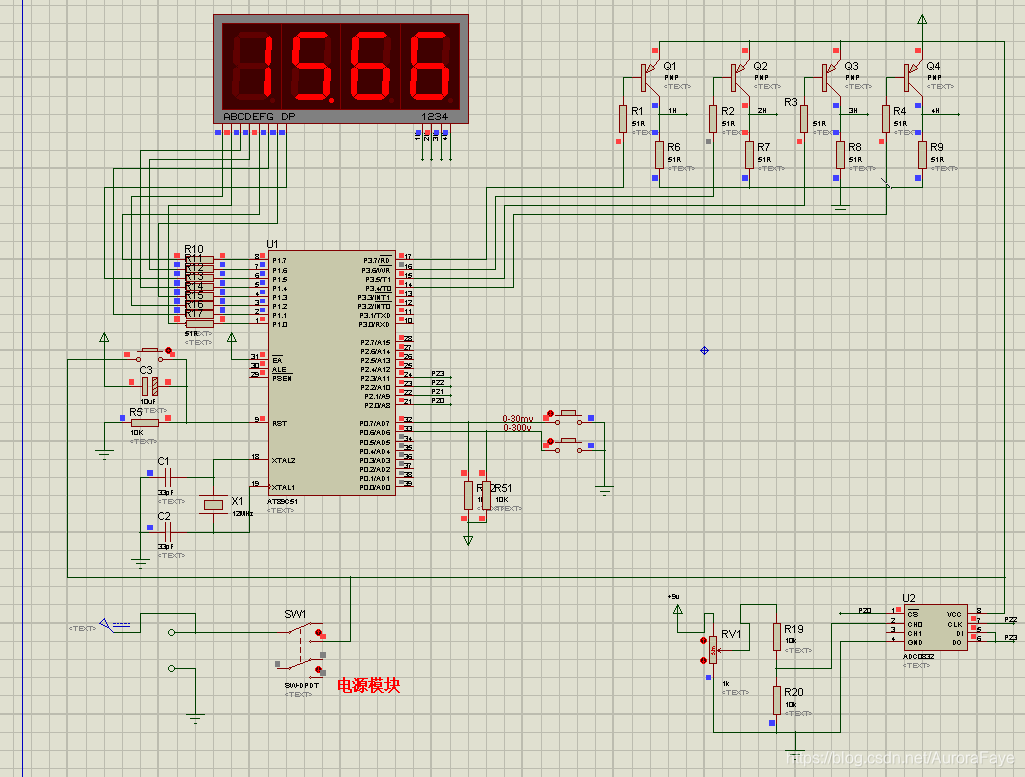

基于单片机30mv和300v量程的电压表仿真设计

最新推荐文章于 2025-12-04 20:43:34 发布

原创最新推荐文章于 2025-12-04 20:43:34 发布 · 308 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #C语言 #毕业设计

本文介绍了如何通过编程操控ADC0832进行数字管显示，并配以1ms延时函数，适用于电子硬件和嵌入式开发。涉及段选和位选定义，以及串行协议应用实例。

百度网盘下载地址(964)：点击下载

#include <reg52.h>
#define uchar	unsigned char
#define uint	unsigned int
#include <intrins.h>


/* 数码管段选定义      0     1    2    3    4    5	6	 7	  8	   9 */
uchar code smg_du[] = { 0x28, 0xee, 0x32, 0xa2, 0xe4, 0xa1, 0x21, 0xea, 0x20, 0xa0,
			0x60, 0x25, 0x39, 0x26, 0x31, 0x71, 0xff };     /* 断码 */
/* 数码管位选定义 */
uchar code	smg_we[] = { 0xef, 0xdf, 0xbf, 0x7f };
uchar		dis_smg[8] = { 0 };
uchar		smg_i = 4;                                              /* 显示数码管的个位数 */

sbit	SCL	= P2 ^ 2;                                               /* SCL定义为P1口的第3位脚，连接ADC0832SCL脚 */
sbit	DO	= P2 ^ 3;                                               /* DO定义为P1口的第4位脚，连接ADC0832DO脚 */
sbit	CS	= P2 ^ 0;                                               /* CS定义为P1口的第4位脚，连接ADC0832CS脚 */
sbit	key_30	= P0 ^ 7;
sbit	key_300 = P0 ^ 6;

uint p1[9];

bit flag = 1;


/***********************1ms延时函数*****************************/
void delay_1ms( uint q )
{
	uint i, j;
	for ( i = 0; i < q; i++ )
		for ( j = 0; j < 120; j++ )
			;
}


/***********读数模转换数据********************************************************/
/*
 * 请先了解ADC0832模数转换的串行协议，再来读本函数，主要是对应时序图来理解，本函数是模拟0832的串行协议进行的
 *  1  1  0 通道
 *  1  1  1 通道
 */
