博客介绍了51单片机简易数字电压表，其由51系列单片机最小系统、ADC0832、显示模块（数码管）和按键组成，可实现对0 - 20V电压的测量，并将结果通过数码管显示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

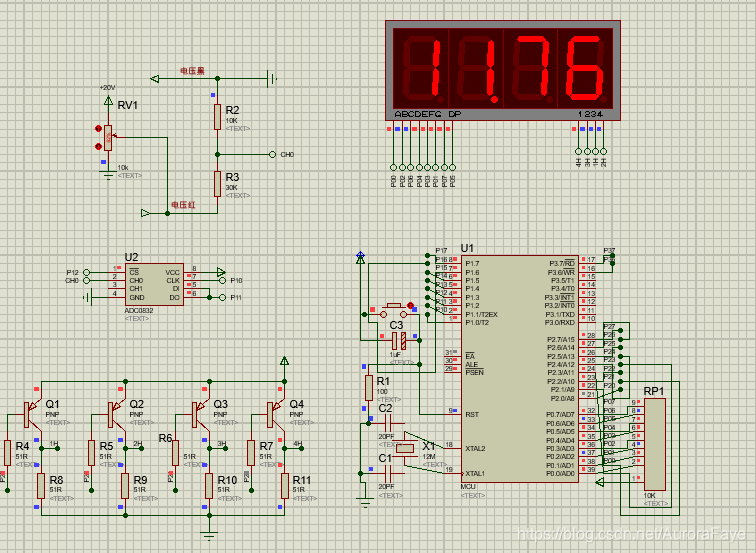

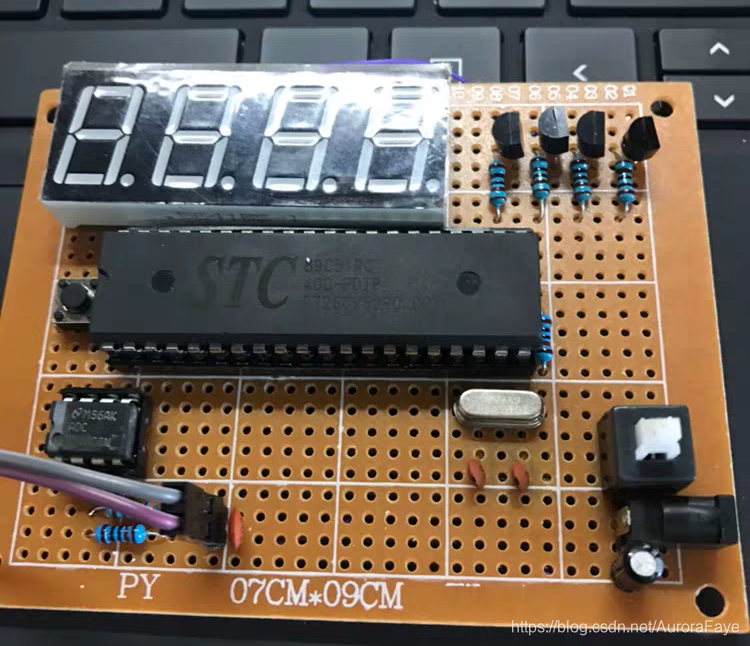

51单片机简易数字电压表主要由以下部分组成：51系列单片机最小系统+ADC0832+显示模块（数码管）+按键

该设计可以实现对0~20V的电压进行测量，并将测量结果通过数码管显示。

/***********************************************************************************************************
数码管显示相关函数
***********************************************************************************************************/

//数码管位选定义
sbit smg_we1 = P2^0;	    //数码管1
sbit smg_we2 = P2^1;			//数码管2
sbit smg_we3 = P2^2;			//数码管3
sbit smg_we4 = P2^3;			//数码管4


/***********************数码位选函数*****************************/

void smg_we_switch(uchar i)
{
	smg_we1 = 1;
  smg_we2 = 1;
	smg_we3 = 1;
  smg_we4 = 1;
	switch(i)
	{
		case 0: smg_we1 = 0;   break;
		case 1: smg_we2 = 0;   break;
		case 2: smg_we3 = 0;   break;
		case 3: smg_we4 = 0;   break;
	}
}



/********************************************************************
* 名称 : uchar ChangeFor(uchar dat)
* 功能 : 交换一个字节位的位置,用于数码管显示
* 输入 : 需要改变的数
* 输出 : 改变后的数
***********************************************************************/
#define LED_a		0	//数码管段选的a段接在段选IO口的第0位
#define LED_b		2
#define LED_c		6
#define LED_d		4
#define LED_e		3
#define LED_f		1
#define LED_g		7
#define LED_dp	5

uchar ChangeFor(uchar dat)
{
