花了两天一夜 写了个二维叶栅结构化网格生成器

最新推荐文章于 2026-01-07 13:36:22 发布
原创 最新推荐文章于 2026-01-07 13:36:22 发布 · 716 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#python

前几天导师说让我赶紧写个叶型参数化程序，加班加点给写出来了。这两天突然想自己写个二维叶栅网格生成器。于是便着手开始写了。鏖战了两天一夜，终于写的差不多了，给大家展示展示。

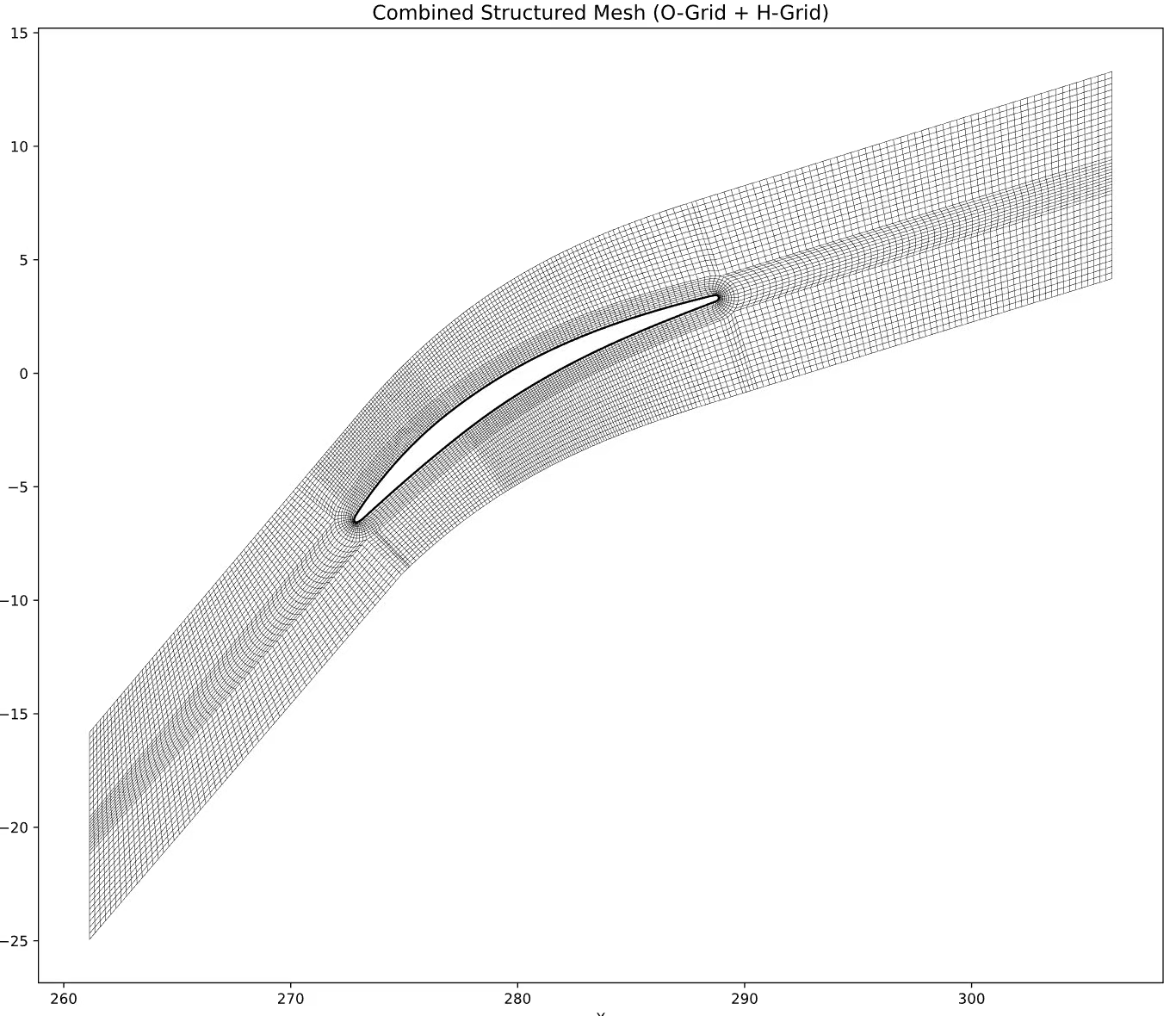

 这个是中等网格数量的结果。

 这是按照大致弦长方向的百分比切割叶栅为四段弧。

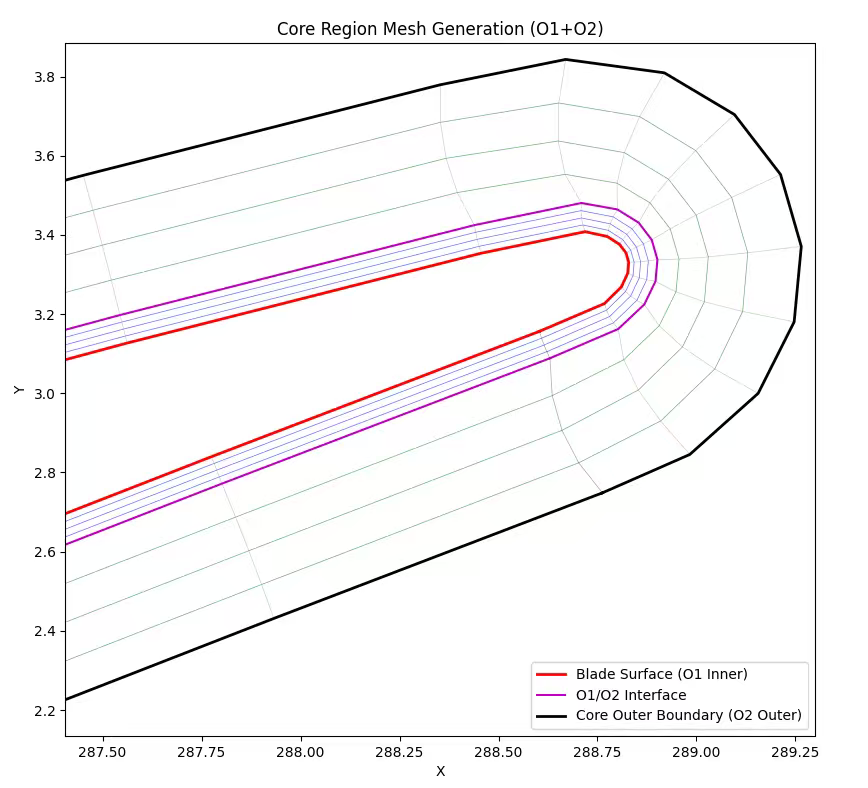

 low网格附面层及拓展O型结构化网格内场。

 low网格外场。

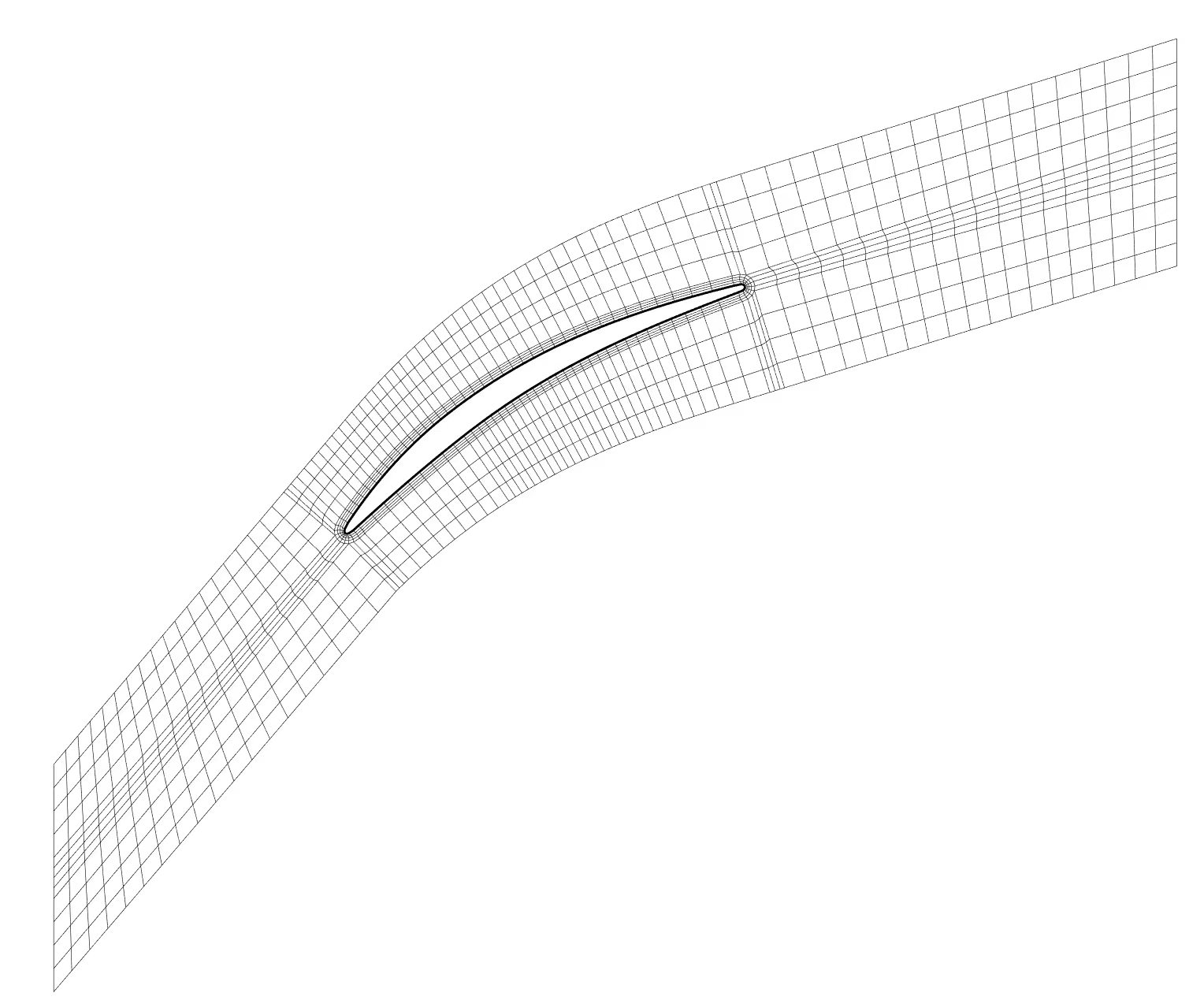

low网格内外场合并。

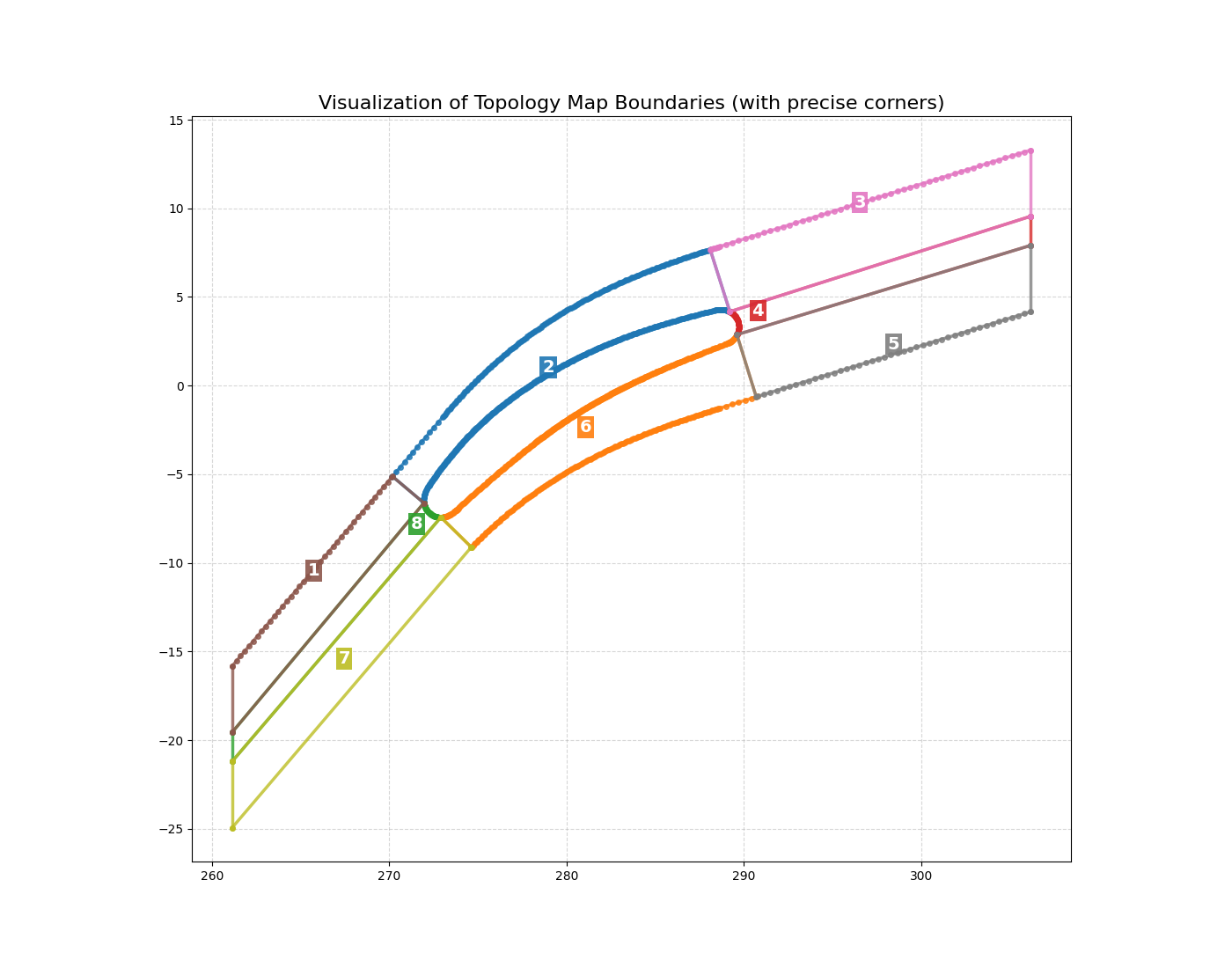

 具体的分块以及节点传递规则。

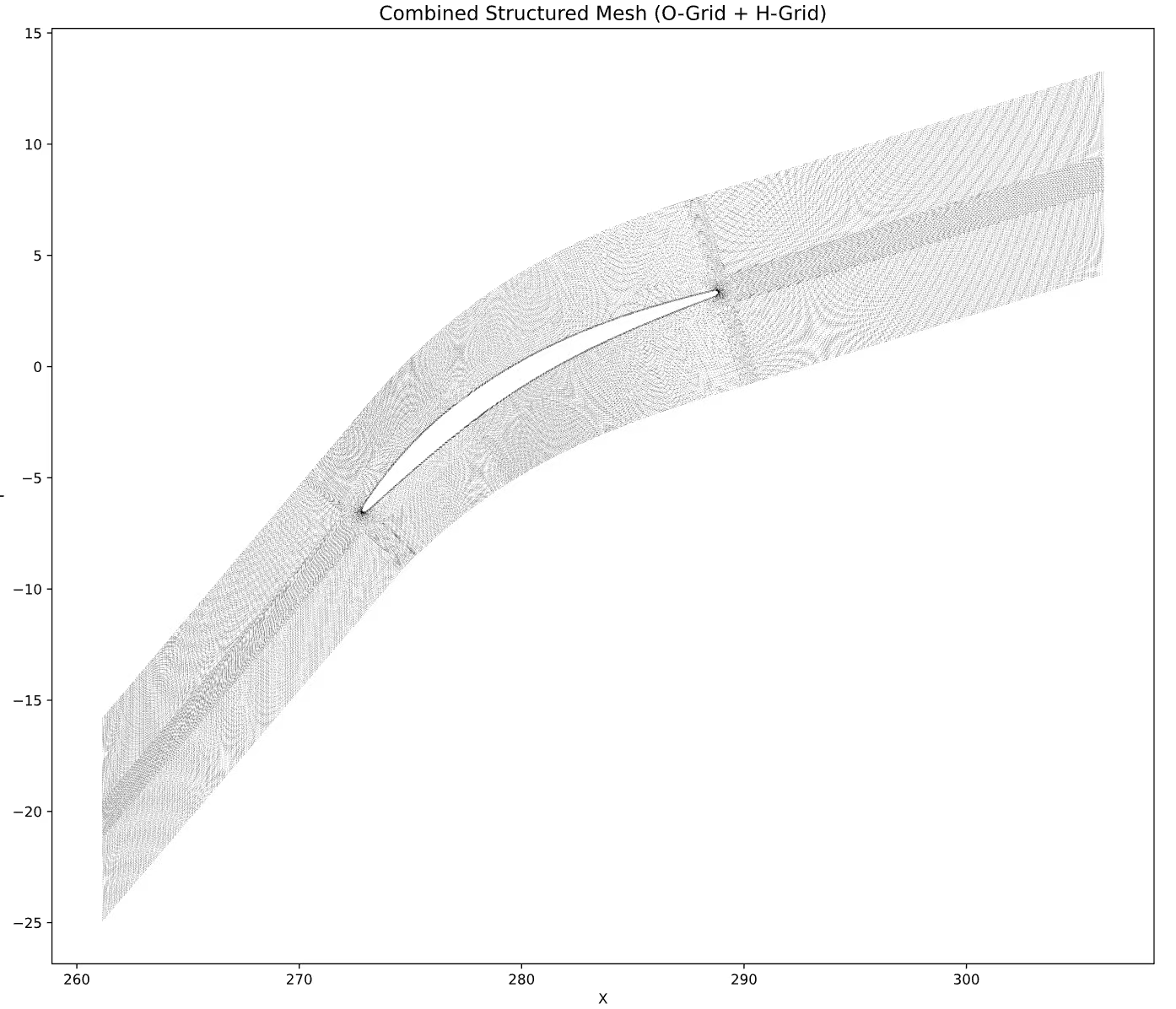

 最后这个是high质量网格的情况 ，我就不放大了，当然和MTI的misis不能媲美哈，但是发展发展自己做个叶栅优化还是可以的。

现在周期边界的代码还没有做，额...还有结构化网格编码排序逻辑还没写，不知道在大家看起来算不算很low......

文案是我纯手写的，比较🌿，望理解。

欢迎各位大师指点^O^～
