类图

用于描述系统中类与类之间的各种静态关系。

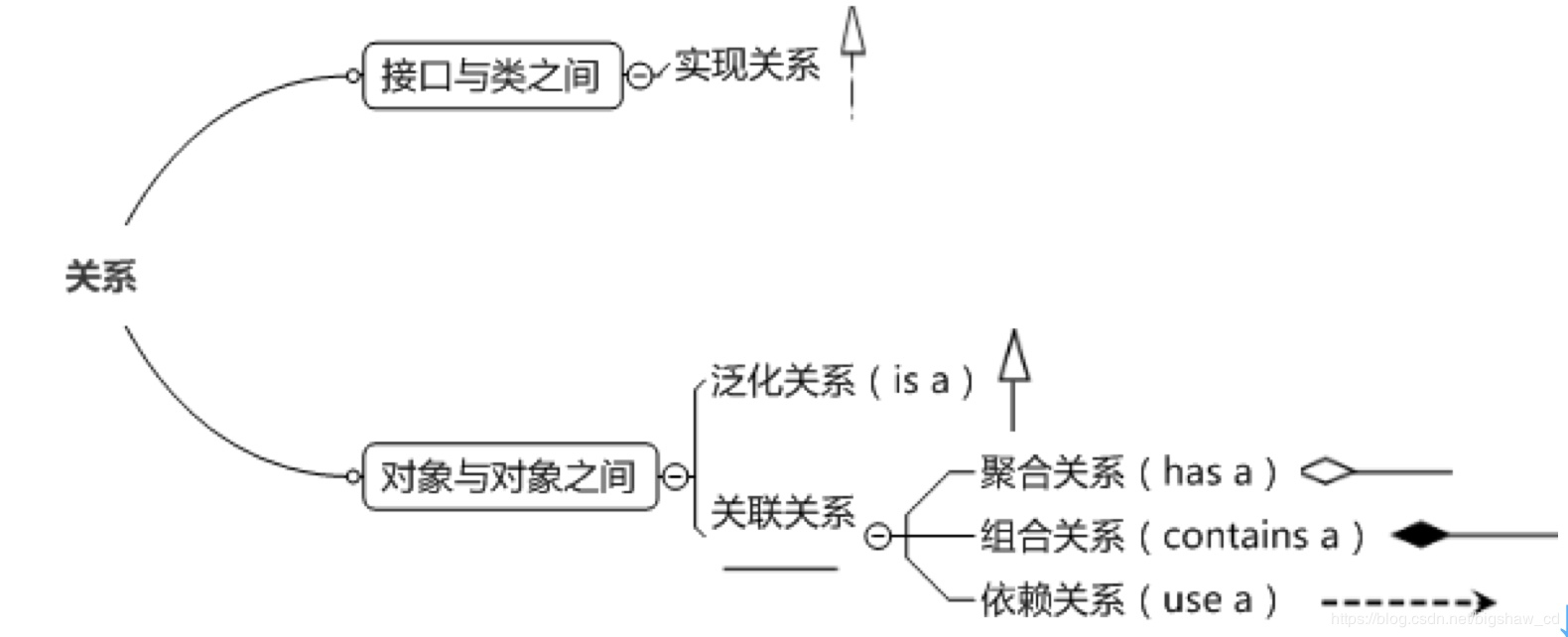

依赖，泛化(继承)，实现，关联，聚合，组合

类图的表示方法

属性/方法名称前加的加号和建好表示了这个属性/方法的可见性，UML类图中表示可见性的符号有三种：

• +： 表示public
• -： 表示private
• #：表示protected

属性的完整表示方式是：可见性 名称 ：类型 [ = 缺省值]

方法的完整表示方式是：可见性 名称(参数列表) [ : 返回值类型]

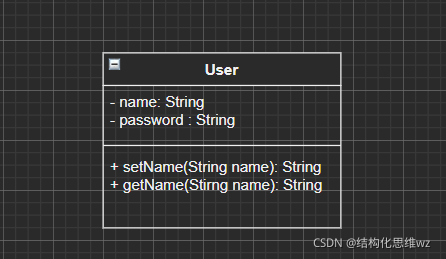

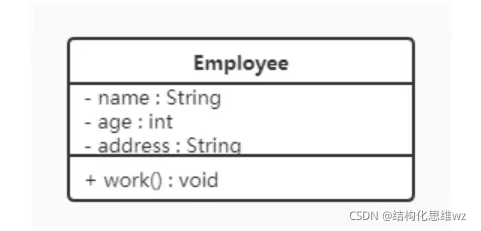

举个栗子：

类与类之间关系的表示方法

关联关系

关联关系是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系，例如老师和学生，师傅和徒弟，分为一般关联关系，聚合关系和组合关系。

单向关联：

每个顾客都有一个地址：

双向关联：

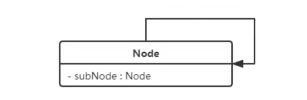

自关联：

//链表
class Node{
    int var;
    Node next;
}

聚合关系

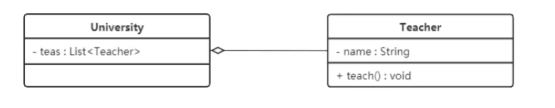

聚合关系是一种强关联关系，是整体和部分之间的关系。

通过成员对象来实现，成员对象是整体对象的一部分，成员对象可以脱离整体对象而独立存在。

组合关系

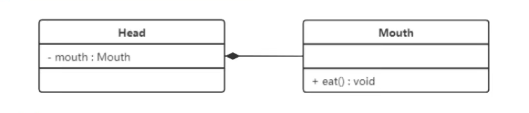

组合表示类之间的整体与部分的关系，但它是一种更强烈的聚合关系。

在组合关系中，整体对象可以控制部分对象的生命周期，一但整体对象不存在，部分对象也将不存在。

依赖关系

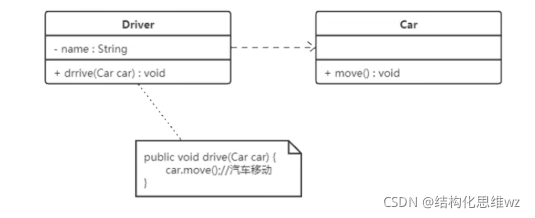

依赖关系是一种使用关系，它是对象之间耦合度最弱的一种关联方式，是临时性的关联。在代码中，某个类的方法通过局部变量,方法的参数或者对静态方法的调用来访问另一个类(被依赖类)中的某些方法完成一些职责。

使用类 -------> 被依赖类

继承关系

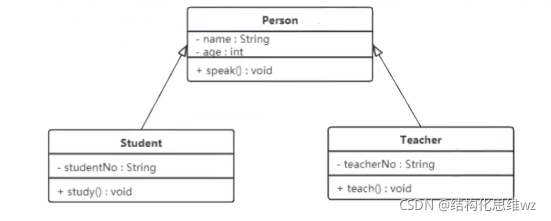

继承关系是对象之间耦合度最大的一种关系，表示一般与特殊的关系，是子类与父类之间的关系，是一种继承关系。

实现关系

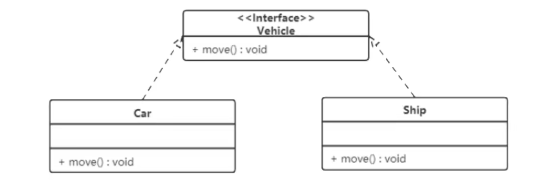

实现关系是接口与实现类之间的关系，在这种关系中，类实现了接口，类中的操作实现了接口中所声明的抽象操作。
