一、WebSocket 详解

1.1 WebSocket 是什么？

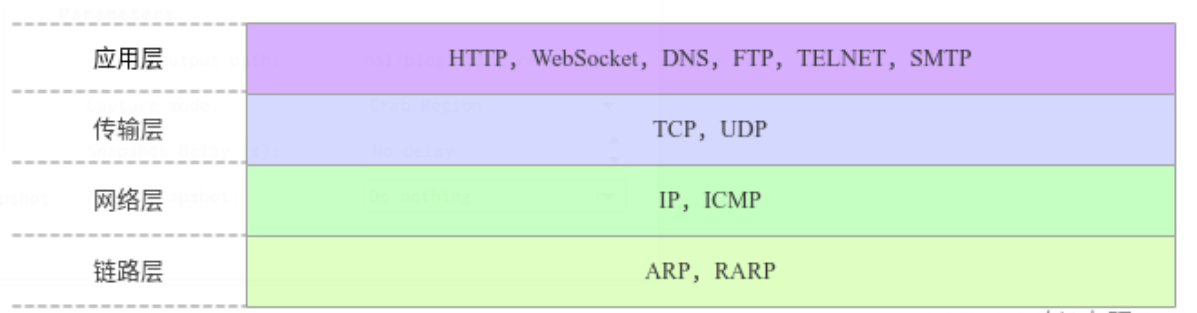

WebSocket 是一种全双工（full-duplex）通信协议，运行在 TCP 协议之上，旨在解决 HTTP 协议在实时通信场景中的局限性。它允许客户端和服务器建立持久连接后，双向实时传输数据，无需频繁创建新连接，是现代实时 Web 应用的核心技术之一
为了兼容现- 有的设施, WebSocket 协议使用与 HTTP 协议相同的端口, 并使用 HTTP Upgrade 机制来进行 WebSocket 握手, 当握手完成之后, 通信双方便可以按照 WebSocket 协议的方式进行交互。
需要特别注意的是：虽然WebSocket协议在建立连接时会使用HTTP协议，但这并意味着WebSocket协议是基于HTTP协议实现的。

在这里插入图片描述

1.2 WebSocket 的特点

持久连接：一旦握手成功，连接会保持打开状态，避免 HTTP 反复建立 / 断开连接的开销。
全双工通信：客户端和服务器可同时向对方发送数据，打破 HTTP “请求 - 响应” 的单向模式限制。
低开销：数据帧头部较小（最小 2 字节），远低于 HTTP 头部（通常数百字节），节省带宽。
基于 TCP：依赖 TCP 的可靠性（有序、无丢失），但自身不提供重传机制（由 TCP 底层保证）。
协议标识符：使用 ws://（非加密）和 wss://（加密，基于 TLS）作为 URI 前缀，默认端口分别为 80 和 443。

1.2 WebSocket的协议格式

WebSocket 通信分为握手阶段和数据传输阶段，两者格式不同。

1.2.1 握手阶段

WebSocket 握手是 “升级” HTTP 连接的过程，依赖 HTTP 协议完成初始协商：

客户端请求：发送 HTTP GET 请求，携带 Upgrade: websocket 和 Connection: Upgrade 头部，表明要切换到 WebSocket 协议，同时包含随机生成的 Sec-WebSocket-Key（用于服务器验证）。

示例：

GET /chat HTTP/1.1
Host: example.com
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Key: dGhlIHNhbXBsZSBub25jZQ==
Sec-WebSocket-Version: 13

服务器响应：返回 HTTP 101（Switching Protocols）状态码，确认协议切换，同时通过 Sec-WebSocket-Accept 头部返回 Sec-WebSocket-Key 加密后的结果（验证客户端合法性）。

示例：

HTTP/1.1 101 Switching Protocols
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Accept: s3pPLMBiTxaQ9kYGzzhZRbK+xOo=

1.2.2. 数据传输阶段

WebSocket 数据以 “帧（Frame）” 为单位传输，每帧格式如下（二进制结构）：

字段	长度（bit）	含义
FIN	1	是否为消息的最后一帧（1 = 是，0 = 否，用于分片传输大消息）。
RSV1~RSV3	1*3	保留位，用于扩展协议（默认必须为 0，非 0 需双方协商扩展）。
Opcode	4	帧类型： - 0x0：延续帧（分片消息的中间帧） - 0x1：文本帧（UTF-8 编码） - 0x2：二进制帧 - 0x8：关闭连接帧 - 0x9：Ping 帧（心跳检测） - 0xA：Pong 帧（响应 Ping）
Mask	1	是否对 payload 加密（1 = 是，仅客户端发送的帧需要掩码，服务器发送的帧不掩码）。
Payload Length	7/7+16/7+64	payload 数据长度： - 0~125：直接表示长度 - 126：后续 2 字节表示长度（16 位无符号整数） - 127：后续 8 字节表示长度（64 位无符号整数）
Masking-Key	0/32	掩码密钥（仅当 Mask=1 时存在，32 位随机数，用于解密 payload）。
Payload Data	可变	实际传输的数据（文本 / 二进制 / 控制信息）。

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-------+-+-------------+-------------------------------+
|F|R|R|R| opcode|M| Payload len |    Extended payload length    |
|I|S|S|S|  (4)  |A|     (7)     |             (16/64)           |
|N|V|V|V|       |S|             |   (if payload len==126/127)   |
| |1|2|3|       |K|             |                               |
+-+-+-+-+-------+-+-------------+ - - - - - - - - - - - - - - - +
|     Extended payload length continued, if payload len == 127  |
+ - - - - - - - - - - - - - - - +-------------------------------+
|                               |Masking-key, if MASK set to 1  |
+-------------------------------+-------------------------------+
| Masking-key (continued)       |          Payload Data         |
+-------------------------------- - - - - - - - - - - - - - - - +
:                     Payload Data continued ...                :
+ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - +
|                     Payload Data continued ...                |

举例：

客户端发送的文本帧（传输字符串 “Hello”），客户端发送的帧必须带掩码（Mask=1），假设传输内容为 UTF-8 字符串 “Hello”（5 字节）：

字节偏移	十六进制值	对应字段解析
0	0x81	`FIN=1`（最后一帧），`RSV1~3=000`（无扩展），`Opcode=0x1`（文本帧）
1	0x85	`Mask=1`（客户端帧必须掩码），`Payload Length=5`（数据长度为 5 字节）
2-5	0x37 0xFA 0x21 0x3D	32 位掩码密钥（随机生成）
6-10	0x48 0x65 0x6C 0x6C 0x6F	掩码处理后的 payload 数据（原始数据 “Hello” 经掩码加密后结果）

解析：

FIN=1：表示这是完整消息（非分片）。
Opcode=0x1：明确是文本帧（内容为 UTF-8 编码）。
掩码处理：客户端用 32 位掩码密钥对原始数据逐字节异或（data[i] ^= mask[i%4]），服务器接收后需用相同密钥解密。
例如原始数据 “H”（0x48）与掩码第 0 字节（0x37）异或：0x48 ^ 0x37 = 0x7F？实际计算需根据具体掩码，此处仅为示例结构。

服务器发送的二进制帧（传输 3 字节二进制数据 0x01 0x02 0x03），服务器发送的帧不需要掩码（Mask=0）：

字节偏移	十六进制值	对应字段解析
0	0x82	`FIN=1`，`RSV1~3=000`，`Opcode=0x2`（二进制帧）
1	0x03	`Mask=0`（服务器帧不掩码），`Payload Length=3`（数据长度 3 字节）
2-4	0x01 0x02 0x03	原始二进制数据（无需掩码处理，直接传输）

解析：

Opcode=0x2：表示二进制帧（可传输任意字节流，如图片、protobuf 数据等）。
无掩码：服务器发送的帧 Mask 必须为 0，客户端接收后直接使用 payload 数据。

1.3 WebSocket 的应用场景

WebSocket实现了客户端与服务器的实时双向通信，解决传统 HTTP 方案（如轮询、长轮询）的效率问题：

替代 “轮询”：避免客户端频繁发送 HTTP 请求（如每秒一次）导致的带宽浪费和延迟。
支持实时推送：服务器可主动向客户端发送数据（如消息通知、实时数据更新），无需客户端先请求。

应用场景：

即时通讯：聊天应用（如微信网页版、Discord），支持用户间实时消息收发。
实时协作工具：在线文档（如腾讯文档、Notion），多人编辑时实时同步内容变更。
在线游戏：实时对战游戏（如多人棋牌、MOBA 网页版），同步玩家操作和游戏状态。
实时监控：物联网设备监控（如智能家居状态推送）、系统监控仪表盘（实时显示 CPU / 内存数据）。
金融数据推送：股票行情、加密货币价格实时更新（毫秒级推送）。
直播互动：直播间弹幕、礼物特效实时展示，观众与主播互动。

1.4 WebSocket和HTTP对比

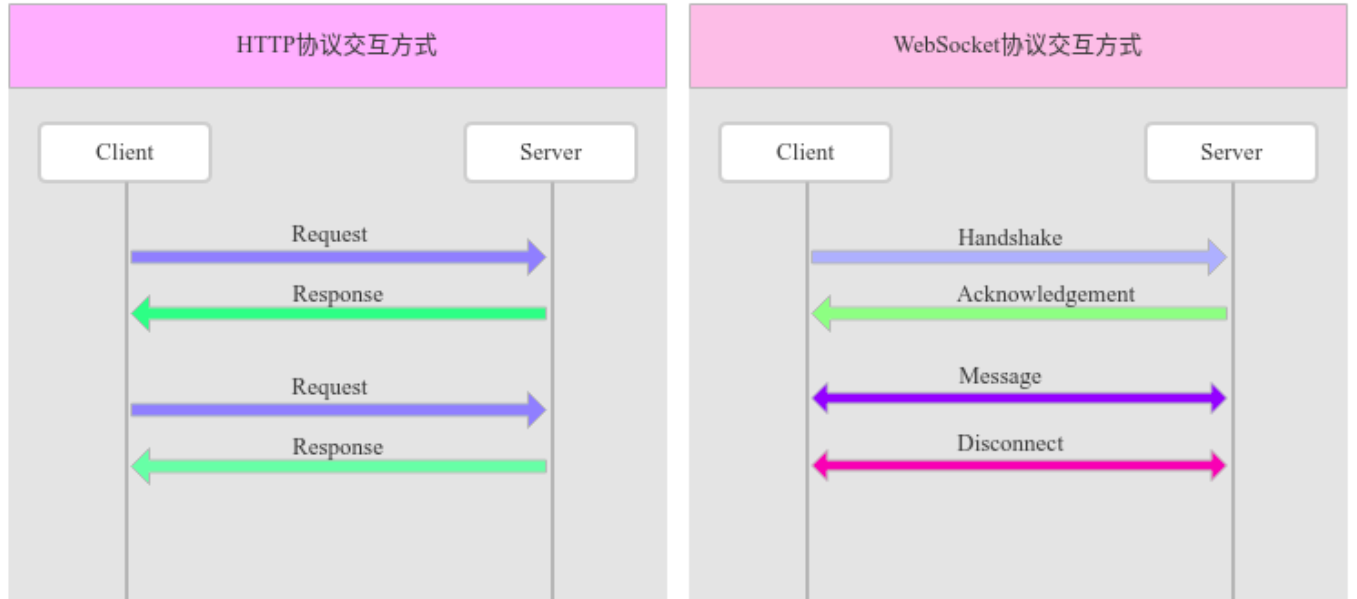

WebSocket是双向通信模式，客户端与服务器之间只有在握手阶段是使用HTTP协议的“请求-响应”模式交互，一旦连接建立之后的通信则使用双向模式交互，不论是客户端还是服务端都可以随时将数据发送给对方
HTTP协议则至始至终都采用“请求-响应”模式进行通信，通信效率没有WebSocket高。

在这里插入图片描述

HTTP协议比较臃肿，而WebSocket协议比较轻量：对于HTTP协议来讲，一个数据包就是一条完整的消息，而WebSocket客户端与服务端通信的最小单位是帧（frame），由1个或多个帧组成一条完整的消息（message），发送端将消息切割成多个帧，并发送给服务端，服务端接收消息帧，并将关联的帧重新组装成完整的消息。

特性	HTTP	WebSocket
连接方式	短连接（请求 - 响应后断开）	长连接（一次握手后持久保持）
通信方向	单向（客户端请求→服务器响应）	双向（客户端↔服务器同时发送）
头部开销	大（数百字节，含 Cookie 等）	小（数据帧头部仅 2~14 字节）
实时性	低（依赖轮询间隔）	高（毫秒级延迟）
适用场景	静态资源获取、非实时接口	实时交互、推送场景
