ZYNQ专题-RTL8211F-CG的开发

每一个PHY芯片都是一个拦路虎，不管是硬件还是软件。上次说到KSZ，这次我们来说说RTL8211这个芯片。

硬件设计

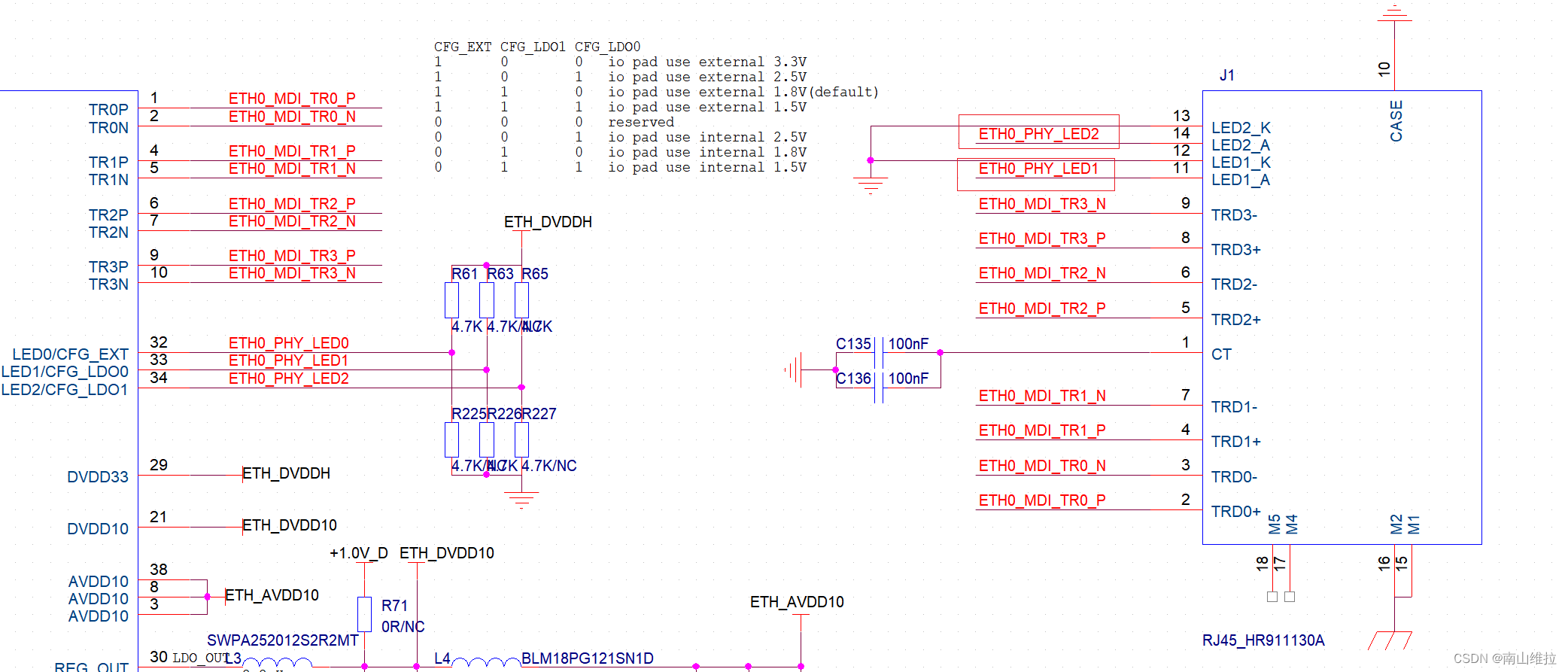

设计同样是参考的开发板上的设计，硬件设计同样是有问题的。这次的是参考的小梅哥的设计，先看下图：

我们关注一下这里的两个网口灯的电路设计。按照此电路设计，在最后驱动的时候，当不插网线的时候，以太网连接器上的黄色灯常亮，也就是这里的LED2驱动的灯。可以看到是因为这里有个ETH_DVDDH的电源。

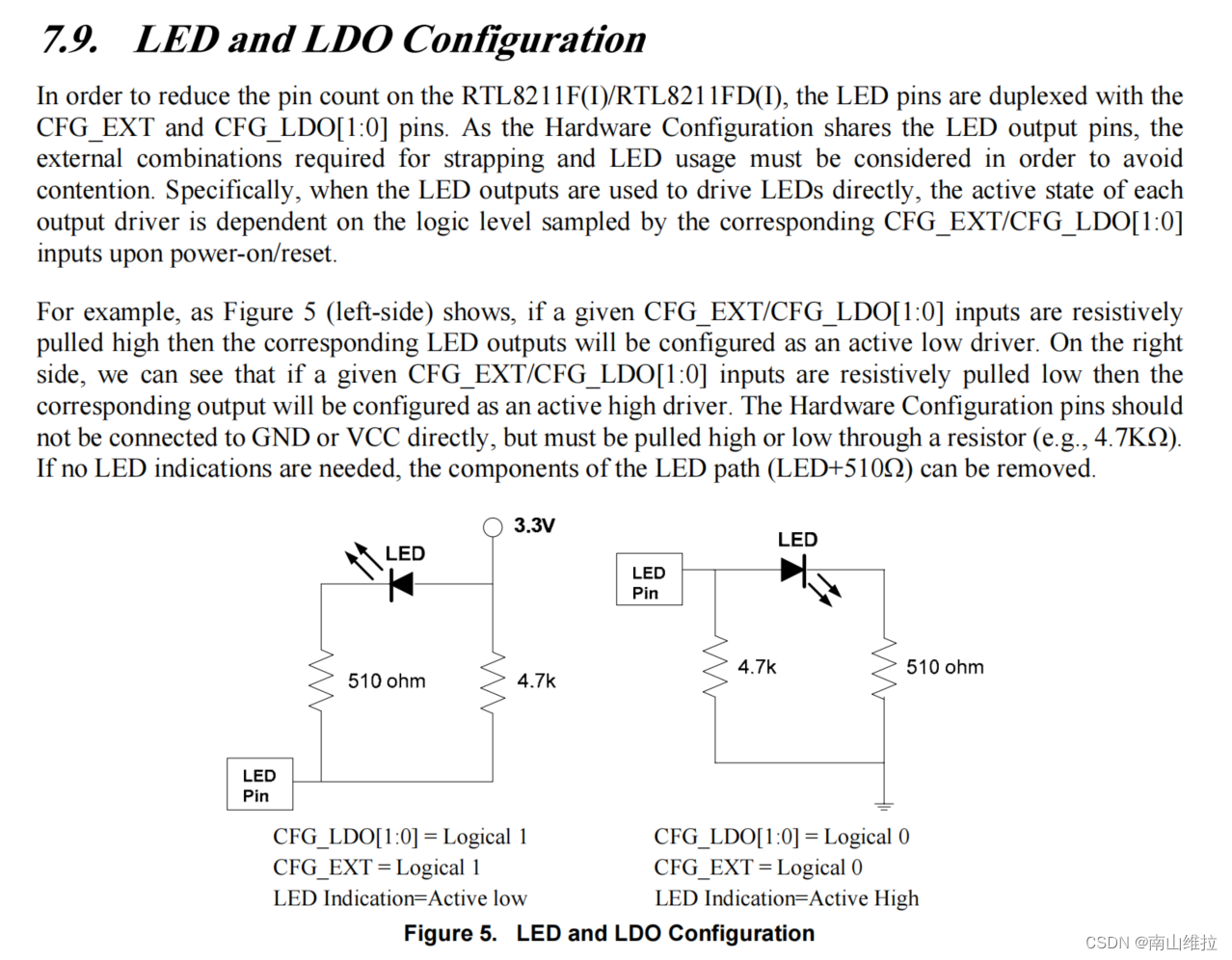

那么我们看下芯片的数据手册上的设计：

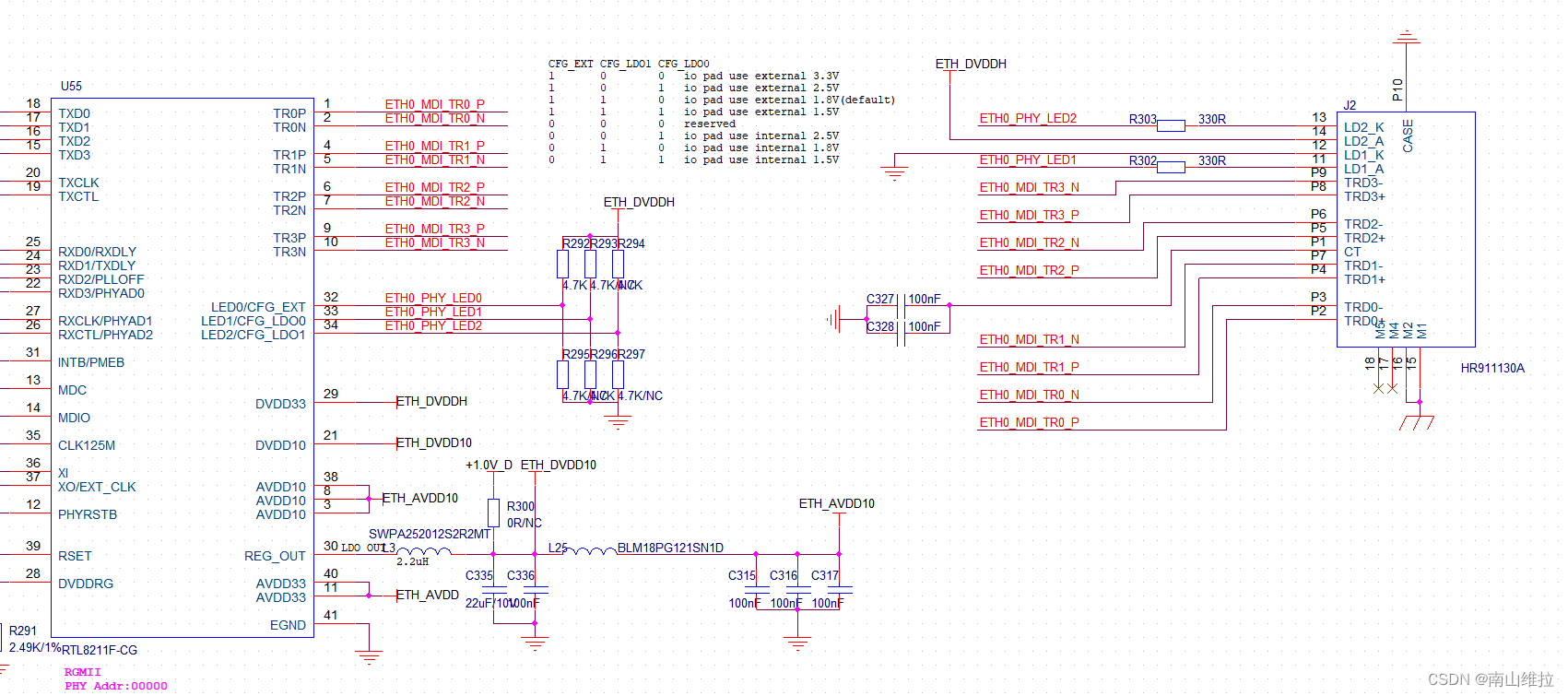

说的很明确，针对上拉和下拉的pin脚，外接LED时的电路是不一样的。因此需要改正，我们重新修改电路后，两个灯就正常了。改正如下：

软件驱动

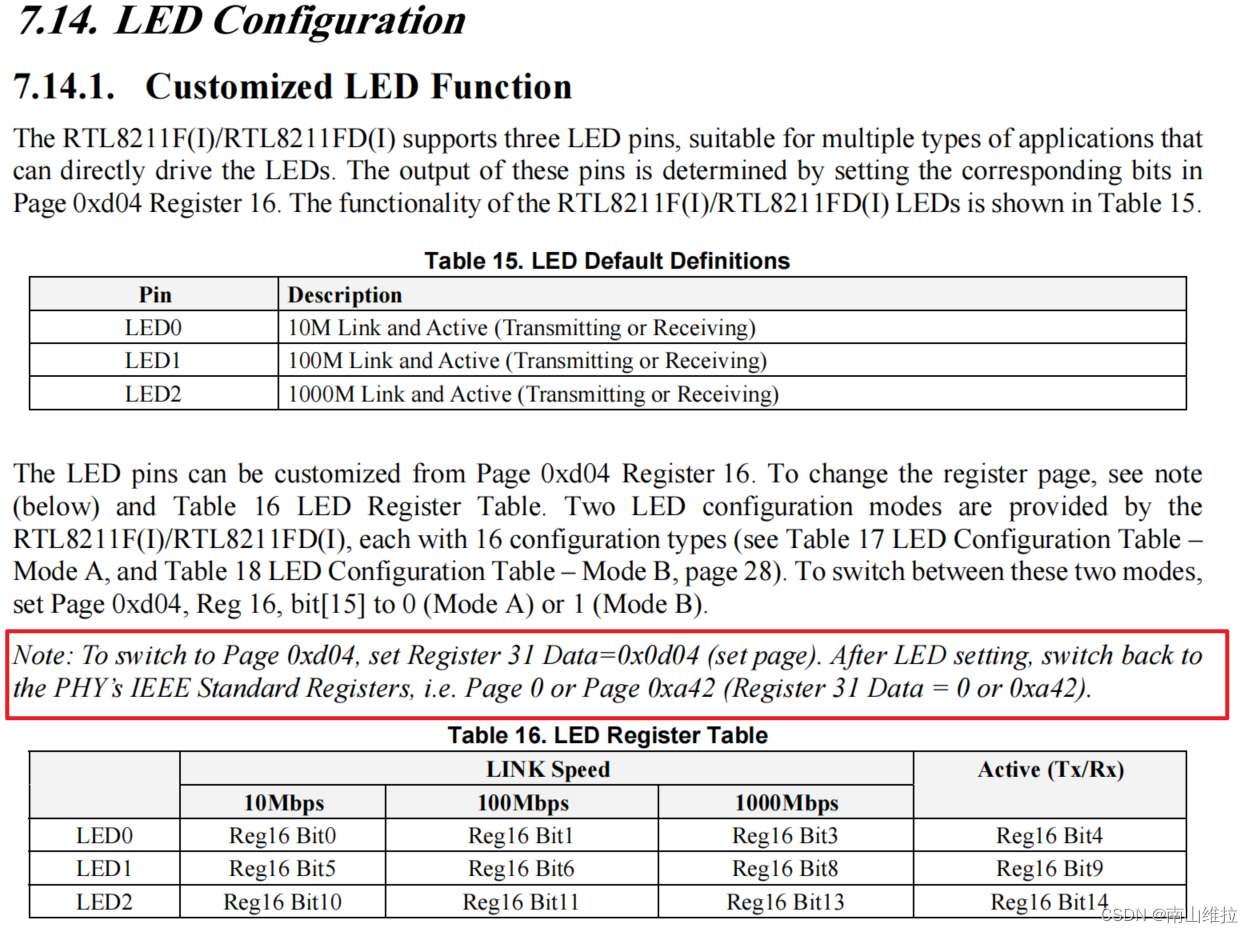

这里我主要关注的是怎么控制LED灯的状态，所以先来看下几个LED的工作状态：

上面这张图，列举出来RTL8211支持的3个LED灯，每个灯都可以支持Link指示或者Active指示。但是我们设计中使用了其中的两个，即LED1和LED2。
通常来说，网络的连接状态我们需要一个常量的灯来指示，当网线插上时应该有一个常量的灯来指示已连接；当有数据交互的时候应该有一个灯闪烁来指示有数据在传输。
在我们设计中，定义LED1为连接指示灯（绿色）；LED2为数据传输指示灯（黄色）。所以我们的工作就是配置寄存器，使这两个灯工作在其正确的状态。
上图中的红框中的内容是最重要的，它告诉我们怎么去配置寄存器，来实现我们的目的。这个不需要分析了。

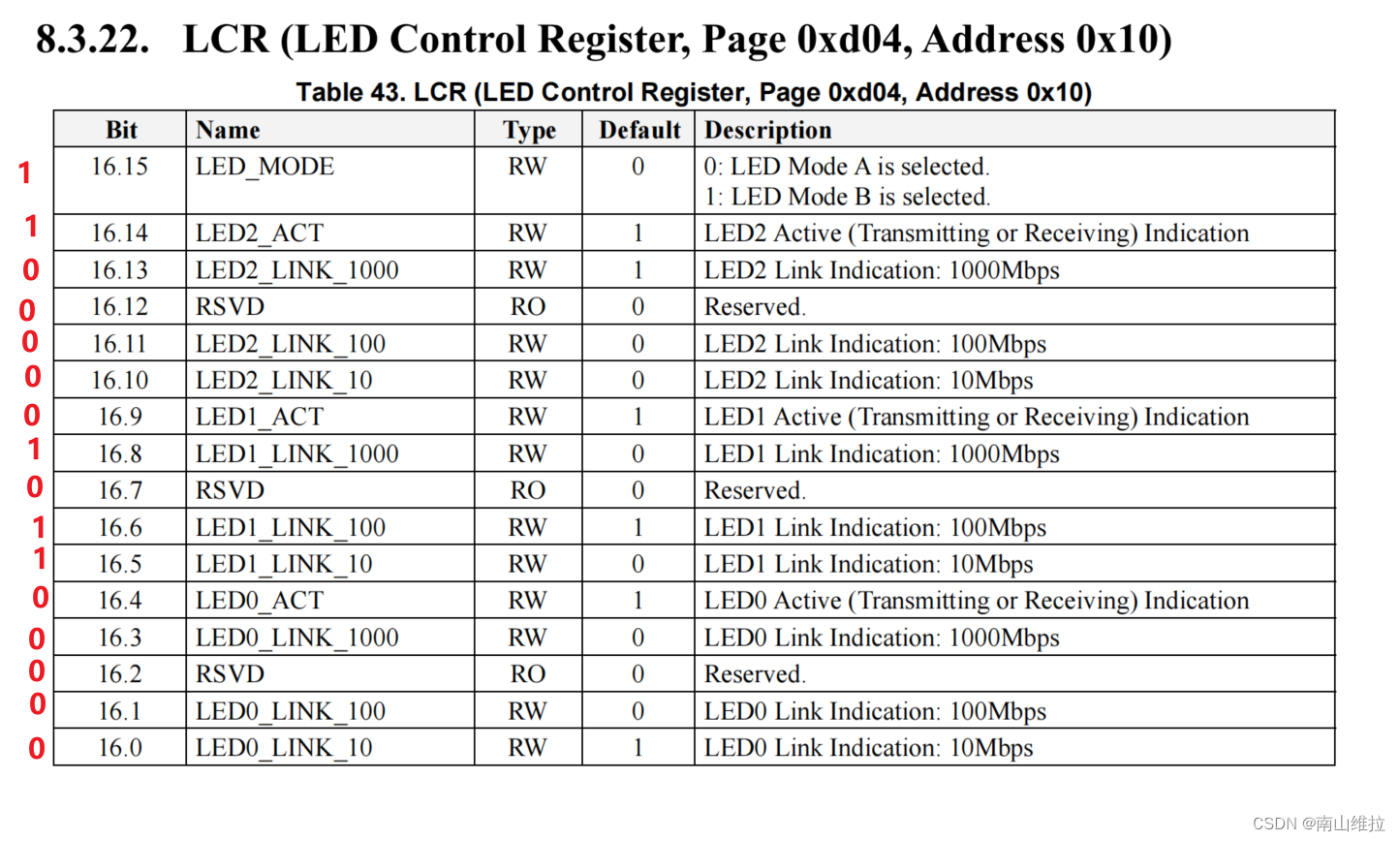

直接来看寄存器配置吧

LED_MODE：1 关于这里MODE的配置，建议去看一下手册中的MODEA和MODEB对比一下。
LED2_ACT：1 上面已经定义了LED2是用来指示数据传输的，也就是用来闪烁的，所以这里使能
LED2_LINK_1000：0 LED2的功能是ACT，所以这里的LINK就不使能了
RSVD：0 预留的直接为0
LED2_LINK_100：0 LED2的功能是ACT，所以这里的LINK就不使能了
LED2_LINK_10：0 LED2的功能是ACT，所以这里的LINK就不使能了
LED1_ACT：0 LED1的功能是LINK，所以这里的ACT就不使能了
LED1_LINK_1000：1 LED1的功能是LINK，所以这里的LINK使能
RSVD：0 预留的直接为0
LED1_LINK_100：1 LED1的功能是LINK，所以这里的LINK使能
LED1_LINK_10：1 LED1的功能是LINK，所以这里的LINK使能
以下LED0的功能都不需要使用的，都默认为0。这里配置需要注意的是：比如配置LED1为LINK功能的时候，它里面有各个速率下的配置，我们都要同时使能，而且，同一个LED不要配置成不同的功能，这样很难分辨。

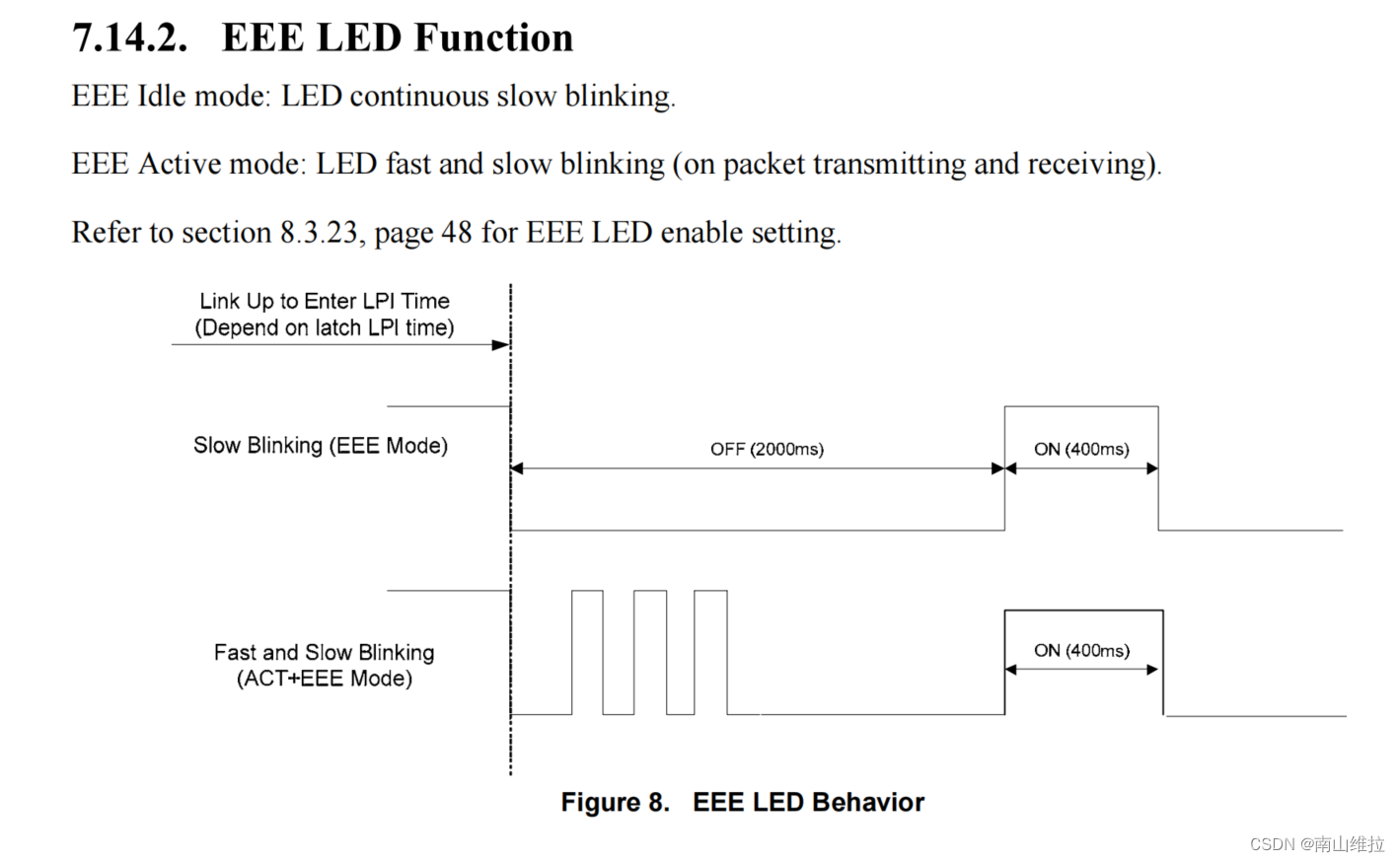

还有个需要关注的点就是配置节能模式Engrgy-efficient Ethernet，节能以太网：

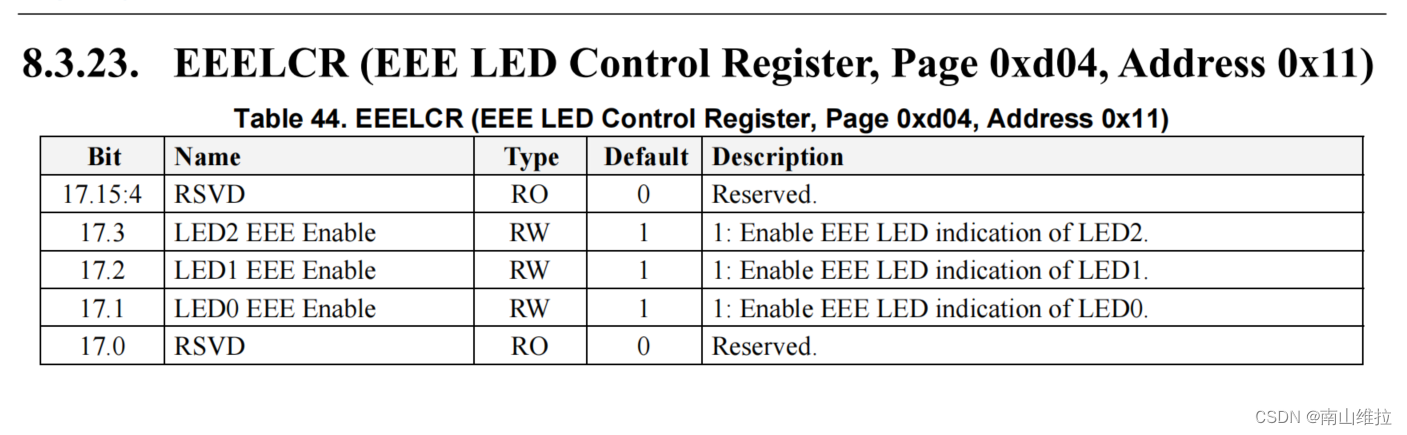

根据手册上描述和实际测试，当节能模式设置为1时，灯会间歇性闪烁，因此实际使用中要把对应的LED的节能模式对应位配置为0,即不开启节能模式。建议所有的都直接关掉，因为看网上说是有问题的

示例代码

static u32_t get_Realtek_phy_speed(XEmacPs *xemacpsp, u32_t phy_addr)
{

	u16_t control;
	u16_t status;
	u16_t status_speed;
	u32_t timeout_counter = 0;
	u32_t temp_speed;
	u16_t led_mod;
