Buck电源的输出电容的容值如何计算？

Buck电源（降压转换器）的输出电容容值主要由以下因素决定：

1. 输出纹波电压要求
2. 负载瞬态响应需求
3. 电容自身特性

具体计算需结合电路工作参数和性能选型特性，计算方法如下：Buck电源（降压转换器）的输出电容容值主要由输出纹波电压要求**、负载瞬态响应需求和电容自身特性共同决定，具体计算需结合电路工作参数和性能选型特性，以下是详细计算方法：**

一、核心计算公式（基于纹波电压要求）

输出电容的最小容值通常由允许的最大输出纹波电压决定，基本公式推导如下：

1. 连续导通模式（CCM）下的容值计算

在CCM模式（电感电流不降至零），输出纹波电压主要由电容充放电产生，计算公式为：

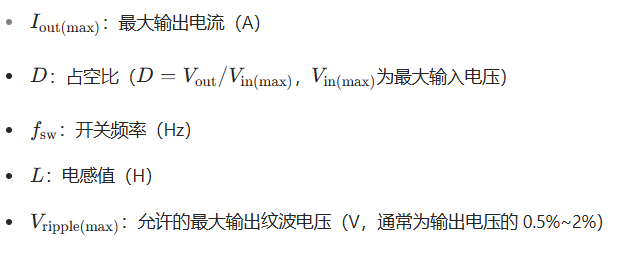

其中：

2. 非连续导通模式（DCM）下的容值计算

在DCM模式（轻载时电感电流降至零），纹波电压由电容吸收电感释放的能量决定，公式为：

（参数定义同上，DCM模式下容值需求通常比CCM更大）

二、考虑负载瞬态响应的修正

当负载电流快速变化（如( )突变）时，输出电容需提供瞬态电流以维持输出电压稳定，此时需额外满足：

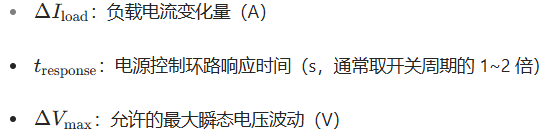

其中：

三、电容特性的实际修正

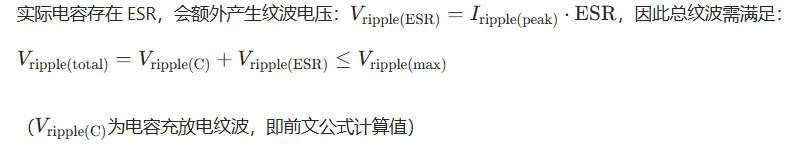

1. 等效串联电阻（ESR）的影响



2. 温度与寿命的降额
   电容容值随温度升高会衰减（如电解电容在125℃时容值可能降低20%），实际选型需留20%~50%的余量，即：


四、计算步骤示例

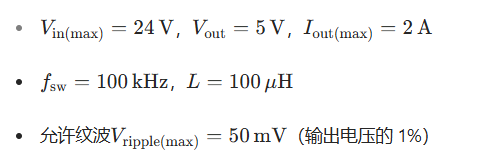

假设某Buck电路参数：

步骤1：计算占空比

步骤2：按CCM模式计算最小容值

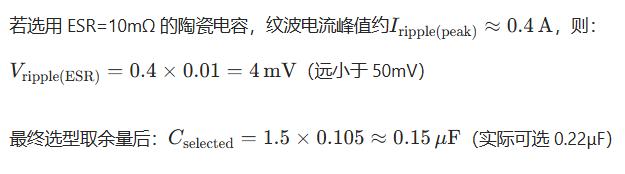

步骤3：考虑ESR和余量

五、关键结论

1. 优先根据纹波电压要求计算基础容值，再通过瞬态响应和ESR修正。
2. 陶瓷电容（低ESR）适合高频、低纹波场景，电解电容适合大容量、低成本场景。
3. 实际设计中需结合 datasheet 中的电容降额曲线和温度特性最终确定参数。
