本文详细介绍了Android中AIDL的使用方法及Binder机制的工作原理。通过实例演示了如何利用AIDL实现进程间通讯，包括服务端与客户端的设置过程。同时深入探讨了Binder机制在Android系统中的作用及其安全性优势。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

引子

上一篇讲到了什么Service如何开启服务、绑定本地服务，这一篇说说AIDL（android接口定义语言），实现了进程间通讯（IPC机制 inner-process communication）

所谓IPC机制，即进程间通讯(Inter-Process Communication)。我们的应用有时候出于业务需要，可能是多进程的，而由于不同进程是不共享一个内存池的，所以进程之间不能直接通讯，而要通过一些特别的机制才能通讯，所以IPC机制是解决进程间通讯的一个方案

通俗讲就是在两个不同的app应用里实现通讯，A应用（客户端）调用B应用（服务端）里的一个Service的方法

实现步骤

先写一个服务端App应用BServiceApp，在BServiceApp里AndroidStudio里直接创建一个aidl文件
在这个IMyAidlInterface.aidl文件（相当于一个接口）里定义一个方法，这个方法就是你要在AClinetApp要调用的方法，写好后build一下。
```
package com.mine.bserviceapp;

interface IMyAidlInterface {
    int add(int a,int b);
    void sayHello(String str);
}
```

定义一个可远程调用的Service

将一个普通的Service转换成远程Service其实非常简单，只需要在注册Service的时候将它的android:process属性指定成:remote就可以了，
构建Intent的时候是使用MyService.class来指定要绑定哪一个Service的，但是在另一个应用程序中去绑定Service的时候并没有MyService这个类，这时就必须使用到隐式Intent了。现在修改AndroidManifest.xml中的代码，给MyService加上一个action

 <service
            android:name=".MyService"
            android:process=":remote"//远程服务
            android:enabled="true"
            android:exported="true">
            <intent-filter>
                <action android:name="com.mine.bserviceapp.MyService"/>
            </intent-filter>
        </service>

package com.mine.bserviceapp;

import android.app.Service;
import android.content.Intent;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;

public class MyService extends Service {
    public MyService() {

    }

    @Override
    public IBinder onBind(Intent intent) {
    //sub相当于本地服务中的Binder
        return stub;
    }

    IMyAidlInterface.Stub stub = new IMyAidlInterface.Stub() {
        @Override
        public int add(int a, int b) throws RemoteException {
            return addInService(a, b);
        }

        @Override
        public void sayHello(String str) throws RemoteException {
            sayHelloInService(str);
        }
    };

    private int addInService(int a, int b) {
        return a + b;
    }

    private void sayHelloInService(String str) {
        Log.e("c", str);
    }
}

至此BServiceApp里的服务写完了，开始写AClientAPP，我们要在AClientAPP里的Activity里，通过aidl来调用BServiceApp里的MyService里的两个方法。

先在AClientAPP里新建一个aidl文件夹，在建立一个和BServiceApp一模一样路径的包，并且把其aidl文件也拷贝过来

在Activity里远程绑定服务

package com.mine.aclientapp;

import android.content.ComponentName;
import android.content.Intent;
import android.content.ServiceConnection;
import android.os.Bundle;
import android.os.IBinder;
import android.os.RemoteException;
import android.support.v7.app.AppCompatActivity;
import android.view.View;
import android.widget.Toast;

import com.mine.bserviceapp.IMyAidlInterface;

public class MainActivity extends AppCompatActivity implements ServiceConnection {
    boolean isBind = false;
    private IMyAidlInterface mAidlInterface;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
    }

    public void bind(View v) {
        Intent intent = new Intent("com.mine.bserviceapp.MyService");
        intent.setPackage("com.mine.bserviceapp");//必须显示地指定包名，在api23后
        bindService(intent, this, BIND_AUTO_CREATE);
    }

    public void add(View v) {
        if (isBind){
            try {
                int add = mAidlInterface.add(198, 230);
                Toast.makeText(this, "add:"+add, Toast.LENGTH_SHORT).show();

            } catch (RemoteException e) {

            }
        }

    }

    public void sayHello(View v) {
        if (isBind){
            try {
                mAidlInterface.sayHello();
            } catch (RemoteException e) {

            }
        }
    }

    @Override
    public void onServiceConnected(ComponentName name, IBinder service) {
        mAidlInterface = IMyAidlInterface.Stub.asInterface(service);
        Toast.makeText(this, "绑定成功", Toast.LENGTH_SHORT).show();

        isBind=true;
    }

    @Override
    public void onServiceDisconnected(ComponentName name) {

    }
}

点击绑定服务，可以绑定成功过，也可以调用方法了

AIDL解析

服务端onBind（）方法里返回Stub对象，这个Stub是一个Binder的子类，需要实现具体要调用的方法，
客户端在绑定服务后，通过asInterface（跨进程为代理对象）方法得到aidl接口
客户端调用服务端方法后，通过transact方法把参数序列化组包，挂起等待服务端返回数据
客户端调用transact后，服务端的onTransact（）方法，会去解包，拿到参数，调用服务端的方法，然后把结果返回给客户端
到现在，完成了aidl的跨进程通讯。

/*
 * This file is auto-generated.  DO NOT MODIFY.
 * Original file: /Users/apple/AndroidStudioProjects/GoodDemo/LuckyHttpDemo/app/src/main/aidl/com/lucky/www/luckyhttpdemo/IAidlInterface.aidl
 */
package com.lucky.www.luckyhttpdemo;
// Declare any non-default types here with import statements

public interface IAidlInterface extends android.os.IInterface {
    /**
     * Stub：服务端使用    Local-side IPC implementation stub class.
     */
    public static abstract class Stub extends android.os.Binder implements com.lucky.www.luckyhttpdemo.IAidlInterface {
        private static final java.lang.String DESCRIPTOR = "com.lucky.www.luckyhttpdemo.IAidlInterface";

        /**
         * Construct the stub at attach it to the interface.
         * binder.attachInterface()
         * 将一个接口和Binder联系在一起，调用后，可以通过queryLocalInterface（）查询本地接口方法，返回Stub对象
         *
         */
        public Stub() {
            this.attachInterface(this, DESCRIPTOR);
        }

        /**
         * Cast an IBinder object into an com.lucky.www.luckyhttpdemo.IAidlInterface interface,
         * generating a proxy if needed.
         * 把IBinder的对象强制转换为IAidlInterface的实例，如果必要的话，生成一个代理对象
         * 客户端会调用asInterface（binder）得到IAidlInterface的实例
         * 拿到IAidlInterface的实例，就可以调用这个接口的方法了
         */
        public static com.lucky.www.luckyhttpdemo.IAidlInterface asInterface(android.os.IBinder obj) {
            if ((obj == null)) {
                return null;
            }
//            因为运行了attachInterface(this, DESCRIPTOR)，所以可以在queryLocalInterface里找到Stub的对象
            android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
//            如果stub对象iin为不为null，并且iin是IAidlInterface的实例，就把iin强制转换为IAidlInterface，返回
            if (((iin != null) && (iin instanceof com.lucky.www.luckyhttpdemo.IAidlInterface))) {
                return ((com.lucky.www.luckyhttpdemo.IAidlInterface) iin);
            }
//           因为queryLocalInterface方法是查询本地接口，所以，如果为跨进程通信的话，iin为null，这时候就要返回IAidlInterface的代理对象
            return new com.lucky.www.luckyhttpdemo.IAidlInterface.Stub.Proxy(obj);
        }

        @Override
        public android.os.IBinder asBinder() {
            return this;
        }

//        服务端通过这个方法进行解包操作，
//        客户端会通过binder.transact(）方法，
//        把所有参数进行组包（序列化的数据），然后客户端挂起（等待replay接收binder发来的数据），
//        这时候，调用服务端的onTransact()方法，
//        onTransact()方法执行完后，客户端的transact()方法会受到数据
        @Override
        public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException {
            switch (code) {
                case INTERFACE_TRANSACTION: {
                    reply.writeString(DESCRIPTOR);
                    return true;
                }
                case TRANSACTION_basicTypes: {
                    data.enforceInterface(DESCRIPTOR);
                    int _arg0;
                    _arg0 = data.readInt();
                    long _arg1;
                    _arg1 = data.readLong();
                    boolean _arg2;
                    _arg2 = (0 != data.readInt());
                    float _arg3;
                    _arg3 = data.readFloat();
                    double _arg4;
                    _arg4 = data.readDouble();
                    java.lang.String _arg5;
                    _arg5 = data.readString();
                    this.basicTypes(_arg0, _arg1, _arg2, _arg3, _arg4, _arg5);
                    reply.writeNoException();
                    return true;
                }
            }
            return super.onTransact(code, data, reply, flags);
        }

//     Proxy 客户端使用：  stub的代理对象，跨进程通过这个代理类返回stub对象
        private static class Proxy implements com.lucky.www.luckyhttpdemo.IAidlInterface {
            private android.os.IBinder mRemote;

            Proxy(android.os.IBinder remote) {
                mRemote = remote;
            }

            @Override
            public android.os.IBinder asBinder() {
                return mRemote;
            }

            public java.lang.String getInterfaceDescriptor() {
                return DESCRIPTOR;
            }

            /**
             * Demonstrates some basic types that you can use as parameters
             * and return values in AIDL.
             *
             */
            @Override
            public void basicTypes(int anInt, long aLong, boolean aBoolean, float aFloat, double aDouble, java.lang.String aString) throws android.os.RemoteException {
                android.os.Parcel _data = android.os.Parcel.obtain();
                android.os.Parcel _reply = android.os.Parcel.obtain();
                try {
                    _data.writeInterfaceToken(DESCRIPTOR);
                    _data.writeInt(anInt);
                    _data.writeLong(aLong);
                    _data.writeInt(((aBoolean) ? (1) : (0)));
                    _data.writeFloat(aFloat);
                    _data.writeDouble(aDouble);
                    _data.writeString(aString);
//                    客户端组包数据
                    mRemote.transact(Stub.TRANSACTION_basicTypes, _data, _reply, 0);
                    _reply.readException();
                } finally {
                    _reply.recycle();
                    _data.recycle();
                }
            }
        }

        static final int TRANSACTION_basicTypes = (android.os.IBinder.FIRST_CALL_TRANSACTION + 0);
    }

    /**
     * Demonstrates some basic types that you can use as parameters
     * and return values in AIDL.
     * 这个方法要服务端去实现
     */
    public void basicTypes(int anInt, long aLong, boolean aBoolean, float aFloat, double aDouble, java.lang.String aString) throws android.os.RemoteException;
}

别人的总结

● 先简单说下三者的结构，是一个interface接口，里面有一个抽象类Stub（这个Stub是交给服务端去具体实现的），然后抽象类Stub里面有一个内部类Proxy（听名字就知道是给Stub做代理的）
● 这3者对应之前我们优化的过程，对比着看，其实是一样的，只是google将他们三个放在一起了，刚看这个生产的java感觉特别乱，但是你跟之前的优化过程对比一看就会立马清晰很多了。
● 当然了，生成的这个java和我们之前优化的有点不同，就是多了android.os.IInterface这个接口，所以Stub里面的asInterface方法（也就是我之前说的那个，同一个进程Binder直接返回，不然就用代理类封装的方法）也有点不一样。
● asInterface是一个static方法，提供客户端调用，然后通过queryLocalInterface()这个方法判断是否同一个进程，因为假如是服务端所在的进程请求，获得的是Binder实现类，初始化的时候Stub()会调用attachInterface()，其实就是自己把自己存起来了，后面如果queryLocalInterface()的话就能返回到对象。但是跨进程访问，返回的是BinderProxy,这个时候queryLocalInterface()只能是null了。

https://blog.youkuaiyun.com/cjh94520/article/details/71374872 Binder机制-简单用法（一）
https://www.jianshu.com/p/bdef9e3178c9 轻松理解 Android Binder，只需要读这一篇

Binder的一些理解

进程隔离

linux 系统是进程隔离，A进程不能访问B进程，
不同进程之间的数据不共享
如果要共享数据，那么就要跨进程通信机制IPC—-binder通讯机制

系统调用

在Linux内核中有一个重要的概念：系统调用，
我们对内核有一些保护机制告诉应用程序
只能访问某些许可资源，
这样把Linux内核层和上层应用程序抽象层抽象分开，也就是内核层和用户空间
用户可以通过系统调用在应用空间访问内核的某些程序

binder驱动

android运行在Linux内核中，负责各个应用进程，通过binder通讯的内核进行交互的模块叫做binder驱动
驱动程序一般指的是，设备的驱动程序是计算机和设备进行通讯的特殊程序，其实也是一种软件，也是硬件的接口
操作系统，通过这个接口控制硬件设备

为什么使用binder

android使用Linux内核，Linux有自己的进程通信机制，管道、socket等
1. 性能，binder比较高效
2. 安全由于传统的进程间通讯，对通讯双方，没有做严格的验证，只是在上层协议进行的架构，例如IP地址是客户端手动填写的，可以人为的伪造，而binder机制从协议本身就支持通讯双方进行身份校验，提高了android安全性
身份校验也是android权限模型的基础

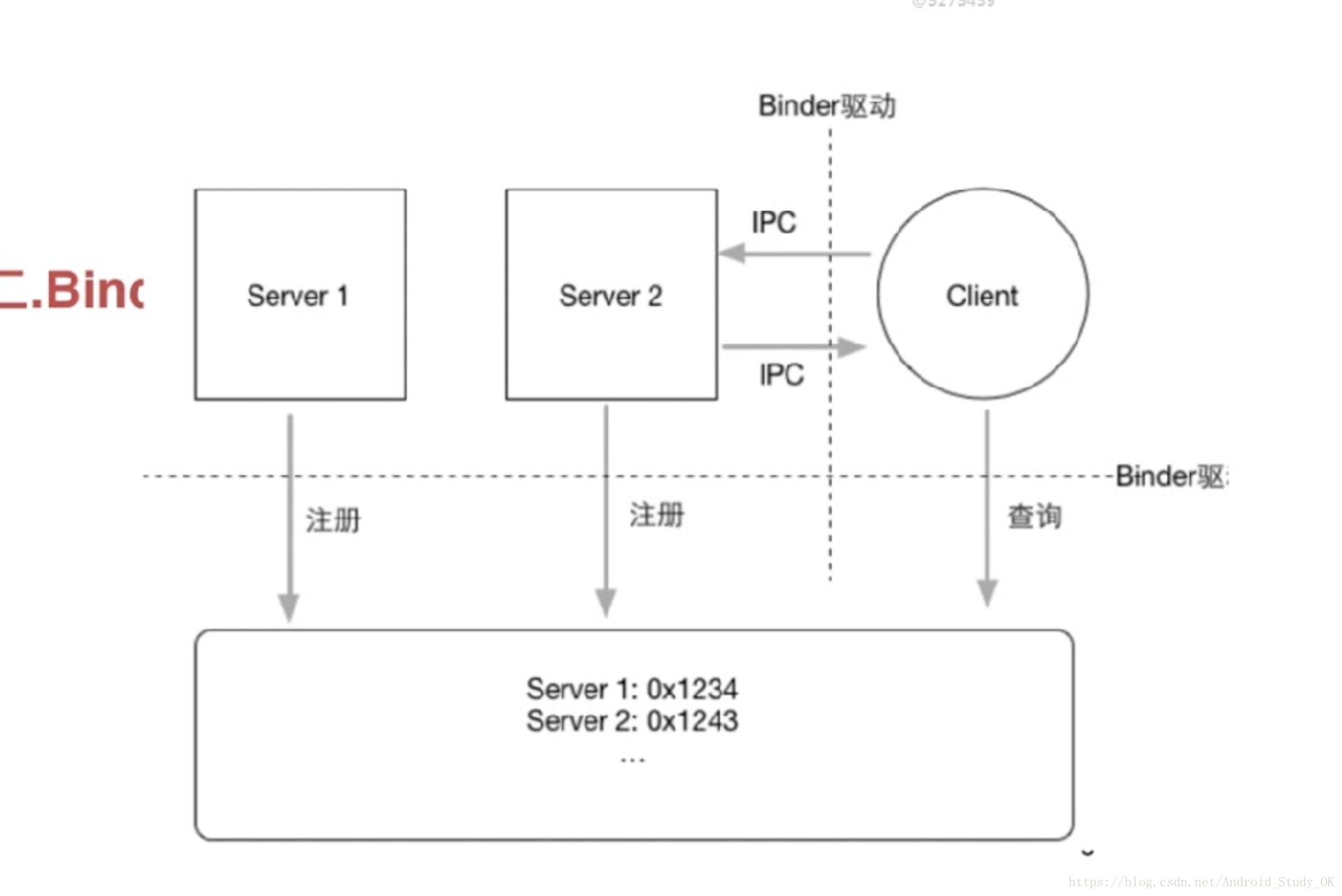

Binder通讯模型

客户端进程无法访问到服务端进程，如果没有binder进程间通讯机制的话
A通过通讯录找到B
A先找到通讯录，通讯录里保存了所有人的电话号码，A在通讯录里找到B的电话号码
然后通过电话基站，传递双方的电信号

两个进程中的应用程序要想进行通讯必须借助内核的帮助，这个运行在内核中的程序就是binder驱动，他的功能类似于电话基站
通讯录—-ServiceManager
电话基站—Binder驱动
这里写图片描述

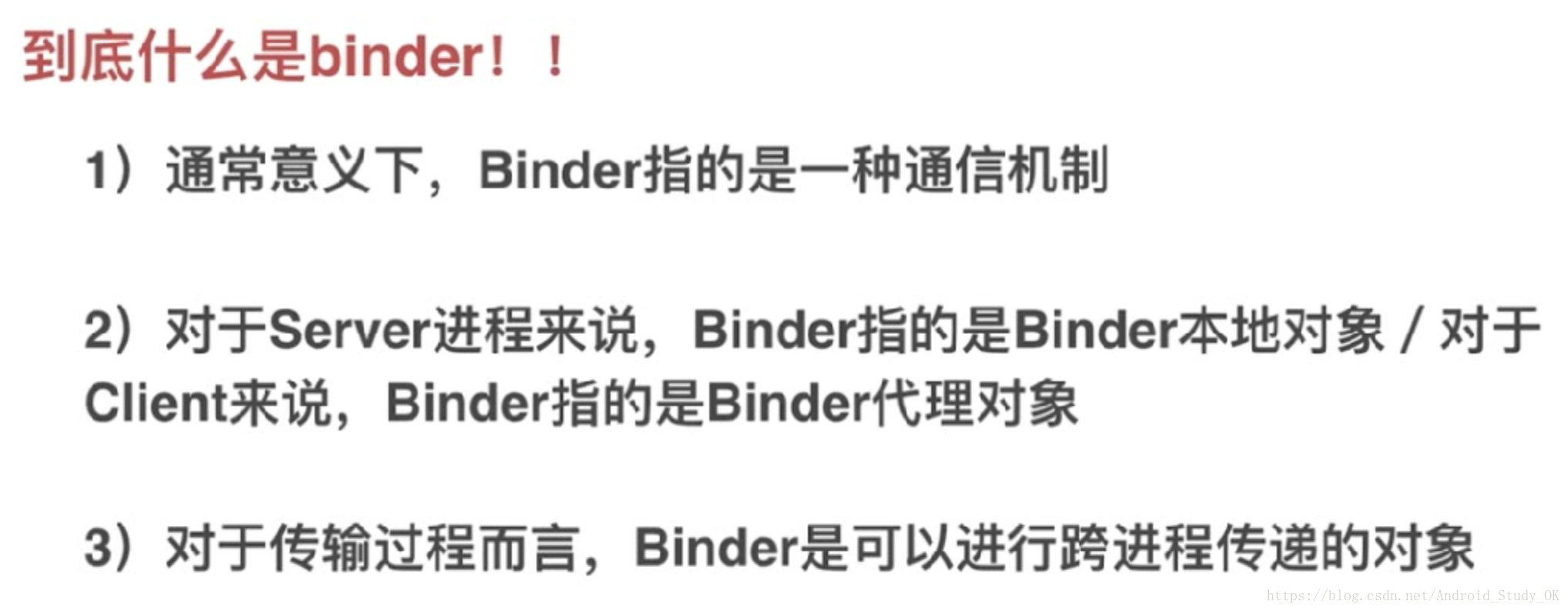

Binder通信流程

需求：client要访问Service中的add方法（跨进程通讯）
1. Service向Servicemanager中注册一张表，告诉Servicemanager，我是server端，我这里有一个object对象，可以进行add操作，于是Servicemanager就建立好了一张表
2. 这时候，client向Servicemanager查询，server段有没有一个object对象，object对象有没有一个add方法
我们知道，进程之前通讯，数据都是在内核空间里，驱动会在数据流做一些手脚，他并不会给client返回一个真正的server端的object对象，因为这是无法进行操作的，而是返回一个object代理对象，里面包含一个add方法，这个add方法是一个空方法，他没有add方法的能力，他唯一要做的就是，把参数包装好交给内核驱动去实现，这一层对clien端是透明的，他不知道驱动所作的事情，这就是分层协议的好处，他只是知道拿到了代理对象的add方法，他就去调用add方法，我们知道add方法什么也没做，调用的时候，必然会去调用binder驱动，这是驱动收到了client发给他的代理对象的add方法，驱动一看就明白了，这个add方法在我的servermanager里有一张表，object代理对象替换了object对象，我们真正访问的是Service里的objec对象t的add方法，binder驱动就会通知server端去调用真正的object的add方法，把接口返会给驱动，驱动再把结果返回给client，就这样驱作为client和server的中介，进行了进程间通讯的机制

这里写图片描述
