MySQL深度剖析-InnoDB存储引擎的逻辑层次结构

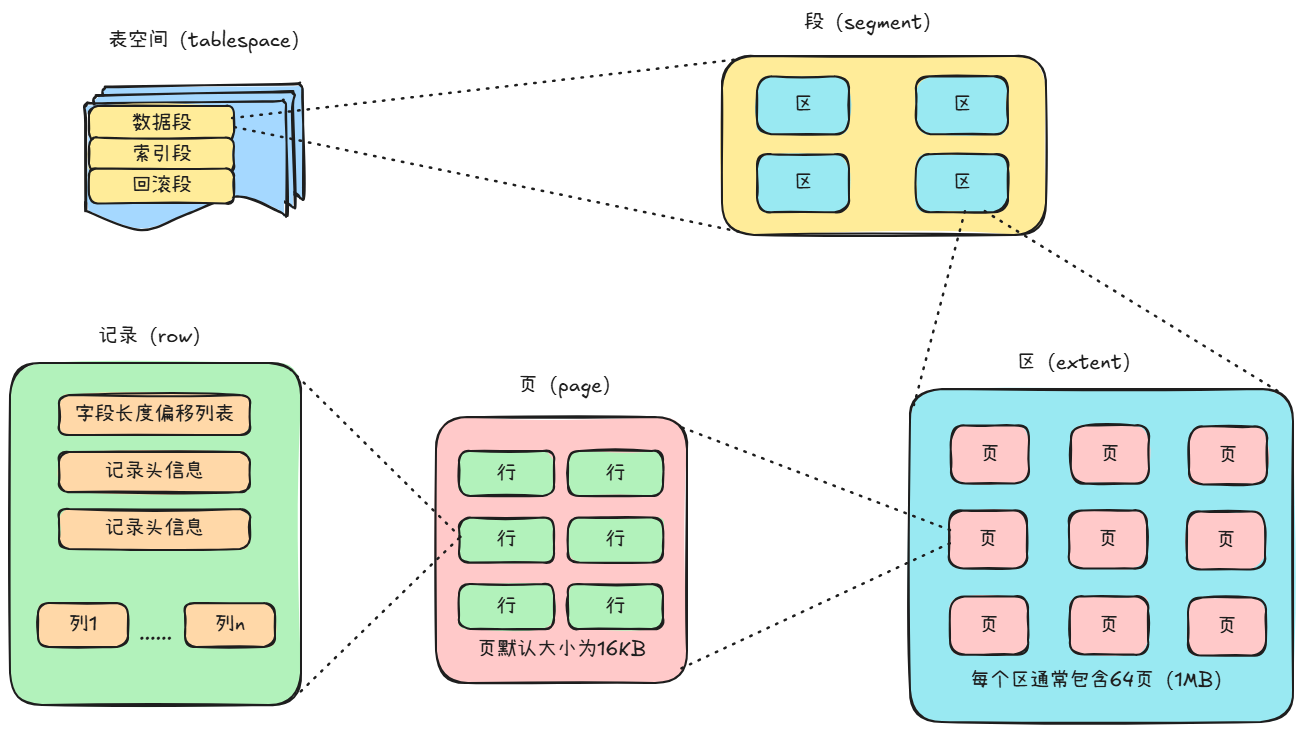

1. 逻辑层次结构总览

InnoDB采用经典的层次化存储设计，从上到下可分为：

1. 表空间（Tablespace）
2. 段（Segment）
3. 区（Extent）
4. 页（Page）
5. 行（Row）

每个层级都承担着特定的职责，共同构建起高效的数据存取体系。为了方便理解，可以将其类比为图书馆管理系统：

• 表空间 → 整个图书馆
• 段 → 按主题划分的馆区（科技区、文学区等）
• 区 → 每个书架组的存储单元（可以理解为科技区中的一排书架）
• 页 → 单个书架的存储单元
• 行 → 每本具体的书籍

2. 存储单元逐层解析

2.1 表空间（Tablespace）：逻辑与物理的桥梁

2.1.1 什么是表空间？

表空间是InnoDB存储引擎中最高层次的逻辑存储结构。它是数据库物理文件的逻辑抽象，用于存储表、索引等数据。表空间可以理解为一个“容器”，里面存放了数据库的所有数据。

2.1.2 表空间的分类

InnoDB的表空间主要分为以下几类：

• 系统表空间（System Tablespace）：
  • 存储InnoDB的系统元数据，如数据字典、事务系统信息等。
  • 默认情况下，系统表空间还包含所有用户表的数据和索引（除非启用了独立表空间模式）。
• 独立表空间（File-Per-Table Tablespace）：
  • 当开启innodb_file_per_table配置项后，每个表有自己独立的表空间文件（<font style="color:rgb(64, 64, 64);">.ibd</font>文件），存储表的数据和索引。
  • 这种模式更灵活，便于管理和优化。
• 通用表空间（General Tablespace）：
  • 多个表可以共享一个表空间文件。
• Undo表空间（Undo Tablespace）：
  • 存储事务回滚所需的数据。
• 临时表空间（Temporary Tablespace）：
  • 存储临时表和排序操作的数据。

现代MySQL默认启用独立表空间模式（innodb_file_per_table=ON），每个表有独立的.ibd文件，其优势包括：

• 空间回收更容易（DROP TABLE直接删除文件）
• 减少系统表空间膨胀
• 更灵活的空间管理

2.1.3 表空间的作用

• 管理数据库的物理存储文件。
• 提供数据的逻辑隔离，便于管理和优化。

2.1.4 文件结构

独立表空间文件包含：

1. 文件头（FSP Header）：存储表空间元数据
2. 段管理信息（INODE Entry）
   1. 数据段（叶子节点段）：即 B + 树的叶子节点段，用于存储实际的数据记录。InnoDB 是索引组织表，数据段存储了表中的数据以及行的额外信息，如变长字段的长度列表、NULL 值标志位、记录头信息，还有事务 ID 列与回滚指针列等隐藏列。
   2. 索引段（非叶子节点段）：是 B + 树的非叶子节点段，主要存储索引数据，用于加快数据的查找和检索。索引段包含了索引键值以及指向数据页或其他索引页的指针，帮助数据库快速定位到需要查询的数据。
   3. 回滚段：用于存储事务的回滚信息。在事务执行过程中，对数据的修改操作会先记录在回滚段中，如果事务需要回滚，就可以根据回滚段中的信息将数据恢复到修改前的状态。回滚段还可以用于实现 MVCC（多版本并发控制），提供数据的一致性视图。
