12月17日，3D打印技术参考注意到，美国能源部橡树岭国家实验室 (ORNL) 宣布采用电弧增材制造（WAAM）成功制造大型旋转蒸汽涡轮叶片。该项目由合作伙伴西门子技术公司（西门子公司的美国研发中心）领导，表明电弧增材制造技术对于超过25磅（约11.3Kg）的关键部件的可扩展生产是可行的。这些零件传统上使用大部分美国之外的铸造和锻造设备制造。
ORNL沉积科学与技术小组首席研究兼组长Michael Kirka表示，“我们无法从国内供应链获得超过100或200磅的小批量铸件和锻件，这让我们陷入了难以为继的境地，尤其是面对国际冲突导致关键物资国际流动情况时。”

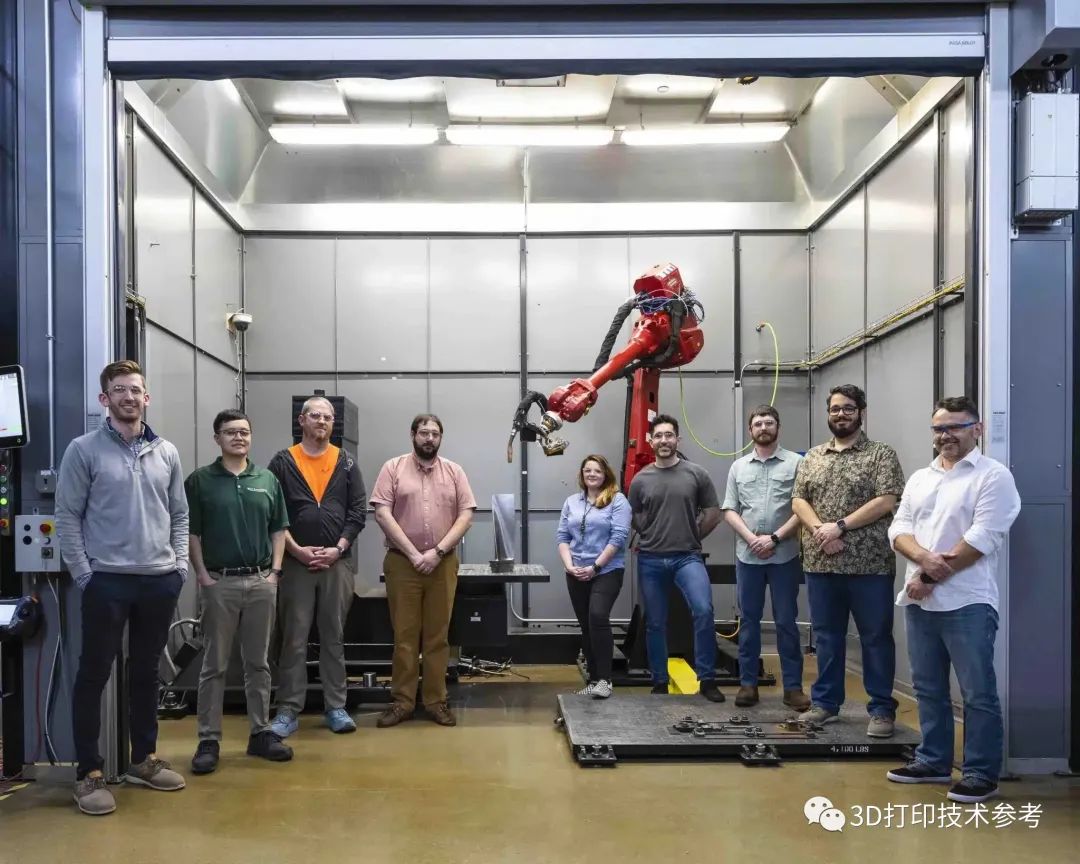

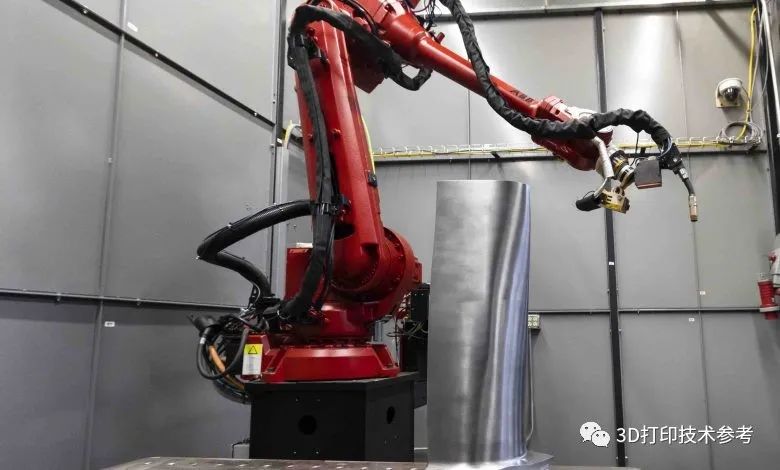

WAAM技术借助机械臂使用电弧熔化金属丝，逐渐堆积成所需的形状。打印完成后，将对零件进行机加工以满足最终设计要求。用于制造涡轮叶片的线弧技术是根据合作研发协议与林肯电气公司合作开发的。
从用于修复发展至3D打印整个零件
电弧增材制造基于焊接技术，因此很容易用于修复现有零件。这可以让西门子能源公司更轻松的维护和升级设备。西门子2019年开始进行电弧研究时，重点关注部件修复。然而，在COVID-19大流行期间，新铸造蒸汽涡轮叶片的等待时间延长至两年。随后该项目扩大到包括打印整个替换零件，因为这些类型的涡轮发动机用途广泛，足以用于天然气、煤炭和核电站。
橡树岭国家实验室的研究人员对材料进行了实验，并开发出了更好的方法来评估打印部件的机械性能。由钢合金制成的大型蒸汽涡轮叶片是这些努力的结晶。
西门子技术高级首席专家Anand Kulkarni表示，最初的目的是只打印刀片顶部的25%，但当看到橡树岭国家实验室的电弧装置的潜力时，他们认为可以在一次构建中完成整个叶片制造。在制造过程中扫描零件的能力提供了正确的信息，这些信息可以提供给加工人员，并能够减少生产时间。
虽然大型铸件和锻件的等待时间已减少到七八个月，但橡树岭国家实验室却能够在12小时内打印出叶片。据报道，包括机械加工在内，叶片可以在两周内完成。

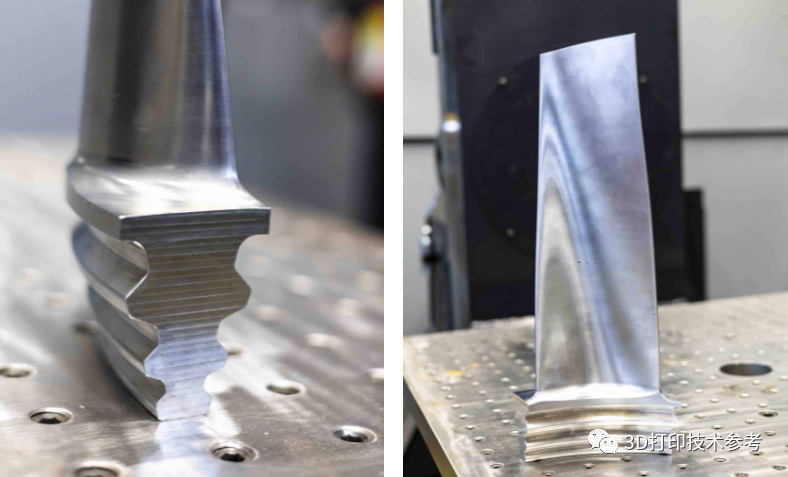

Kirka表示，虽然线弧是一种知名的3D打印技术，但之前从未使用过它来制造这种规模的旋转部件。涡轮叶片通常没有平行或垂直的表面。它们的轮廓曲线向尖端变窄。能够打印和完成没有定位功能的零件是一个挑战，此外，这种尺寸的较重部件冷却得更慢——增加了沉积层的速度和顺序的敏感性。
替代传统制造的有力手段
加工完零件后，西门子与电力研究院合作进行无损评估和测试。研究人员仍在关注3D打印的零件与传统方法制造的性能比较。然而，对于维修来说，属性不必相同，当前的挑战只是保持发动机运行并避免停机。但如果零件的质量良好，就会为更多的按需制造打开大门，这个案例研究正起到了这个作用。
3D打印的一个关键优势是，它使公司不再依赖于他们无法控制的特定制造工具，例如由单个铸造厂为单一设计制造的模具。当今涡轮机中的许多大型部件都有几十年的历史，但由于行业离岸等因素，制造它们的工具实际上已经无从寻找。3D打印提供了更可靠的替代方案，因为它可以复制任何设计。
该项目由美国能源部化石能源和碳管理办公室资助，汽轮机叶片是在美国能源部的制造示范设施 (MDF) 中打印的。MDF在美国能源部先进材料和制造技术办公室的支持下，是一个全国性的合作者联盟，与ORNL合作，创新、激发和促进美国制造业的转型。
