已连续应用两年，国产3D打印专用高温高强铝合金GA570

最新推荐文章于 2025-11-20 14:21:09 发布

转载最新推荐文章于 2025-11-20 14:21:09 发布 · 557 阅读

CC 4.0 BY-SA版权

原文链接：https://mp.weixin.qq.com/s?__biz=MzUzNDE4NDQyOQ==&mid=2247529664&idx=2&sn=29d9faa5ee096e63a1e76795d74f4b2b&chksm=fa9a9c42cded1554e762191805c5220f975c8563f15cde8635527ed4497719278e2ade68f4c8&scene=126&sessionid=0

根据Wohlers Report 2021，铝合金构件占2020年3D金属打印总构件的11.6%，相比2017年快速增长了135%。倍丰科技针对这一快速发展的需求推出了适合3D打印专用的高强铝合金。

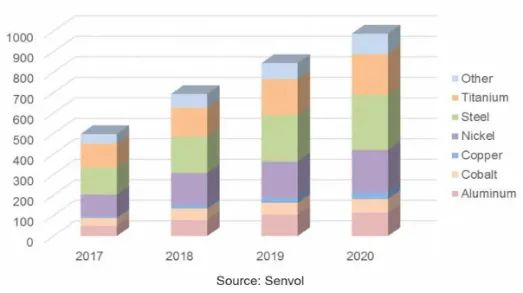

2017-2020年3D打印材料市场比重

倍丰科技创始人、澳大利亚工程院吴鑫华院士带领的研究团队成功开发出了牌号为GA570的高温高强的3D打印专用铝合金材料，立刻受到了包括美国通用，波音，雷神，赛峰等多家航空巨头的高度赞赏和重视。GA570材料强度达到目前可用于3D打印的铝合金材料中最高水平，抗拉强度稳定达到570MPa以上，延伸率稳定达到12%以上，制备的航空零部件通过了250℃高温下持续5000小时的稳定试验，相当于发动机常规服役25年的要求。

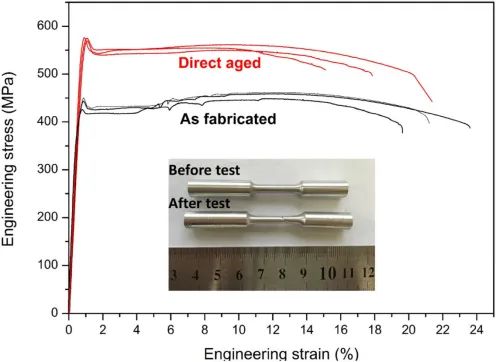

GA570热处理前后样棒室温力学性能

现有3D打印常用铝合金AlSi10Mg的屈服强度为260MPa，打印后的延伸率为4-6%，最高使用温度小于100℃，无论从性能上还是使用温度上，都无法满足航空航天铝合金产品的苛刻要求，而GA570的强度接近常用AlSi10Mg系铝合金材料强度的2倍。特别指出的是，GA570表现出了十分优异的高温使用寿命，对比目前适用于金属3D打印的Scalmalloy铝合金，其在250℃时的使用寿命仅为100小时，而GA570在同样温度下的使用寿命超过5000小时，极大提高了使用寿命。

性能指标		GA570	AlSi10Mg	Scalmalloy
室温拉伸	屈服强度（MPa）	560	260	470
	抗拉强度（MPa）	570	350	520
	延伸率（%）	12	6	12
250℃拉伸	屈服强度（MPa）	180	不适用	120
	抗拉强度（MPa）	250	不适用	150
	延伸率（%）	9.5	不适用	9.8
250℃使用寿命（h）		25年	不适用	100

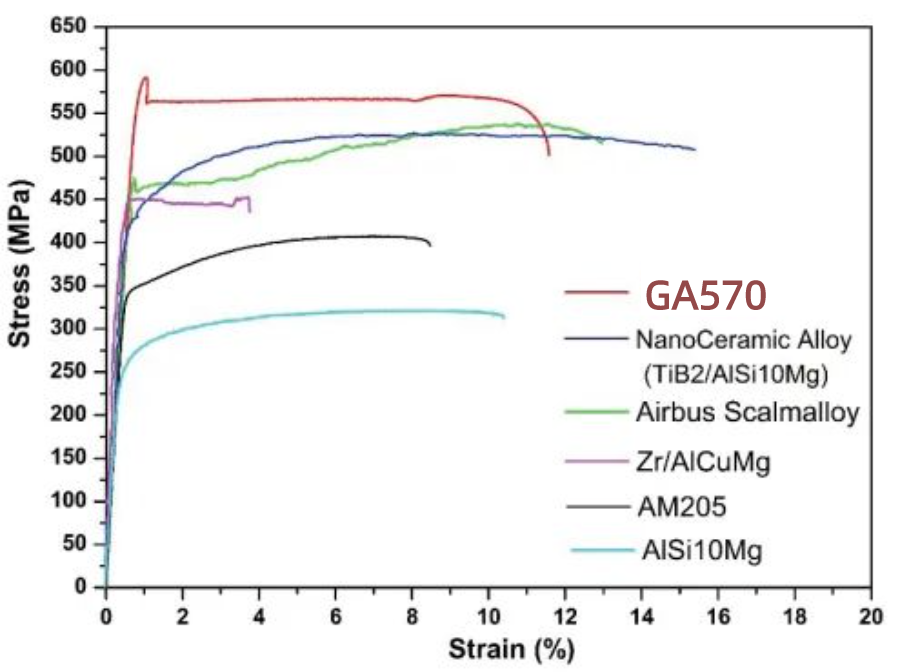

GA570力学性能与其它铝合金的对比

目前，GA570材料已连续打印各类产品两年多，产品得到了国内外航空航天和科研等领域客户的广泛应用和性能验证。两年多来，倍丰科技根据市场应用反馈，持续深入挖掘GA570GA570规模化应用潜力，优化升级材料成分，配套完善打印工艺和后处理工艺参数包（热处理工艺极为简便，比AlSi10Mg热处理工艺可减少75%以上的时间和能耗），并积极帮助客户完成高强铝合金航空航天等领域复杂构件研制工作。
